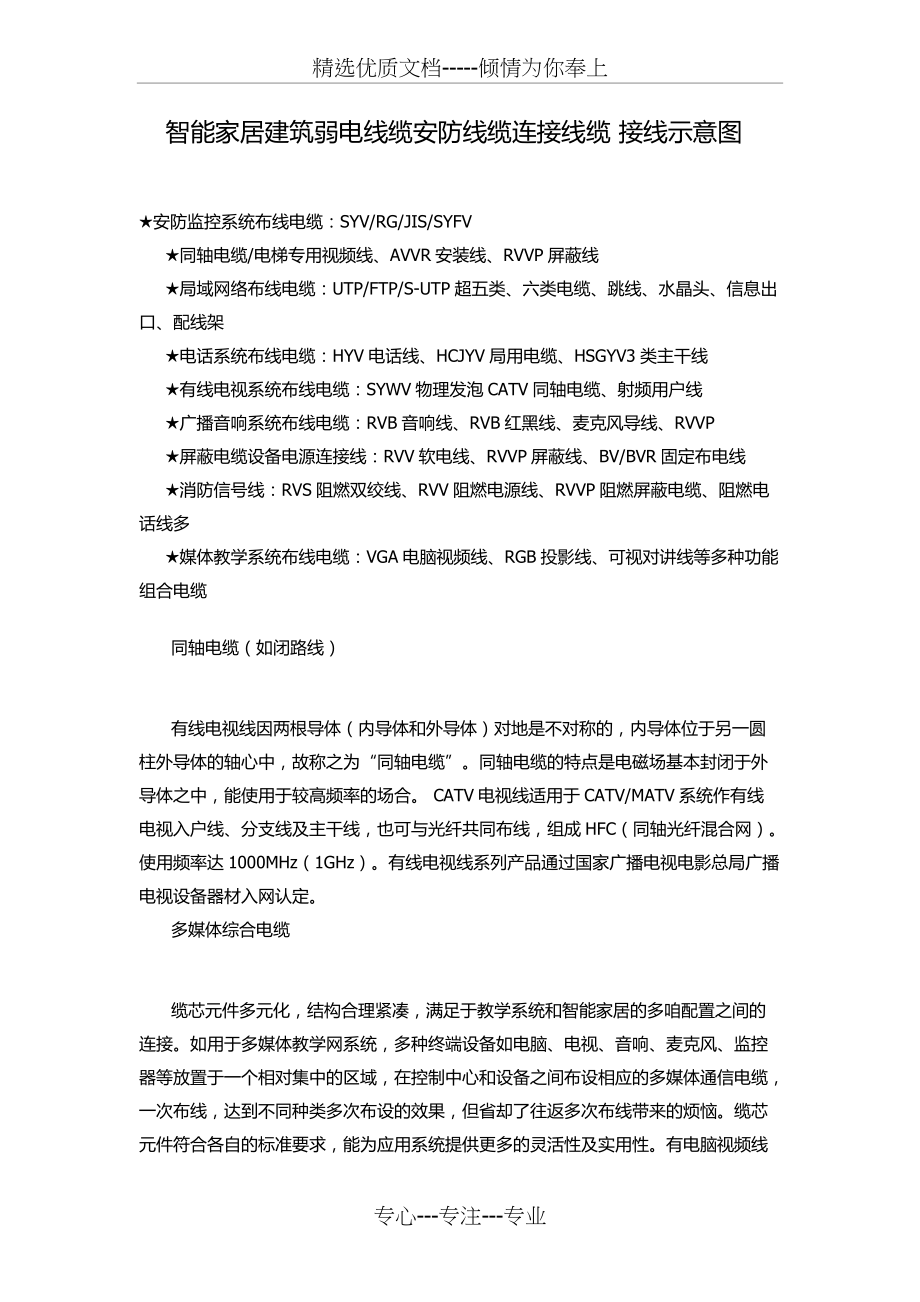

精选优质文档-----倾情为你奉上 智能家居建筑弱电线缆安防线缆连接线缆 接线示意图★安防监控系统布线电缆：SYV/RG/JIS/SYFV ★同轴电缆/电梯专用视频线、AVVR安装线、RVVP屏蔽线 ★局域网络布线电缆：UTP/FTP/S-UTP超五类、六类电缆、跳线、水晶头、信息出口、配线架 ★系统布线电缆：HYV线、HCJYV局用电缆、HSGYV3类主干线 ★有线电视系统布线电缆：SYWV物理发泡CATV同轴电缆、射频用户线 ★广播音响系统布线电缆：RVB音响线、RVB红黑线、麦克风导线、RVVP ★屏蔽电缆设备电源连接线：RVV软电线、RVVP屏蔽线、BV/BVR固定布电线 ★消防信号线：RVS阻燃双绞线、RVV阻燃电源线、RVVP阻燃屏蔽电缆、阻燃线多 ★媒体教学系统布线电缆：VGA电脑视频线、RGB投影线、可视对讲线等多种功能组合电缆 同轴电缆（如闭路线） 有线电视线因两根导体（内导体和外导体）对地是不对称的，内导体位于另一圆柱外导体的轴心中，故称之为“同轴电缆”同轴电缆的特点是电磁场基本封闭于外导体之中，能使用于较高频率的场合。
CATV电视线适用于CATV/MATV系统作有线电视入户线、分支线及主干线，也可与光纤共同布线，组成HFC（同轴光纤混合网）使用频率达1000MHz（1GHz）有线电视线系列产品通过国家广播电视电影总局广播电视设备器材入网认定 多媒体综合电缆 缆芯元件多元化，结构合理紧凑，满足于教学系统和智能家居的多咱配置之间的连接如用于多媒体教学网系统，多种终端设备如电脑、电视、音响、麦克风、监控器等放置于一个相对集中的区域，在控制中心和设备之间布设相应的多媒体通信电缆，一次布线，达到不同种类多次布设的效果，但省却了往返多次布线带来的烦恼缆芯元件符合各自的标准要求，能为应用系统提供更多的灵活性及实用性有电脑视频线VGA3+4/3+6，数码投影线RGB，门禁可视对讲系统电缆，交换局用8芯同轴电缆，有线电视数据通信综合电缆等系列产品 同轴视频监控线 因两根导体（内导体和外导体）对地是不对称的，内导体位于另一圆柱外导体的轴心中，故称之为“同轴电缆”同轴电缆的特点是电磁场基本封闭于外导体之中，能使用于较高频率的场合 CATV同轴电缆适用于CATV/MATV系统作有线电视入户线、分支线及主干线，也可与光纤共同布线，组成HFC（同轴光纤混合网）。
使用频率达1000MHz（1GHz）有线电视线系列产品通过国家广电总局入网认定 RG同轴电缆参照美国军用标准MIL-C-17G，使用频率达100MHz；SYV同轴电缆遵循国家标准GB/T 14864生产，使用频率达200MHz RG同轴电缆/JIS同轴电缆/SYV同轴电缆主要用于安防监控系统（CCTV系统）连接摄像机与监控设备，传输视频监控图像信号高速电梯专用视频线采用特定材料及工艺生产，适合于电梯环境监控使用其他同轴电缆主要用于音视频系统（如家庭影院系统）的连接，传输音视频信号，又称“AV线” 通信电缆 适用于电信工程布线，室内通信电缆供通信系统中楼层布线系统之间的连接，也可用于通信出口（信息插座）与电信设备（如、等）之间的连接，在干扰严重的区域使用带屏蔽的电缆语音通信系统楼层之间主干线路的架设，推荐使用3类大对数的数字通信电缆，能很好的满足通信系统向未来数字化传输宽带通信（如数字）发展的需求大对数的局用通信电缆，采用数字电缆标准对绞节距生产，降低了线对间的相互串音干扰，从而使线缆串音衰减减小，功率损耗小用于程控交换局内总配线架与交换局用户之间的音频连接，也可用作其他交换设备之间的音频连接，可支持低速率的数据传输。
连接包括数字、、程控交换机及其他通信用数字设备4对用于电信工程的分支线路的连接，8对、16对、25对、50对用于主干线路的连接 1．卡侬头的连接方法： 3#脚冷端（黑线） 1#脚接地端（屏蔽） 2#脚热端（红或白线） 2．JK头（非平衡或叫单声道）的连接方法： 屏蔽+黑线 屏蔽+黑线 热端（红或白线） 热端（红或白线） 3．JK头（平衡或叫立体声道）的连接方法： 热端（红或白线） 屏蔽 屏蔽 冷端（黑线） 热端（+） 冷端（—）4．梅花头（RCA）的连接方法：屏蔽+黑线 热端（芯线） 屏蔽+黑线 热端（芯线）5．Q9（BNC）头（焊接）的连接方法：屏蔽芯线6．VGA（15针）3+4头的连接方法：7．串口 232（9针）头的连接方法： 2#脚TX发送，3#脚RX接收，5#脚 G 接地。
有时另一头2和3脚要反接 博世主机的控制线，可用8芯网线1—8#脚直联8．DCN（6芯）的连接方法：1 – 下行线屏蔽、 2 – 下行信号线（绿）、 3 – 电源线（棕）、4 – 上行信号线（白）、5 – 上行线屏蔽、 6 – 电源线（兰）、10．RJ45水晶头的连接（正跳线、反跳线）568A标准色序 白绿 绿 白橙 蓝 白蓝 橙 白棕 棕 568B标准色序 白橙 橙 白绿 蓝 白蓝 绿 白棕 棕做水晶头一般用568B标准以水晶头金手指面向上，有左至右排列！9、S端子转AV端子接线图 S端子转AV端子（实现PC或DVD等设备到TV的连接），适用于电脑输出到电视机，当电视机仅有复合视频输入（AV输入）而没有S端子输入的情形，本线路适用於PAL或NTSC制式S端子接脚示意图（以母座为例） 1脚为： Y 接地 2脚为： C 接地 3脚为： Y （luminance+sync）信号4脚为： C （crominance）信号S端子转AV端子接线图下图S端子的1，2针连接AV端子的地线，4针连接芯线，3针通过一个470PF的瓷片电容，也接到芯线(电容量可以在100-600pF)中任选，差别在色彩度上，电容越小，色彩越鲜明)。
