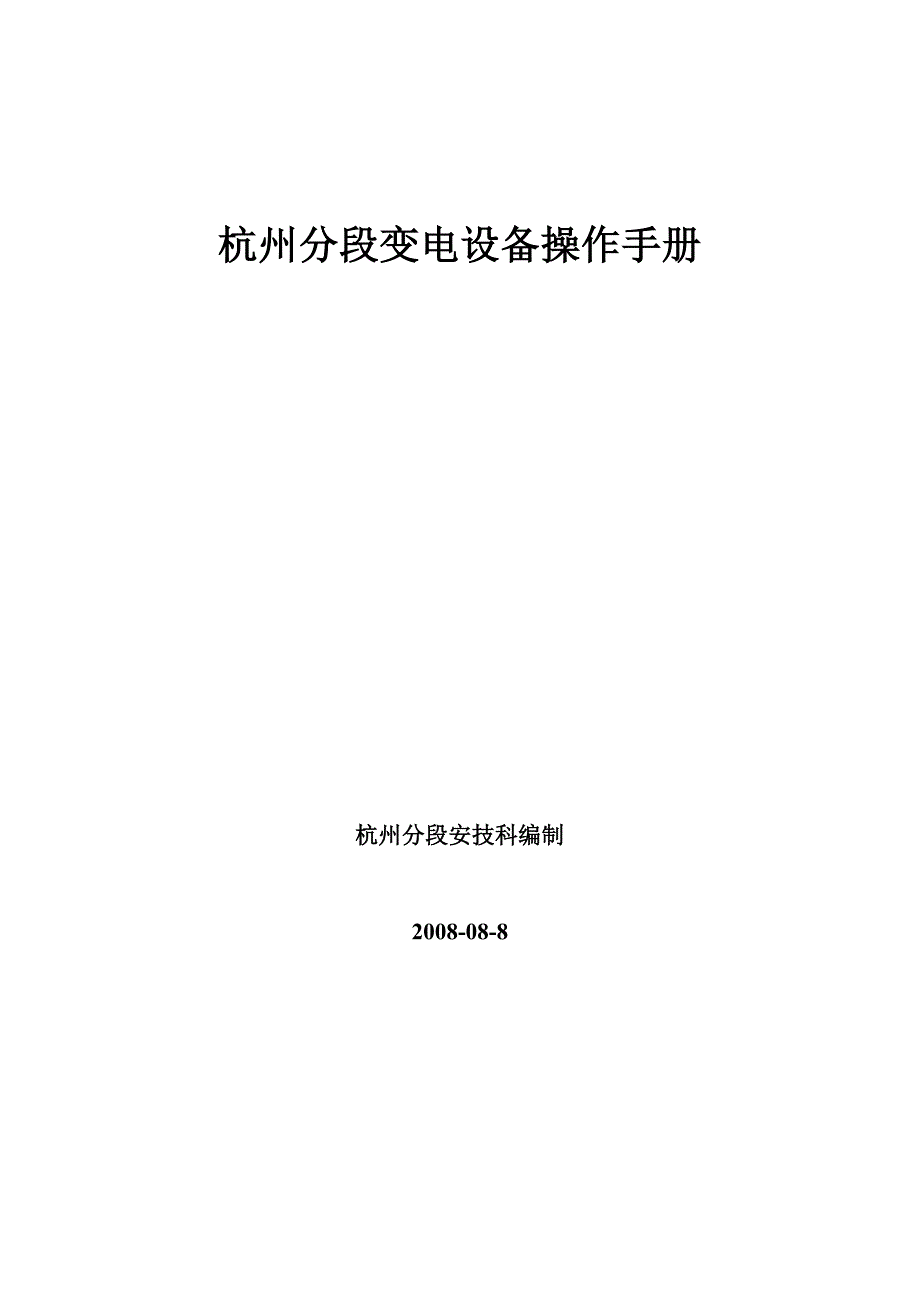

杭州分段变电设备操作手册 杭州分段安技科编制2008-08-8第一章 开关操作一、隔离开关操作规程：1、后台机操作程序：将通讯处理盘上的“调度/后台”转换开关打至后台位，在后台机上登录DK3500微机保护监控系统，在主接线图上对应隔离开关图标上双击图标，弹出一个对话框，选择“遥控操作”，选择“控合”或“控分”，点击“设置”，等待数秒后再选择点击“执行”遥控操作完成如果发现操作有误，可在“执行”前选“撤消”；如果不能执行，则可采用在保护盘上操作2、测控盘操作程序： 将操作开关的“远方/当地”转换开关打至“当地”位，按下开关的操作按钮，按下时间为两秒，操作完成3、本体操作：⑴、阿海法电动隔离开关：电动操作：将本体上的“REM （远方）\ LOC（当地） \ MAN（手动）”转换开关打至“LOC”位，按红色按钮为合闸，按绿色按钮为分闸，操作完成后将转换开关打在REM位手动操作：将本体上的“REM \ LOC \ MAN”转换开关打至“MAN”位，拉下摇把孔挡板，插上摇把，顺时针为合闸，逆时针为分闸，操作完成后将转换开关打在REM位⑵、天津长城电动隔离开关：电动操作：将本体上的“远方/当地”转换开关打至“当地”位，按红色按钮为合闸，按绿色按钮为分闸，操作完成后将“远方/当地”转换开关打在“远方”位。
手动操作：打开开关左侧的摇把孔挡板，插上摇把，顺时针为合闸，逆时针为分闸⑶、德雷希尔电动开关：手动操作：将本体上的“远方/当地”转换开关打至“当地”位，取下摇把孔挡板，插上摇把，顺时针为合闸，逆时针为分闸，操作完成后将转换开关打在“远方”位 电动操作：将本体上的“远方/当地”转换开关打至“当地”位，按红色按钮为合闸，按绿色按钮为分闸，操作完成后将转换开关打在远方位二、断路器操作规程：1、后台机操作程序：将通讯处理盘上的“调度/后台”转换开关打至后台位，在后台机上登录DK3500微机保护监控系统，在主接线图上对应断路器图标上双击图标，弹出一个对话框，选择“遥控操作”，选择“控合”或“控分”，点击“设置”，等待数秒后再选择点击“执行”遥控操作完成2、测控盘操作程序：将操作开关的“远方/当地”转换开关打至“当地”位，扳动断路器的操作手柄，扳动时间为两秒，操作完成3、本体操作：⑴、河南平高SF6断路器、西门子SF6断路器：将机构箱内操作开关的“远方/当地”转换开关打至“当地”位，扳动开关的操作按钮，扳动时间为两秒，操作完成后将“远方/当地”转换开关打在“远方”位⑵、四川电器真空断路器：手动操作：在断路器本体上按下紧急分、合闸按钮。
电动操作：将本体上的“远方/当地”转换开关打至“当地”位，按红色按钮为合闸，按绿色按钮为分闸，操作完成后将“远方/当地”转换开关打在“远方”位⑶、ABB真空断路器：手动操作：在断路器本体上按下紧急分、合闸按钮电动操作：将本体上的“远方/当地”转换开关打至“当地”位，扳动分、合闸万能开关，操作完成后将“远方/当地”转换开关打在“远方”位第二章 后台各项功能操作所有后台修改操作均需要登录到DK3500后台系统后进行一、测控系统的启动 启动综合自动化装置设备监控盘后台电脑桌面中的DK3500图标，启动后进入以下画面： 选择“变电所一次接线图”进入以下画面：进入操作系统后，可以进行如下操作：⑴、后台开关操作；⑵、历史事件查询；⑶、负荷曲线及数值（最大值、最小值）查询；⑷、其它数据查询；⑸、继电保护、重合闸、备自投的投退；⑹、定值修改；⑺、故障录波二、后台开关操作将通讯处理盘上的“调度/后台”转换开关打至后台位，在后台机上登录DK3500微机保护监控系统，在主接线图上对应隔离开关图标上双击图标，弹出一个对话框，选择“遥控操作”，选择“控合”或“控分”，点击“设置”，等待数秒后再选择点击“执行”。
遥控操作完成如果发现操作有误，可在“执行”前选“撤消”；如果不能执行，则可采用在保护盘上操作三、历史事件查询在“任务栏”中的“功能”下拉菜单中选择“历史事项”：点击“历史事项”，弹出“事项显示”对话框：在这里我们可以查看、打印所有的保护事项、操作事项、以及一般的开关变位、遥测越限等事项选择要查看或打印的事项的日期范围和事项类别在“类别选择”中选中‘保护事项’，可以查看系统的保护事项在“事项类型”中选择欲查看的保护事项的类型其中可选类型有：DK3500保护、SEL保护等在本系统中我们选择DK3500保护在“类别选择”中选中‘操作事项’， 可以查看系统后台机的操作事项此时在“事项类型”中可选类型有：系统事项、操作事项其中系统事项包括什么时间那个操作员登录或退出登录；操作事项包括遥控、遥调、信号复归等操作在“类别选择”中选中‘分站事项’，可以查看一般开关变位、遥测越限等事项在“事项类型”内选择要查看的事项类型，此时可选择“所有事项”，查看部分事项类型时，应把“所有事项”选项去掉分站事项”的查询，只能选择选择5天的查询周期（以5天为一个查询阶段），选择查询事项，点击查询在选择好要查看或打印的事项的日期范围和事项类别后，点击“更新列表”即可在事项栏内显示事项。
若想打印事项，可在事项栏选择部分事项（按住Ctrl可逐个选择，按住Shift键可连续选择，在日期子列上用左键选择）点取“选择打印”打印选择的事项，或点取“全部打印”打印所有事项列表框内的事项四、负荷曲线及数值（最大值、最小值）查询点击后台左上方“返回”按钮，出现各电压、电流曲线按钮，点击需要查询的曲线，曲线下方显示最大值、最小值的出现时间和数值五、其它数据查询1、显示数据：点击任务栏“功能”下拉菜单→选择“显示数据”选项，即可进入“显示数据”对话框在“选择站名”中选择要查看的站名刷新周期一般选择缺省的3秒即可，在显示类型内分别选择遥测、遥信、电度、RTU、通道选项，即可在数据列表内看到相应的实时值、统计值及属性等2、接收通道： 点击任务栏“功能”下拉菜单→选择“接收通道”选项，即可进入“通道接收监视区”对话框系统调试用，用于查看接收或发送的字符串选择要查看的站名，提示栏内会显示该站所用的通道号及接收或发送状态转换”按钮用于转换显示接收或发送变色显示用于改变特定字符的颜色（蓝色），一般为同步字或桢起始字符冻结显示用于保持显示区内的数据自动冻结定时冻结数据自动翻页用于将接收到的最新的数据显示在显示区内内。
显示区内刷新的字符以红色显示3、设备参数：点击任务栏“功能”下拉菜单→选择“设备参数”下拉菜单，可选择查询各主要设备的参数选择进入“避雷器”时弹出如下画面：4、模拟遥测：为系统调试用在无实时数据时模拟实时遥测值首先，应使系统处于模拟状态，点取“模拟”按钮即可然后，选择将要模拟的遥测点，在基本和变化范围内输入值，该遥测点值将在 基值±变化范围 内变化确认”后该遥测点的实时值即为模拟值，当前值框内可显示该点的值然后还可选择其他的遥测点，退出即可若想关闭模拟状态，点取“关闭模拟”即可5、模拟事故：系统调试用，模拟遥信变位模拟变位时选择要模拟的遥信点，选中“合” 检取框则遥信变位内由分到合，否则由合到分若选中“事故”检取框，则该事项判为事故确认即可产生一个变位事项取消退出此外，还可查询“接收数据”、“趋势曲线”等功能六、继电保护、重合闸、备自投的投退将通讯处理盘“调度/后台”打至“后台”位，点击后台屏幕上方“保护定值”， 选中“软压板投退”，，选择需要投退的装置，进行取值双击需要投退的事项，事项投退变化点击“预置”按钮，在点击“执行”按钮，在进行取值修改成功七、定值修改将通讯处理盘“调度/后台”打至“后台”位，点击屏幕上方“保护定值”， 选中“DK3500定值”，，选择需要修改的装置，进行取值。
对需要修改的定值进行修改修改完毕后点击“预置”按钮，在点击“执行”按钮，在进行取值修改成功主菜单中点击“保护定值”→“DK3500保护”→ “保护定值”将弹出如下的对话框： 查看：选择某一子站下的某一保护模块，点击“取值”在随后弹出的对话框中选择保护定值的区号（系统可以将四套保护定值存储在四个不同的定值区，在这里我们查看0区的定值）点即“确定”即可修改：双击某一定值，在弹出的如下对话框中输入设置值，点击“确认”，在确认保护定值修改好后，点击“预置”，最后点击[执行]即可完成保护定值的修改值得注意的是控制字的修改有所不同.每一个控制字由16位组成，每一位对应模块的一项保护功能，具体的含义在对话框中已有详细的解释，我们可以点击第x位前面的小方框来投切对应与第x位的保护功能控制字修改结束后，点击“确认”即可八、事故追忆：点取任务栏“保护操作”下拉菜单的“事故追忆”选项， 即可进入如下“事故追忆”对话框：点取“召唤模块数据”可查找近期故障录波；点取“后台历史数据”调出DK3500\rd\data文件中的历史数据；需要对选择的数据进行分析时，点“数据分析”进入“扰动数据分析软件”进行分析在时间栏内选择要查看的日期，事故列表内立刻会显示当日所发生的事故；选择要查看的事故，追忆点列表框内会显示出该事故所包含的追忆点；选择追忆点即可看到事故时该点前后的变化曲线。
若需打印，点取“打印”按钮即可打印该追忆曲线下载数据：从D盘DK3500文件目录中查找“DK3500\rd\data”，使用U盘或移动硬盘下载所需数据 第三章 交、直流盘一、湖南科明交流盘操作：1、将“断通报警控制开关”断开（顺时针为开、逆时针为关）2、I路倒切到Ⅱ路：将1#进线电源开关断开，（2#电源指示红灯亮，相反1#电源指示绿灯亮）表明交流Ⅱ路电源运行；3、Ⅱ路倒切到I路将2#进线电源开关断开，（1#电源指示红灯亮相反2#电源指示绿灯亮）表明交流Ⅰ路电源运行；4、交流Ⅰ、Ⅱ路同时供电： 将“交流Ⅰ、Ⅱ路转换开关”打至2表明交流Ⅰ、Ⅱ路同时供电注意：最后将“断通报警控制开关”合上（顺时针为开、逆时针为关）二、上海凯华交流盘操作：1、将Ⅰ路电源切换为Ⅱ路： 将1#进线电源开关断开，（2#电源指示红灯亮、1#电源指示灯不亮、联络开关指示红灯亮）表明交流Ⅱ路电源运行2、将Ⅱ路电源切换为Ⅰ路： 将2#进线电源开关断开，（1#电源指示红灯亮、2#电源指示灯不亮、联络开关指示红灯亮）表明交流Ⅰ路电源运行3、交流Ⅰ、Ⅱ路同时供电：交流I路、Ⅱ路空气开关在合位；（1#电源指示红灯亮、2#电源指示红灯亮、联络开关指示红灯不亮）三、湖南科明直流屏触摸屏简介：1、结构：主单元（人机界面）RS232RS485充电机单元蓄电池单元绝缘检测单元输入输出单元Can总线图1 WJ2000触摸屏直流监控单元拓扑结构图2、主单元：⑴、主界面湖南科明电源有限公司 2004-11-12 21:50:10蓄电池 总电压 230 V 充电电流 10.1 A 放电量 0000 Ah 总放电量 000.0 Ah ~ 。
