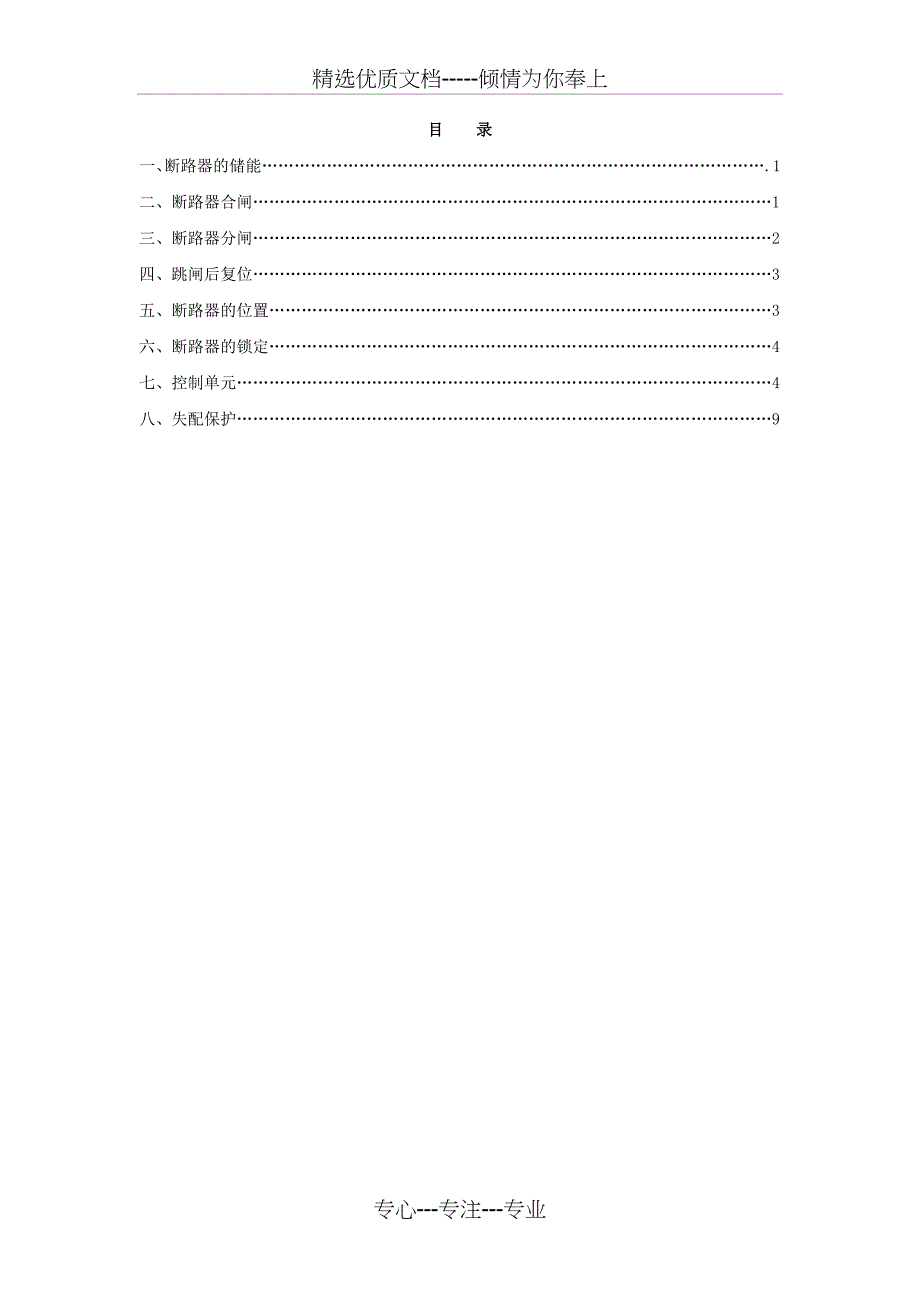

精选优质文档-----倾情为你奉上目 录一、断路器的储能………………………………………………………………………………….1二、断路器合闸……………………………………………………………………………………1三、断路器分闸……………………………………………………………………………………2四、跳闸后复位……………………………………………………………………………………3五、断路器的位置…………………………………………………………………………………3六、断路器的锁定…………………………………………………………………………………4七、控制单元………………………………………………………………………………………4八、失配保护………………………………………………………………………………………9Masterpact MT开关我厂的380V大电流电动机断路器主要采用的是施耐德公司的Masterpact MT开关，下面我们来认识这种开关的特点一、断路器的储能断路器操作机构内的弹簧必须储能以闭合主触头弹簧可使用手柄手动储能或MCH电动机储能手动储能：拉下手柄6次直到听到“啪嗒”声自动储能：如果安装了MCH齿轮电机，弹簧在每次合闸后自动再储能。
二、断路器合闸合闸条件：断路器断开（OFF） 弹簧储能 无分闸指令只有断路器是“准备合闸”状态，才能合闸断路器合闸方式有三种：1）就地机械合闸2）就地电气合闸3）远程合闸：XF合闸线圈用于远程控制三、断路器分闸可以通过就地和远程分闸四、跳闸后复位我们可通过就地面板上的机修指示器看出断路器的跳闸信号，必须到就地就行手动复位五、断路器的位置断路器有三个位置指示：连接位置，试验位置和退出位置每个位置都有一个机械卡涩位置，保证操作到位要进行位置改变必须通过按位置“确认”按钮解锁后操作六、断路器的锁定上锁：断路器位于“退出”位置后，拉出挂锁片，将挂锁插入挂钩，摇柄不能操作解锁：取下挂锁，释放挂锁片，即可插入摇柄七、控制单元开关采用的是Micrologic控制单元我厂主要应用的是6.0A型，下面主要介绍这种控制单元保护及功能介绍：1、 长延时保护长延时保护可防止电缆（相线和中性点）过载该功能用于RMS测量热记忆：在跳闸之前和之后，热记忆功能持续记录电缆内的热量热记忆考虑了电缆内温度的升高从而优化了断路器的长延时保护热记忆假设电缆冷却时间为大约15分钟长延时电流设定lr和标准跳闸延时tr2、 短延时保护防止配电系统阻抗短路。
跳闸延时可用于保证断路器的上下级级联配合RMS测量实现此功能 ON和OFF选择提高了断路器的级联配合 OFF选择：保护采用定时限曲线； ON选择：保护采用反时限曲线至高于10lr，时间曲线为定时限区域性选择联锁（ZS1）短时限和接地保护确保了时间配合，延长了上级开关的动作时间，从而提供了上下级开关消除故障的时间区域性选择联锁可使通过外部连接的断路器具有完全选择性短延时脱扣lsd和跳闸延时tsd3、 接地保护接地故障可引起故障点或导线的温升接地保护可消除此类故障有两种接地故障保护：剩余电流型：通过相电流及中性线电流的矢量和确定零序电流，检测断路器下级的故障地电流返回型：使用特殊的外部互感器，直接测量通过接地电缆反馈至变压器的故障电流，检测断路器上级和下级的故障，从互感器至断路器最远10米接地保护和中性线保护可以同时使用接地故障脱扣lg和跳闸延时tg4、 自动保护动作于起温或短路高于断路器容量5、 故障指示长延时跳闸信号：lr灯亮短延时脱扣信号：lsd/li灯亮接地故障脱扣信号：lg/l△n灯亮控制单元的自动保护跳闸信号：Ap灯亮6、 电流表测量数字屏幕持续显示最大相电流使用导航键可显示I1,I2,I3,In，Ig，I△n和贮存电流（最大值）。
显示每相的当前值以长延时电流设定Ir的百分值柱状显示1,2和3相测量值八、失配保护失配保护确保断路器只能安装在合适的抽架上Compact NS开关380v小电流开关我常主要采用了Compact NS开关，下面我们来介绍一下它的功能和特点1、型号2、一般特性n 寿命长：o 例如NS100：机械寿命：50 000 次 电气寿命：30 000 次n 高限流特性：Compact NS 性能可以接近熔断器n 630A 以下选择性作为标准特性：o 简单的规则： 壳 架电流比 > 2.5 就可达到 全选择性o 模块化设计：可在现场安装的附件n 绝缘性能加强：o 前面板属二类绝缘3、构造1、 分段系统n 分断单元相互隔离;n 附件，脱扣器和分断单元 相互绝缘;n 绝缘电压高Ui = 750 V;n 防止压力过大;n 前面板二类绝缘n 高 Icu 值,n IEC, UL, JIS, 性能,n 限流特性,n 35 mm 极间距,n 单一尺寸 N, H, Ln 独立系统n 从压力出现到分断 1 ms, 整个分断时间 2 msn 动作门限值 = 25 In 通过一种新的脱扣能源压力来动作 分段系统 动作过程2、 保护类型n 热磁脱扣器:o D 型: 标准,o G 型: 低门限值,o MA 型: 电动机保护,o MP 型: DC 网络 (NS400 / 630)。
n 电子脱扣器 (STR):o S 型: 标准,o G 型: 低门限值,o M 型: 电动机保护,o U 型: 通用不受外界影响n 谐波: 根据 IEC 947-2 标准 RMS 检测n 温度: 所有元件可在 125 摄氏度情况下使用n 电磁兼容性o 静电放电,o 防无线干扰例: 步话机,o 导电干扰 例: 闪电, 继电器转换,o 电抗和微波发射 例: 断路器产生的无线电干扰STR 23 SE介绍：n 长延时保护Ir = Io x Ir x In Io : 0.5 ~ 1 6 点可调 Io : 0.8 ~ 1 8 点可调 (lo 微调)n 短延时保护 Im = 2 to 10 x Ir(15%)n 瞬动保护 I = 11 x Inn 负荷指示 0.9 x Ir 常亮 1.05 x Ir. 闪烁STR 53 UE 选件n 接地故障保护 (T)n 安培表n 通讯 (COM)n 信号指示 (F) 内置在所有的 T3负荷开关NAn NS100 - NS250NA 脱扣器n NS400 - NS630 完整开关n 负荷开关具有 “Reflex” 保护系统3、 各组件介绍辅助开关辅助开关的功能由它插入的位置所决定。
n 辅助开关 ON - OFF 位置指示n SD 辅助开关 指示由于线圈或故障 (过载, 短路,接地故障) 引起的脱扣n SDE 开关由于故障脱扣而动作n 电气特性(IEC 947 - 4)n 与 PLC 兼容o I mini = 100 mA (24 V)分励线圈n 电气特性:o 供电电压 从 24 V AC 和 12 V DC至 480 V AC 和 250 V DC(+10 % -30 %),o 功耗: 峰值: 10 VA, 5W 通常: 5 VA, 5 W,o 整个断开时间 < 50 msn 有电压不闭合n 无断开辅助开关 (线圈可长时间加电)n 卡入式安装, 在左侧n 寿命 = 50 % 机械寿命失压线圈n 电气特性o 电压 从 24 V AC 至 600 V DC从 12 V DC 至 250 V DCo 功耗 5 VA 5 W,o 整个开断时间 < 50 ms n 延时时间 DC 线圈 + 外部继电器n 无电压不闭合n 插入式安装, 在左侧n 寿命 = 50 % 额定机械寿命接地故障保护n ME Vigi (NS100 - NS250) 灵敏度 = 300 mA 无延时。
n MH Vigi (NS100 - NS250)o 灵敏度 (IDn): 30, 300 mA, 1, 3, 10, A,o 4 种延时可调: 0, 60, 150, 310 ms (如果 IDn = 30 mA 延时 = 0)n MB Vigi (NS400 - NS630)n 用于 3 极和 4 极n 电压范围 200 V 至 440 V (-20 %) (+10 %) 模块 100 至 630 An 统一外形尺寸n 测试和复位按钮n SDV 辅助开关n 可进行设定n A 类保护 (DC元件)n 耐短时过压旋转手柄n 保留切实断路指示n IP 40 用于 MCC 中 IP43n 顺时针旋转合闸:o 120 度转角,o 用力小延伸旋转手柄n 标准延伸杆 o 最长 = 600 mm,o 最短 = 175 mmn 用于抽出式的延伸杆n 门手柄 IP 55电动操作机构n 合闸时间 < 80 msn 电气寿命:o 30 000 次 (100 A),o 20 000 次 (160 A),o 10 000 次 (250 A),o 6 000 次 (400 A),o 4 000 次 (630 A),n 保留切实断路指示功能。
n 储能操作机构n 按钮操作7、选择性n 无论什么故障条件:o 过载,o 短路o 隔离故障;n 只能由最靠近故障点的上级断路器脱扣n 电流的选择性:o 基于保护设备电流设定值的不同n 时间的选择性:o 基于保护响应时间设定值的不同;n 逻辑选择性:o 根据故障位置，紧靠故障的上级断路器： -故障检测； -向其上级断路器发送不脱扣信号.n 能量选择性：o 此原理基于保护设备特殊限流能力和灵敏反映断路器中短路所产生的能量的脱扣当两个断路器检测到大电流时，下级断路器限流非常快，上级断路器产生的能量不足以使其脱扣专心---专注---专业。
