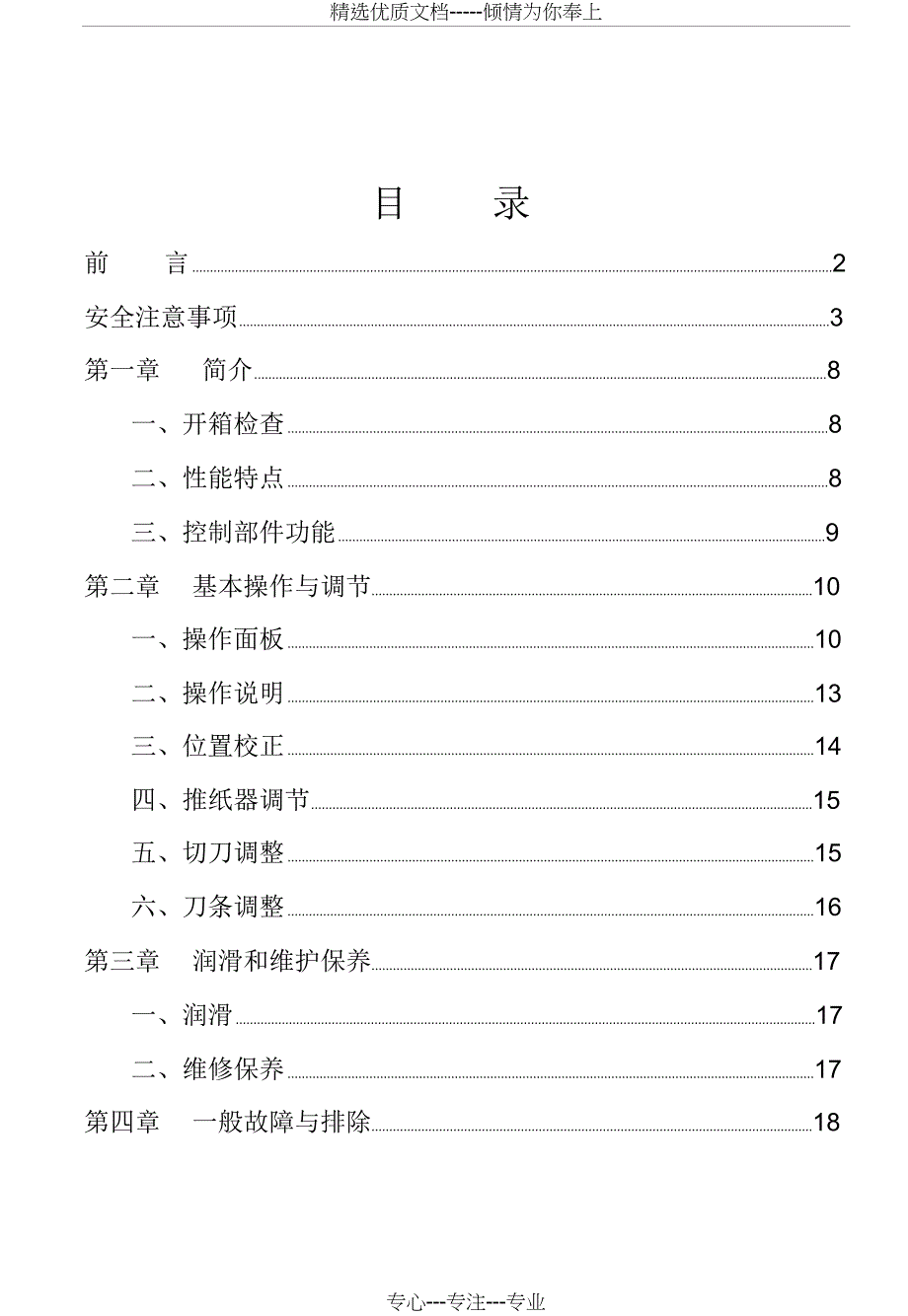

精选优质文档-----倾情为你奉上目 录前 言 2安全注意事项 3第一章 简介 8一、开箱检查 8二、性能特点 8三、控制部件功能 9第二章 基本操作与调节 10一、操作面板 10二、操作说明 13三、位置校正 14四、推纸器调节 15五、切刀调整 15六、刀条调整 16第三章 润滑和维护保养 17一、润滑 17二、维修保养 17第四章 一般故障与排除 18专心---专注---专业前 言感谢您选择了智能系列切纸机 我们将把的最优秀产品和最完善的服务提供给您 智能系列切纸机是我公司总结原有老产品的经验， 同时吸收了国内外同类产品的优点新研发的机型 它采用集成电路控制、全系列电子保护功能、 机械结构的先压后切、稳定的圆周传动机构及整体机架结构 从根本上解决了小型切纸机控制灵敏度差、使用不方便和裁切精度保持性、稳定性差等缺陷为了满足不同客户的需求，智能系列分为：450Z 型精密切纸机、450T 型精密数控切纸机、480－ 60A 型精密切纸机、 480－ 60V型精密数控切纸机 该系列产品使用操作方便、电子保护、 安全可靠、 效率高、造型美观 220V 电源供电，可解决无动力电源的困难，完全适应中小型印刷企业及文印、办公等单位裁切纸张、书刊、图书、文件、档案等或其它非金属材料的裁切。
是您必备的裁切产品！主要技术参数450Z450T480-60A480-60VMAX切纸宽度 (mm)450450480480MAX切纸长度 (mm)450450480480MAX切纸厚度 (mm)40406060电机功率 (KW)0.750.751.51.5电源电压 (V)220220220220整机重量 (Kg)120160210250是否数控√√光对刀线√√√√精选安全注意事项为了避免发生意外事故和意外伤害， 请按照相关标准允许专业操作工使用本机（禁止儿童或非专业操作人员操作、 严禁将手放入压纸器下、严禁多人同时操作、严禁将磁性物品靠近本机） ，请您在使用和维护时务必要注意以下安全事项：电源请您按照说明正确的连接电源，机器电源应该是稳定的 AC220V 10% 50Hz，如果电压过高或过低会导致机器运转不正常接地为了您的安全，请您必须使用接有地线的电源插座过载请不要在同一电源插座上连接多个电器产品， 因为过载有可能会发生火灾或触电的危险清洁在您清洁或保养机器之前一定要先切断电源和拔出电源插头精选480-60V 外观图精选480-60A 外观图精选450T 外观图精选450Z 外观图精选第一章 简介一、开箱检查⑴主机1 台⑵电源线1根⑶刀条1 根⑷橡皮脚4只（ 450Z ）⑸带柄卸刀螺丝2 只⑹说明书1本二、性能特点1. 采用铸件整体机架结构，精密加工，性能可靠，故障率低，经久耐用；2. 集成电路控制，操作简单方便，具有双手联锁装置安全可靠；3. 自动压纸，高效、简便；4. * 快捷键设置，可预置 5 个常用数值，极大地提高您的工作效率5. * 液晶智能，自动推纸，切纸位置数据一目了然6. 采用高速钢切刀，锋利、耐用，可以多次修磨，经济实惠；7. 减速箱采用蜗杆、蜗轮结构，传动平稳可靠，噪音低；8. 独特的外形设计，整体的盖板，时尚、美观、实用9. 220V 常用电源，适合各种环境使用。
带 *为 480－ 60V 、450T 独有的精选三、控制部件功能 <480-60V、450T 型无此项 >手轮锁紧螺钉手轮： 顺时针转动，推纸器前移逆时针转动，推纸器后退锁紧螺钉： 顺时针转动，锁紧推纸器逆时针转动，放松推纸器精选第二章 基本操作与调节一、操作面板CUT ：切刀下切键（两个）功能：双键同时按下，电机工作，压纸架切刀下行，松开任一键和两键 ，电机停止、压架、切刀停止运动POWER ：钥匙开关功能： 右旋到 ON位置，电源打开⊕亮左旋到 OFF位置，电源关闭⊕灭RESET：返回复位键功能：按住：电机反向工作、压架、切刀上升松开：电机停止，压架、切刀停止工作紧急开关：按下：电源断开，右旋弹出，电源恢复精选*FORWARD 、 RETREAT ：推纸前进、后退功能： 按↑ RETREAT ：推纸板从 0－480 方向移动松开↑ RETREAT ：推纸板停止，液晶显示当前位置按↓ FORWARD ：推纸板由 480－ 0 方向移动松开↓ FORWARD ：推纸板停下， 液晶显示当前位置注： 点动为微调，长按为快调* 液晶板操作键的功能： （全自动）精选、 分别对应百位、拾位、个位、小数的数值调整。
校正纸位：推纸板位置（实际距离）和液晶显示板数值相同时按校正纸位键，微电脑即储存液晶显示位置为当前推纸位置确认：设置数字键为某一数值， 按确认， 推纸板即自动推进到此处；如：设置 350.0 按确认，推纸板将自动移动 350mm处一旦传感器失灵，如需继续工作按此键，请慎重使用）储存 1 2 3 4：预置 4 个常用数值（ A4 固定为 210），按下此键 ，推纸板可快速移到此处例：调整到 300.0 数值，按储存键，再按1 键，1 键储存为 300mm再按 1 键推纸板即移到 300mm处；调整到 480.0 数值，按储存键，再按 2 键， 2 键储存为 480mm再按 2 键推纸板即移到 480mm处按↑：推纸板从 0－480 方向移动松开↑：推纸板停止，液晶显示当前位置按↓：推纸板由 480－ 0 方向移动松开↓：推纸板停下，液晶显示当前位置注： 点动为微调，长按为快调精选二、操作说明1. 将电源插头插在稳定的 AC220V 50Hz的电源插座上2. 打开电源，钥匙开关，指示灯亮红光刀位线亮，蜂鸣器响两声3. 放入待切纸张或书本， ( 与标尺板、推纸板对齐 )4. 双手分别按住 键。
压纸架和切刀分别下移，压紧、切纸一次完成，压架和切纸自动回到最高点注意：首次使用，请先将切刀升到最高点切刀和压纸架下压过程中，松开任一 键 ，压架和切刀停止运动，即可点动下压， 如发现纸位不对， 按 键 ，压纸和切刀上升，调整好纸张后，按 键继续工作防护罩是为了您的安全而设计的，打开防护罩，机器将不能工作，放下恢复常态，为了您的安全着想，请不要拆除防护罩如有损坏，请及时更换）如果在您操作的过程中，停刀传感器（霍尔）失灵，请及时更换，消除安全隐患精选三、 *位置校正：① 查看标尺板上指示尺寸与液晶显示尺寸是否相同② 如有误差，以标尺的尺寸为准 ( 或者以切下的纸张尺寸为标准 ) 将液晶显示的数值调整为此尺寸后， 按“ 纸位校正” 键，液晶面板上显示： 校正纸位完成 如例： 标尺上的尺寸为300mm(或者实际切下纸张为 300mm)液晶显示有误差（如345mm），按对应的 +、 - 键 ，设置为 300.0 ，按“ 纸位校正” 键，微电脑将自动储存当前位置为 300mm，校正纸位完成带 * 为 480－ 60V 、 450T 独有的其它辅助功能 ：1) 红光刀位线：可参考被切物体的位置有无偏差，对于要求不高的被切物体，可参照红光刀位线来工作。
2) * 自动送纸功能： 每次切完后， 推纸板将自动推出 100mm（方便取出被切物体）后再返回到原位 （半自动无此功能）3) 红外线光电保护：当工作中，有手或物体进入到前盖位置范围时（红外线被切割）机器断电停下，离开后则恢复常态 （半自动为翻盖保护，打开翻盖机器停止，放下恢复常态）4) 误动作保护：正常工作中，如果停机的感应传感器失灵，电机在连续工作 5 秒后，将自动断电，停止工作程序 （一旦传感器失灵，机器。
