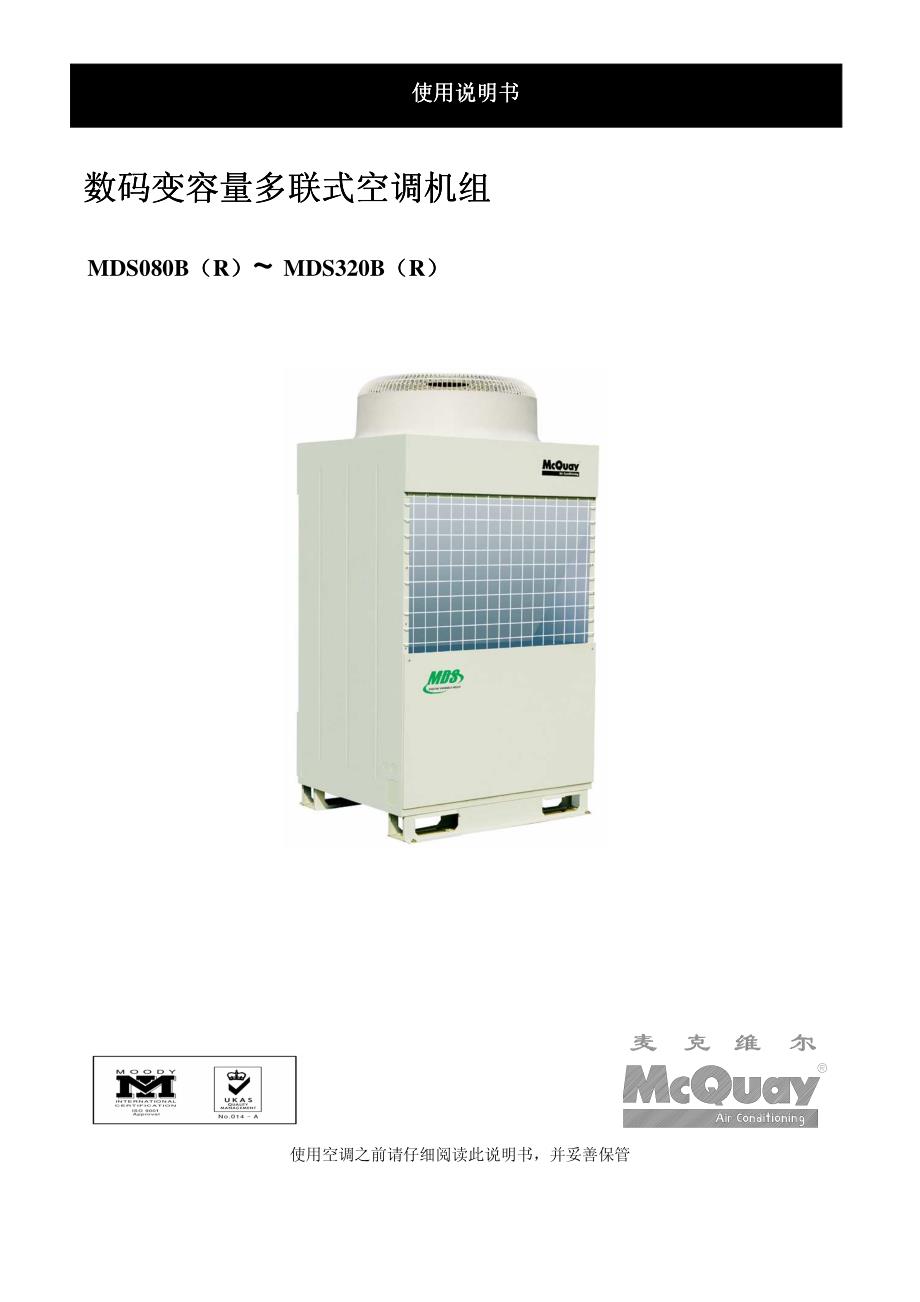

数码变容量多联式空调机组数码变容量多联式空调机组数码变容量多联式空调机组数码变容量多联式空调机组 MDS080B R MDS320B R 使用空调之前请仔细阅读此说明书 并妥善保管 使用说明书使用说明书使用说明书使用说明书 2005 Shenzhen McQuay 1 MDS1109 A17 Part No M08019460001 目录目录目录目录 1 1 1 1 产品系列介绍产品系列介绍产品系列介绍产品系列介绍 2 2 2 2 2 机组的使用方法机组的使用方法机组的使用方法机组的使用方法 4 3 3 3 3 机组的保养措施机组的保养措施机组的保养措施机组的保养措施 4 4 4 4 4 使用安全注意事项与用户须知使用安全注意事项与用户须知使用安全注意事项与用户须知使用安全注意事项与用户须知 4 1 机组使用安全注意事项 5 4 2 用户须知 5 5 5 5 5 机组的故障排除机组的故障排除机组的故障排除机组的故障排除 6 6 6 6 6 售后服务与保修事项售后服务与保修事项售后服务与保修事项售后服务与保修事项 7 7 7 7 7 技术参数技术参数技术参数技术参数 8 8 8 8 8 维修及维护记录维修及维护记录维修及维护记录维修及维护记录 12 McQuay 是麦克维尔国际注册商标 拥有全世界承认的商标权 1994 McQuay International 本说明书包括麦克维尔国际公司现在生产的产品 如果设计或产品结构变化时 恕不预先通知 执行标准 GB T 18837 2002 JB 8655 1997 请将此使用说明书与安装说明书一起妥善保存 以便有疑问时随时参看 注意 2005 Shenzhen McQuay 2 1 1 1 1 产品系列介绍产品系列介绍产品系列介绍产品系列介绍 数码变容量多联式空调系统主要适用于别墅 商厦 写字楼 宾馆等 系统由室外主机与多种室内机共同组成 室外主机为数码变容量多联 式空调机组 室内机包括暗装吊顶式空调器室内机 嵌入式空调器室内机 管道式空调机室内机 明装吊顶式空调器室内机 挂壁式空调器室内 机 若使用暗装吊顶式空调器室内机 在室外温度较低时还可与外置式电加热箱或外置热水盘管组合使用 使制热能力范围扩大 下面对产品系列做简明介绍 数码变容量多联式空调机组数码变容量多联式空调机组数码变容量多联式空调机组数码变容量多联式空调机组 MDSMDSMDSMDS B B B B 系列系列系列系列 数码变容量多联式空调机组共有 MDS080B R MDS100B R MDS120B R MDS150B R MDS180B R MDS200B R MDS220B R MDS240B R MDS260B R MDS280B R MDS300B R MDS320B R 其结构为前后双面进风顶出风结构 外观优美 噪声低 采用能力可调的数码涡旋压缩机 可实现在 10 100 能力范围内无级调节 命名方法如 暗装吊顶式空调器室内机暗装吊顶式空调器室内机暗装吊顶式空调器室内机暗装吊顶式空调器室内机 MCCMCCMCCMCC T T T T 系列系列系列系列 暗装吊顶式空调器室内机系列共有 MCC008T MCC010T MCC015T MCC018T MCC020T MCC025T MCC030T MCC040T MCC050T MCC060T 吊装于天花板之内 完全隐藏 不占用墙壁和地面空间 此系列室内机有多种静压可供选用 命名方法如 产品描述 设计序列 接管方式 R 右接管 L 左接管 F 带空气过滤器 X 不带空气过滤器 回风箱 B 带后回风箱 D 带下回风箱 C 不带回风箱 McQuay暗装吊顶式空调器室内机 额定制冷量 020代表2HP 使用电源 A 220V 50Hz 制热方式 W 热水盘管加热型 20 电加热型 电加热量2000W 缺省 不带热水盘管和电加热 MCC 020 T 20 R C X A MA 嵌入式空调器室内机嵌入式空调器室内机嵌入式空调器室内机嵌入式空调器室内机 MCKMCKMCKMCK T T T T 系列系列系列系列 嵌入式空调器室内机系列共有 MCK010T MCK015T MCK018T MCK020T MCK025T MCK030T MCK040T MCK050T MCK060T 嵌入天花板安装 四面出风 吹风均匀 外观流线型设计 美观大方 内置高效过滤网 命名方法如 管道式空调机室内机管道式空调机室内机管道式空调机室内机管道式空调机室内机 MDBMDBMDBMDB T T T T 系列系列系列系列 管道式空调机室内机系列共有 MDB050T MDB060T 吊装于天花板之内 外与通风管道相连 具有较高的机外静压 可远距离送风 安装位置灵活 命名方法如 额定制冷量 020代表2HP 使用电源 A 220V 50Hz MCK 020 T A MA 产品描述 设计序列 McQuay嵌入式空调器室内机 McQuay管道式空调机室内机 额定制冷量 050代表5HP 产品描述 使用电源 A 220V 50Hz MDB 050 T 10 A MA 10表示机外静压为100Pa 设计序列 R 热泵 缺省代表单冷 使用电源 F 380V 3N 50Hz McQuay数码变容量多联式空调机组 设计序列 产品描述 MDS 120 B R M F AA 额定制冷量 120代表12HP 机组并联特征 M 主机 S 从机 缺省代表单机或总的并联机组 2005 Shenzhen McQuay 3 明装吊顶式空调器室内机明装吊顶式空调器室内机明装吊顶式空调器室内机明装吊顶式空调器室内机 MCMMCMMCMMCM T T T T 系列系列系列系列 明装吊顶式空调器室内机系列共有 MCM020T MCM030T MCM050T 外观造型优美 格调高雅 安装方式灵活 可明装于天花板之下 亦可座地安装 命名方法如 挂壁式空调器室内机挂壁式空调器室内机挂壁式空调器室内机挂壁式空调器室内机 MWMMWMMWMMWM T T T T 系列系列系列系列 挂壁式空调器室内机系列共有 MWM008T MWM010T MWM015T MWM020T MWM025T 外形美观靓丽 安装简单 维护方便 内置防霉可洗过滤网 拆卸清洗非常容易 命名方法如 外置式电加热箱和外置式热水盘管箱外置式电加热箱和外置式热水盘管箱外置式电加热箱和外置式热水盘管箱外置式电加热箱和外置式热水盘管箱 外置式电加热箱可提供型号有 HDP1 2 2 4T08 15 HDP2 4 3 6T18 32 HDP2 4 3 6T35 45 HDP4 8 7 2T35 50 HDP5 4 7 2 10 8T60 外置式热水盘管箱可提供型号有 HWT08 15 HWT18 32 HWT35 50 HWT60 外置式电加热箱和外置式热水盘管箱配合 MCC T 系列室内机使用 以增加严寒季节供热量 外置式电加热箱和外置式热水盘管箱与室内机 出风口直接连接 安装简单 维护方便 命名方法如 对于数码变容量多联式空调系统 可利用通讯线路布局成集中控制网络 对该空调网络系统实行集中控制与远程控制 室外主机的控制器具 有强大的自我诊断功能 可以检测出系统中出的各种故障 并显示出相应的故障代码 可对照故障代码表查出对应故障 从而节省大量的维修时 间与费用 此外 数码变容量多联空调系统可选配先进的分户计费软件 可容易地根据室内机运行时消耗的电能计算出相应用户的费用 避免因共用一 个空调系统无法计算出每台室内机消耗的电能 无法分配电费而造成用户之间的纠纷及烦恼 额定制冷量 020代表2HP MCM 020 T A MA 使用电源 A 220V 50Hz 产品描述 设计序列 McQuay明装吊顶式空调器室内机 表示适用MCC008 015结构机型 适用机型 T表示适用MCC T系列 HW T 08 15 表示适用MCC008 015结构机型 适用机型 T表示适用MCC T系列 加热量 1 2表示加热量为1 2kW 电加热元件 P为PTC加热 缺省时为电热管 HD P 1 2 T 08 15 外置式电加热箱 外置式热水盘管箱 使用电源 A 220V 50Hz McQuay挂壁式空调器室内机 MWM 020 T A MB 产品描述 额定制冷量 020表示2HP 设计序号 2005 Shenzhen McQuay 4 2 2 2 2 机组的使用方法机组的使用方法机组的使用方法机组的使用方法 设定适当的室内温度设定适当的室内温度设定适当的室内温度设定适当的室内温度 在制冷时 最好使室内温度与室外温度之差保持在 5 左右 如果制冷时将室内设定温度提高 1 制热时室内设定温度降低 2 都会有 利于节约电能 太高或太低的室内温度都会让人感到不舒适 建议制冷时温度设置为 26 28 制热时温度设置为 18 23 彻底清洗过滤网彻底清洗过滤网彻底清洗过滤网彻底清洗过滤网 空气过滤网如果被堵塞 会明显降低出风效果 严重时可能引起故障 如果机组长时间不运行 在运行制冷或制热模式时请先彻底清洗过滤 网 尽量少开门窗尽量少开门窗尽量少开门窗尽量少开门窗 减少室内外之间的热交换减少室内外之间的热交换减少室内外之间的热交换减少室内外之间的热交换 在制冷与制热时都要尽量少开门窗 以减少室内外之间的热交换 在非必要的时候不要打开房门或出口 为了防止在制冷时热气进入空调房间 应在窗户上设置窗帘或百叶窗用于遮挡直射的阳光 适时进行必要的通风适时进行必要的通风适时进行必要的通风适时进行必要的通风 由于室内空气长时间不与室外流通交换 加上人员的呼吸 其它物体散发出的气味 会造成室内空气污浊 因此要适适适适时对室内空间进行必要 的通风 使室内空气保持清新 有效使用定时器有效使用定时器有效使用定时器有效使用定时器 睡眠及外出时 请利用定时器 使其仅在必要的时间内运转 以便省电 3 3 3 3 机组的保养措施机组的保养措施机组的保养措施机组的保养措施 虽然机组在最小限度的保养下具有很长的工作寿命 但是在使用过程中还必须作定期的检查 以便空调器更好地运行 延长使用寿命 室内机的保养室内机的保养室内机的保养室内机的保养 部件 保养方法 次数 时间 空气过滤网 1 打开进风格栅 2 将空气过滤网取出 3 用软毛刷 含有中性清洁剂且低于 40 的水来清除粘附在过滤网上的灰尘然后晾干 4 晾干后 过滤网装回原位置 注意 不能使用汽油 脱水剂 苯类物质或其它化学物质作为清洁剂 1 次 月 面板 用一块浸过温水 凉水或中性清洁剂的软布擦掉格栅和面板上的污垢及灰尘 注意 不能用汽油 脱水剂 苯类物质和挥发性化学物质 否则会引起塑胶表面变形 1 次 月 水盘与排水管 1 检查水盘与排水管是否清洁 如果有灰尘和脏污必须清洗 2 检查冷凝水能否顺利流出室内机 如流水不畅要纠正 3 次 月 蒸发器 1 清除翅片上的灰尘 2 清除任何阻碍室内机空气流动的异物 1 次 月 电气部件 1 检查机组的运转电流及电压是否正常 2 检查电气线路的连接是否牢固 1 次 年 室外机的保养室外机的保养室外机的保养室外机的保养 部件 保养方法 次数 时间 室外风机 风机运转时是否有异常噪声 如有请联系维修 1 次 月 室外冷凝器 1 清除翅片上的灰尘 2 清除任何阻碍空气流动的异物 1 次 月 室外压缩机 压缩机运转时是否有异常噪声或较大振动 如有请联系维修 1 次 月 电气部件 1 检查机组的运转电流及电压是否正常 2 检查电气线路的连接是否牢固 3 检查室外机的控制器是否正常工作和正常显示 1 次 月 注意 1 不要向空调器泼水或使用任何可燃性喷剂 以免发生故障 触电或火灾等事故 2 清洗过滤网时不可在阳光下曝晒或火烤 否则会导致变形 在保养之前 请务必先切断电源 让室内机 室外机停止运行 警告 2005 Shenzhen McQuay 5 4 4 4 4 安全使用注意事项与用户须知安全使用注意事项与用户须知安全使用注意事项与用户须知安全使用注意事项与用。
