电缆结构图(高压交联电缆)_第1页
1/3

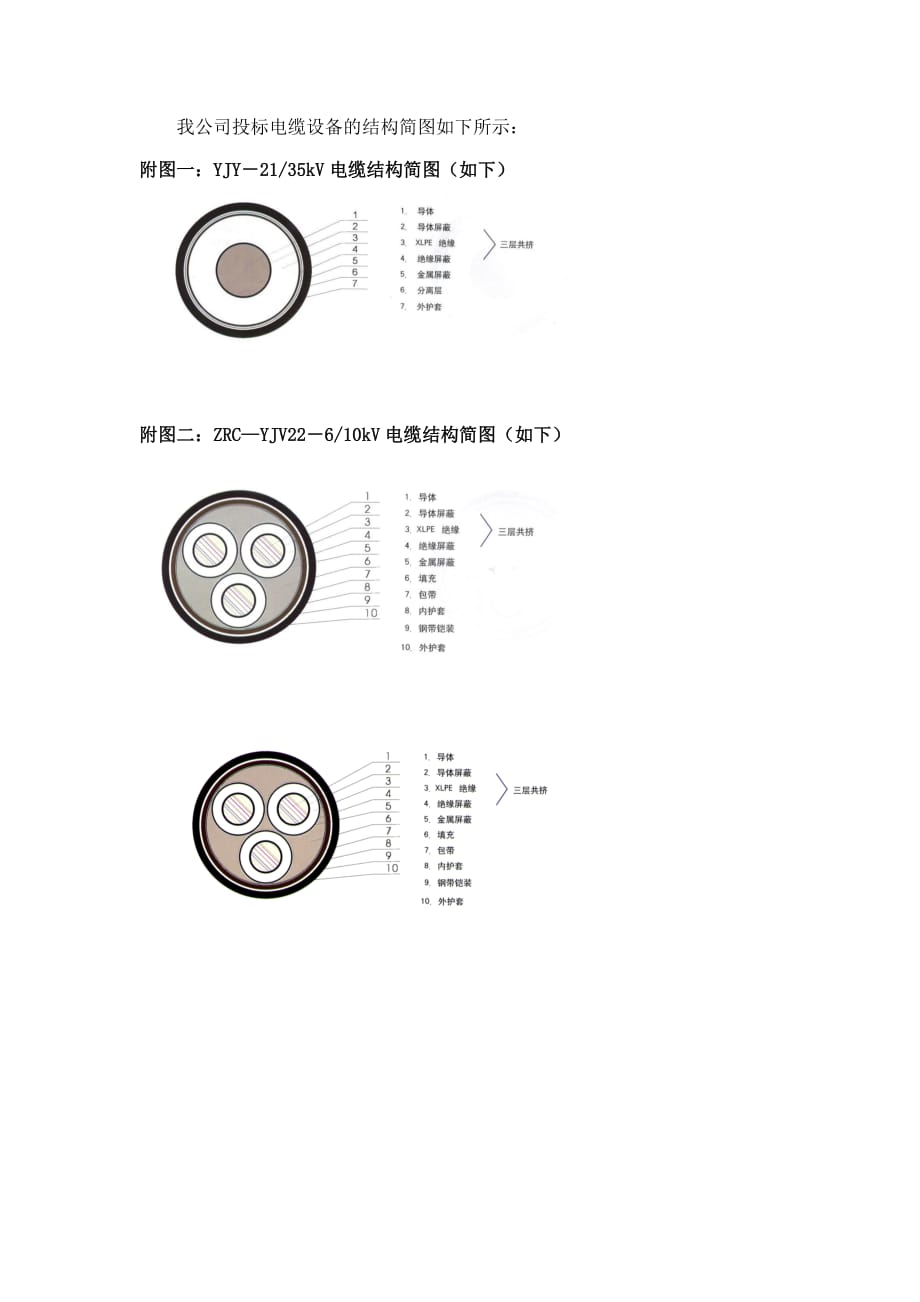

我公司投标电缆设备的结构简图如下所示:附图一:YJY-21/35kV电缆结构简图(如下)附图二:ZRC—YJV22-6/10kV电缆结构简图(如下)附图二:ZRC—YJV 电缆结构简图A类阻燃35kV交联聚乙烯绝缘电力电缆结构设计12345678结构一:1—铜导体;2—导体屏蔽;3—XLPE绝缘层;4—绝缘屏蔽;5—铜带屏蔽层;6—阻燃PVC扇形填充条;7—高阻燃隔火层(无纺布带+XQT-3高阻燃涂胶玻璃布带) 8—阻燃PVC外护套结构二:1—铜导体;2—导体屏蔽;3—XLPE绝缘层;4—绝缘屏蔽;5—铜带屏蔽层;6—矿物纸绳填充;7—高阻燃隔火层(无纺布带+XQT-3高阻燃涂胶玻璃布带) 8—PVC外护套注:关键7为隔火层。
