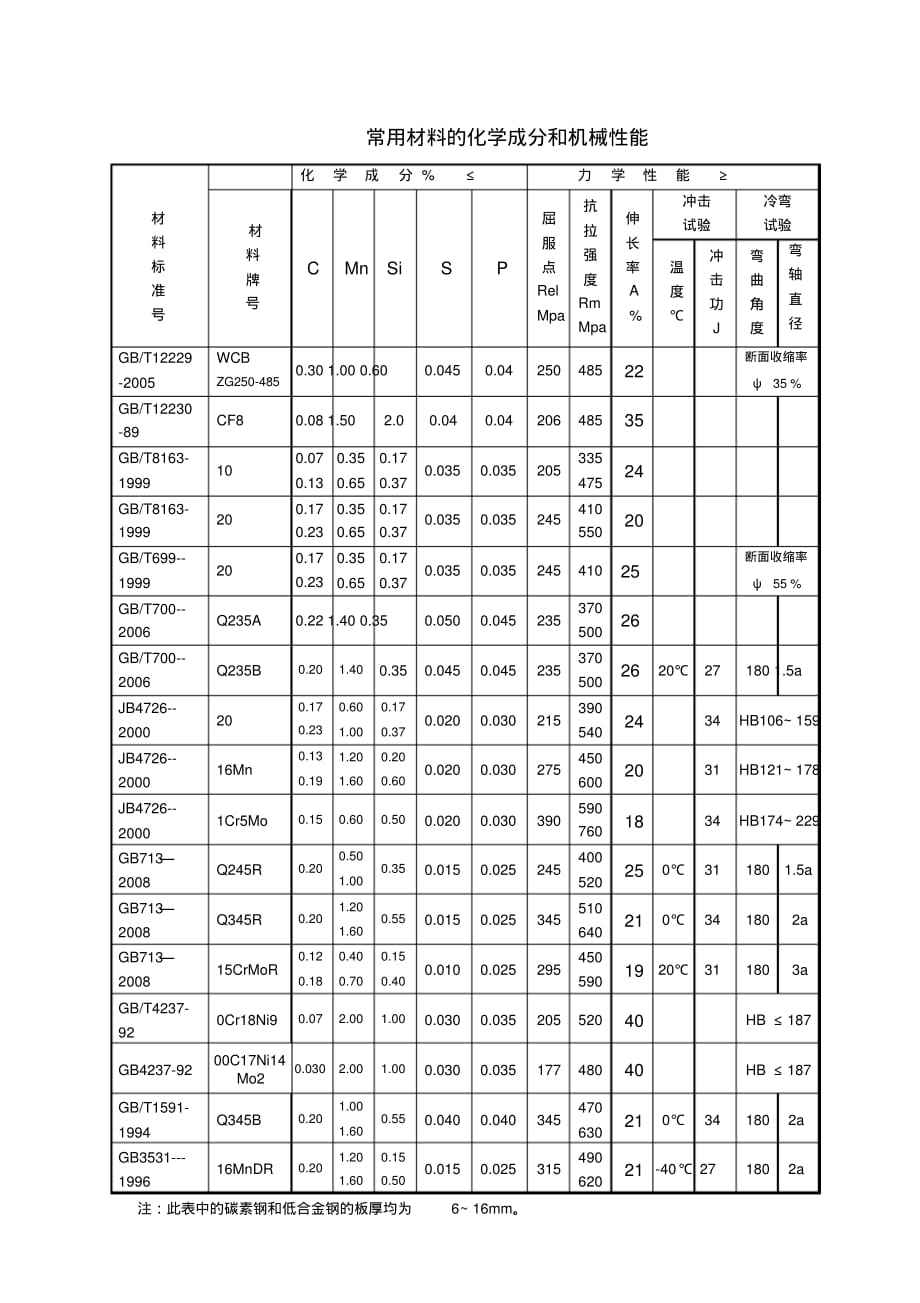

常用材料的化学成分和机械性能 材 料 标 准 号 化学成分 % ≤力学性能≥ 材 料 牌 号 C Mn Si S P 屈 服 点 Rel Mpa 抗 拉 强 度 Rm Mpa 伸 长 率 A % 冲击 试验 冷弯 试验 温 度 ℃ 冲 击 功 J 弯 曲 角 度 弯 轴 直 径 GB/T12229 -2005 WCB ZG250-485 0.30 1.00 0.60 0.045 0.04 250 485 22 断面收缩率 ψ 35 % GB/T12230 -89 CF8 0.08 1.50 2.0 0.04 0.04 206 485 35 GB/T8163- 1999 10 0.07 0.13 0.35 0.65 0.17 0.37 0.035 0.035205 335 475 24 GB/T8163- 1999 20 0.17 0.23 0.35 0.65 0.17 0.37 0.035 0.035245 410 550 20 GB/T699-- 1999 20 0.17 0.23 0.35 0.65 0.17 0.37 0.035 0.035245 410 25 断面收缩率 ψ 55 % GB/T700-- 2006 Q235A 0.22 1.40 0.35 0.050 0.045 235 370 500 26 GB/T700-- 2006 Q235B 0.20 1.40 0.35 0.045 0.045 235 370 500 26 20℃27 180 1.5a JB4726-- 2000 20 0.17 0.23 0.60 1.00 0.17 0.37 0.020 0.030215 390 540 24 34 HB106～159 JB4726-- 2000 16Mn 0.13 0.19 1.20 1.60 0.20 0.60 0.020 0.030275 450 600 20 31 HB121～178 JB4726-- 2000 1Cr5Mo 0.15 0.60 0.50 0.020 0.030390 590 760 18 34 HB174～229 GB713 — 2008 Q245R 0.20 0.50 1.00 0.35 0.015 0.025245 400 520 25 0℃31 180 1.5a GB713 — 2008 Q345R 0.20 1.20 1.60 0.55 0.015 0.025345 510 640 21 0℃34 180 2a GB713 — 2008 15CrMoR 0.12 0.18 0.40 0.70 0.15 0.40 0.010 0.025295 450 590 19 20℃31 180 3a GB/T4237- 92 0Cr18Ni9 0.07 2.00 1.00 0.030 0.035 205 520 40 HB ≤187 GB4237-92 00C17Ni14 Mo2 0.030 2.00 1.00 0.030 0.035 177 480 40 HB ≤187 GB/T1591- 1994 Q345B 0.20 1.00 1.60 0.55 0.040 0.040345 470 630 21 0℃34 180 2a GB3531--- 1996 16MnDR 0.20 1.20 1.60 0.15 0.50 0.015 0.025315 490 620 21 -40℃ 27 180 2a 注：此表中的碳素钢和低合金钢的板厚均为6~ 16mm. 。
常用材料的化学成分和机械性能 材 料 标 准 号 化学成分 % ≤力学性能≥ 材 料 牌 号 C Mn Si S P 屈 服 点 Rel Mpa 抗 拉 强 度 Rm Mpa 伸 长 率 A % 冲击 试验 冷弯 试验 温 度 ℃ 冲 击 功 J 弯 曲 角 度 弯 轴 直 径 GB6479-- 2000 12 Cr5Mo 0.08 0.15 0.40 0.70 0.17 0.37 0.030 0.030 205 410 560 21 55 GB6479-- 2000 15 Cr5Mo 0.12 0.18 0.40 0.70 0.17 0.37 0.030 0.030 235 440 640 21 47 GB6479-- 2000 16Mn 0.12 0.20 1.20 1.60 0.20 0.60 0.030 0.030320 490 670 21 47 GB/T9711. 1-1997 L415 (X415) ≤ 0.26 ≤ 1.35 ≤ 0.030 ≤ 0.030 415 520 825 17 GB/T9711. 1-1997 L485 (X485) ≤ 0.23 ≤ 1.60 ≤ 0.030 ≤ 0.030 485 570 825 16 GB/T14976 -2002 0Cr18Ni9 0.07 2.00 1.00 0.030 0.035 205 520 35 Ni 8.00 ~ 11.00 Cr 17.00 ~19.00 注：此表中的碳素钢和低合金钢的板厚均为6~ 16mm. 。
