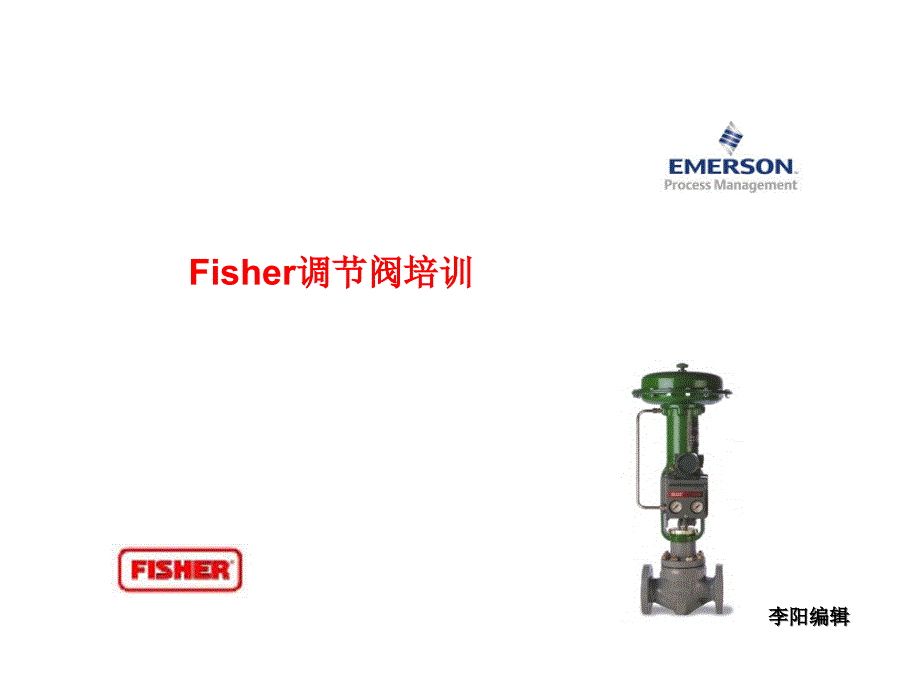

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,李阳编辑,Fisher,调节阀培训,李阳编辑Fisher调节阀培训,美国费希尔fisher调节阀基础知识以及产品介绍课件,我分公司,fisher,调阀均为电动调节阀和气动调节阀气动调节阀：气动调节阀就是以压缩空气为动力源，以气缸为执行器，,并借助于电,/,气阀门定位器、转换器、电磁阀、保位阀等附件驱动阀门，,（阀芯阀座相对移动）来实现开关量或比例式调节，接收控制信号：,420mA,电流信号并将电信号转变为压力信号（由定位器完成或电磁,阀完成）,来调节管道介质的流量、压力、温度等各种工艺参数气动调节阀优点：结构简单、动作可靠稳定、输出力大、安装维修方便、,价格便宜且防火防爆缺点：响应时间大、信号不适于远传电动调节阀：电动执行机构接收,420mA,电流信号,，通过电机的正反,转驱使阀芯阀杆产生相对位移（直行程、角行程）来改变阀芯和阀座,之间的截面积大小，控制管道介质的流量、温度、压力等工艺参数电动调节阀优点：动作快、适合远距离传送；节能（只在工作时才消耗,电），环保（无碳排放），安装快捷方便（无需复杂的气动管路和气泵,工作站）。
缺点：结构复杂、推力小、价格贵，适用于防爆要求不太高,及缺乏气源的场合直行程,反作用,角行程,正作用,气动薄膜式执行机构,直行程角行程气动薄膜式执行机构,气动调节阀组成：,调节阀执行机构,+,阀体部件其中，执行机构是调节阀的推动装置，它按信号压力的大小产生相应的推力，使推杆产生相应的位移，从而带动调节阀的阀芯动作80,年代末（日本）精小型调节阀出现，,在结构方面，将,单弹簧,的,气动薄膜,执行机构改为,多弹簧式薄膜,执行机构，,并将弹簧直接置于上下膜盖内，使支架大大地减小减轻；,它的突出特点是使调节阀的重量和高度下降,30,，流量提高,30,DVC2000,智能,定位器,DVC6000,智能,定位器,数字式阀门定位器接受阀门行程位置的反馈，以及供气压力、执行机构的气动压力,+420mA,电信号,多弹簧,气动调节阀组成：80年代末（日本）精小型调节阀出现，在结构方,气动调节阀分类：,直行程调节阀：,角行程调节阀：,1,、按调节阀动作方式（阀芯运动轨迹）分类：,a.,直行程调节阀,b.,角行程调节阀,2,、按调节阀调节方式分类：,a.,调节阀,(,调节切断阀,),带定位器,如国泰六期：,高、低加,正常,疏水调节阀,汽封供汽站调节阀,三级减温水调节阀,低压汽封减温水调节阀,#3,高加低负荷疏水调节阀,b.,切断阀,如六期,高、低加,危急,疏水调节阀,气动调节阀分类：直行程调节阀：角行程调节阀：1、按调节阀动作,3,、按执行机构输出位移方位分类：,a.,正作用执行机构：在输入信号增加时，阀杆,向,外移动（气关式）,b.,反作用执行机构：在输入信号增加时，阀杆,内,外移动（气开式）,c.,正体阀：阀杆移入阀体时流通面积减少，流量减小。
d.,反体阀：阀杆移入阀体时流通面积增多，流量增加气动调节阀分类：,生产过程中调节阀气开、气闭选择，,主要是从生产工艺安全考虑气动调节阀输出特性：,输出位移与压力信号成正比，当信号压力通过气室时，在薄膜上产生一个推力，使推杆移动并压缩弹簧当弹簧的反作用力与信号的压力在薄膜上产生的推力平衡时，推杆稳定在一个新的位置信号压力越大在薄膜上产生的推力就越大，则与它平衡的弹簧反作用力越大，推杆的位移越大推杆的位移就是执行机构直线输出位移，也成为行程3、按执行机构输出位移方位分类：a.正作用执行机构：在输入,直行程阀门执行机构及定位器,-667,型,/657,型执行机构用于高低加正常疏水等,气开：反作用执行机构,气闭：正作用执行机构,单弹簧,直行程阀门执行机构及定位器-667型/657型执行机构用,顶装手轮,657,气闭正作用执行机构,667,气开反作用执行机构,侧装手轮,直行程阀门执行机构及定位器,手轮的形式及应用,定位器,667,气开反作用调节阀,顶装手轮 657气闭正作用执行机构667气开反作用执,气动调节阀分类：,4,、气动执行机构按结构分类：,a.,气动薄膜（单、多弹簧）执行机构：输出直线位移。
b.,气动活塞（有、无弹簧）执行机构：输出直线位移或角位移,薄膜执行机构的优缺点优点：结构简单、可靠缺点：膜片承受的压力较低，最大膜室压力不能超过,250KPa,，加上弹簧要抵消绝大部分的压力，余下的输出力就很小了为了提高输出力，通常作法就是增大尺寸，使得执行机构的尺寸和重量变得很大；另一方面，工厂的气源通常是,500,700KPa,，它只用到了,250KPa,，气压没充分利用，这是不可取的，活塞执行机构解决了此问题为了充分用足工厂的气源压力来提高执行机构的输出力、减少其重量和尺寸，便产生了活塞执行机构DVC6010,双作用,气源,DVC6010,单作用,气源,气动活塞,式,气动薄膜,式,正作用,反作用,单作用,无弹簧,双作用,气动调节阀分类：4、气动执行机构按结构分类：a.气动薄膜（,气动调节阀分类：,气动活塞（有、无弹簧）执行机构：输出直线位移或角位移,直行程活塞执行机构,它主要用于配直行程的调节阀，它分为有弹簧式和无弹簧式两种,1,、无弹簧活塞执行机构 用于故障下要求阀保位的场合；用于大口径阀要求执行机构推力特别大的场合；,2,、有弹簧式活塞执行机构 大多数场合使用有弹簧的活塞执行机构，其特点是：在故障情况下，通过弹簧进行复位，实现故障开或故障关功能；可以抵抗不平衡力的变化，增加执行机构的刚度，提高调节阀的稳定性。
它的缺点是：弹簧会抵消一部分输出力；气缸内设弹簧，增加了气缸的长度和重量气缸,活塞环,活塞,上盖螺丝,活塞支架,阀杆连接件,推杆,O,型环,弹簧,行程限位,密封轴套,行程标尺,执行机构推杆,无弹簧,有弹簧,单作用、直行程活塞、弹簧式,气动调节阀分类：气动活塞（有、无弹簧）执行机构：输出直线位移,齿条,输出转轴,弹簧,1035,齿条式气缸角行程执执行机构,(,齿轮齿条、双活塞、弹簧复位角行程,),气动活塞式执行机构按其作用方式可分成,比例式和两位式两种,所谓比例式是指输入信号压力与推杆的行程成比例关系，这时它必须与阀门定位器配用两位式是根据输入执行机构活塞两侧的操作压力差来完成的活塞由高压侧推向低压侧，就使推杆由一个极端位置推移至另一个极端位置角行程活塞执行机构 角行程的活塞执行机构主要用于角行程类的调节阀，按气缸的安装方向，分为立式气缸和卧式气缸两种按,活塞的推杆驱动输出轴转动,的结构，常用的有：,曲柄连杆式；齿轮齿条式；活塞螺旋式立式曲柄连杆活塞执行机构,卧式齿轮齿条活塞执行机构,齿条输出转轴弹簧1035齿条式气缸角行程执执行机构气动活塞式,角行程执行机构及定位器,1052/size40,角行程执行机构,用于六期,#5#8,低加危急疏水调节阀,角行程执行机构及定位器1052/size40角行程执行机构,5,、按阀流量特性分为：,a.,线性、,b.,等百分比、,c.,抛物线、,d.,快关,气动调节阀分类：,控制阀的流量特性,压差恒定时阀门的流量特性称作固有流量特性。
在压差等参数变化条件下阀门的流量特性称作实际流量特性控制阀的流量特性是指控制阀的行程在0100的范围内与对应的流经控制阀的,流量之间的关系控制阀的,流量特性有三种,线性流量特性,等百分比流量特性,快开流量特性,不同的阀笼形状决定了阀门的不同流量特性,快关,线性,等百分比（对数）,（,1,）线性特性（线性）,线性特性的相对行程和相对流量成直线关系单位行程的变化所引起的流量变化是不变的流量大时，流量相对值变化小，流量小时，则流量相对值变化大2,）等百分比特性（对数）,等百分比特性的相对行程和相对流量不成直线关系，在行程的每一点上单位行程变化所引起的流量的变化与此点的流量成正比，流量变化的百分比是相等的所以它的优点是流量小时，流量变化小，流量大时，则流量变化大，也就是在不同开度上，具有相同的调节,精度,3,）,快开流量特性的特点,较小的阀门行程可获得较大的流量变化阀门开度增大一定程度时（如4060），流量增量趋减阀门开度接近最大时（如80100），流量增量趋于零4,）抛物线特性,（图中黄线）,流量按行程的二,方成,比例变化，大体具有线性和等百分比特性的中间特性从上述三种特性的分析可以看出，就其调节性能上讲，以等百分比特性为最优，其调节稳定，调节性能好。
5、按阀流量特性分为：a.线性、b.等百分比、c.抛物线、,气动调节阀分类：,按流向不同分为：流开和流关（闭）,流开：在阀芯节流处介质流动方向与阀门打开方向相同流关：在阀芯节流处介质流动方向与阀门关闭方向相同哪些阀需要进行流向选择，哪些不需要？单密封类的调节阀：单阀座、高压阀无平衡孔的单密封套筒阀需进行流量选择（通常选择流开）流开、流闭各有利弊：流开型阀门工作比较稳定，但自洁性和密封性较差，寿命短流闭型的阀寿命长、自洁性和密封性好，,但当阀杆直径小于阀芯直径时稳定性差当冲刷严重或有自洁要求时选择流闭两位型快关特性调节阀选择流闭流开 流关（闭）,气动调节阀分类：按流向不同分为：流开和流关（闭）,六期,Fisher,电动调节阀,型号,循环水至汽轮机冷油器冷却水调节阀,10,V150,ROTORK,（角行程）,连排至定排管道调节阀,2,EZ,ROTORK,（直行程）,凝结水小循环（再循环最小流量）调节阀,3,ET,ROTORK,（同上）,主凝结水调节阀,8,ET,ROTORK,凝结水溢流至凝补水箱调整门,42,EW CAV,ROTORK,闭冷水泵入口调节阀（闭冷水交换器出口）,8,ET,ROTORK,闭冷水回水至闭冷泵入口调节阀,8,ET,ROTORK,凝汽器补水调整门,2,ET,ROTORK,（,英国罗托克,）,ROTORK,直行程、角行程执行机构,六期Fisher电动调节阀型号循环水至汽轮机冷油器冷却水调节,六期,Fisher,气动调节阀,气动调节阀,型号,气动调节阀,型号,#1,高加正常疏水调节阀,(,智能气关式,),42 EWT 657/40,#6,低加危急疏水调节阀,6V150 SER B 1052/40,#1,高加危急疏水调节阀,(,气开式带就地手动,),42 EWT 667/46,#7,低加正常疏水调节阀,4 ET 667/45,#2,高加正常疏水调节阀,(,智能气关式,),64 EWT 657/45,#7,低加危急疏水调节阀,10V150 SER B1052/40,#2,高加危急疏水调节阀,(,气开式带就地手动,),64 EWT 667/70,#8,低加正常疏水调节阀（西侧）,6 ET 667/76,#3,高加正常疏水调节阀,(,智能气关式,),64 EWT 657/45,#8,低加危急疏水调节阀（东侧）,8V150 SER B 1052/40,#3,高加危急疏水调节阀,(,气开式带就地手动,),64 EWT 667/76,凝结水至汽封减温器调整门,1 EZ 667/30,#3,高加低负荷疏水调节阀,(,气智能关式,),3 ET 657/40,三级减温水调整门,(2,个,),2 ET 657/40,#5,低加正常疏水调节阀,2 ET 667/40,汽封溢流阀,6 ED 667/70,#5,低加危急疏水调节阀,4V150 SER B 1052/40,辅助蒸汽至汽封调整门,3 ED 657/40,#6,低加正常疏水调节阀,3 ET 667/45,主汽供汽封调整门,2 ESH 657/70,Fisher,执行机构：,ET,型,12,个,EWT,型,6,个,ED,型,2,个,EZ,型,2,个,1052/40,型,2,个,六期Fisher气动调节阀气动调节阀型号气动调节阀型号#1,（阀座）,（阀座保持架）,（阀芯）,（导向套）,Fisher,调节阀结构：,EZ,型直通单座球面阀：连排至定排疏水调整门,凝结水至汽封减。
