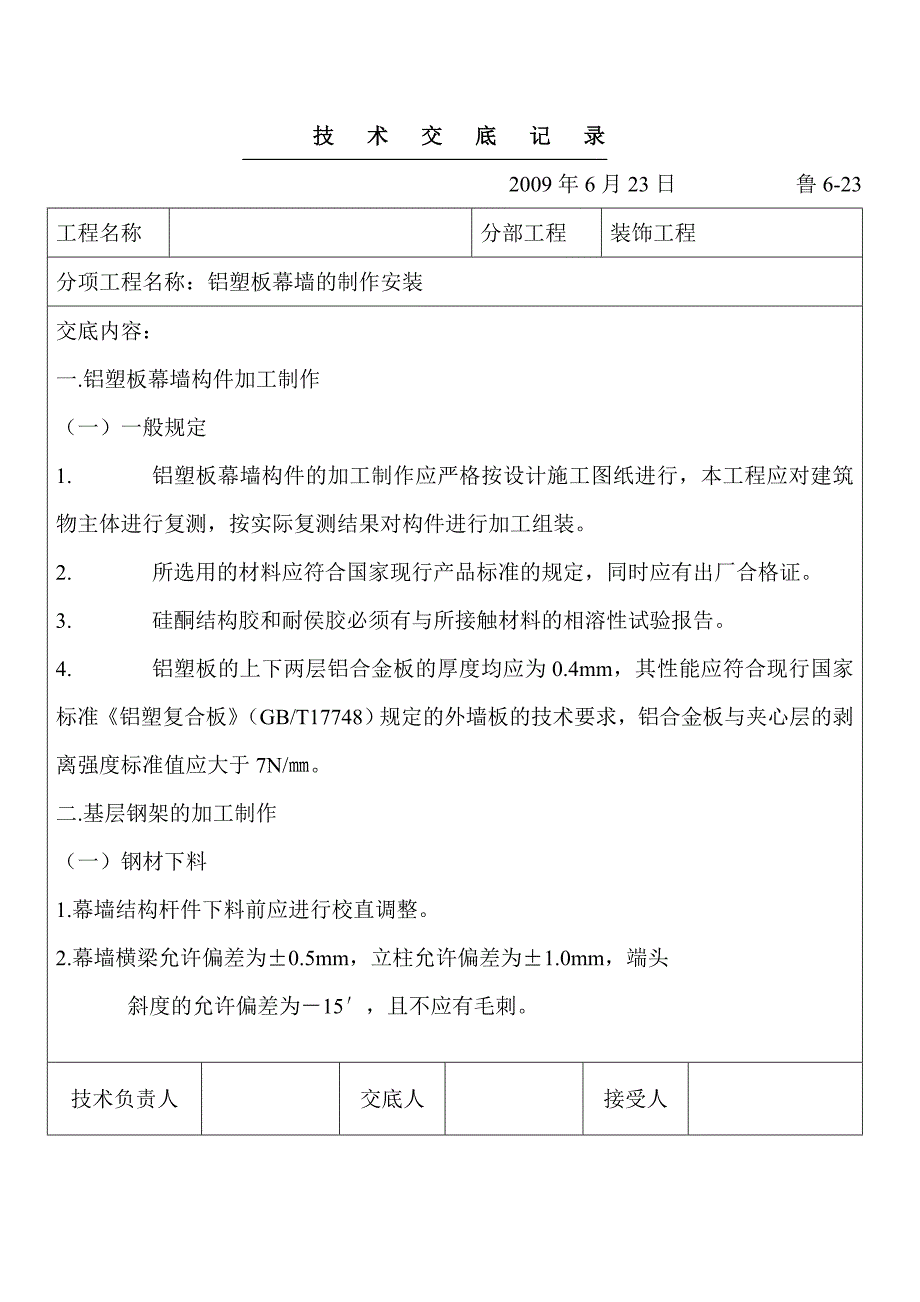

技技 术术 交交 底底 记记 录录2009 年 6 月 23 日 鲁 6-23工程名称分部工程装饰工程分项工程名称：铝塑板幕墙的制作安装交底内容：一.铝塑板幕墙构件加工制作（一）一般规定1.铝塑板幕墙构件的加工制作应严格按设计施工图纸进行，本工程应对建筑物主体进行复测，按实际复测结果对构件进行加工组装2.所选用的材料应符合国家现行产品标准的规定，同时应有出厂合格证3.硅酮结构胶和耐侯胶必须有与所接触材料的相溶性试验报告4.铝塑板的上下两层铝合金板的厚度均应为 0.4mm，其性能应符合现行国家标准《铝塑复合板》 （GB/T17748）规定的外墙板的技术要求，铝合金板与夹心层的剥离强度标准值应大于 7N/㎜二.基层钢架的加工制作（一）钢材下料1.幕墙结构杆件下料前应进行校直调整2.幕墙横梁允许偏差为±0.5mm，立柱允许偏差为±1.0mm，端头斜度的允许偏差为－15′，且不应有毛刺技术负责人交底人接受人技技 术术 交交 底底 记记 录录2009 年 6 月 23 日 鲁建 6-23工程名称分部工程装饰工程分项工程名称：铝塑板幕墙的制作安装交底内容：3.严格按施工图纸下料，有不明白的地方应向设计部门质疑。
4.当第一件零件下出后必须复检，以核对是否准确二）基层钢架焊接1.钢构件应符合现行国家标准《钢结构工程质量检验标准》 （GB50221）的有关规定钢构件表面防锈处理应符合国家标准《钢结构工程施工及验收规范》 （GB50205）的有关规定2.钢结构焊接、螺栓连接应符合国家现行标准《钢结构设计规范》 （GBJ17）及《钢结构焊接技术规程》 （JGJ81）的有关规定三.铝塑复合板的加工1.在切割铝塑复合板内层铝板和聚乙烯塑料时，应保留不小于 0.3mm 厚的聚乙烯塑料，并不得划伤外层铝板的内表面2.打孔、切口等外露的聚乙烯塑料及胶缝，应采用中性硅酮耐侯密封胶密封3.在加工过程中铝塑复合板严禁与水接触四.安装施工（一）一般规定1.安装应在主体工程验收后进行技术负责人交底人接受人技技 术术 交交 底底 记记 录录2009 年 6 月 23 日 鲁建 6-23工程名称 分部工程装饰工程分项工程名称：铝塑板幕墙的制作安装交底内容：2.幕墙的构件和附件的材料品种、规格、色泽和性能应符合设计要求二）安装施工准备1.搬运、吊装构件时不得碰撞、损坏和污染构件2.构件储存时应依照安装顺序排列放置，放置架应有足够的承载力和刚度。
在室外储存时应采取保护措施3.构件安装前应检查制造合格证，不合格的构件不得安装三）安装1.安装施工测量应与主体结构的测量配合，其误差应及时调整2.幕墙立柱的安装应符合下列规定：（1）安装标高偏差不应大于 3mm，轴线前后偏差不应大于 2mm，左右偏差不应大于 3mm2）相邻两立柱安装标高偏差不应大于 3mm，同层立柱的最大标高偏差不应大于 5mm，相邻两根立柱的距离偏差不应大于 2mm3.幕墙横梁安装应符合下列规定：技术负责人交底人接受人技技 术术 交交 底底 记记 录录2009 年 6 月 23 日 鲁建 6-23工程名称 分部工程装饰工程分项工程名称：铝塑板幕墙的制作安装交底内容：（1）相邻两根横梁的水平标高偏差不应大于 1mm，同层标高偏差：当一幅幕墙宽度小于或等于 35m 时，不应大于 5mm；当一幅幕墙宽度大于35m 时，不应大于 7mm4.铝塑复合板安装应符合下列规定：（1）应对横竖连接件进行检查、测量、调整2）安装时，左右、上下的偏差不应大于 1.5㎜；（3）金属板空缝安装时，必须有防水措施，并应有符合设计要求的排水出口；（4）填充硅酮耐候密封胶时，金属板缝的宽度、厚度应根据硅酮耐候密封胶的技术参数，经计算后确定。
5）幕墙钢构件施焊后，其表面应采取有效的防腐措施6）幕墙的竖向和横向板材的组装允许偏差应符合下表一的规定7）幕墙安装允许偏差应符合表二规定技术负责人交底人接受人技技 术术 交交 底底 记记 录录2009 年 6 月 23 日 鲁建 6-23工程名称 分部工程装饰工程分项工程名称：铝塑板幕墙的制作安装交底内容：表一 幕墙竖向和横向板材的组装允许偏差（㎜）项 目尺寸范围允许偏差检查方法相邻两竖向板材间距尺 寸（固定端头）±2.0钢卷尺两块相邻的石板、金属 板±1.5靠尺相邻两横向板材的间距 尺寸间距小于或等于 2000 时 间距大于 2000 时±1.5 ±2.0钢卷尺分格对角线差对角线小于或等于 2000 时 对角线大于 2000 时≤3.0 ≤3.5钢卷尺或伸缩尺相邻两横向板材的水平 标高差≤2钢板尺或水平仪构件长小于或等于 2000 时≤2 横向板材水平度构件长大于 2000 时≤3水平仪或水平尺竖向板材直线度2.52.0m 靠尺、钢板尺表二 幕墙安装允许偏差（㎜）项 目允许偏差（mm）检查方法高度（H） （m）H≤30≤1060≤H＞30≤1590≤H＞60≤20竖缝及墙面垂直度H＞90≤25激光经纬仪或经纬仪幕墙平面度≤2.52m 靠尺、钢板尺竖缝直线度≤2.52m 靠尺、钢板尺横缝直线度≤2.52m 靠尺、钢板尺缝宽度（与设计值比较）±2卡尺两相邻面板之间接缝高低差≤1.0深度尺技术负责人交底人接受人技技 术术 交交 底底 记记 录录2009 年 6 月 23 日 鲁建 6-23工程名称 分部工程装饰工程分项工程名称：铝塑板幕墙的制作安装交底内容：五.注胶清理缝隙，贴保护带，注密封胶，用力均匀，嵌缝饱满，顺直。
六.保护和清洗1.对幕墙的构件、面板等应采取保护措施，不得发生变形、变色、污染等现象2.幕墙施工中其表面的粘附物应及时清除3.幕墙工程安装完成后，应制定清洁方案，清扫时应避免损伤表面4.清洗幕墙时，清洁剂应符合要求，不得产生腐蚀和污染七.安全注意事项1.幕墙安装施工的安全措施除应符合现行行业标准《建筑施工高出作业安全技术规范》（JGJ80）的规定外，还应遵守施工组织设计确定的各项要求2.安装幕墙用的施工机具和吊蓝在使用前应进行严格检查，符合规定后方可使用3.施工人员作业时必须戴安全帽，系安全带，并配备工具袋技术负责人交底人接受人技技 术术 交交 底底 记记 录录2009 年 6 月 23 日 鲁建 6-23工程名称 分部工程装饰工程分项工程名称：铝塑板幕墙的制作安装交底内容：4.工程的上下部交叉作业时，结构施工层下方应采取可靠的安全防护措施5.现场焊接时，在焊接下方应设防火斗6.脚手板上的废弃物应及时清理，不得在窗台、栏杆上放置施工工具八.以上未尽事宜现场另行交代技术负责人交底人接受人。
