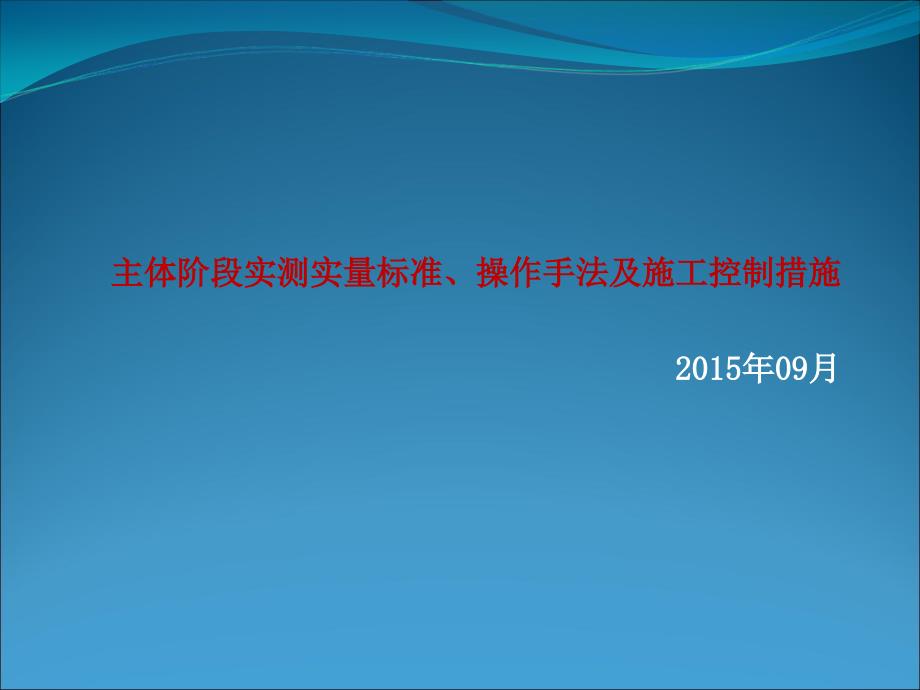

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,主体阶段实测实量标准、操作手法及施工控制措施,2015,年,09,月,混凝土结构工程,分部工程,序号,实测内容,允许偏差,检测工具,混,凝,土,工,程,1,截面尺寸,5,，,8mm,卷 尺,2,平 整 度,0,，,8mm,靠尺、塞尺,3,垂 直 度,0,，,8mm,5m,靠 尺,4,顶板水平度,0,，,15mm,激光投线仪、测距仪,5,楼面标高,10mm,激光投线仪、卷尺,6,楼板厚度,-5,，,8mm,超声波楼板测厚仪（非破损）或卷尺（破损法）,7,施工控制线,8,轴线偏差,0,，,5mm,红外经纬仪、,5m,通线、点位板,9,净空尺寸,-20,，,20mm,5m,钢卷尺、激光测距仪,10,阴阳角方正,0,，,4mm,阴阳角测量尺,11,房间方正度,0,，,10mm,5,米钢卷尺、激光扫平仪,12,开间、进深,10,，,10mm,5,米钢卷尺、激光测距仪,13,地面平整度,4mm,2,米靠尺、楔形塞尺,14,观 感,红色字体是指剪力墙不抹灰时增加实测内容,示意图,混凝土墙面截面尺寸：,测量方法：,同一墙、柱面作为,1,个实测区，,100%,检查。
每个实测区从地面向上,300mm,和,1500mm,各测量截面尺寸,1,次，选取其中与设计尺寸偏差最大的数，作为,1,个计算点合格指标：,-5,，,8 mm,测量工具：,5m,卷尺,混凝土墙面表面平整度：,测量方法：,当所选墙长度小于,3,米时，同一面墙,4,个角（顶部及根部）中取左上及右下,2,个角按,45,度角斜放靠尺，累计测,2,次，作为,2,个计算点当所选墙长度大于,3,米时，除按,45,度角测量两次表面平整度外，还需在墙长度中间及下部水平放靠尺测量,2,次表面平整度，作为,4,个计算点，跨洞口（第五尺）部位必测第二尺距地面约,20cm,，第二、四尺墙长小于,3m,取消）,2,、,当取消抹灰层时，取样、测量和记录参照抹灰墙面平整度相关要求,合格指标：,0,，,8mm,测量工具：,2,米靠尺、楔形塞尺,混凝土墙面表面垂直度：,测量方法：,1,、,墙长度小于,3,米时，同一面墙距两端头阴阳角约,30cm,位置，按以下原则实测,2,次：一是靠尺顶端接触到顶板时测,1,次，二是靠尺底端接触到地面时测,1,次，作为合格率的,2,个计算点洞口一侧为必测部位当墙长度大于,3,米时，靠尺在长度、高度方向居中时额外加测,1,次，作为合格率的第,3,个计算点。
砼柱：任选砼柱四面中的两面，分别将靠尺顶端接触到上部砼顶板和下部地面位置时各测,1,次垂直度，作为合格率的,2,个计算点合格指标：,0,，,8mm,（层高大于,5,米：,0,，,10mm,）,测量工具：,2,米靠尺,混凝土顶棚水平度极差：,测量方法：,用激光扫平仪打出一条水平基准线同一实测区距顶板天花线约,30cm,处位置选,4,个角点，以及板跨几何中心位（若板单侧跨度较大可在中心部位增加,1,点），分别测量砼顶板与水平基准线之间的,5,个垂直距离以最低点为基准零点，计算另外四点与零点的极差极差,15mm,时合格；极差,20mm,时，,5,个偏差值的实际值作为判断合格率的,5,个计算点最大偏差值,20mm,时，,5,个偏差值均按最大偏差值计，作为判断该合格率的,5,个计算,合格指标：,0,，,15mm,测量工具：,激光扫平仪、具有足够刚度的,5,米钢卷尺,混凝土楼面标高：,测量方法：,利用激光投线仪、钢卷尺及楼层标高基准线，测量楼地面标高偏差，,检查位置在板块四角距墙边,300mm,附近及板块中央的相对标高之间的偏差，检查 点与检查点相对高差在,10mm,以上视为超标合格指标：,合格标准,：【,-10,，,+10,】,mm,测量工具：,激光扫平仪、具有足够刚度的,5,米钢卷尺,示意图,混凝土楼板厚度：,测量方法：,测量所抽查跨的楼板厚度，当采用非破损法测量时将测厚仪发射探头与接收探头分别置于楼板的上下两侧，移动接收探头，当显示为最小值时，即为楼板厚度；当采用破损法测量时，可用电钻在板中钻孔（注意避开预埋电线管等），以卷尺测量孔眼厚度。
1,个实测值作为判断合格率的,1,个计算点合格指标：,-5,，,8mm,测量工具：,超声波楼板测厚仪（非破损）或卷尺（破损法）,施工控制线设置（砼结构阶段）,一套房，,14,个实测区1,、,合格标准：砌筑控制线、抹灰控制线、标高控制线,2,、每一面墙、每一个卫生间、每一个厨房各作为一个实测区，测量部位选择正手墙面3,、测量方法：采用目测、尺量方法，检查同一个实测区是否设置二线，其尺寸是否符合设计要求4,、测量工具：,5m,钢卷尺,测量方法：,采用红外经纬仪（铅垂仪）在测区内架设，以首层基准点释放每层的基准点进行抽查，再使用每层墙体规方线引出每层的基准点，与释放的基准点进行核对，检查是否存在偏差；,合格指标：,0,、,5mm,测量工具：,红外经纬仪、,5m,通线、点位板,混凝土轴线偏差：,混凝土工程室内净高尺寸：,测量方法：,在 房间地面的,4,个角部区域，距地脚边线,30cm,附近各选取,1,点，在地面几何中心位选取,1,点，测出找平层地面与天花顶板间的,5,个垂直距离，即当前施工阶段,5,个室内净高实测值合格指标：,-20,、,20mm,测量工具：,5m,钢卷尺、激光测距仪,阴阳角方正度：,测量方法：,选取对观感影响较大的阴阳角，同一个部位，从地面向上,300mm,和,1500mm,位置分别测量,1,次。
作为该实测指标合格率的,2,个计算点合格指标：,0,、,4mm,测量工具：,阴阳角测量尺,房间方正度：,测量方法：,距墙体,30,60cm,范围内弹出方正度控制线，并做标识和保护，实测前用,5,米卷尺或激光扫平仪对弹出的两条方正度控制线，以短边墙为基准进行校核，无误后采用激光扫平仪打出十字线或吊线方式，沿长边墙方向测量,3,个位置（两端和中间）与控制线之间的距离合格指标：,0,、,10,m,测量工具：,5,米钢卷尺、激光扫平仪,房间开间、进深偏差：,测量方法：,同一实测区内按开间（进深）方向测量墙体两端的距离，各得到两个实测值，比较两个实测值与图纸设计尺寸，找出偏差的最大值合格指标：,-10,、,10,m,测量工具：,5,米钢卷尺、激光测距仪,地面平整度：,测量方法：,任选同一功能房间地面的,2,个对角区域，按与墙面夹角,45,度平放靠尺测量,2,次，房间中部测量一次，共,3,次客,餐厅或较大房间地面的中部加测,1,次同一房间内的,3,或,4,个实测值，作为判断该指标合格率的,3,或,4,个计算点合格指标：,（,1,）毛坯房交付地面或龙骨地板基层表面平整度,4mm,；,（,2,）面层为瓷砖或石材的地面基层表面平整度,4mm,；,（,3,）装修房地板交付面表面平整度,3mm,；,测量工具：,2,米靠尺、楔形塞尺,模 板 工 程,墙、柱模板质量控制,1,、按照方案施工,2,、在全部墙柱边,30cm,处弹下口双控制线，用以复核墙、柱模板下口位置,3,、支设平板模板时，在墙柱上口,30cm,处的模板上弹线做定位控制。
根据上口控制线进行墙柱上口、边模、吊模定位在柱脚安装定位筋：即用,10#,冲击钻头在柱脚定位墨线内侧打孔，深度,50mm,左右，每边两个，插入,100mm,长,10,定位钢筋有效防止柱脚模板往内侧偏移引起尺寸偏差柱子截面尺寸偏差预防措施,定位钢筋实例,定位钢筋,定位钢筋,制作定位箍筋，柱子钢筋偏移，引起尺寸偏差5、柱子钢筋尺寸偏差预防措施,剪力墙：第一排螺杆离地小于,200mm,，最上面一排螺杆小于,500mm,；外围墙柱模板伸入下层结构至少,200mm,，利用下层对拉螺栓加固，控制外墙垂直度剪力墙外墙根部下一楼层结构预埋螺杆，防止楼层错缝，接茬处粘贴海绵条如图所示,:,剪力墙拼缝处止浆条做法,做法说明,1,、剪力墙模板处拼缝处止浆条应与钢管形成可靠支撑（即支撑与水平钢管上）2,、剪力墙模板处拼缝处止浆条应与钢管形成可靠支撑（即支撑与水平钢管上）3,、阴角部位止浆条应设置连续，确保止浆效果4,、加固需采用顺直均匀的方木，不得采用钢管加固1,、顶托伸出长度应控制在,20cm,以内，并采用双钢管（或双立方）做水平支撑，钢管（或木方）伸出异形柱（剪力墙）加固做法,做法说明,1,、阴角部位相邻水平钢管用直角扣件固定，以确保异型柱成为整体，避免阴角变形漏浆 或胀模,2,、墙、板竖向阴角均设置通长木方加固；防止模板加固时变形漏浆，不得采用钢管。
方木应顺直、均匀且布置应连续7、垂直度、平整度尺寸偏差预防措施,过程全数检查及时纠正是关键,垂直度全数检查记录在相应位置,梁、板砼浇筑时，派专人对板平整度及墙柱垂直度进行跟踪检查,在板面上采用扫平仪及钢卷尺对模板表面标高及平整度进行复核、验收，满足要求方可进行下道工序施工楼梯部位剪力墙模板做法,做法说明,1,、楼梯剪力墙有上层楼梯斜板继续施工的一面要求竖向模板一次性施工至上层休息平台，在砼浇筑完成后该部位模板不拆除；,2,、上层施工时仅加固即可电梯井剪力墙做法,做法说明,1,、电梯井上口模板不得过高，宜比上层地面标高高,20cm,左右（本工程为便于卫生间翻边施工）2,、电梯井模板上口应设销口楞，再进行侧向支撑，以保证上口模板不变形3,、电梯井加固必须采用顺直、均匀的方木制作竖向木楞，不得采用钢管4,、电梯井阴角必须采用顺直、均匀的方木电梯井门洞加固做法,做法说明,1,、电梯井门洞两侧模板必须采用水平方木对撑，支撑间距不大于,60cm,，确保加固到位电梯井门洞模板做法,做法说明,1,、电梯井门洞顶部梁底模板两侧应背顺直方木两道，两侧搁置在门洞侧模方木上口2,、不得仅板模板搁置在方木上口，以防门洞顶部模板下垂。
模板施工要求,做法说明,1,、模板施工时宜在顶板上预留清扫孔2,、施工完毕后应保持板面、梁内清洁降板部位吊模施工要求,做法说明,1,、卫生间、阳台等降板部位吊模若采用木模，应使用规整方木，不要随意接头，以确保砼成型美观吊模根部收平铁板应伸进吊模下口,吊模拆除后应达到不吃模、不烂根、,线角顺直的效果不合格的吊模收平,后浇带支撑,梁板后浇带采用独立的支撑体系，与主体架体一起搭设，主体模板拆除时后浇带部分架体不拆，模板就不受影响，从而保证后浇带两侧沉降一致，后浇带浇筑后无错台、下沉、漏浆现象；,施工缝处理,弹柱边线、切边、剔除软弱层,墙体弹出剔凿线准备进行剔凿,墙体下口与楼板交接处软弱层剔除,施工缝剔毛至石子,规范,【GB50204-2002,第,7.4.5,条,】,规定,:,确定施工缝位置的原则为：尽可能留置在受剪力较小的部位楼梯施工缝一般留置在,L,n,/3,（,L,n,梯段净跨）处，即约第三个踏步处混凝土浇筑,混凝土浇筑后,成品保护,。
