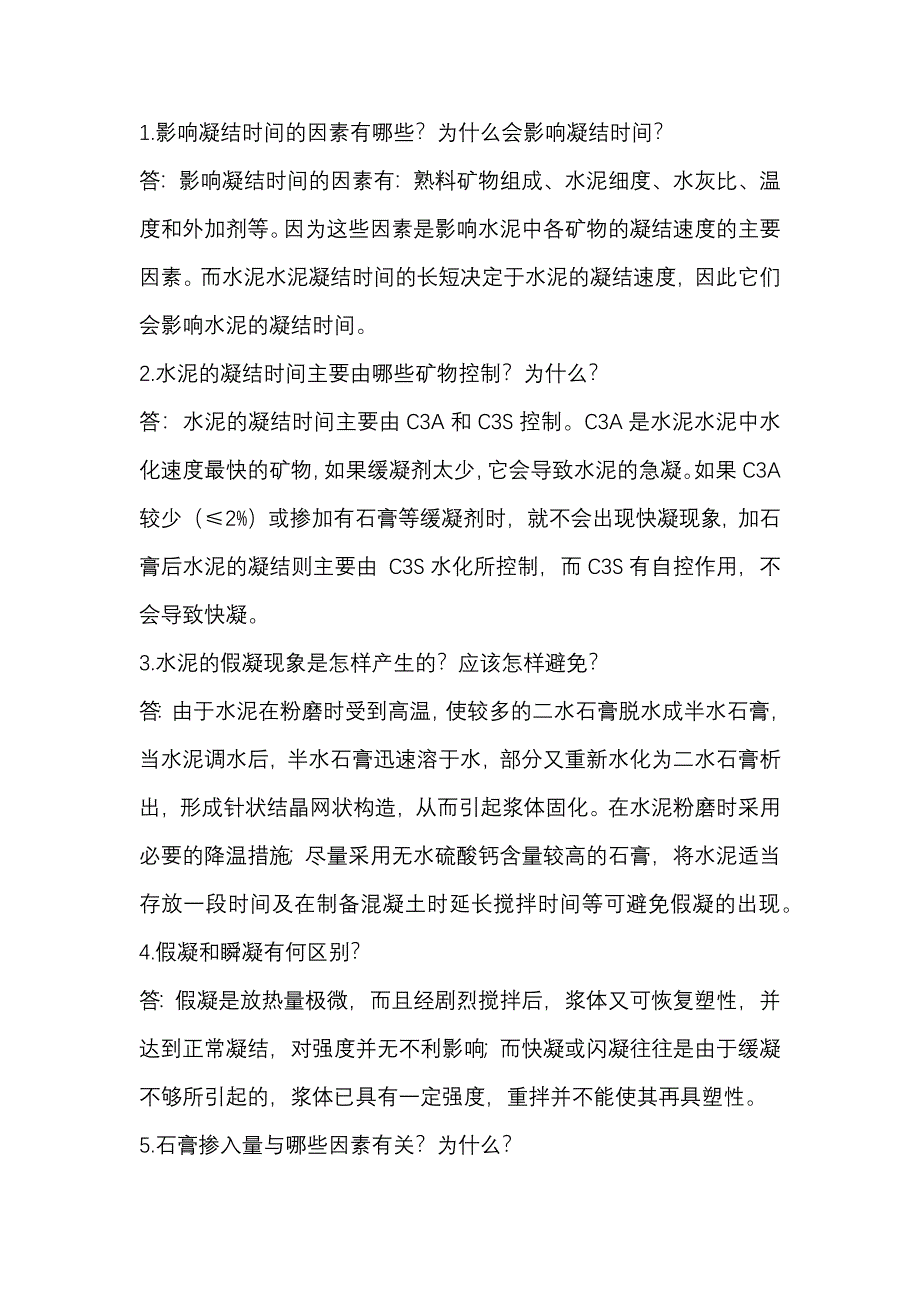

1.影响凝结时间的因素有哪些？为什么会影响凝结时间？答：影响凝结时间的因素有：熟料矿物组成、水泥细度、水灰比、温度和外加剂等因为这些因素是影响水泥中各矿物的凝结速度的主要因素而水泥水泥凝结时间的长短决定于水泥的凝结速度，因此它们会影响水泥的凝结时间2.水泥的凝结时间主要由哪些矿物控制？为什么？答：水泥的凝结时间主要由C3A和C3S控制C3A是水泥水泥中水化速度最快的矿物，如果缓凝剂太少，它会导致水泥的急凝如果C3A较少（≤2%）或掺加有石膏等缓凝剂时，就不会出现快凝现象, 加石膏后水泥的凝结则主要由 C3S水化所控制，而C3S有自控作用，不会导致快凝3.水泥的假凝现象是怎样产生的？应该怎样避免？答：由于水泥在粉磨时受到高温，使较多的二水石膏脱水成半水石膏，当水泥调水后，半水石膏迅速溶于水，部分又重新水化为二水石膏析出，形成针状结晶网状构造，从而引起浆体固化在水泥粉磨时采用必要的降温措施；尽量采用无水硫酸钙含量较高的石膏，将水泥适当存放一段时间及在制备混凝土时延长搅拌时间等可避免假凝的出现4.假凝和瞬凝有何区别？答：假凝是放热量极微，而且经剧烈搅拌后，浆体又可恢复塑性，并达到正常凝结，对强度并无不利影响；而快凝或闪凝往往是由于缓凝不够所引起的，浆体已具有一定强度，重拌并不能使其再具塑性。
5.石膏掺入量与哪些因素有关？为什么？答：1）石膏的种类：石膏除了二水石膏外，还有硬石膏及工业副石膏, 硬石膏在常温下的溶解度比二水石膏大，但其溶解速度很慢，故其掺入量应比二水石膏要适当增加2）熟料中C3A含量：熟料中C3A含量是石膏掺量最主要的影响因素C3A含量高，石膏掺量应相应增加，反之则减少3）熟料中SO3含量：由于使用原燃料、配料的缘故，以及部分立窑采用石膏、重晶石等作为矿化剂，熟料中常含有少量 SO3 ，当熟料中 SO3 含量较高时，则要相应减少石膏掺量4）水泥细度：熟料中，在相同C3A含量的情况下，当水泥粉磨得较细时，其比表面积增大，水化加快，则应适当增加石膏掺量5）混合材的种类与掺量：水泥中掺加不同品种和数量的混合材时，其石膏掺入量也不同6.硅酸盐水泥熟料中主要矿物对强度的发展有什么影响？有哪些因素影响水泥强度？答：1）主要矿物对经强度发展的影响： C3S早期强度高，强度的绝对值和强度的增进率较大；C2S：早期强度低，但28d以后强度仍能较快增长，一年后其强度可以赶上甚至超过阿利特的强度；C3A早期强度较高，但绝对值不高它的强度3d之内就大部分发挥出来，以后却几乎不再增长，甚至倒缩；C4AF早期强度类似于铝酸三钙，而后期还能不断增长，类似于硅酸二钙。
2)影响水泥强度的因素有：熟料的矿物组成；水泥细度；施工条件包括水灰比及密实程度、养护温度、外加剂等7.硬化水泥浆体的体积变化是由哪些因素引起的？这些因素是怎样使体积变化的？答：体积变化主要是由化学减缩，湿胀干缩和碳化收缩等因素引起的化学减缩：是由水泥在水化硬化过程中，无水的熟料矿物转变为水化产物，固相体积大大增加，而水泥浆体的总体积却在不断缩小引起的湿胀干缩：硬化水泥浆体的体积随其含水量而变化浆体结构含水量增加时，其中凝胶粒子由于分子吸附作用而分开，导致体积膨胀，如果含水量减少，则会使体积收缩碳化收缩：是在一定的相对湿度下，硬化水泥浆体中的水化产物如Ca(OH)2、C-S-H等会与空气中的CO2作用，生成CaCO3和H2O，造成硬化浆体的体积减少8.影响水泥水化放热速率的主要因素有哪些？答：影响水泥水化放热速率的主要因素有: 熟料矿物组成及其固溶情况，熟料的煅烧与冷却条件，水泥的粉磨细度、水灰比、养护温度、水泥储存时间等9.怎样提高水泥抗渗性？答：1）合理控制水灰比，减小水泥浆体或混凝土内部孔径尺寸；2 ）改变孔级配，变大孔为小孔以及尽量减小连通孔等途径来提高抗渗性；3）使混凝土充气搅拌、捣实等。
10.硬化水泥浆体中的水都能结冰吗？哪些水才对抗冻性产生不利影响？答：硬化水泥浆体中的水还是都能结冰，只有毛细孔内的水和自由水才会结冰因此，所以只有这两种水才会对抗冻性产生不利影响11.如何提高水泥抗冻性？答：1）增加熟料中C3S含量或适当提高水泥石中石膏掺入量；2）降低水灰比；3）在低温下施工时，采用适当的养护保温措施，防止过早受冻，或在混凝土中掺加引气剂，使水泥石内形成大量分散极细的气孔等12.侵蚀的类型有哪些？试述每一种侵蚀的原因答：1）淡水侵蚀：水化产物必须在一定的CaO浓度下才能稳定，硬化水泥浆体受淡水侵析时，其组成逐渐被水溶解并在水流动时被带走，失去水化产物稳定的条件，最终导致水泥石结构破坏2）酸和酸性水侵蚀：硬化水泥浆体与酸性溶液接触时，其化学组分就会直接溶析或与酸发生化学反应形成易溶物质被水带走，从而导致结构破坏3）硫酸盐侵蚀：介质溶液中的硫酸盐与水泥石组分反应形成钙矾石而产生结晶压力，造成膨胀开裂，从而破坏硬化浆体结构13.何谓碱-集料反应？在水泥生产中和应用中如何避免或减轻碱-集料反应？答：当水泥浆体结构中碱含量较高，而配制混凝土的集料中含有活性物质时，水泥石结构经过一定时间后会出现明显的膨胀开裂，甚至剥落溃散等破坏现象称为碱-集料反应。
避免或减轻碱-集料反应的措施有：尽量降低水泥中碱含量，采取适当粒径的集料、降低活性集料含量、或根据实际掺加适量活性氧化硅或火山灰、粉煤灰等14.如何改善硬化水泥浆体的耐久性？答：1）选择适当组成的水泥；2) 掺适量混合材料；3) 提高施工质量；4）进行表面处理包括表面化学处理及表面涂覆和贴面处理等。
