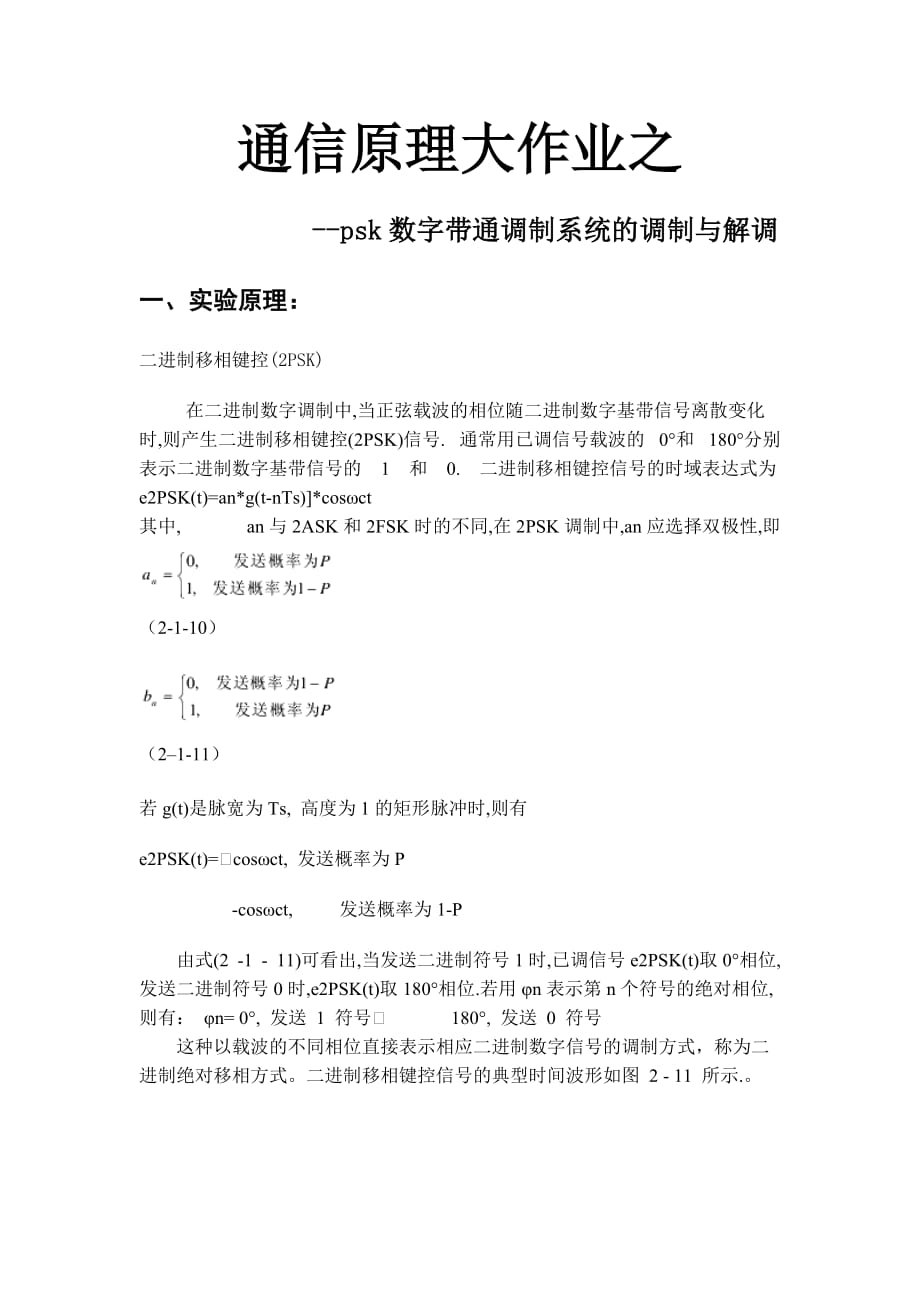

通信原理大作业之 --psk数字带通调制系统的调制与解调一、实验原理：二进制移相键控(2PSK)在二进制数字调制中,当正弦载波的相位随二进制数字基带信号离散变化时,则产生二进制移相键控(2PSK)信号. 通常用已调信号载波的 0和 180分别表示二进制数字基带信号的 1 和 0. 二进制移相键控信号的时域表达式为e2PSK(t)=an*g(t-nTs)]*cosωct 其中, an与2ASK和2FSK时的不同,在2PSK调制中,an应选择双极性,即 （2-1-10） （2–1-11）若g(t)是脉宽为Ts, 高度为1的矩形脉冲时,则有e2PSK(t)=cosωct, 发送概率为P-cosωct, 发送概率为1-P由式(2 -1 - 11)可看出,当发送二进制符号1时,已调信号e2PSK(t)取0相位,发送二进制符号0时,e2PSK(t)取180相位.若用φn表示第n个符号的绝对相位,则有： φn= 0, 发送 1 符号 180, 发送 0 符号 这种以载波的不同相位直接表示相应二进制数字信号的调制方式，称为二进制绝对移相方式。
二进制移相键控信号的典型时间波形如图 2 - 11 所示.图 2 – 11 二进制移相键控信号的时间波形二进制移相键控信号的调制原理图如图 2 - 12 所示. 其中图(a)是采用模拟调制的方法产生2PSK信号,图(b)是采用数字键控的方法产生2PSK信号图 2- 12 2PSK信号的调制原理图2PSK信号的解调通常都是采用相干解调, 解调器原理图如图 2- 13 所示在相干解调过程中需要用到与接收的2PSK信号同频同相的相干载波图 2- 13 2PSK信号的解调原理图2PSK信号相干解调各点时间波形如图 2 - 14 所示.当恢复的相干载波产生180倒相时,解调出的数字基带信号将与发送的数字基带信号正好是相反，解调器输出数字基带信号全部出错图 2 -142PSK信号相干解调各点时间波形 这种现象通常称为"倒π"现象.由于在2PSK信号的载波恢复过程中存在着180的相位模糊,所以2PSK信号的相干解调存在随机的"倒π"现象,从而使得2PSK方式在实际中很少采用二、2PSK的调制与解调仿真调制仿真 (1)建立simulink模型方框图如下：在二进制数字调制中,当正弦载波的相位随二进制数字基带信号离散变化时,则产生二进制移相键控(2PSK)信号。
在此用已调信号载波的 0和 180分别表示二进制数字基带信号的 1 和 0用两个反相的载波信号进行调制，其方框图如下：2PSK信号调制的simulink的模型图其中Sin wave和Sin wave2是反相的载波，正玄脉冲作为信号源两个载波是幅度为3频率为4Hz采样时间为0.002s的反相信号2）各点的波形如下： 2PSK调制的各点时间波形解调仿真(1)建立simulink模型方框图如下：2PSK解调的simulink的模型图（2）各点的时间波形如下所示：2PSK解调各点的时间波形（3）结果分析由图可以看出其误码率为0.6667，由于没有噪声的影响所以误码率一般在0.5，由于系统的不准确性和码间影响所以误码率稍微偏大三、总结通过对数字信号的simulink建模仿真，使我数字键控的概念又有了更深的了解，而且也熟悉了simulink软件的操作由于个人能力有限，在设计和论文中可能存在种种的不足之处，通过这段时间的亲生经历，我感觉自己学到了：收集、整理资料、分析及处理问题等许多方面的知识。
