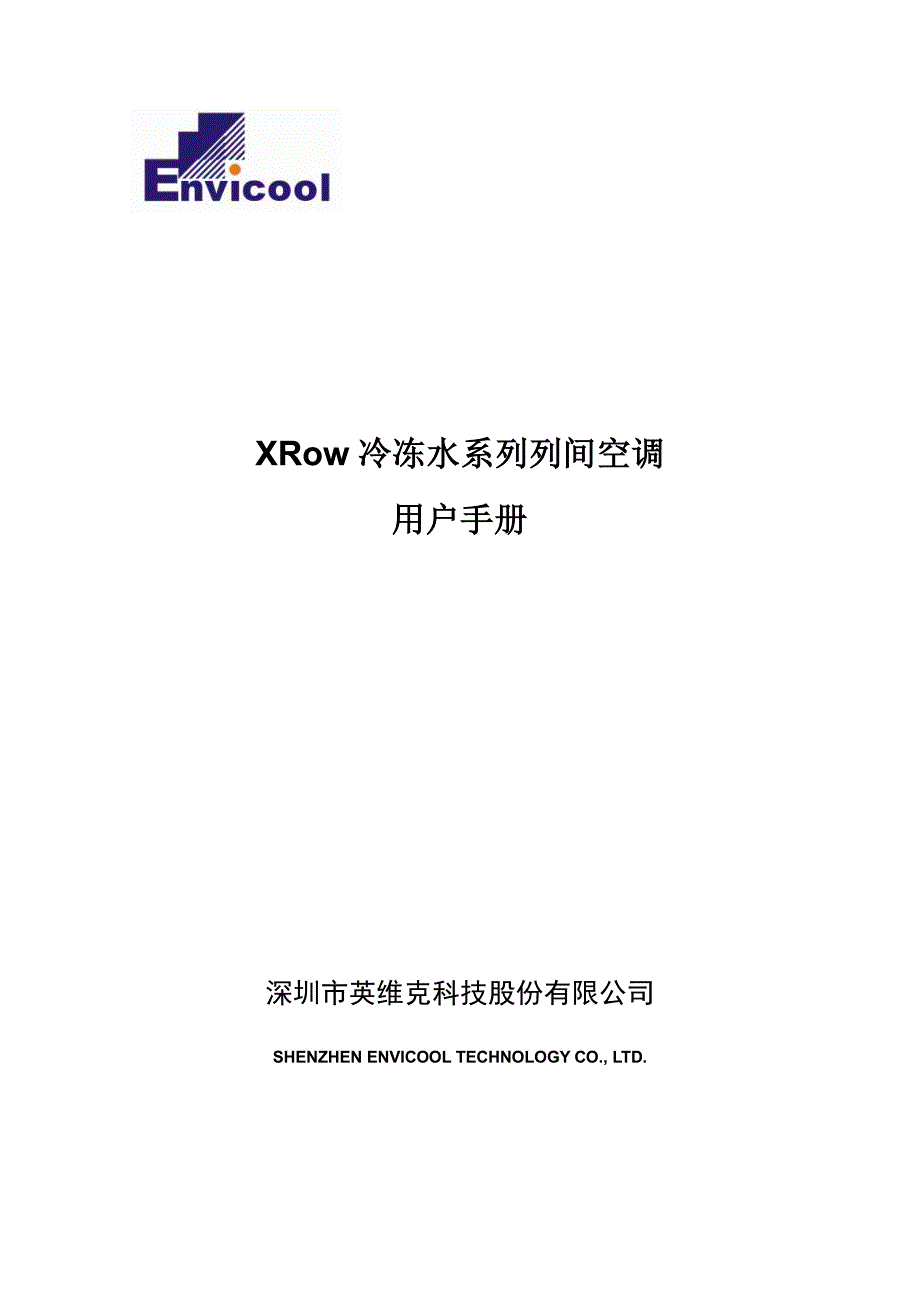

XRow 冷冻水冷冻水系列列间空调系列列间空调 用户手册用户手册 深圳市英维克科技股份有限公司 SHENZHEN ENVICOOL TECHNOLOGY CO., LTD. 深圳市英维克科技股份有限公司 1 目 录 第一章 概述 4 1.1 符合标准 4 1.2 适用范围 4 1.3 产品型号说明 4 1.4 产品说明与功能介绍 5 1.4.1 控制面板 . 6 1.4.2 室内机组 . 6 1.4.3 冷源分配单元. 6 1.4.4 机组系统图. 7 1.5 标配装置 8 1.5.1 EC风机 8 1.5.2 冷冻水二通水阀 8 1.5.3 温湿度采集模块 8 1.5.4 空气过滤器. 8 1.5.5 冷凝水泵. 8 1.5.6 水位开关. 8 1.5.7 水浸传感器. 8 1.6 选配装置 . 9 1.6.1 冷冻水三通水阀 . 9 1.6.2 送风导流板组件 . 9 1.6.3 烟感探测器 9 1.6.4 火灾探测器 9 1.6.5 单向阀 9 第二章 现场准备与安装 12 2.1 安装注意事项 12 2.1.1 储藏环境和运行环境要求 12 2.1.2 安装场所的准备 13 2.1.3 安装场地注意事项 13 2.2 机械参数 14 2.2.1 外形尺寸图 14 深圳市英维克科技股份有限公司 2 2.2.2 安装维护空间尺寸要求 . 15 2.2.3 机组包装尺寸及毛重 . 17 2.3 到货检查 18 2.4 机组的安装 18 2.4.1 XRow机组的固定 . 18 2.4.2 管道连接 . 20 2.4.3 电气连接 . 22 2.5 安装完成核对项目（清单） . 26 第三章 控制器 27 3.1 机组显示及界面 27 3.2 系统界面结构 27 3.2.1密码输入界面 27 3.2.2主页界面 28 3.2.3 参数设定界面 29 3.2.4系统状态界面 30 3.2.5当前告警界面 30 3.2.6历史告警界面 31 3.2.7温湿度曲线界面 31 3.2.8关机界面 32 第四章 系统运行 33 4.1 温度控制 33 4.1.1 制冷 . 33 4.1.2 加热（选配）. 33 4.2 湿度控制（选配） 33 4.2.1 加湿要求 . 33 4.2.2 加湿操作 . 33 4.3 通信 34 第五章 告警 35 5.1 告警解释及故障排除 35 5.1.1 湿度 . 35 5.1.2 温度 . 35 5.1.3 电源 . 35 深圳市英维克科技股份有限公司 3 5.1.4 通信故障 . 36 5.1.5 传感器故障. 36 第六章 系统测试及维修 37 6.1 系统测试 37 6.1.1 自测功能 . 37 6.1.2 制冷 . 37 6.1.3 加热（选配）. 37 6.1.4 加湿（选配）. 38 6.1.5 地板漏水检测. 38 6.1.6 系统开停机 38 6.1.7 测试完毕检查 38 6.2 维护 38 6.2.1 电路板 . 38 6.2.2 风机 . 38 6.2.3 加湿器（选配） 39 6.2.4 空气过滤器. 40 第七章 维护检查核对表 41 第八章 故障维修 42 附图：接线图 P2/1 版 权 所 有 ： 侵犯 必 究 序号标号名称 1 2 3 4 5 QF1直流空开 6 7 10 风机电源模块 序号标号名称 11 P1~P4 D1~D2二极管 电源保险管FU1 低水位开关LWP1 QF2交流空开 X3地线端子台 接线图图号接线图版本号 E8.817.904A/0 接线图页号 P2/1 编码 49040982 K1继电器 9 8P5DC-DC电源模块 B412V电源板 M水泵 42 31 PE 42 31 QF2-4 QF2-2 风机 接线 端 子X4 X4- 1 - + P1 1 2 5 4 内风机1 M1 S1-1 S1 S 1-4 1 内风机2 M2 S2-1 S2 S 2-4 1 内风机3 M3 S3-1 S3 S 3-4 1 内风机4 M4 S4-1 S4 S 4-4 1 内风机5 M5 S5-1 S5 S 5-4 1 内风机6 M6 S6-1 S6 S 6-4 1 内风机7 M7 4132 S7-1 S7 S 7-4 -PE P2 + P2+ P2- B4 48V V+V+ -X2:20 -X2:23 P2-V- P2-V+ B4-48V V-V- GND 1 12VGND1 M 11 14 -X2:09 K1-14K1-11 -X2:08K1-A1K1-A2 A1 A2 -X2:05 B4-12V P1-N P1- P1+P1-L P1-48V- P1-48V+ P1-DO X 2:28 X 2:29 X 2:30 P1-48V QF 1-4 QF 1-2 1 F U 1 FU1FU1 -X2:10 P2-V- P2-V+ X4-F7 X4-F6 X4-F5 X4-F4 X4-F1 X4+ 2 5 4 2 5 4 2 5 4 2 5 4 2 5 4 2 5 4 PE 413241324132413241324132 X 4:15 X 4:11 X 4:- X 4:16 X 4:13 X 4:- X 4:17 X 4:11 X 4:- X 4:18 X 4:13 X 4:- X 4:19 X 4:12 X 4:- X 4:20 X 4:14 X 4:- X 4:12 X 4:- X4-18 X4-19 X4-20 X4-15 X4-16 X4-17 X4-14 M1/2/3:1X4- M4/5/6/7:1X4- M1/3:2X4-11 M5/7:2X4-12 M2/4:2X4-13 M6:2 M1:3 M2:3 M3:3 M4:3 M5:3 M6:3 X4-08B 1:X 4 X4-09B 1:X 5 X4-10 B 1:X 6 X4-05B 1:X 1 X4-06B 1:X 2 X4-07B 1:X 3 B 1:A O4 B 1:A O3 X4-04 X4-02 X 4:22 X4-22M7:3X4-21B 1:FQ 2 版 权 所 有 ： 侵犯 必 究 序号标号名称 1 2 3 4 5 QF1直流空开 6 7 10 风机电源模块 序号标号名称 11 P1~P4 D1~D2二极管 电源保险管FU1 低水位开关LWP1 QF2交流空开 X3地线端子台 接线图图号接线图版本号 E8.817.904A/0 接线图页号 P2/1 编码 49040982 K1继电器 9 8P5DC-DC电源模块 B412V电源板 M水泵 42 31 PE 42 31 QF2-4 QF2-2 风机 接线 端 子X4 X4- 1 - + P1 1 2 5 4 内风机1 M1 S1-1 S1 S 1-4 1 内风机2 M2 S2-1 S2 S 2-4 1 内风机3 M3 S3-1 S3 S 3-4 1 内风机4 M4 S4-1 S4 S 4-4 1 内风机5 M5 S5-1 S5 S 5-4 1 内风机6 M6 S6-1 S6 S 6-4 1 内风机7 M7 4132 S7-1 S7 S 7-4 -PE P2 + P2+ P2- B4 48V V+V+ -X2:20 -X2:23 P2-V- P2-V+ B4-48V V-V- GND 1 12VGND1 M 11 14 -X2:09 K1-14K1-11 -X2:08K1-A1K1-A2 A1 A2 -X2:05 B4-12V P1-N P1- P1+P1-L P1-48V- P1-48V+ P1-DO X 2:28 X 2:29 X 2:30 P1-48V QF 1-4 QF 1-2 1 F U 1 FU1FU1 -X2:10 P2-V- P2-V+ X4-F7 X4-F6 X4-F5 X4-F4 X4-F1 X4+ 2 5 4 2 5 4 2 5 4 2 5 4 2 5 4 2 5 4 PE 413241324132413241324132 X 4:15 X 4:11 X 4:- X 4:16 X 4:13 X 4:- X 4:17 X 4:11 X 4:- X 4:18 X 4:13 X 4:- X 4:19 X 4:12 X 4:- X 4:20 X 4:14 X 4:- X 4:12 X 4:- X4-18 X4-19 X4-20 X4-15 X4-16 X4-17 X4-14 M1/2/3:1X4- M4/5/6/7:1X4- M1/3:2X4-11 M5/7:2X4-12 M2/4:2X4-13 M6:2 M1:3 M2:3 M3:3 M4:3 M5:3 M6:3 X4-08B 1:X 4 X4-09B 1:X 5 X4-10 B 1:X 6 X4-05B 1:X 1 X4-06B 1:X 2 X4-07B 1:X 3 B 1:A O4 B 1:A O3 X4-04 X4-02 X 4:22 X4-22M7:3X4-21B 1:FQ 2 43 接线图 P2/2 44 深圳市英维克科技股份有限公司 4 第一章第一章 概述概述 1.1 符合标准 XRow 冷冻水系列列间空调， 符合 GB/T 19413-2010 《计算机和数据处理机房用单元式 空气调节机》标准。
1.2 适用范围 XRow 冷冻水系列列间空调是针对小、中、大型通讯数据中心服务器机架散热开发的空 调器特别适用于冷热通道封闭的微模块系统 1.3 产品型号说明 XRow 冷冻水系列列间空调的型号说明分别见表 1-1. 表 1-1 XRow冷冻水系列列间空调型号说明 序号 功能 代码 描述 备注 1~2 系列名称 XR XRow 系列列间空调 / 3~5 制冷量 0 30kW 制冷量 基于额定进出水温10℃ /15℃ 计算 3 0 6 冷却类型 C 冷冻水 / 7~8 结构形式与出 风方式 H1 安装在机柜之间，后进风，正前出风 机组深度 1200mm H2 安装在机柜之间，后进风，前出风 45 度左送风 H3 安装在机柜之间，后进风，前出风 45 度右送风 H4 安装在机柜之间， 后进风， 前出风 45 度双向送风 L2 安装在机柜之间或与机柜一体化设计，后进风， 前出风 90 度左送风 机组深度 1250mm L3 安装在机柜之间或与机柜一体化设计，后进风， 前出风 90 度右送风 机组深度 1250mm L4 安装在机柜之间或与机柜一体化设计，后进风， 前出风 90 度双侧送风 机组深度 1250mm S1 安装在机柜之间或与机柜一体化设计，左后侧进 风，左前侧出风 机组深度 1250mm 深圳市英维克科技股份有限公司 5 S2 安装在机柜之间或与机柜一体化设计，右后侧进 风，右前侧出风 机组深度 1250mm T1 安装在机柜顶部，后进风，前出风 / T2 安装在机柜顶部，后进风，向左、下、右三个方 向出风 C1 安装在冷通道顶部，两侧进风，向下送风 XX 定制结构形式 9 功能 B 制冷功能 / H 制冷、加热功能 P 制冷、加热、加湿功能 10 定制代码 X 定制功能代号 可以为数字、字母等 CDU 制冷分配单元的型号说明见表 1-2. 表 1-2CDU 制冷分配单元型号说明 序号 功能 代码 描述 备注 1~3 系列名称 CDU 制冷分配单元 / 4~6 制冷量 180 180kW 制冷量 / 1.4 产品说明与功能介绍 XRow 冷冻水系列列间空调主要应用于各种数据中心服务器机架的环境控制， 专为解决 高热密度而设计。
为各种空间提供了有效、可预测且经济的制冷效果具有多种制冷量 机型，可以根据客户机房的实际情况灵活选择 XRow 机组及冷源分配单元（CDU）安装于数据中心室内侧，加湿器与加热器为选配 装置系统控制器根据程序的设定值和室内环境条件，自动切换所需的功能（制冷、加 热或加湿）XRow 冷冻水系列列间空调总体布置图详见图 1-1. 深圳市英维克科技股份有限公司 6 图 1-1 。
