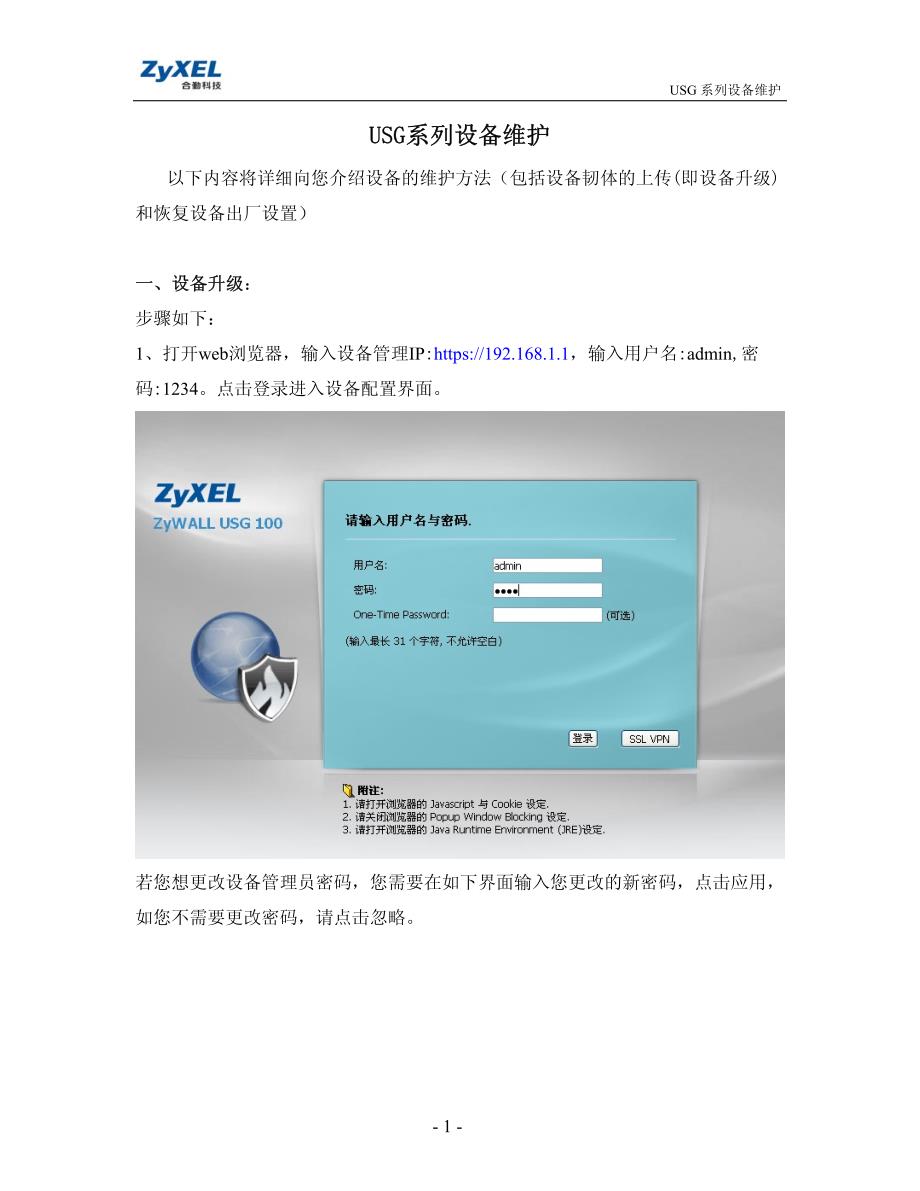

USG 系列设备维护 - 1 - USG系列设备维护 USG系列设备维护 以下内容将详细向您介绍设备的维护方法（包括设备韧体的上传(即设备升级) 和恢复设备出厂设置） 一、设备升级一、设备升级： 步骤如下： 1、打开web浏览器，输入设备管理IP:https://192.168.1.1，输入用户名:admin,密 码:1234点击登录进入设备配置界面 若您想更改设备管理员密码，您需要在如下界面输入您更改的新密码，点击应用， 如您不需要更改密码，请点击忽略 USG 系列设备维护 - 2 - 2、进入维护配置界面，打开文件管理文件管理＞韧体上传韧体上传，点击开启档案开启档案找到对应设备 的bin文件，点击上传 3、等待设备的升级，这期间设备可能会重启若干次，而设备sys灯在不断闪烁，可 能需要花费五分钟时间，请您耐心等待 （注意:升级设备时请不要断电）升级完成 时，设备sys灯将常亮，重新登陆设备，显示如下界面，再次输入用户名、密码登陆 USG 系列设备维护 - 3 - 设备 4、进入设备配置界面后，显示升级后的版本如下： 二、设备恢复出厂设置： 二、设备恢复出厂设置： 1、登陆维护配置界面，打开文件管理文件管理＞配置文件配置文件，点击开启档案开启档案。
找到设备的conf 文件，点击上传，上传文件后，该文件会现在配置文件中 USG 系列设备维护 - 4 - 选中此conf文件，点击运行则设备恢复出厂设置上传的conf文件可以为设备 默认的出厂文件，也可以是在经过配置后所备份的文件） 当然您也可以先将设备加电，按住设备上reset键十秒左右，设备sys灯闪烁时，设备 正在恢复出厂设置当设备sys灯稳定常亮，说明设备恢复出厂完毕 USG 系列设备注册及服务更新 USG系列设备注册及服务更新USG系列设备注册及服务更新 如果您还没有注册的话，您可以在myZyXEL.com注册您的ZyWALL，激活试用 的服务（如防病毒等） 下面向您具体介绍如何注册设备并激活服务 1、打开web浏览器，输入设备管理IP:https://192.168.1.1，登录设备配置界面，依次 进入许可证许可证＞注册注册，在如下界面选择新建myZyXEL.com帐号 2、输入： 用户名:用户名:6到20位的包括数字和字母的字符（包括下划线），不允许使用空格点击 检查按钮确认该用户名是否有效 密码:密码:一个6到20位的包括数字和字母的密码（包括下划线），不允许使用空格 E-Mail地址:地址:输入您的e-mail地址。
最多80位的包括数字和字母的字符（包括句点和 下划线），不允许使用空格 国家代码:国家代码:从下拉菜单中选择您所处的国家并激活试用服务您可以试用以下的 这些服务具体设置实例如下： - 1 - USG 系列设备注册及服务更新 3、 选择试用服务， 激活 切换到服务选项卡， 显示注册状态和服务失效日期等信息， 如下： 4、当试用期结束以后，您可以购买一个iCard，然后在注册注册＞服务服务界面中输入许可 证密码以便能够延长该服务的使用期 - 2 - USG 系列设备注册及服务更新 当服务激活后，可以在服务状态栏中看到相应服务的开启状态 当您的设备服务已经激活后，您应及时更新相关服务的特征码具体步骤如下： 进入设备配置界面，依次点击许可证许可证＞更新更新，选择相应的服务选项卡，点击下图中 的立即更新按钮，完成设备服务的相关特征码更新 - 3 - USG 系列设备注册及服务更新 添加添加FQDN 当注册设备或更新特征码时出现域名无法解析的错误时应添加FQDN， 下面将向 您介绍设置方法 1、进入设备配置界面，依次进入系统系统＞DNS，显示如下界面， 点击添加FQDN - 4 - USG 系列设备注册及服务更新 2、进入如下界面，填写域名及其对应的IP地址，如下。
添加完成点确认按钮，全部设置完成 - 5 - USG 系列向导设置上网 USG系列向导设置上网 USG系列向导设置上网 该文档将向您介绍如何利用向导功能进行设备上网设置使得P1接口为使用固 定IP地址上网，P2接口为使用拨号规则，动态获得IP地址 设置步骤： 1、打开web浏览器，输入设备管理IP:https://192.168.1.1，进入设备配置界面，选择 快速设置,进入快速设置界面 2、出现如下界面，选择WAN接口 - 1 - USG 系列向导设置上网 3、选择WAN1（设备默认为P1）接口为以太网封装模式，静态IP地址，具体设置如 下： - 2 - USG 系列向导设置上网 4、填写P1接口的静态IP地址如下，点击下一步 - 3 - USG 系列向导设置上网 5、系统显示正在自动配置设备，请稍候 6、选择第二个WAN接口（设备默认为P2），封装模式为PPPoE，IP地址为自动获 得填写P2的服务名称、用户名、密码和确认密码，点击下一步继续 - 4 - USG 系列向导设置上网 7、全部配置完成显示如下点击关闭完成配置 - 5 - USG 系列向导设置上网 - 6 - USG 系列内容过滤设置 USG系列内容过滤设置 USG系列内容过滤设置 这篇文档我们将用实例向您介绍如何应用设备内容过滤功能。
该文档将实现在 某一时间段（9:00——18:00）该网段（192.168.10.0）用户不能访问 ， 也不能访问含有关键字为sina的网站 设置步骤： 1、打开web浏览器，输入设备管理IP:https://192.168.1.1，登录到设备配置界面，依 次进入对象对象＞地址地址＞地址地址， 点击上图添加按钮，添加一条地址对象，具体设置如下： 2、依次进入对象对象＞日程日程 - 1 - USG 系列内容过滤设置 点击上图添加按钮，添加一条循环时间，具体设置如下： 3、依次进入配置界面的 Anti-X＞内容过滤内容过滤＞过滤文件过滤文件 - 2 - USG 系列内容过滤设置 4、点击上图添加按钮，选择定制服务选项卡，定制网页过滤服务如下：(首先启用 网站定制功能，添加相关的禁用网站的网址和拦截含有某关键字为sina的网站) - 3 - USG 系列内容过滤设置 5、依次进入Anti-X＞内容过滤内容过滤＞通用通用，出现如下界面： 6、点击添加按钮，添加一条过滤策略，具体设置如下： - 4 - USG 系列内容过滤设置 7、回到通用设置界面，选择启用内容过滤，添加阻挡服务时显示的信息及阻挡服务 时重定向的网站地址。
具体设置如下： 8、点击应用，完成全部设置 当用户访问 时显示如下界面： - 5 - USG 系列内容过滤设置 当用户访问含有关键字为sina的网站时显示如下界面： - 6 - USG 系列内容过滤设置 当访问其他网站时将照常显示 - 7 - USG 系列内容过滤设置 注:该功能应在完成内容过滤功能注册后使用 - 8 - USG 系列限制 BT、MSN、 等应用 USG系列限制USG系列限制BT、、MSN、、等应用 等应用 功能简介： 利用ZyWALL USG 100的应用控制菜单中您可以对以下内容进行限制： 常规协议:ftp、smtp、pop3、irc、http 即时通信:msn、、aol-icq、yahoo P2P软件:bittorrent（BT）、eDonkey、fasttrack、gnutella、napster、soulseek 并且可以限制这些应用的带宽 下面将用实例为您介绍如何进行阻止用户msn的应用 1、打开web浏览器，输入设备管理IP:https://192.168.1.1，进入设备配置界面依次 进入应用控制应用控制＞通用通用，勾选启用应用控制启用应用控制，启用启用BWM，并点击应用。
2、选择IM选项卡，找到并编辑MSN选项 - 1 - USG 系列限制 BT、MSN、 等应用 之后进入如下界面： 3、点击上图中编辑按钮，进入如下界面，并做如下设置（即阻挡用户msn的访问）: - 2 - USG 系列限制 BT、MSN、 等应用 4、点击确认，全部设置完成 如果我们想开启某项应用，也可以对该应用限制带宽下面我们将用实例为您介绍 如何进行限制 如果我们想开启某项应用，也可以对该应用限制带宽下面我们将用实例为您介绍 如何进行限制BT应用的带宽 应用的带宽 1、打开web浏览器，输入设备管理IP:https://192.168.1.1，进入设备配置界面依次 进入应用控制应用控制＞通用通用，勾选启用应用控制启用应用控制，启用启用BWM，并点击应用 - 3 - USG 系列限制 BT、MSN、 等应用 2、选择P2P选项卡，随后进入bittorrent选项，界面如下 3、点击上图中编辑按钮，进入如下界面，并做如下设置：（即限制BT下载的带宽） 4、点击确认，全部设置完成 注：限制其他服务的方法与以上内容大致相同，在这里就不做过多介绍 - 4 - USG 系列虚拟服务器映射 USG系列虚拟服务器映射 USG系列虚拟服务器映射 以下我们将通过实例介绍如何应用设备的NAT功能和虚拟服务器功能。
一、网络拓扑： ZyWALL USG 100 LAN ZONE Web Server 二、拓扑说明： Web server LAN Zone WAN Zone IP地址 192.168.1.55 192.168.1.1 192.168.9.99 子网掩码 255.255.255.0 255.255.255.0 网关 192.168.9.1 在LAN区域有一个Web服务器需要在ZyWALL USG 100 中设置虚拟服务器， 使得外网用户从WAN可以访问LAN 区域里的Web 服务器 三、设置步骤： 1、打开web浏览器，输入设备管理IP:https://192.168.1.1，登录到ZyWALL USG 100 的配置界面上，依次进入界面网络网络＞接口接口＞以太网以太网，进入如下界面 - 1 - USG 系列虚拟服务器映射 2、点击上图编辑WAN1按钮设置WAN1接口连接互联网，并手动配置一个静态IP 地址具体设置如下： 3、切换到界面网络网络＞NATNAT - 2 - USG 系列虚拟服务器映射 然后点击图标“添加”，选择“虚拟服务器”，并填入映射信息在我们的范例中， 我们需要将从WAN上来的任何IP地址映射到我们的Web 服务器192.168.1.55上。
例 如一个普通的Web服务器运行端口为TCP 80，那么我们就映射TCP 80的端口具体 设置如下： 4、依次切换到界面对象对象＞地址地址＞地址地址 - 3 - USG 系列虚拟服务器映射 点击上图添加按钮，为您的Web服务器添加一个新的地址对象设置如下： 5、切换到界面防火墙防火墙，选择启用防火墙，规则为从WAN到LAN1，刷新具体设置 界面如下： 6、点击图标“添加”为您的虚拟服务器添加一条新的防火墙规则因为是web服务器， - 4 - USG 系列虚拟服务器映射 所以我们在服务中选择“HTTP”，访问动作选择“Allow” 全部设置完成 - 5 - USG 系列使用策略路由实现双 WAN 口上网 USG系列使用策略路由实现双USG系列使用策略路由实现双WAN口上网 口上网 以下我们将通过实例介绍如何实现LAN1和LAN2的用户分别通过WAN1和 WAN2 连接到Internet 一、网络拓扑： LAN 1 LAN 2 WAN 1 WAN 2 ZyWALL USG 100 ADSL 二、拓扑说明： LAN1 LAN2 ZyWALL USG 100ADSL 192.168.1.101- 192.168.1.200 192.168.1.2- 192.168.1.100 WAN2:172.26.3.33 WAN1:192.168.9.99 LAN:192.168.9.1 WAN:自动获得 三、设。
