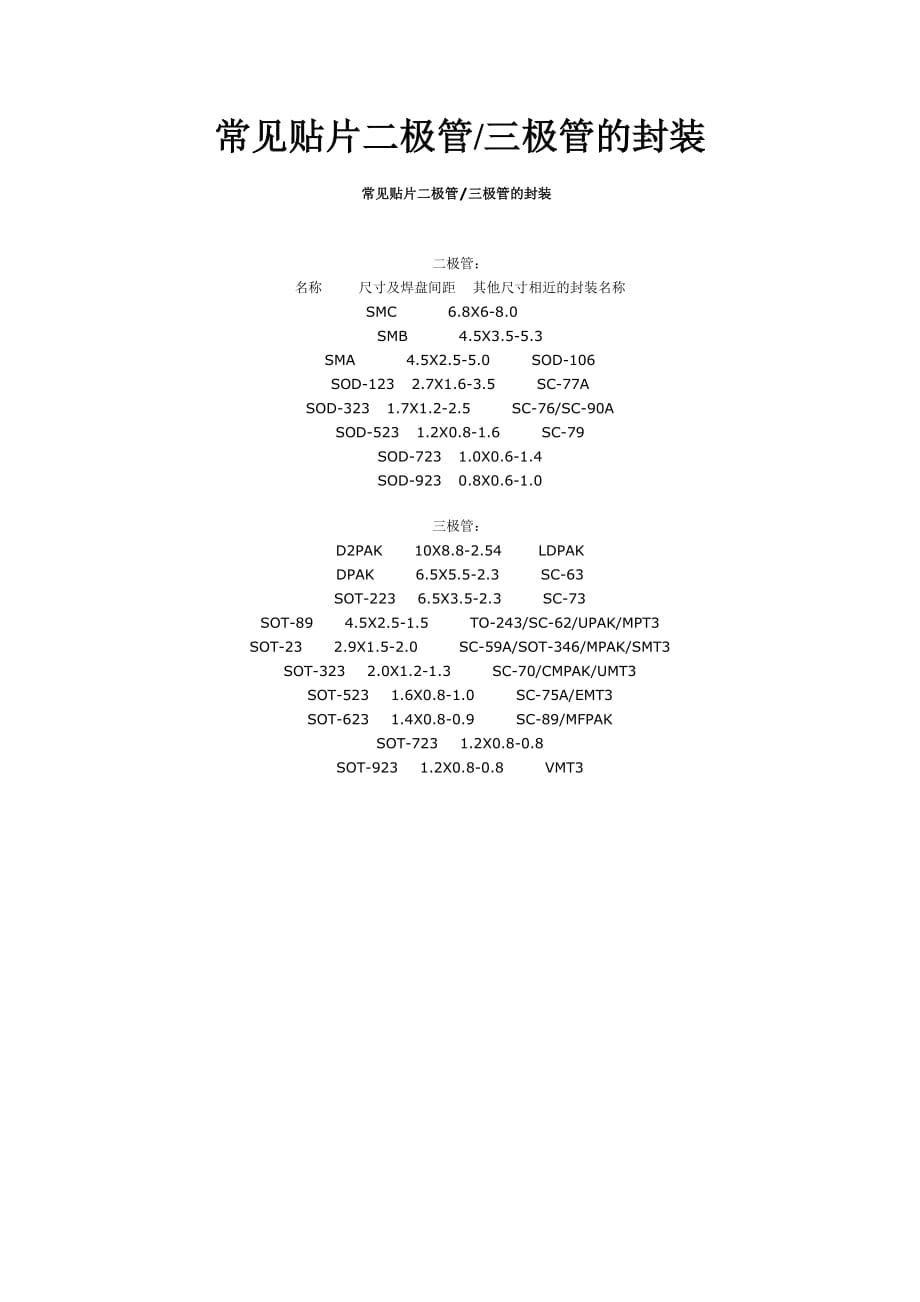

常见贴片二极管三极管的封装

常见贴片二极管/三极管的封装常见贴片二极管/三极管的封装 二极管：名称 尺寸及焊盘间距 其他尺寸相近的封装名称SMC 6.8X6-8.0 SMB 4.5X3.5-5.3SMA 4.5X2.5-5.0 SOD-106SOD-123 2.7X1.6-3.5 SC-77ASOD-323 1.7X1.2-2.5 SC-76/SC-90ASOD-523 1.2X0.8-1.6 SC-79SOD-723 1.0X0.6-1.4SOD-923 0.8X0.6-1.0三极管：D2PAK 10X8.8-2.54 LDPAKDPAK 6.5X5.5-2.3 SC-63SOT-223 6.5X3.5-2.3 SC-73SOT-89 4.5X2.5-1.5 TO-243/SC-62/UPAK/MPT3SOT-23 2.9X1.5-2.0 SC-59A/SOT-346/MPAK/SMT3SOT-323 2.0X1.2-1.3 SC-70/CMPAK/UMT3SOT-523 1.6X0.8-1.0 SC-75A/EMT3SOT-623 1.4X0.8-0.9 SC-89/MFPAKSOT-723 1.2X0.8-0.8SOT-923 1.2X0.8-0.8 VMT3。
