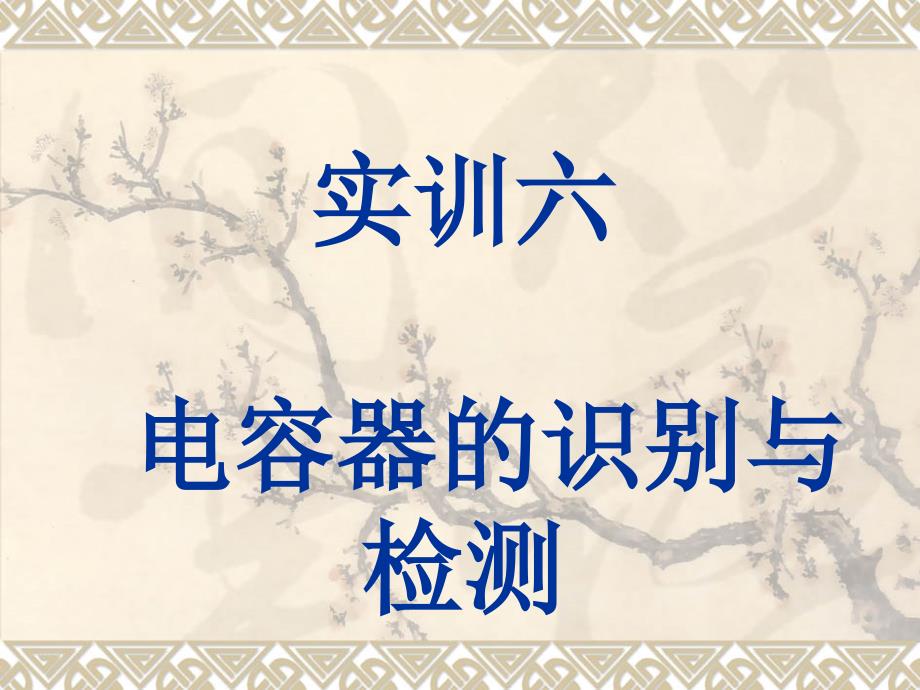

单击此处编辑母版标题样式单击此处编辑母版副标题样式*1实训六 电容器的识别与检测经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用电容器的作用v1隔直流：作用是阻止直流通过而让交流通过v2旁路（去耦）：为交流电路中某些并联的元件提供低阻抗通路v3耦合：作为两个电路之间的连接，允许交流信号通过并传输到下一级电路v4滤波：这个对DIY而言很重要，显卡上的电容基本都是这个作用v5温度补偿：针对其它元件对温度的适应性不够带来的影响，而进行补偿，改善电路的稳定性 经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用v6计时：电容器与电阻器配合使用，确定电路的时间常数v7调谐：对与频率相关的电路进行系统调谐，比如、收音机、电视机v8整流：在预定的时间开或者关半闭导体开关元件v9储能：储存电能，用于必须要的时候释放例如相机闪光灯，加热设备等等如今某些电容的储能水平已经接近锂电池的水准，一个电容储存的电能可以供一个使用一天 经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用vC1 ：输入耦合电容 。
耦合，传送交变信号 vC2 ：消振电容 消振，去除高频自激振荡 vC3：输出耦合电容 耦合，传送交变信号 vC4 ：发射极旁路电容 提供交流通路，提高放大增益 经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用vC1：耦合信号vC0 ：输出耦合信号 vC3 ：交流旁路 vC4：滤除交流成分经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用电容器的命名经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用举 例 对编有如下字母和数字的电容器命名 1、CL21 2、CCW1经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用电容器的标注方式直标法： 直标法指在电容体表面直接标出电容器的容量、偏差、耐压。
电容器的直标内容及次序一般是:商标;型号;工作温度组别;工作电压;标称电容量及允许偏差;电容温度系数等上述直标内容不一定全部标出 经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用v例: C841 250V 2000pF 士5% 示例标志的内容是: C841 型精密聚苯乙烯薄膜电容器，其工作电压为250V ，标称电容量为2000pF ，允许偏差为5% v例如:电容器上标有CY-8、62OpF、2OOV字样经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用注意：当电容器容量大于100PF小于1uF时，一般不注明单位，没有小数点的单位是PF，有小数点的单位是uF经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用文字符号法 数字字母法指用阿拉伯数字和字母有规律地组合在一起标注在电容器上来表示电容器的容量经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用例如： “1P5” 表示1.5PF；“330n” 表示330nF或0.33F；“47” 表示4.7F；经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用数码表示法 一般用三位数字表示电容器容量大小，其单位为PF。
其中第一位、第二位为有效数字，第三位为倍乘数，即表示有效数字后有多少个“零”经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用例如：“103”表示 10103 PF=10000PF也可转换为0.01F “331”表示33101 PF=330PF； “630”表示63100PF= 63PF经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用色环标注法v色标法指用不同色带（或色点）标注在电容器上表示电容器容量的方法经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用3、常见电容器的主要参数及标注方法（1）电容器的主要参数标称容量与允许偏差额定直流工作电压（耐压）绝缘电阻及漏电流经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用举例 某电路中需要一电解电容器，要求其耐压为16V，电容量为47F，但是手上只有以下三种电容器，请选择一个最合适的电容器：（ ）A 47F/10V B 10F/16VC 47F/25V经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用（二）、万用表检测电容器经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用1、非电解电容的检测检测方法： 用万用表R10K挡直接测试电容器有无充放电过程以及有无漏电或内部短路，并根据指针摆动的幅度判断电容器容量的相对大小。
检测前必须先对电容器进行放电 检测时，万用表应向顺时针方向快速偏转，然后在按逆时针方向逐渐退回“”处 如果回不到“”，则表针稳定后所指的读数就是该电容器的漏电电阻值 若指针稳定后靠近“0”处，则说明电容器内部短路若表针无摆动，始终停在“”处，说明电容器内部开路经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用检测示意图经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用检测现象 测量时表针向右偏转角度不大，说明电容器有一定的充电现象 指针按逆时针方向逐渐退回“”处，表针稳定后所指的读数就是该电容器的漏电电阻值 经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用可变电容的检测v（1）用手旋动转轴，感觉其是否平滑，有无卡滞v（2）万用表置于10K挡，调零后，将两个表笔分别接可变电容的动片和定片的引脚，并将转轴在可旋转范围内慢慢旋转几次，万用表都应在无穷大处不动。
经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用电解电容极性判别v用红黑表笔任意测量一下电容器的漏电阻，记录其大小再将电容器的两引脚相碰短路放电后，再交换表笔进行测量，读出漏电阻比较两次漏电阻的大小，阻值大的一次黑表笔所接为电解电容的正极经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用电容器故障的类型v1、开路v2、击穿v3、漏电v4、软击穿经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用替代检测法v若怀疑某电容存在开路故障，可在电路中直接并联一只好的电容器通电检验后，若故障消失，说明该电容器开路经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用补充知识v国外电容器耐压值通常用字母来表示基数，常见的代码和基数对应关系是： vA：1.0；B：1.25；C：1.6；D：2.0；E：2.5；F：3.15；G4.0； vH：5.0；J：6.3；K：8.0；Z：9.0； v字母前面的数表示10的幂，比如2A，即为1.0*102=100V，2C为1.6*102=160V等等。
经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用。
