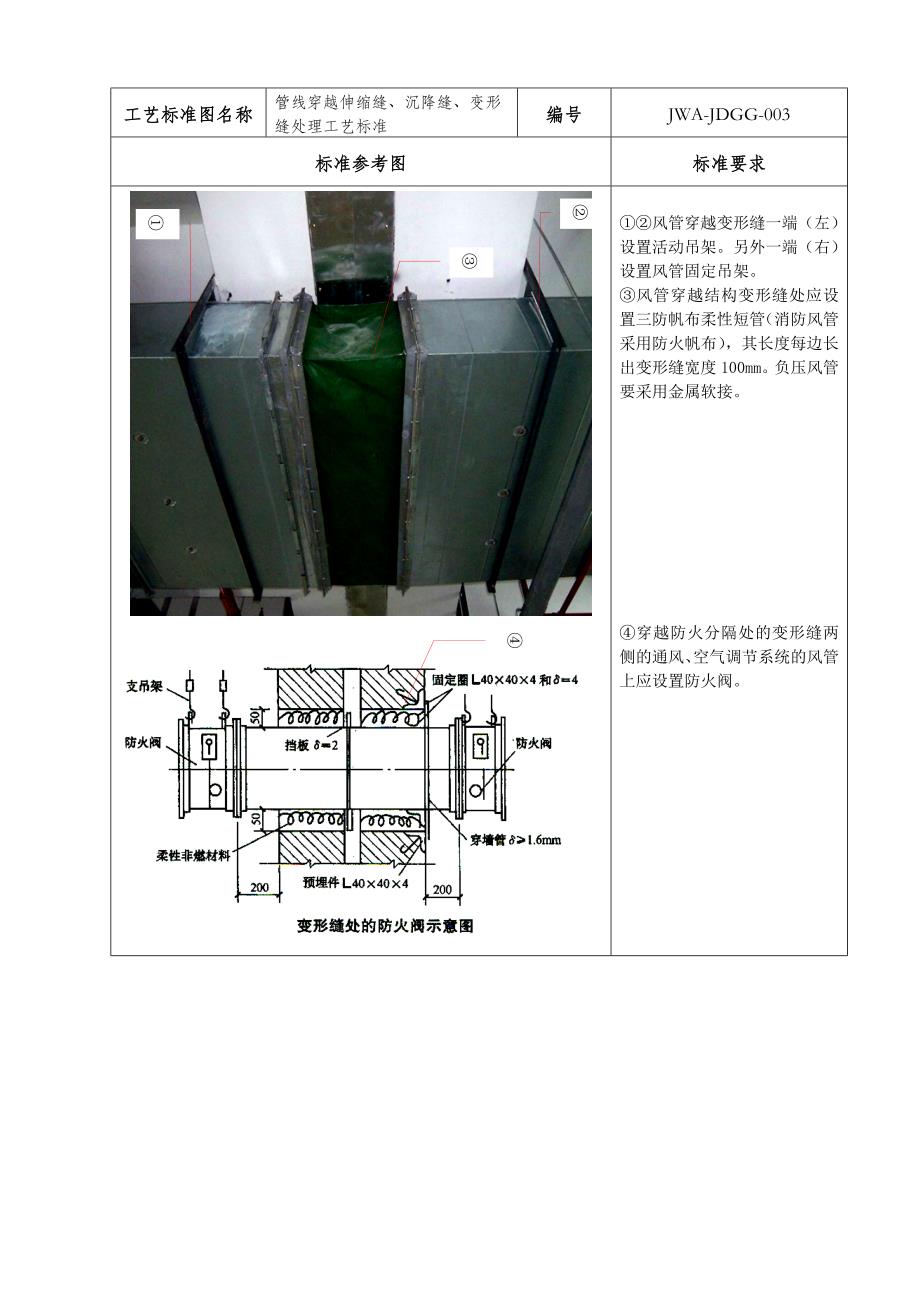

工艺标准图名称工艺标准图名称管线穿越伸缩缝、沉降缝、 变形缝处理工艺标准编号编号JWA-JDGG-003标准参考图标准参考图标准要求标准要求①②风管穿越变形缝一端（左） 设置活动吊架另外一端（右） 设置风管固定吊架 ③风管穿越结构变形缝处应设 置三防帆布柔性短管（消防风 管采用防火帆布） ，其长度每边 长出变形缝宽度 100mm负压 风管要采用金属软接④穿越防火分隔处的变形缝两 侧的通风、空气调节系统的风 管上应设置防火阀⑤⑥金属软接一端设置活动吊 架，另外一端设置防晃吊架⑦给水管道穿越伸缩缝、沉降缝、变形缝时，应在墙体两侧采取柔性连接柔性软接应为金属软接，不应为波纹补偿器⑧在管道或保温层外皮上、下部留有不小于 150mm 的净空①②③④⑨电线管穿越变形缝采用金属 软管连接两线盒，并作跨接处 理⑩⑪连接板右段的螺栓紧密固 定，左端的螺栓留有缝隙，便 于伸缩，并对两侧线槽进行跨 接⑫带槽活动桥架连接板其它要求：其它要求：⑤⑥⑦⑧⑨⑩⑪⑫2、给排水管道穿过伸缩缝敷设时，应根据情况采取下列保护措施： 在墙体两侧采取柔性连接； 在管道或保温层外皮上、下部留有不小于 150mm 的净空； 在穿墙处做成方形补偿器，水平安装。
排水管道不得穿越沉降缝、伸缩缝、变形缝、烟道和风道给排水工程建筑物内排水管道布置不得穿过沉降缝、伸缩缝、变形缝、烟道和风道给水管道不宜穿越伸缩缝、沉降缝、变形缝如必须穿越时，应设置补偿管道伸缩和剪切变形的装置应根据情况采取下列保护措施：①在墙体两侧采取柔性连接②在管道或保温层外皮上、下部留有不小于150mm 的净空③在穿墙处做成方形补偿器，水平安装可燃气体管道、甲、乙、丙类液体管道和电缆，不应敷设在变形缝内当其穿过变形缝时，应在穿过处加设不燃烧材料套管，并应采用不燃烧材料将套管空隙填塞密实2、电气工程管线经过建筑物的变形缝（包括沉降缝、伸缩缝、抗震缝等）处，应采取补偿措施，导线跨越变形缝的两侧应固定，并留有适当余量当电缆桥架、接地线跨越建筑物变形缝时，均应设补偿装置地下铁道工程暗配电线保护管通过变形缝时，应沿止水带内侧通过，保护管及配线应有补偿措施在地铁主体结构段两端的变形缝或沉降缝处附近，应按设计要求焊接引出杂散电流测防端子3、通风工程穿越防火分隔处的变形缝两侧的通风、空气调节系统的风管上应设置防火阀风管穿越结构变形缝处应设置柔性短管，其长度应大于变形缝宽度100mm 以上4、其他管道穿过结构伸缩缝、抗震缝及沉降缝时应根据情况采取下列保护措施：1、 在墙体两侧采取柔性连接；2、在管道或保温层外皮上、下部留有不小于 150mm 的净空；3、在穿墙处做成方形补偿器，水平安装（参见 GB50242-2002 3.3.4 条） 。
一般常采用金属软接作柔性连接，但是支架设置不得影响金属软管所起的 对沉降、变形、抗震的补偿作用（膨胀节的作用是利用补偿器的弹性元件的有 效伸缩变形来吸收管线、导管或容器由热胀冷缩等原因而产生的尺寸变化金 属软管是以它的弯曲扰性去弥补管路系统因安装造成的位置偏差，去承担两断 接点非常工作所需的相对位移，其作用有：1、减少管道的安装应力；2、补偿 管道额定位置移动；3、吸收管路系统的振动） 。
