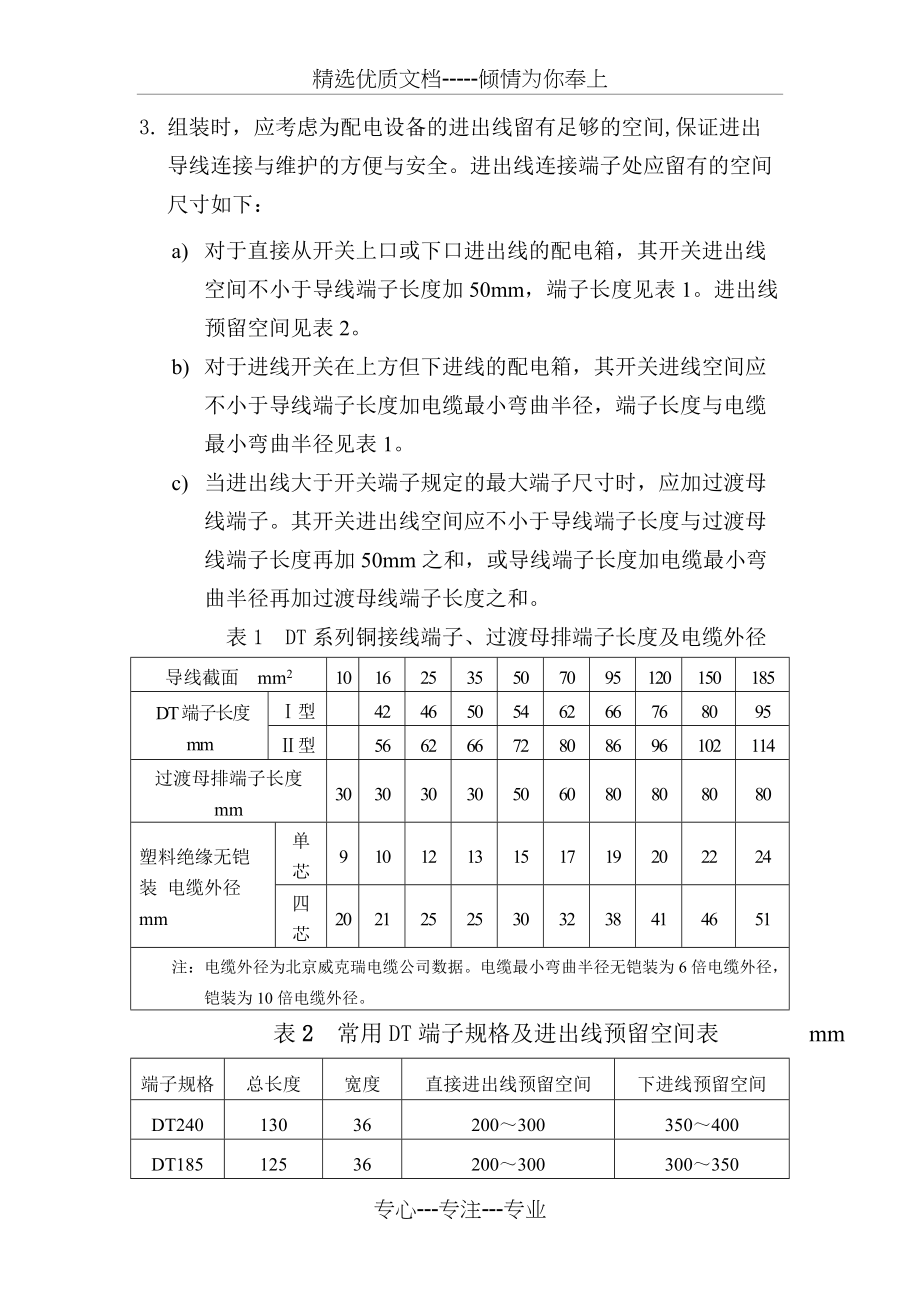

精选优质文档-----倾情为你奉上3. 组装时，应考虑为配电设备的进出线留有足够的空间,保证进出导线连接与维护的方便与安全进出线连接端子处应留有的空间尺寸如下：a) 对于直接从开关上口或下口进出线的配电箱，其开关进出线空间不小于导线端子长度加50mm，端子长度见表1进出线预留空间见表2b) 对于进线开关在上方但下进线的配电箱，其开关进线空间应不小于导线端子长度加电缆最小弯曲半径，端子长度与电缆最小弯曲半径见表1c) 当进出线大于开关端子规定的最大端子尺寸时，应加过渡母线端子其开关进出线空间应不小于导线端子长度与过渡母线端子长度再加50mm之和，或导线端子长度加电缆最小弯曲半径再加过渡母线端子长度之和导线截面 mm210162535507095120150185DT端子长度 mmⅠ型424650546266768095Ⅱ型56626672808696102114过渡母排端子长度 mm30303030506080808080塑料绝缘无铠装 电缆外径 mm单芯9101213151719202224四芯20212525303238414651注：电缆外径为北京威克瑞电缆公司数据电缆最小弯曲半径无铠装为6倍电缆外径，铠装为10倍电缆外径。
表1 DT系列铜接线端子、过渡母排端子长度及电缆外径 表2 常用DT端子规格及进出线预留空间表 mm端子规格总长度宽度直接进出线预留空间下进线预留空间DT24013036200～300350～400DT18512536200～300300～350DT15012032150～200250～300DT12011530150～200200～250DT9510528150～200200～250DT709526100～150150～200DT508524100～150120～180专心---专注---专业。
