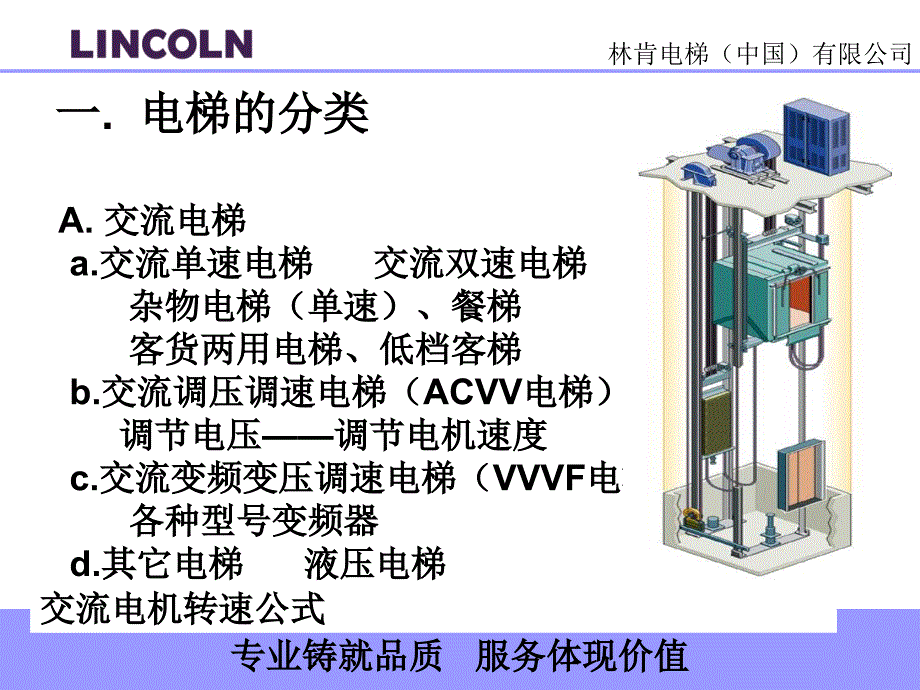

专业铸就品质 服务体现价值 林肯电梯（中国）有限公司 A. 交流电梯 a.交流单速电梯 交流双速电梯 杂物电梯（单速）、餐梯 客货两用电梯、低档客梯 b.交流调压调速电梯（ACVV电梯） 调节电压调节电机速度 c.交流变频变压调速电梯（VVVF电梯） 各种型号变频器 d.其它电梯 液压电梯交流电机转速公式一. 电梯的分类 专业铸就品质 服务体现价值 林肯电梯（中国）有限公司 A.乘客电梯 . 一般多功能、全自动、有装饰的电 梯 B.载货电梯 .电梯运行时轿内无人，无自动门 C.医梯(病床电梯). 与乘客电梯相比,轿厢不同. D.杂物梯 . 轿厢内严禁有人进入 E.观光电梯. F.车辆电梯(汽车梯) 其它电梯: 消防梯 员工梯船舶电梯 防暴电梯 矿井电梯等 专业铸就品质 服务体现价值 林肯电梯（中国）有限公司 专业铸就品质 服务体现价值 林肯电梯（中国）有限公司 专业铸就品质 服务体现价值 林肯电梯（中国）有限公司 a. 继电器控制电梯 b. PLC控制电梯(可编程控制器) c. 全微机控制电梯 a. 轿厢外按钮控制/轿厢内按钮控制 b. 信号控制(有司机客梯)/集选控制(可无司机客) c. 单梯/并联/群控电梯 等等其它特殊电梯 专业铸就品质 服务体现价值 林肯电梯（中国）有限公司 1. 普通曳引式电梯 平衡系数 曳引比 2. 无机房电梯三. 电梯部件、名称 1. 机房 主机 控制柜 电源盒 限速器 慢车移动装置 应急平层装置 照明 2. 井道 上下极限开关 上下限位开关 上下强迫减速开关、层楼显示及减速插板/开关 平层插板/开关 随行电缆导轨 支架 对重 专业铸就品质 服务体现价值 林肯电梯（中国）有限公司无机房电梯主机安装图 专业铸就品质 服务体现价值 林肯电梯（中国）有限公司急停开关滚动导靴 专业铸就品质 服务体现价值 林肯电梯（中国）有限公司电梯的限速器 专业铸就品质 服务体现价值 林肯电梯（中国）有限公司 3. 厅外 召唤 显示 基站锁 基站关机锁 到站钟/灯 4. 轿厢 轿厢及其结构 门机系统 轿顶位置感应器（平层或减速光电/磁感簧） 警铃 蜂鸣器 风扇/空调 检修厢及各操作按钮 接线厢 照明及应急照明 操纵厢及各操作按钮 称重开关/感应器 钳安全 （及开关） 导靴 操纵厢及功能（司机 独立 对讲 按钮 EFS） 5. 底坑 底坑安全回路 底坑照明 缓冲器 底坑爬梯 底坑检修盒 专业铸就品质 服务体现价值 林肯电梯（中国）有限公司 1.电机 交流异步鼠笼式电机 单速/双速 2.曳引机 涡轮涡杆变速箱 3.制动器的作用 闸瓦 弹簧 线圈 反馈电梯运行的速度大小、速度方向、电梯在井道中的位置 .闭环矢量控制的概念。
专业铸就品质 服务体现价值 林肯电梯（中国）有限公司 1.电机动力线 a. 6根 双速电梯的双速电机，其中，3根高速绕组，3根慢速绕组一般高速绕组6极，转速为1000rpm，低速绕组24极，转速为250rpm b. 6根 ACVV电梯，3根高速绕组线是驱动线，3根低速绕组或3根中的两根动力线是直流能耗制动线（另一根不用） c. 3根动力线 用于VVVF电梯，双速电机也可用，但低速绕组不用 2. 制动器控制线 一般两根，DC110V电源，也有DC24V的抱闸电，要求抱闸线圈有电时报闸打开，失电时抱闸抱死 专业铸就品质 服务体现价值 林肯电梯（中国）有限公司 3. 抱闸反馈 电线2根，有些电梯有此功能，目的是返馈抱闸是否彻底打开，返馈信息错误，电梯立即停车保 4. 主机冷却风机 2根线，有AC220V、AC380V电源，多数中高档VVVF电梯可不设冷却风机，ACVV电梯必须有冷却风机 5. 电机的过热保护 有三种方式 a. 控制系统设计有过流保护器，间接保护电机的过热损坏一般用于抵挡电梯 专业铸就品质 服务体现价值 林肯电梯（中国）有限公司 b. 温度开关 2根电线，当电机温度升到一定温度是，温度开关动作，线路不通，电梯控制系统得到此信号后就处于电机过热保护状态，立即停车或减速平层停车开门，电梯停止运行。
c. 热敏电阻 两根导线，由于电机温度的变化导致热敏电阻阻值的变化，控制系统检测到该变化后可直接读出电机的温度，可由此设置各种过热保护功能 专业铸就品质 服务体现价值 林肯电梯（中国）有限公司 电梯上的所有接地线都接至控制柜，最终接到用户提供的地线 主机的接地线必须与控制柜的接地可靠连接，否则引起电梯运行的不正常： 1. 会引起电梯的弱电系统严重干扰，影响电梯正常运行，严重时可直接导致电梯无法运行，甚至损坏控制系统 2. 现在的大多数电梯是变频控制，而变频器与电机间无可靠地线连接时，变频器无法输出设置频率，电机转速较慢，不可调速 专业铸就品质 服务体现价值 林肯电梯（中国）有限公司 a. 盘车 检修或电梯关人后的放人过程，要求FPA 安全规范操作,一般电梯在失电状态 b. 溜车 一般电梯也在失电状态发生 危险 由于报闸的设置错误、电梯轿厢与 对重不平衡、在重力的作用引 起的电梯移动 专业铸就品质 服务体现价值 林肯电梯（中国）有限公司 电梯点动运行，按FPA的WWJSSS操作规程进行操作，轿顶有三个按钮，慢上、慢下及公共电梯的运行速度较慢，下行比上行安全电梯轿厢或对重可在上下限位间的任意位置停车，一般只在电梯检修、保养时才操作。
电梯的检修开关 串联 并联 检修运行的 专业铸就品质 服务体现价值 林肯电梯（中国）有限公司 专业铸就品质 服务体现价值 林肯电梯（中国）有限公司3. 电梯的自动运行 a. 全自动正常运行 召唤/指令的分配,并联群控 b. 司机运行ATT 司机运行的特点:电梯运行 的可控性,电梯无自动关门 无信号时不能关门 c. 独立运行ISO 与司机运行相比,不响应外召 专业铸就品质 服务体现价值 林肯电梯（中国）有限公司 i. 消防员操作运行 非特制防火电梯，仅供消防员使用，不响应外召信号，点动开关门 j. 其它特殊运行状态 医用紧急运行状态 特殊楼层专用运行 服务层运行等 专业铸就品质 服务体现价值 林肯电梯（中国）有限公司 由两个行程开关、两根2芯线及安全触板机械组件组成 安全触板开关有串并联两种接线方法，电梯关门时，任一开关动作，导致安全触板信号的改变，控制系统接受到该信号后就发出开门指令，电梯开门十二.光电(光眼） 对射式/反射式 利用红外线关电，当电梯门口有人通过阻断红外线时，光电发出一通断信号，电梯控制系统接受到该信号后就发出开门信号，电梯开门 专业铸就品质 服务体现价值 林肯电梯（中国）有限公司 相当于多个光电的组合，原理与光电相同，但各有优缺点。
光幕保护彻底，维保较难 关门阻力太大，引起过力矩保护其作用时，电梯发出开门信号 1. 电子保护 一般是变频门机控制系统的功能 2. 过力矩开关 作用类似安全触板，但该开关是关门阻力太大时才引起电梯开门 专业铸就品质 服务体现价值 林肯电梯（中国）有限公司 关门防夹系统一般仅安装于能自动开关门的电梯上 关门防夹系统可组合使用，如安全触板+光电，双光电 过力矩保护功能不可作为关门防夹系统单独使用一般过力矩保护功能的要求是：电梯从开门状态开始关门，在关到整个行程的1/3时，关门力矩应不大于150N，或门机的最大驱动转矩表现为关门力矩时不大于150N 专业铸就品质 服务体现价值 林肯电梯（中国）有限公司门锁林肯门机 专业铸就品质 服务体现价值 林肯电梯（中国）有限公司 a. 旁开门 单折 双折 b. 中分式门 单折 双折 2. 门机构传动 a. 皮带传动（一般轿门）与门机控制系统有关， b.链条传动 现一般不用 专业铸就品质 服务体现价值 林肯电梯（中国）有限公司 c. 钢丝传动 d. 机械摆杆传动 a. 单门刀 b. 双门刀 c. 单/双门刀的区别（优缺点） d. 厅门强迫关门的作用 专业铸就品质 服务体现价值 林肯电梯（中国）有限公司 专业铸就品质 服务体现价值 林肯电梯（中国）有限公司 采用标准三相AC380V，如果所须动力电 源非AC380V，则另加变压器 用户提供三相五线制供电，零线、地线始 终分开。
原因）电压波动范围7%之内 切断机房主电源时，不能切断照明、风扇、 报警、应急、通讯、监控的电源 专业铸就品质 服务体现价值 林肯电梯（中国）有限公司 1. 电梯各金属部件外客都须接地，尽量避 免串联接地 做到强电、弱电分开，如不走同一线槽 所有电缆、电线都需要得到保护，防止电梯运行中将电缆拉断、磨损、挂破，引起电梯故障注意：电缆拐角、受力、活动部分较易受损，如安全触板线、随行电缆线、门锁开关线等） 专业铸就品质 服务体现价值 林肯电梯（中国）有限公司 2. 电梯是机电一体化的设备，有强电也有弱电，所有电缆与接地、电缆与电缆之间的绝缘非常重要，否则会引起电梯不正常的运行，且故障非常难查，严重时可损坏控制单元，也可导致乘客触电事故某根电缆该具有的绝缘性与该电缆上的电压高低有关 一般电梯的绝缘性要求是：M b.M 专业铸就品质 服务体现价值 林肯电梯（中国）有限公司 1. 机房 要有充足的符合国标要求的照明，由用户负责一般电源为AC220V 2. 井道 井道照明要充足，照明的亮度、安装位置有要求，一般电源是AV220V 3. 底坑 须用安全电压的照明，一般使用AC36V照明，其亮度及安装位置有要求，底坑有AC220V及AC36V电源插座 4. 轿顶 轿顶照明与底坑照明相同 专业铸就品质 服务体现价值 林肯电梯（中国）有限公司 5. 轿厢照明 电梯正常运行或待机时轿厢照明一般是AC220V，但在用户配电故障或停电时，轿厢照明自动切换为应急电源的照明，电压有DC12V、DC24V等 有些电梯的轿厢照明（风扇）电源受控制柜的控制，当电梯停机或超过设定时间后还是待机状态，则控制柜自动切断轿厢的照明风扇电源。
此时的应急照明也不亮 专业铸就品质 服务体现价值 林肯电梯（中国）有限公司 专业铸就品质 服务体现价值 林肯电梯（中国）有限公司 专业铸就品质 服务体现价值 林肯电梯（中国）有限公司 必须有上岗证的熟练操作工操作 1. 正常的（停电）关人 标准的电梯困人后放人操作过程 2. 安全钳动作引起的电梯困人 专业铸就品质 服务体现价值 林肯电梯（中国）有限公司 专业铸就品质 服务体现价值 林肯电梯（中国）有限公司 专业铸就品质 服务体现价值 林肯电梯（中国）有限公司。
