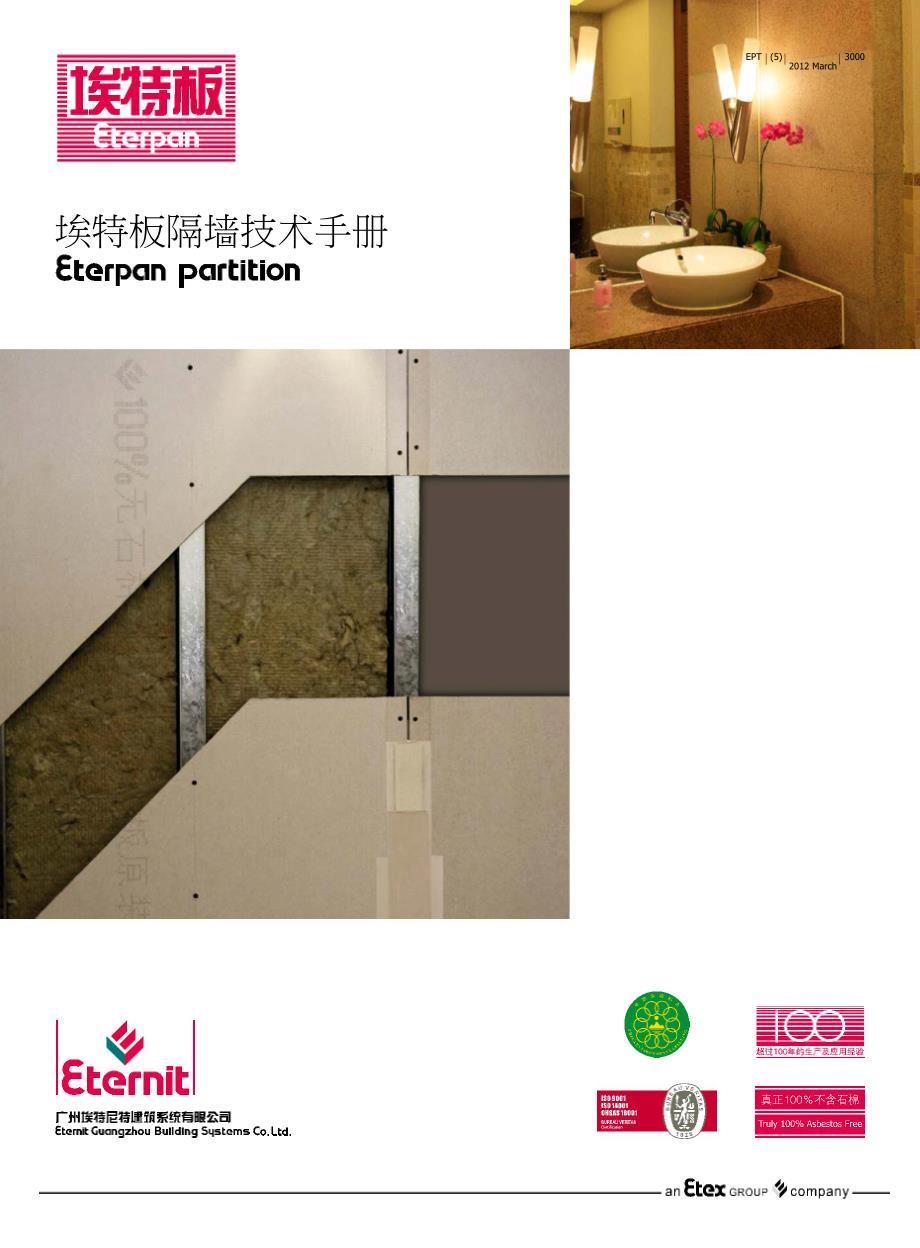

EPT (5) 3000 2012 March埃特板隔墙技术手册埃特板轻钢龙骨隔墙的介绍/应用/组成 1目录 埃特板轻钢龙骨隔墙介绍 埃特板轻钢龙骨隔墙的组成埃特板埃特板轻钢龙骨隔墙的特性埃特板轻钢龙骨隔墙的介绍/应用/组成 1可用作轻钢龙骨隔墙的埃特板型号如下：低密度埃特板 8、10、12mm埃特板轻钢龙骨隔墙的使用数据 2 轻钢龙骨可以通过锚固件固定在建筑的混凝土结构或钢结构上，板材 中密度埃特板 7.5、9、12mm埃特板是一种以环保、防火、强度高、耐久等优越性能著称于世的纤维硅酸盐板材埃特板隔墙由埃特板、轻钢龙骨以及通用的配件组成埃特板轻钢龙骨隔墙的总体安装 3通过紧固件固定在龙骨上，采用干作业方法施工在墙体的中间可以填充矿棉达到防火、保温、隔声的要求，各种管线也可以隐藏在墙体详细的信息可参阅《埃特板材产品应用手册》埃特板轻钢龙骨隔墙的细节 6内部墙体的面层可以使用各种方法装饰处理，如涂料、粘贴装饰面板等特殊功能的隔墙/隔声墙/防火墙/弧形墙 10在正常合理使用的条件下，埃特板隔墙的使用寿命可以等同于建筑物特殊功能的隔墙/墙体壁板/吸音墙体 11的使用寿命板材接缝处理/单位面积材料用量/图纸说明 12轻钢龙骨隔墙的镀锌钢架由水平的沿顶（沿地）龙骨和垂直的竖龙骨组成。
如果墙体高于一件板材的长度，板材之间的水平连结需使用横撑龙骨龙骨的标准长度为3米上图为常用的轻钢龙骨形状，当墙体需要增强的龙骨时，也可选择埃特板轻钢龙骨隔墙的特性120mm或150mm宽的轻钢龙骨常用龙骨规格如下：型号 尺寸（mm） 厚度（mm） 重量（Kg/m）U50龙骨 50x40 0.6～1 0.63～1.10埃特尼特的所有产品均100％不含石棉，板材在使用埃 特 板 按 G B 8 6 2 4 - 2 0 0 6 判 定 ， 燃 烧 性 能 达 到到废弃的过程中不会产生有毒气体或辐射 C50龙骨 50x50 0.6～1 0.81～1.35GB8624不燃A1级由埃特板材组成的隔墙具有很好的防火性能U70龙骨 75x40 0.6～1 0.75～1.25C75龙骨 75x50 0.6～1 0.93～1.55埃特板隔墙的重量约为18Kg/m2，不到砖墙的1/10整个建筑的总重量因此将大大降低，承重结埃特板隔墙具有很好的弹性，系统能吸收声能若在空腔内填入矿棉，则可达到完美的隔音效果用U100龙骨 100x40 0.6～1 0.86～1.44C100龙骨 100x50 0.6～1 1.05～1.75构以及地基也随之大为减轻。
这样，将降低整座建筑的总成本穿孔埃特板和矿棉组合制成的构造还可以得到良好的吸音效果1. 埃特板2. C型龙骨固定龙骨到结构上的锚固件3. U型龙骨用于固定沿顶（沿地）龙骨的紧固件取决于周围的结构如果结构是埃特板隔墙的厚度一般为砖墙的50%所以它比砖墙节省50%的占地面积埃特板隔墙内部的空腔为安装各式管道提供了一个理想的空间在医院和实验室等地方，还可以非常方便地在隔墙内安装中央供气管道4. 穿孔纸带5. 填缝料6. 自攻螺钉7. 填充矿棉混凝土、砖，可使用尼龙锚栓、射钉或膨胀螺栓固定板材和龙骨的紧固件8. 钉头修补可使用喇叭头自攻螺钉固定埃特板，若固定单层板材，螺钉的规格为9. 固定龙骨的锚固件 3.5x25mm，若固定双层板材，螺钉的规格为3.5x35～39mm龙骨之间可用4x12mm的铆钉连结或使用龙骨钳直接铆接整个埃特板金属龙骨隔墙系统具有较大的弹性，受 龙骨和埃特板的安装非常简单，只需要普通的手提到较大的震动完全不会受影响即使遇到灾难性的地震破坏，整个系统也不会坍塌或由此而导致的人工具便可埃特板隔墙的安装是一种干作业方式，只需砖墙施工时间的1/3接缝材料埃特板轻钢龙骨隔墙的应用员伤害。
可使用通用的填缝料（如用于石膏板上的石膏填缝料）和穿孔纸带隔墙内部的空腔是一个极好的隔热层，而埃特板导热系数仅为砖墙的1/3，采用埃特板隔墙系统可大量减少能量损耗埃特板主要成份为波特兰水泥、石英等因此埃特板隔墙的使用寿命可与砖墙相比埃特板轻钢龙骨隔墙可以广泛应用于各种工业以及民用建筑的室内非承重隔墙，厂房中超高的隔墙，轻质的防火隔墙，以及对隔声或吸声有要求的轻质隔墙等填充矿棉如果墙体需要提高防火性能可填充岩棉，若需要提高隔声性能可以填充岩棉或玻璃棉2 埃特板轻钢龙骨隔墙的使用数据 埃特板轻钢龙骨隔墙的总体安装 3埃特板轻钢龙骨隔墙的使用数据 埃特板轻钢龙骨隔墙的总体安装埃特板轻钢龙骨隔墙由UC轻钢龙骨和板材通过螺钉紧固而成若考虑防火或隔声，可以在墙体 在设计时必须考虑墙体高度，房屋类型以及隐藏在墙体里面的管道直径等各种要求以选择宽度内部填充矿棉推荐使用的板材如下：防火隔墙面板可使用低密度埃特板；潮湿区域可使用中 合适的龙骨，如果墙体高度超过2440mm，板与板之间的水平接缝处，必须用横撑龙骨支撑我密度埃特板，抗冲击墙体可使用较厚的中密度埃特板；隔声要求高的墙体可使用双面密度不同 公司在客户定做的情况下也可供应3000mm长的板材。
的埃特板；弯曲隔墙可使用较薄的中密度埃特板在开始安装之前，必须标好沿顶沿地龙骨的准确位置并在地面作记号，标明门窗位置这不仅埃特板轻钢龙骨隔墙构造及性能 有利于以后的工作，而且由于整个场地仍然空着，从而可以置放大的构件（板材、龙骨、门框）一、先安装沿地龙骨和沿顶龙骨，参考图11. 埃特板2. C型龙骨3. U型龙骨4. 锚固件5. 弹线图1二、在两堵隔墙的交接点，沿顶（沿地）龙骨之间必须留一条与板材一样厚度的空隙然后靠着相邻的两面墙固定沿顶（沿地）龙骨，龙骨固定点之间最大距离为600~800mm，参考下图为了使墙体更加稳固，锚固件在沿龙骨的方向上最好相互错开，参考下图2.3间距略大于板材厚度图2.1 图2.2600~800 1. 埃特板2. C型龙骨1. 表中龙骨厚度不小于0.63mm；若宽度大于100的龙骨，其厚度不低于0.8mm，并且使用高边的U型天地龙骨；岩棉的容重为80Kg/m3；隔墙的计算均布荷载值为200N/m2，墙体允许变形量小3. U型龙骨4. 锚固件于L/500，L为墙体高度 锚固件沿龙骨方向错开图2.32. 表中“耐火时间”栏目中的“ ”请咨询技术部门或当地的销售人员。
4 埃特板轻钢龙骨隔墙的总体安装 埃特板轻钢龙骨隔墙的总体安装 5三、接着，在沿顶龙骨之间插入竖龙骨，竖龙骨的中心间距需要根据 四、板材必须切成规定尺寸，即比墙体高度短10mm，在龙骨调整以 定板材时，螺钉头必须埋在板面以下1mm，以便于接缝处理假如用实际要求调整，一般为610或408mm，这些龙骨的长度应比相应的天花 后，可以用错缝的形式把板材用螺钉固定在龙骨上螺钉头必须沉入 的螺钉不是自沉头螺钉，则需在板面预钻一个2mm深的凹坑板与地面之间的距离短10mm轻钢龙骨与墙体或柱子连接的地方需要使用柔性连接（如填入20mm厚板面1mm固定板材时螺钉从中间开始，然后再固定周边，或沿一个方向进行安装在出厂前，埃特板在长度方向的两条边已作倒角处理，三边倒角或四边倒角也可在客户定做的情况下供货如需要在工地进行倒角处理而的岩棉），因为建筑物在荷载或沉降的作用下会变形，这样可以避免 板材与地面之间必须留有5～10mm的缝，螺钉中心距为250mm，距离 量又比较少的情况下，倒角加工可用带硬制合金刀片的刨边机加工，由于结构的变形对墙体产生影响（如变形或开裂） 板边15mm，板角采用不对称排列，参考下图若板材为直角边，在固 否则就要用带人造金刚砂刀片的刨边机加工。
在墙体自由端、墙体的连接处和大开孔的两侧（如门开口、窗户开口）要装上附加龙骨，附加龙骨可以使用U型和C型龙骨扣合龙骨间距408 or 610 龙骨间距408 or 610如果墙体高度大于2440mm或3000mm，则需要在板材的水平接缝处装上横撑龙骨，横撑龙骨可以使用U型龙骨切割到相应的长度，如图3横向剖面～100 15板材短边方向 15龙骨间距龙骨立面排布 竖向剖面1. 埃特板2. C型龙骨12203. U型龙骨 1. 埃特板4. 锚固件龙骨间距408 or 610 龙骨间距408 or 6102. C型龙骨5. 柔性材料3. U型龙骨 锚固件隔墙构造横向剖面4. 紧固件5. 柔性材料竖向剖面图3 图46 埃特板轻钢龙骨隔墙的细节 埃特板轻钢龙骨隔墙的细节 7埃特板轻钢龙骨隔墙的细节在门洞的两端必须加上附加龙骨，以铆钉固定610或408mm的龙骨间距不应受门的影响，而继续延续（即门上方的竖龙骨间距也应保持窗洞口以及开孔的构造 窗的两边必须各装一根附加龙骨，窗的上方和下方同样也应装上相应610mm的间距）门上方的横撑龙骨也用铆钉固定在附加龙骨上，覆门洞口构造尺寸的横撑龙骨。
小开口四周以横撑龙骨作加强，龙骨应相互连接盖门边和上方的板材不应该切成两块，必须使用一件板材切割成2 2 4 4X Y≤610X Y龙骨间距 龙骨间距 龙骨间距 龙骨间距 龙骨间距龙骨排布 1-1剖面X Y 龙骨间距纵向剖面2-2剖面龙骨间距 龙骨间距 龙骨间距龙骨排布≤610 龙骨间距 龙骨间距X Y龙骨间距 龙骨间距 龙骨间距4-4剖面横向剖面1. 埃特板 1. C型龙骨2. C型龙骨 2. U型龙骨3. U型龙骨4. UC龙骨扣合板材排布1220 1220图63. UC龙骨扣合图53-3剖面8 埃特板轻钢龙骨隔墙的细节 埃特板轻钢龙骨隔墙的细节 9墙体转角 暗藏管道 重物的吊挂 较轻物体的吊挂各种管线可以穿在龙骨之间 对于大于10Kg的物体，如果吊柜、吊架、洗手盆等，需要将荷载转移 对于静止的，质量小于10Kg的物体，可直接固定在埃特板上一般可到龙骨上并避免板材受到破坏，参考下图做法 以用螺钉，挂钩或用螺栓加特别的空心墙用膨胀塞如图所示，物体通过紧固件将荷载传递到木板或龙骨上，荷载由竖向的龙骨承受图7图10图13踢脚线伸缩缝踢脚线可以直接固定在埃特板上墙体底端有防水要求时，处理方式参考图11.2，墙体底部可以设100mm高的混凝土止水带。
当墙体的长度超过10m左右时，需要留伸缩缝伸缩缝的做法要注意：伸缩缝两侧的墙体完全独立，包括沿顶沿地龙骨、横撑龙骨、板材等伸缩缝可以有效避免墙体的变形（温度、湿度等条件的变化）而导致的开裂板材之间可以使用弹性密封胶连接，或使用装饰压条装饰，但是一定要保证伸缩缝两侧的墙体是独立的图8墙体自由端部1. 龙骨2. 木板在墙体自由端，必须把竖龙骨（C型）和沿顶沿地龙骨（U型）对扣在一起使用图11.1图9图。
