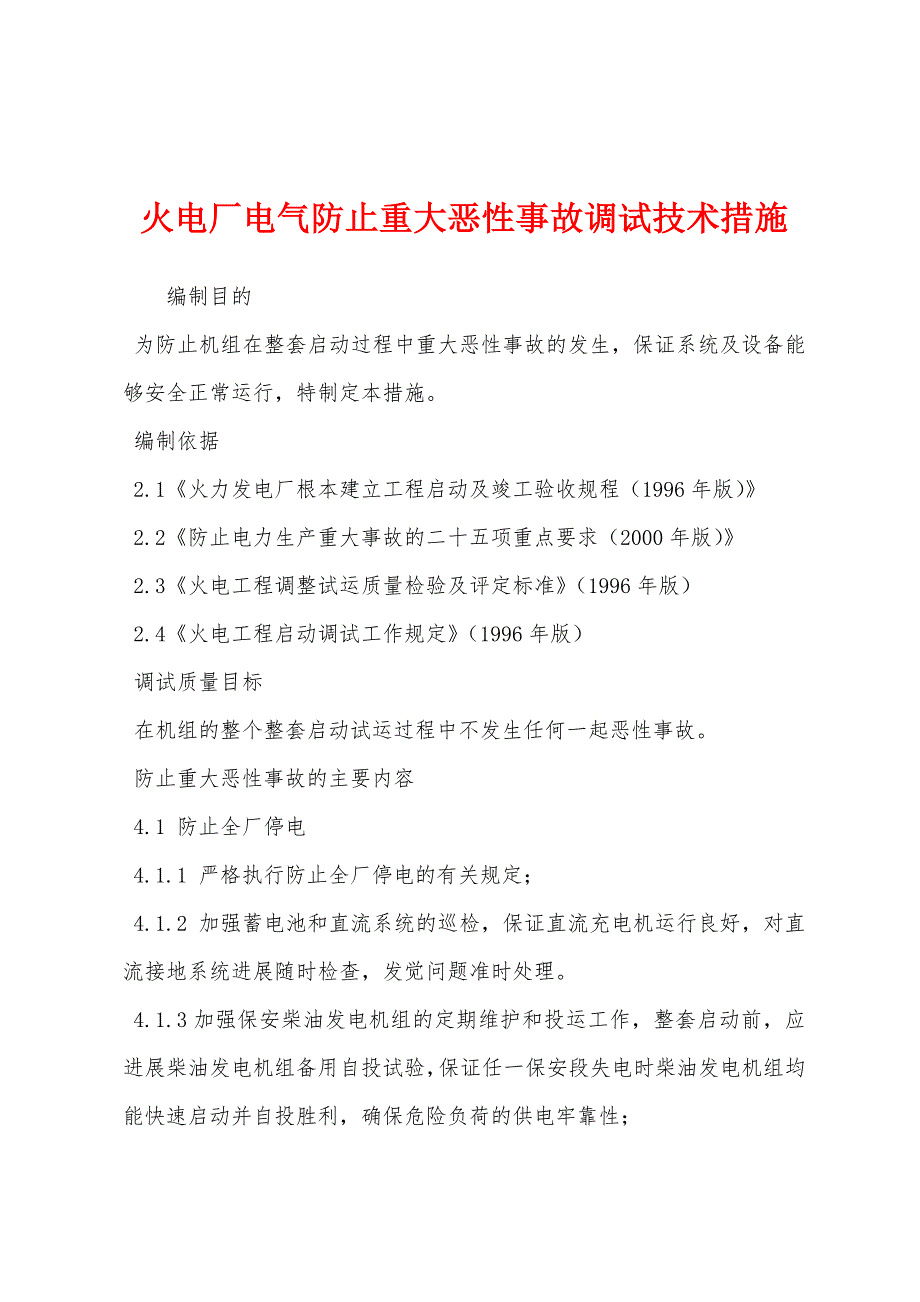

火电厂电气防止重大恶性事故调试技术措施 编制目的 为防止机组在整套启动过程中重大恶性事故的发生，保证系统及设备能够安全正常运行，特制定本措施 编制依据 2.1《火力发电厂根本建立工程启动及竣工验收规程（1996年版）》 2.2《防止电力生产重大事故的二十五项重点要求（2000年版）》 2.3《火电工程调整试运质量检验及评定标准》（1996年版） 2.4《火电工程启动调试工作规定》（1996年版） 调试质量目标 在机组的整个整套启动试运过程中不发生任何一起恶性事故 防止重大恶性事故的主要内容 4.1 防止全厂停电 4.1.1 严格执行防止全厂停电的有关规定； 4.1.2 加强蓄电池和直流系统的巡检，保证直流充电机运行良好，对直流接地系统进展随时检查，发觉问题准时处理 4.1.3加强保安柴油发电机组的定期维护和投运工作，整套启动前，应进展柴油发电机组备用自投试验，保证任一保安段失电时柴油发电机组均能快速启动并自投胜利，确保危险负荷的供电牢靠性； 4.1.4 加强继电爱护工作，投入开关失灵爱护，严防开关误、拒动扩大事故； 4.1.5 整套启动过程中进展任何试验，事先必需对继电爱护的投入方案进展认真分析，防止因试验导致继电爱护误动。
4.1.6 整套启动前，应保证10kV厂用IA（IIA）、IB（IIB）段厂用快切系统完善，动作牢靠，高压启动/备用电源系统运行良好 4.1.7整套启动前，应进展危机负荷的直流电机联锁启动试验 4.1.8整套启动过程中，如消失高压厂用电源失去而10kV厂用I段电源切换又不胜利，应在推断10kV配电段无故障后，考虑手动抢合10kV配电段备用进线开关 4.2 防止人身伤亡事故 4.2.1 严格执行国家电力公司《安全生产工作规定》及《电业安全工作规程》以及其他有关规定； 4.2.2 制定安全工作措施； 4.2.3 严格执行操作票和工作票制度 4.2.4 电气调试作业要求必需两人及其以上，严禁单人作业 4.3防止电气误操作事故 4.3.1严格执行操作票和工作票制度； 4.3.2 严格执行调度命令，操作时不允许转变操作挨次，操作发生疑问时应马上停顿操作； 4.3.3 防误闭锁装置应与主设备同时投运 4.3.4 整套启动试验过程中，应严格执行启动指挥小组批准下发的措施文件，严禁任意变更试验内容 4.4防止火灾事故 4.4.1整套启动过程中，应保证主变、厂变的消防系统正常投运，在其他电气设备四周的惹眼处配置足量的适合电气灭火的灭火器；整套启动过程中，消防车应进入值班状态。
4.4.2 如电气设备发生火灾，首先要想方法切断电源，然后用适合电气灭火的灭火器进展灭火；如火灾四周有电气设备并患病火灾威逼时，也应停顿设备运行，切断电源 4.5防止发电机损坏事故 4.5.1防止发电机定子水路堵塞、断水事故 4.5.1.1机组在安装起动时必需采纳特地的清洗过滤网，还应准时清扫内冷水过滤网，避开过滤网上因杂物而堵塞内冷水； 4.5.1.2 推举进展发电机定冷水分路流量试验，留意检查是否遗留有线棒分相水压试验橡皮封堵及其他杂物在定冷水路中 4.5.1.3 定子各局部测温元件，安装前应仔细校验，保证测温元件的精确性；值班人员要定时监盘并作好记录当槽内线棒间温度指示发生特别时，首先推断测温元件及引线有无虚接、短路、断线等现象而当测温元件指示温度偏高时，可实行降低负荷的方式来作出推断运行中定子线棒间温差经检查确定到达8℃时应引起重视，当温差确定到达12℃且槽内测温元件温度超过90℃时，应马上停机检查 4.5.1.4运行中严格掌握定子内冷水的pH值，以防止定子内冷水铜管中产生氧化铜堵塞水路 4.5.1.5定子水回路通水时，准时通过定子排污管排气，确保定子引水管内不残留气体，以防止定子引水管汽化过热烧损。
4.5.1.6 加强定子内冷水泵的运行维护，备用水泵要求处在正常状态，防止切换过程中因备用水泵故障而造成定子水回路断水同时运行中要严防水箱水位过低或水量波动而发生断水故障 4.5.2 防止转子匝间短路 分别在静止状态下的定子膛内、膛外和在超速试验前、后的额定转速下测量转子绕组的沟通阻抗和功率损耗，依据测量结果判别转子绕组是否存在匝间短路及其严峻程度 4.5.3 防止发电机非同期并网； 4.5.4 防止励磁系统故障引起发电机损坏 4.6防止继电爱护事故 4.6.1 保证继电爱护操作电源的牢靠性，防止消失二次寄生回路； 4.7防止大型变压器损坏和互感器爆炸事故 防止重大恶性事故的留意事项 5.1加强对电气一、二次系统的巡检，对发变组CRT指示、励磁调整柜、整流柜等加强监护 5.2整套启动过程中，发觉问题，应马上请示启动指挥小组，准时处理，消退故障隐患 5.3做好整套启动过程中的设备运行记录，对一些重要参数定时记录 5.4 在机组特别状况下，处理事故应精确、坚决，不得扩大事故 5.5 在启动试验或机组运行过程中如有危及人身及设备安全时，应严格执行有关规程及规定，必要时马上停顿试验以至停顿机组运行。
5.6 在机组事故跳闸的状况下，每次都应查明缘由，并实行相应措施前方可再次启动 5.6 机组启动前，应检查发电机CT、PT回路，保证CT回路无开路，PT回路无短路 5.7 机组整套启动过程中，如发生厂用电源失电事故，调试人员首先应帮助运行人员保证保安电源的安全运行，帮助运行人员推断事故缘由，尽快恢复厂用电源 电气系统特别及事故处理 6.1 事故处理的一般原则 6.1.1 事故发生时值班人员处理事故的原则 （1）快速限制事故的进展，弄清缘由，消退事故根源，并解除对人身和设备的威逼 （2）消退事故根源后，优先考虑恢复对厂用电的供电 （3）调整运行方式，使厂用电系统恢复正常 6.1.2 事故处理时，必需严格执行发令、复诵、汇报和录音制度，必需使用统一的调度术语和操作术语 6.1.3 在处理电气系统事故时，值长（或调总）应留在集控室，以便统一协调和指挥 6.1.4 凡不是参与事故处理的人员，制止进入发生事故的地点发生事故时，只允许直接参与事故处理的人员及业主、安装、调试、监理的有关领导进入主控室，无关人员应快速离开现场 6.2 电气系统故障时报警应用和人员召集 6.2.1 在以下状况下应发出事故报警 （1）主要设备（发电机、主变、高厂变等）故障，必需或已经停顿运行时。
（2）110kV、10.5kV及10kV发生短路故障跳闸时 6.2.2 事故处理时，值长（或调总）有权召集业主、安装、调试、监理各方面的任何工作人员帮助处理事故 6.3 预防和处理事故时各级值班人员的职责 6.3.1 在发生事故时，各级值班人员（包括运行、安装、调试）应马上概要而精确地向值长（或调总）报告事故发生时间、现象，跳闸的开关及其继电爱护动作状况 6.3.2 发生电气系统故障，需向调度进展汇报的事宜由电厂当值值长负责 6.3.3 各级值班人员（包括运行、安装、调试）在机组整启过程或处理事故中，应执行值长（或调总）的命令，如发觉值长（或调总）的命令有错误时，应马上指出，并作解释 6.3.4 为了防止事故发生和扩大，以下各项操作可不经值长（或调总）的命令由各级值班人员（包括运行、安装、调试）直接执行 （1）将直接对人员生命有威逼的设备停电 （2）将已损坏的设备隔离 （3）运行设备有受损伤的威逼时，依据现场事故处理规程的规定停用或隔离 （4）当母线电压消逝时，将联接到该母线上的开关全部拉开 6.4 厂用母线故障的处理 6.4.1当厂用母线故障时，应将该母线上全部开关拉开。
6.4.2 母线故障时，应快速作出推断，用以下方法找出缘由及故障点 （1）首先推断母线PT是否故障，如否，确定母线电源开关已跳闸 （2）对母线进展外部检查，依据象征(爆炸、冒烟、起火、焦臭、碎裂)以确定故障地点 （3）依据表计指示、信号、爱护装置的动作状况来推断故障性质 6.4.3 故障确定后，马上隔离，组织抢修 6.4.4 如分析确定为接于母线上某一分路设备故障而该设备的爱护或开关拒动而扩大为母线故障时，当拒动开关拉开后，即可向该母线送电 6.5 变压器的紧急停用 变压器有以下状况之一者，应马上汇报值长（或调总），要求停用： 6.5.1 内部音响很大，且不匀称，有爆裂声 6.5.2 在正常负荷及冷却条件下，变压器上层油温不正常，并不断上升 6.5.3 由于变压器故障引起油枕或防爆管喷油 6.5.4 由于严峻漏油致使看不见油位或油面下降，低于油位计的指示限度 6.5.5 套管有严峻的破损和放电现象或严峻漏油 6.5.6 压力释放装置动作而不返回，向外大量喷油 6.5.7 干式变压器绕组有放电声，并有异臭 防止电气重大恶性事故措施的学习 7.1 电气在机组进入整套试运前，要求电气调试人员对该措施进展学习，做到心中有数，安全意识始终贯穿于整个工作过程。
7.2在机组试运过程，要常常对运行人员进展防止机组重大恶性事故措施的宣传，在进展每一项重大操作过程要做好事故预想 7.3 在机组一旦发生事故的状况下，要镇静、冷静、正确处理事故，不至事故扩大 。
