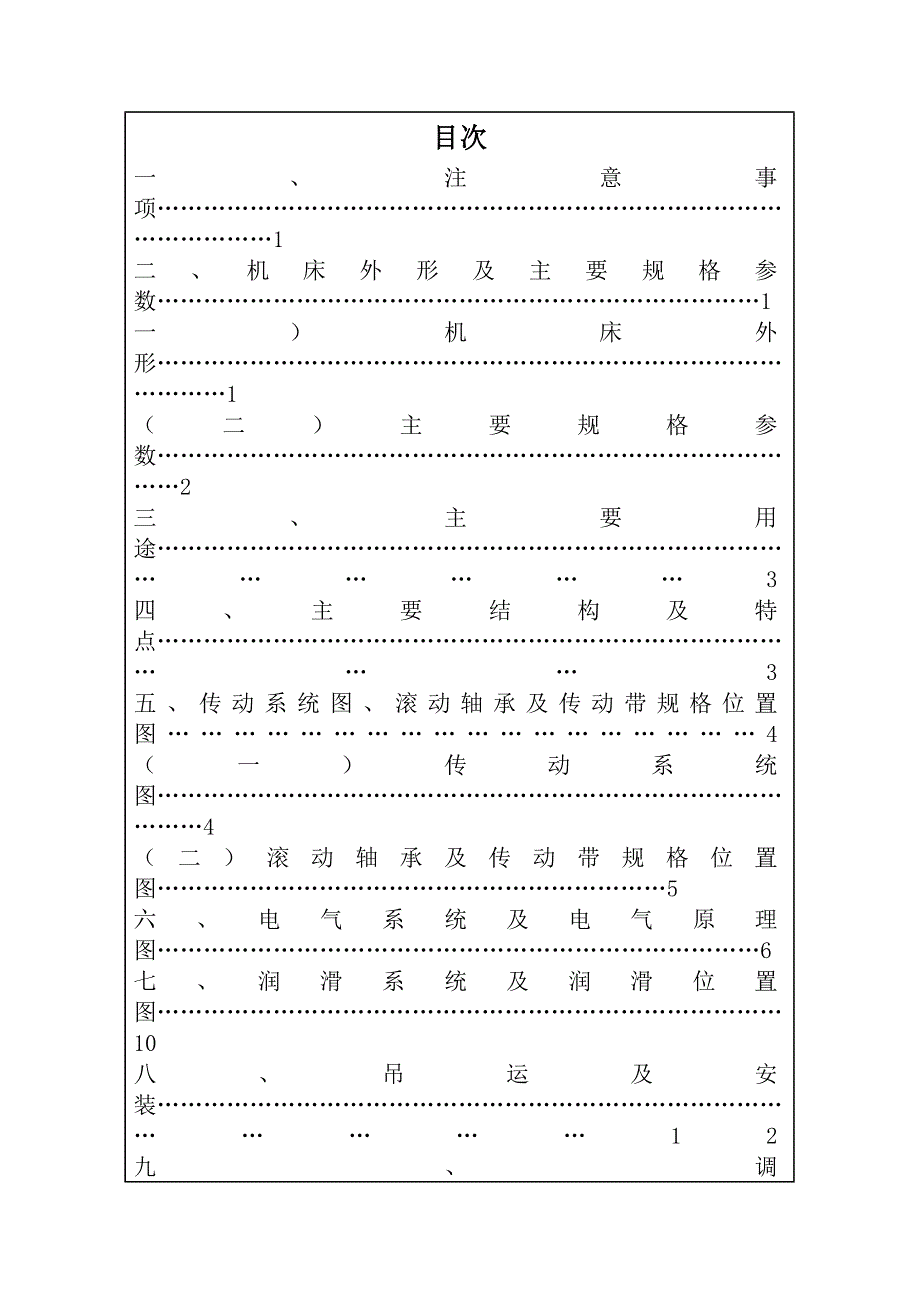

目次一、注意事项………………………………………………………………………………………1二、机床外形及主要规格参数……………………………………………………………………1一）机床外形…………………………………………………………………………………1（二）主要规格参数……………………………………………………………………………2三、主要用途………………………………………………………………………………………3四、主要结构及特点………………………………………………………………………………3五、传动系统图、滚动轴承及传动带规格位置图………………………………………………4（一）传动系统图………………………………………………………………………………4（二）滚动轴承及传动带规格位置图…………………………………………………………5六、电气系统及电气原理图……………………………………………………………………6七、润滑系统及润滑位置图………………………………………………………………………10八、吊运及安装……………………………………………………………………………………12九、调整………………………………………………………………………………………………14（一）切削速度调整………………………………………………………………………………15（二）滑枕位置调整………………………………………………………………………………15（三）工作台进给方向及进给量调整……………………………………………………………16（四）工作台位置调整……………………………………………………………………………16（五）刀架位置调整………………………………………………………………………………17（六）滑枕导轨间隙调整…………………………………………………………………………18（七）刀架导轨间隙调整…………………………………………………………………………18（八）横梁垂直导轨间隙调整……………………………………………………………………18（九）工作台导轨间隙调整………………………………………………………………………19（十）制动器间隙调整……………………………………………………………………………19（十一）工作台进给安全离合器调整……………………………………………………………20（十二）电动机传动带松紧调整…………………………………………………………………20十、试车及维护……………………………………………………………………………………20十一、附件…………………………………………………………………………………………21随机附件………………………………………………………………………………………21抬刀装置………………………………………………………………………………………21十二、易损件图……………………………………………………………………………………22BC6066型使用说明书共29页第1页一、注意事项（一）本说明书是为用户正确操作机器而编制的。
用户须认真阅读，并严格按说明书的规定进行操作，凡属违反说明书规定的操作而造成机器损坏或人身事故的，本厂不予负责二）根据用户提出特殊的要求，按合同或协议修改有关技术内容，说明书中某些表述可能与特殊订货的机器不完全一致二、机床外形及主要规格参数（一）机床外形BC6066型使用说明书共29页第2页（二）主要规格参数最大刨削长度……………………………………………………………………660mm工作台最大横向移动距离…………………………………………………………………660mm滑枕底面到工作台面的最大距离…………………………………………………………385mm工作台最大垂直移动距离…………………………………………………………………360mm工作台上工作面尺寸（长×宽）………………………………………………660mm×400mm刀架行程……………………………………………………………………………………120mm刀架回转角度……………………………………………………………………………±60°※可装刨刀最大尺寸（宽×厚）……………………………………………………20mm×30mm滑枕每分钟往复次数……………………………………………………14、20、28、40、56、80工作台机动进给量范围水平进给12级…………………………………………………0.2mm～0.25mm垂直进给12级…………………………………………………0.08mm～1.mm工作台快速移动速度水平移动…………………………………………………………………1.2m/min垂直移动…………………………………………………………………0.58m/min工作台中央T型槽尺寸……………………………………………………………………18mm主电动机功率………………………………………………………………………………3.kv外形尺寸（长×宽×高）…………………………………………2357mm×1225mm×1480mm重量…………………………………………………………………………………………1870kg在刀架转盘不退入床身水平导轨内的条件下。
BC6066型使用说明书共29页第3页三、主要用途BC6066型牛头刨床是普通用途的刨削机床，用于各种中小零件的平面加工四、主要结构及特点机床由床身、滑枕、摇杆、变速箱、进给箱、横梁、工作台及润滑系统、电气箱等组成电动机经传动带、变速箱及摇杆机构传动滑枕作往复运动，有6级变速调整摇杆曲柄回转半径，可使滑枕有不同的切削行程及切削速度工作台沿横梁水平导轨可作手动或机动的水平进给，横梁沿床身垂直导轨可作手动或机动的垂直进给，各有12种进给量，水平和垂直进给方向由一个手柄选择，进给量可以在机床运转中调整工作台能作水平或垂直方向的快速移动机床设有防止进给运动故障而发生意外的安全离合器工作台前端有前支架支承，用以增加工作时的稳定性滑枕往复运动设有制动器，可以使滑枕迅速停止滑枕的起动、停止制动及工作台的快速移动由一个手柄集中控制机床主要运动部位，如滑枕导轨、摇杆机构、变速箱、进给箱等均由油泵集中供油润滑，油量可按实际需要调整机床内有回程抬刀装置BC6066型使用说明书共29页第4页BC6066型使用说明书共29页第5页BC6066型使用说明书共29页第6页BC6066型使用说明书共29页第7页BC6066型使用说明书共29页第8页BC6066型使用说明书共29页第9页BC6066型使用说明书共29页第10页电气设备清单标记图区名称型号规格数量供货单位M14电动机Y132S-4B51M25电动机Y90S-4V31KM14接触器3TB4022-0A380V1KM25接触器3TB4122-0A380V1QF14断路器3VE1015-2MU001QF25断路器3VE1015-2JU001FS15小型断路器DZ163-63C1P3A240V2FS27小型断路器DZ163-63C2P3A415V2SA26门开关JWM6-111SQ1行程工关X2-N1SQ29行程开关X2-N1TC7控制变压器JBK3-40380V/24V40VA6.3V20VA1BL18工作灯JC6-124V40W1KA18中间继电器3TH8031-0A380VBC6066型使用说明书共29页第11页七、润滑系统及润滑点位置图机床的主要运动部位如：滑枕导轨、摇杆机构、变速箱、进给箱等处均由油泵集中润滑，供油量可按需要调整。
起动机床时，油泵即进行工作，油泵通过滤油器自床身底座的油池内吸入润滑油，输经分油器及管道润滑机床各部机床使用N46机械润滑油润滑，润滑油油面由底座侧面的油标指示，第一次灌入的润滑油在使用约300小时后应予重新更换此后在机床的正常使用情况下，约每6个月更换一次新的润滑油更换用油时，自底座的放油孔放出旧油，洗净油池及机床内部积污，再灌入新油滤油器应定期清洗，去除附着于滤油网外的杂物各部滚动轴承及电动机的轴承用钙基润滑脂润滑，可按实际需要更换新的润滑脂滑枕导轨的供油情况可由床身操作侧的油窗观察一般情况下，机床出厂时，各部润滑油量均已调整适宜，在使用中欲作个别的油量增减，可以调整装于床身后部的分油器分油器油量调节阀所控制的各部油路如下图所示机床其他部位的润滑，可按下图所示润滑点位置，以N46机械油润滑，油量及次数按实际使用情况确定，横梁、工作台导轨及各进给丝杠等处，也应按实际情况润滑BC6066型使用说明书共29页第12页八、吊运及安装BC6066型使用说明书共29页第13页BC6066型使用说明书共29页第14页BC6066型使用说明书共29页第15页BC6066型使用说明书共29页第16页BC6066型使用说明书共29页第17页BC6066型使用说明书共29页第18页（十一）工作台进给安全离合器调整：调整碟形弹簧的压力，可使安全离合器传递不同的扭矩，调整完毕后，应将调整螺母背紧，以防运转中松脱。
正常状态下，施于夹紧弹簧螺母的力矩约为60公斤.厘米电动机传动带松紧调整：电机安装在床身空腔内，以支承板固定在床身上调整传动带松紧时，松开支承板固定螺钉，调整支承板位置至传动带松紧合适再重新拧紧固定螺钉九、试车及维修机床试车前应仔细地清洗机床各加工表面的防锈剂，检查机床内部是否清洁，电源线、接地线是否妥当，电器设备是否正常，绝缘性能是否可靠向机床各需要加油的部位及导轨表面注以清洁的N46机械油，并向机床油池灌注N46机械油，油面高度不应低于底座油标表面的2/3先手动运转机床，必须确认各部位均已正常无阻后，再开车运转机床接通电源，以手柄启动机床，此时检查电机转向是否与要求相符自低转速开始，逐级空运转机床，并调整滑枕行程，使机床在最大切削速度下空运转足够时间，以观察机床是否正常，运转中调整工作台进给量，使工作台作不同方向的水平和垂直进给试验机床制动器及工作台快速移动机构是否灵敏可靠BC6066型使用说明书共29页第19页如回转刀架角度切削，必须注意滑枕回程时刀架不能有与机床相碰的危险运转中注意滑枕导轨的供油量是否合适油量过少将引起不正常磨损，油量过多则导致漏油，必要时应调节分油器，至供油量合适为止。
机床应经常保持清洁，按时润滑导轨面及各注油孔，并作定期检修十一、附件随机附件：随机附带下列各件序号名称规格数量备注1摇把17mm1件2照明灯24V,40W1套3地脚螺栓M24×3406套回程抬刀机构：回程抬刀机构使刨刀在滑枕回程中自动抬起，用以提高加工表面质量，减少刀具磨损，避免碰伤刀具当不使用抬刀机。
