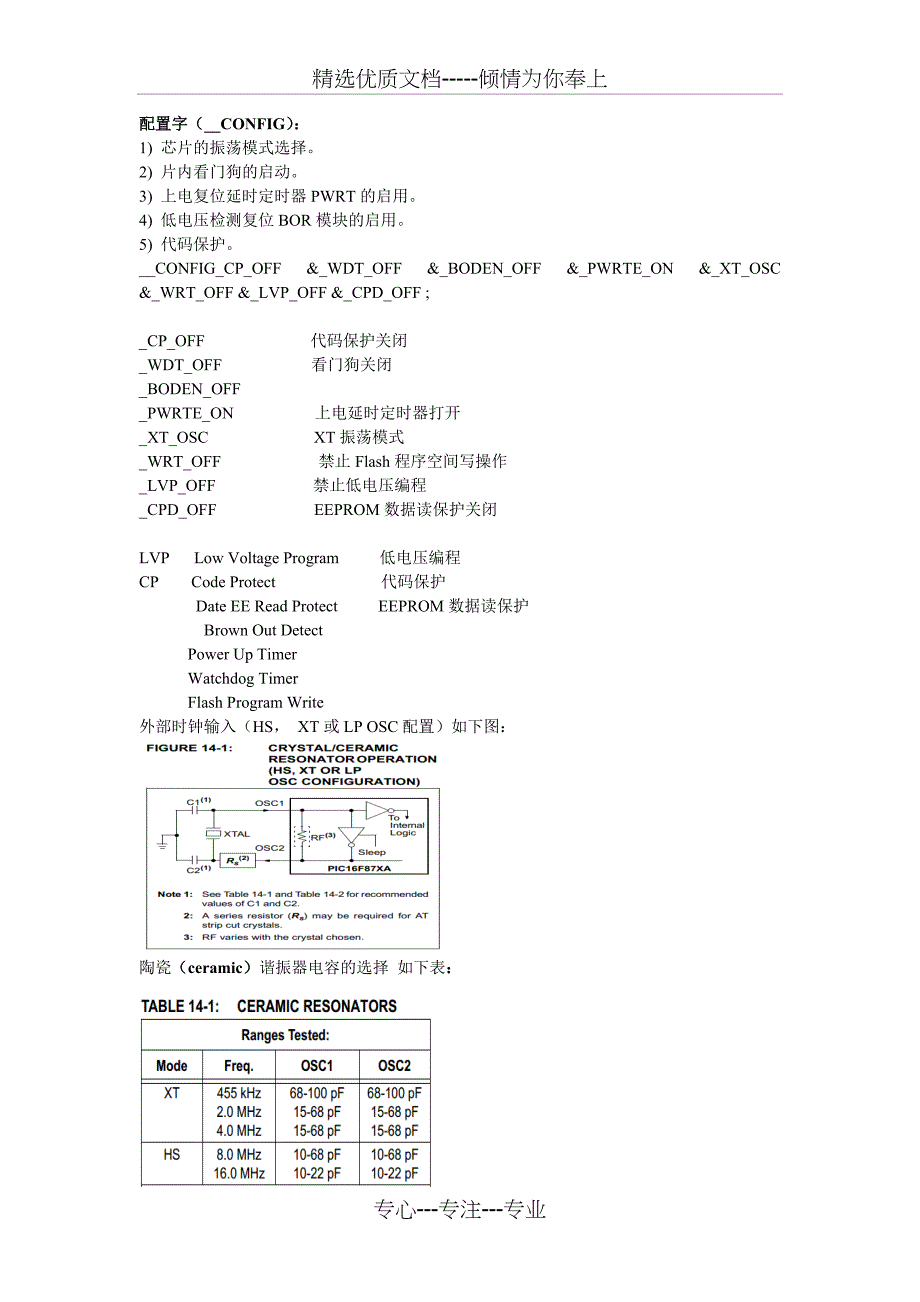

精选优质文档-----倾情为你奉上配置字（__CONFIG）：1) 芯片的振荡模式选择2) 片内看门狗的启动3) 上电复位延时定时器PWRT的启用4) 低电压检测复位BOR模块的启用5) 代码保护CONFIG_CP_OFF &_WDT_OFF &_BODEN_OFF &_PWRTE_ON &_XT_OSC &_WRT_OFF &_LVP_OFF &_CPD_OFF ;_CP_OFF 代码保护关闭_WDT_OFF 看门狗关闭_BODEN_OFF _PWRTE_ON 上电延时定时器打开_XT_OSC XT振荡模式_WRT_OFF 禁止Flash程序空间写操作_LVP_OFF 禁止低电压编程_CPD_OFF EEPROM数据读保护关闭LVP Low Voltage Program 低电压编程CP Code Protect 代码保护 Date EE Read Protect EEPROM数据读保护 Brown Out Detect Power Up Timer Watchdog Timer Flash Program Write外部时钟输入（HS， XT或LP OSC配置）如下图：陶瓷（ceramic）谐振器电容的选择 如下表：配置字（__CONFIG）： 一般情况为： 11 1111 0011 0001 0x3F31 或0x3F71位13 CP：闪存程序存储器代码保护位 1 1=代码保护关闭 0=所有程序存储器代码保护位12 未定义：读此位为1 1位11 DEBUG：调试器模式位 1 1=禁止调试器，RB6和RB7是通用I / O引脚 0=调试功能开启，RB6和RB7专用于调试位10：9 WRT1：WRT0：闪存程序存储器的写使能位 11 PIC16F876A / 877A 11=写保护关闭，所有的程序存储器可能被写入由EECON控制 10=0000h-00FFh写保护，0100h-1FFFh写入由EECON控制 01=0000h-07FFh写保护，0800h-1FFFh写入由EECON控制 00=0000h-0FFFh写保护，1000h-1FFFh写入由EECON控制位8 CPD：数据EEPROM存储器代码保护位 (Code Protection bit) 1 1=数据EEPROM存储器代码保护关闭 0=数据EEPROM存储器代码保护功能开启位7 LVP：低电压（单电源）串行编程使能位 (Low Voltage Program) 0 1=RB3/PGM引脚有PGM功能，低电压编程启用 0=RB3是数字I / O 引脚，HV(高电压13V左右) 加到 MCLR必须用于编程位6 BOREN：欠压复位使能位（低电压检测复位） (Brown-out Reset(Detect)) 0 1=低电压检测复位BOR（BOD）模块启用 0=低电压检测复位BOR（BOD）模块关闭位5:4 未定义：读此两位均为1 11位3 PWRTEN：上电定时器使能位（上电复位延时定时器） (Power-up Timer) 0 1=上电定时器关闭 0=上电定时器开启位2 WDT：看门狗定时器使能位 0晶体振荡器电容的选择 1=看门狗开启 如右图： 0=看门狗关闭位1：0 Fosc1：Fosc0：振荡器选择位 01 11=RC振荡器 10=晶体振荡器HS模式。
参考振荡频率范围：>2 MHz 01=晶体振荡器XT模式参考振荡频率范围：100 kHz ~ 4 MHz 00=晶体振荡器LP模式参考振荡频率范围：<200 kHz OPTION_REG寄存器：位7 RBPU：PORTB输入引脚内部弱上拉使能控制位 1=所有PORTB的内部弱上拉被禁止 0=设定为输入状态的引脚内部弱上拉被使能位6 INTEDG：选择RB0/INT引脚的中断沿 1=RB0/INT 上升沿中断 0=RB0/INT 下降沿中断位5 T0CS：选择TMR0的计数时钟源 1=外部脉冲沿跳变计数 0=内部指令周期计数位4 T0SE：选择计数的外部脉冲沿 1=T0CKI脉冲上升沿计数 0=T0CKI脉冲下降沿计数位3 PSA：预分频器指派 1=预分频器分配给看门狗定时器WDT，此时TMR0的计数预分频为1:1 0=预分频器分配给TMR0位2：0 PS2：PS0：设定预分频器的分频系数如下表所示分频设定TMR0分频比WDT分频比0001:21:10011:41:20101:81:40111:161:81001:321:161011:641:321101:1281:641111:2561:128T1CON寄存器：位7：6 没有定义，读此两位的结果为0 位5：4 T1CKPS1：T1CKPS0：TMR1预分频设置 11=预分频系数1：810=预分频系数1：401=预分频系数1：200=预分频系数1：1位3 T1OSCEN： TMR1内部振荡器控制位 1=打开内部振荡器，反相放大器工作，需外接晶体产生振荡时钟 0=关闭内部振荡电路位2 T1SYNC：TMR1同步/异步计数控制位 1=异步计数模式 0=同步计数模式位1 TMR1CS：选择TMR1的计数时钟源 1=T1CKI引脚上的上升沿计数 0=内部指令周期计数（Fosc/4）位0 TMR1ON：TMR1计数允许/禁止控制位 1=TMR1可以计数 0=TMR1计数暂停T2CON寄存器：位7 没有定义，读此位的结果为0 位6：3 TOUTPS3：TOUTPS0：TMR2计数溢出后分频设置 0000=后分频系数1：10001=后分频系数1：2……1111=后分频系数1：16位2 TMR2ON：TMR2计数允许/禁止控制位 1=TMR2可以计数 0=TMR2计数暂停位1：0 T2CKPS1：T2CKPS0：TMR2预分频设置 00= 1：1预分频01= 1：4预分频1x= 1：16预分频CCPxCON寄存器：位7：6 没有定义，读此两位的结果为0位5：4 CCPxX：CCPxY：TMR1预分频设置捕捉模式： 未用比较模式： 未用PWM模式：PWM模式占空比控制字为10位，最低2位即放在CCPxX：CCPxY中，高8位数据放入专门的一个寄存器CCPRxL位3：0 CCPxM2： CCPxM0：CCP模块工作模式选择位 0000 =关闭所有模式，CCPx模块处于复位状态 0100 =捕捉模式，每一个上升沿捕捉一次 0101 =捕捉模式，每一个下降沿捕捉一次 0110 =捕捉模式，每4个上升沿捕捉一次 0111 =捕捉模式，每16个上升沿捕捉一次 1000 =比较模式，预置CCPx引脚输出为0，比较一致时CCPx引脚输出为1 1001 =比较模式，预置CCPx引脚输出为1，比较一致时CCPx引脚输出为0 1010 =比较模式，当比较一致时CCPxIF=1产生软中断，CCPx引脚没有变化 1011 =比较模式，当比较一致时CCPxIF=1且触发特殊事件 11xx =PWM模式INTCON寄存器：位7 GIE：全局中断使能控制位 1=允许中断，但各中断还有独立的使能控制位 0=禁止所有的中断，不管各自的中断是否允许位6 PEIE：外围功能模块中断允许控制位 1=允许外围功能模块中断 0=禁止所有外围功能模块中断位5 TMR0IE（T0IE）：TMR0中断使能控制位 1=允许TMR0中断 0=禁止TMR0中断位4 INTE：RB0/INT引脚沿跳变中断允许控制位 1=允许RB0/INT引脚中断 0=禁止RB0/INT引脚中断位3 RBIE：PORTB引脚状态变化中断使能控制位 1=允许PORTB状态变化中断 0=禁止PORTB状态变化中断位2 TMR0IF（T0IF）：TMR0中断标志位 1=TMR0计数溢出发生中断，必须用软件将其清除 0=TMR0没有溢出中断位1 INTF：RB0/INT引脚沿跳变中断标志 1=RB0/INT引脚发生中断，必须用软件将其清除 0=没有发生RB0/INT引脚中断位0 RBIF：PROTB引脚状态变化中断标志位 1=PORTB引脚出现状态变化中断，必须用软件将其清除 0=PORTB引脚没有发生状态变化中断。
