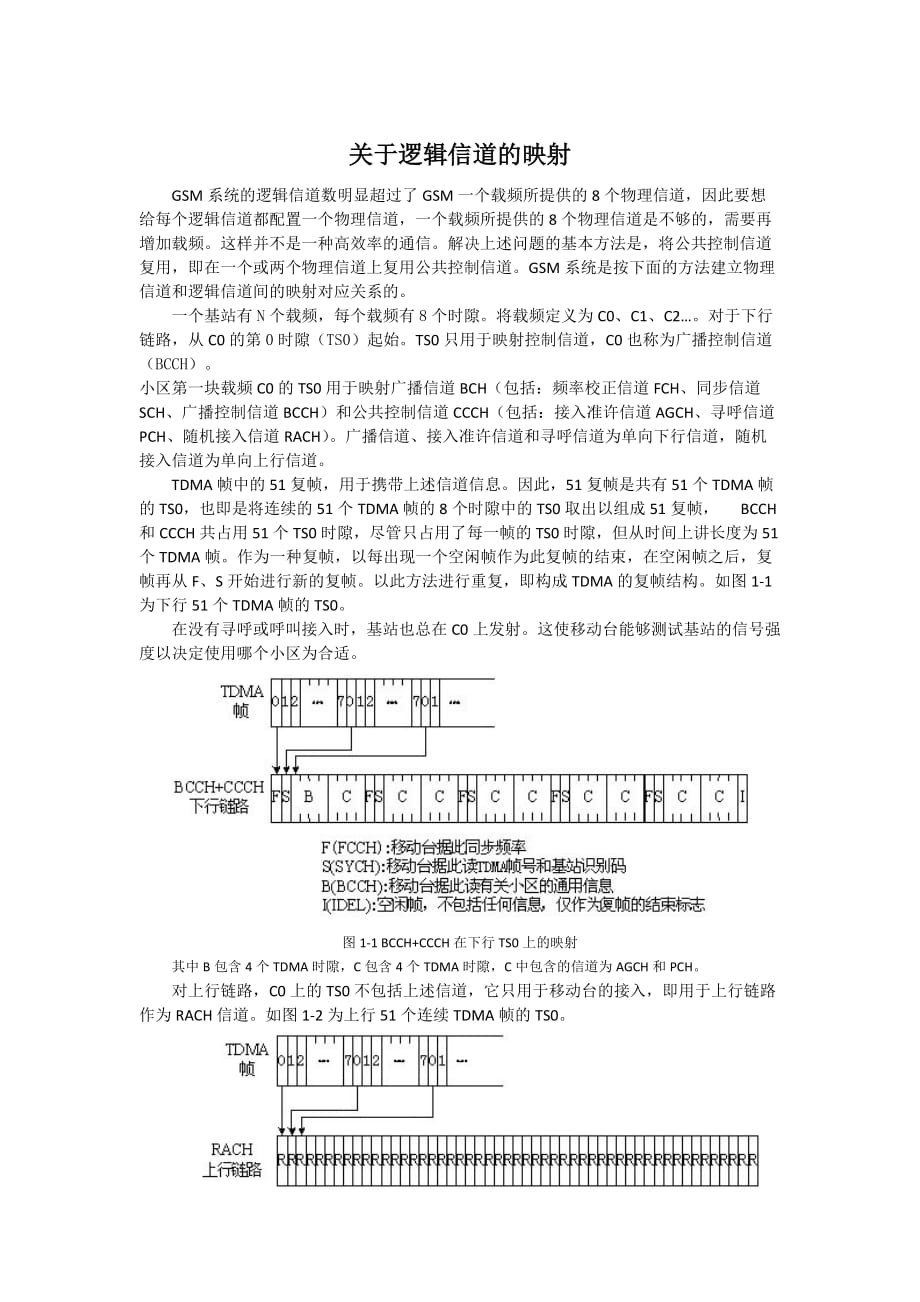

关于逻辑信道的映射GSM系统的逻辑信道数明显超过了GSM一个载频所提供的8个物理信道，因此要想给每个逻辑信道都配置一个物理信道，一个载频所提供的8个物理信道是不够的，需要再增加载频这样并不是一种高效率的通信解决上述问题的基本方法是，将公共控制信道复用，即在一个或两个物理信道上复用公共控制信道GSM系统是按下面的方法建立物理信道和逻辑信道间的映射对应关系的一个基站有N个载频，每个载频有8个时隙将载频定义为C0、C1、C2…对于下行链路，从C0的第0时隙（TS0）起始TS0只用于映射控制信道，C0也称为广播控制信道（BCCH）小区第一块载频C0的TS0用于映射广播信道BCH（包括：频率校正信道FCH、同步信道SCH、广播控制信道BCCH）和公共控制信道CCCH（包括：接入准许信道AGCH、寻呼信道PCH、随机接入信道RACH）广播信道、接入准许信道和寻呼信道为单向下行信道，随机接入信道为单向上行信道TDMA帧中的51复帧，用于携带上述信道信息因此，51复帧是共有51个TDMA帧的TS0，也即是将连续的51个TDMA帧的8个时隙中的TS0取出以组成51复帧， BCCH和CCCH共占用51个TS0时隙，尽管只占用了每一帧的TS0时隙，但从时间上讲长度为51个TDMA帧。
作为一种复帧，以每出现一个空闲帧作为此复帧的结束，在空闲帧之后，复帧再从F、S开始进行新的复帧以此方法进行重复，即构成TDMA的复帧结构如图1-1为下行51个TDMA帧的TS0在没有寻呼或呼叫接入时，基站也总在C0上发射这使移动台能够测试基站的信号强度以决定使用哪个小区为合适图1-1 BCCH+CCCH在下行TS0上的映射其中B包含4个TDMA时隙，C包含4个TDMA时隙，C中包含的信道为AGCH和PCH对上行链路，C0上的TS0不包括上述信道，它只用于移动台的接入，即用于上行链路作为RACH信道如图1-2为上行51个连续TDMA帧的TS0图1-2 RACH信道在TS0上行映射下行链路C0上的TS1时隙用来将专用控制信道映射到物理信道上，其映射关系如图1-3所示图1-3 SDCCH+SACCH在下行TS1的映射由于呼叫建立和登记时的比特率相当的低，所以可在1个时隙上放8个专用控制信道以提高时隙的复用率SDCCH和SACCH共有102个时隙，即102个时分复用帧SDCCH的Dx（D0、D1、…）用于移动台建立呼叫的开始时使用；当移动台转移到业务信道TCH上，用户开始通话或登记完释放后，Dx就用于其他的移动台。
SACCH的Ax（A0、A1、…）主要用于传送那些不重要的控制信息，如传送无线测量数据等上行链路C0上的TS1与下行链路C0上的TS1有相同的结构，只是它们在时间上有一个偏移，即意味着对于一个移动台同时可双向接续图1-4中给出了SDCCH和SACCH在上行链路C0的TS1上的复用图1-4 SDCCH+SACCH在上行TS1的映射载频C0上的上行、下行的TS0和TS1供逻辑控制信道使用，而其余6个物理信道TS2~TS7由TCH使用TCH到物理信道的映射如图1-5所示图1-5 下行TS2上的TCH映射图1-5中只给出了TS2时隙的时分复用关系，其中T表示TCH，用于传送语音或数据；A表示SACCH，用于传送控制命令，如命令改变输出功率等；I为IDEL空闲，它不含任何信息，主要用于配合测量时隙TS2是以26个时隙为周期进行时分复用的，以空闲时隙I作为重复序列的开头或结尾上行链路的TCH与下行链路的TCH结构完全一样，只是有一个时间的偏移时间偏移为3个TS，也就是说上行的TS2与下行的TS2不同时出现，表明移动台的收发不必同时进行图1-6中给出了TCH上行与下行偏移的情况图1-6 TCH的上下行偏移通过以上论述可以得出在载频C0上：TS0：逻辑控制信道，重复周期为51个TS。
TS1：逻辑控制信道，重复周期为102个TSTS2：逻辑业务信道，重复周期为26个TS TS3~TS7：逻辑业务信道，重复周期为26个TS其它C0-Cn个载频的TS0~TS7全部是业务信道在实际应用中，SD信道可以根据需要在任意载频的任意时隙映射企业一般可在支付平台上备案多个用于税费电子支付的账号，法人卡用户可通过点击“修改可操作账号”，将这些银行账号的操作权限给予指定的操作员卡用户，并设定最大可操作金额several group number, then with b ± a, =c,c is is methyl b two vertical box between of accurate size. Per-2~3 measurement, such as proceeds of c values are equal and equal to the design value, then the vertical installation accurate. For example a, b, and c valueswhile on horizontal vertical errors for measurement, General in iron angle code bit at measurement level points grid errors, specific method is from baseline to methyl vertical box center line distance for a,, to b vertical box distance for b, list can measured。
