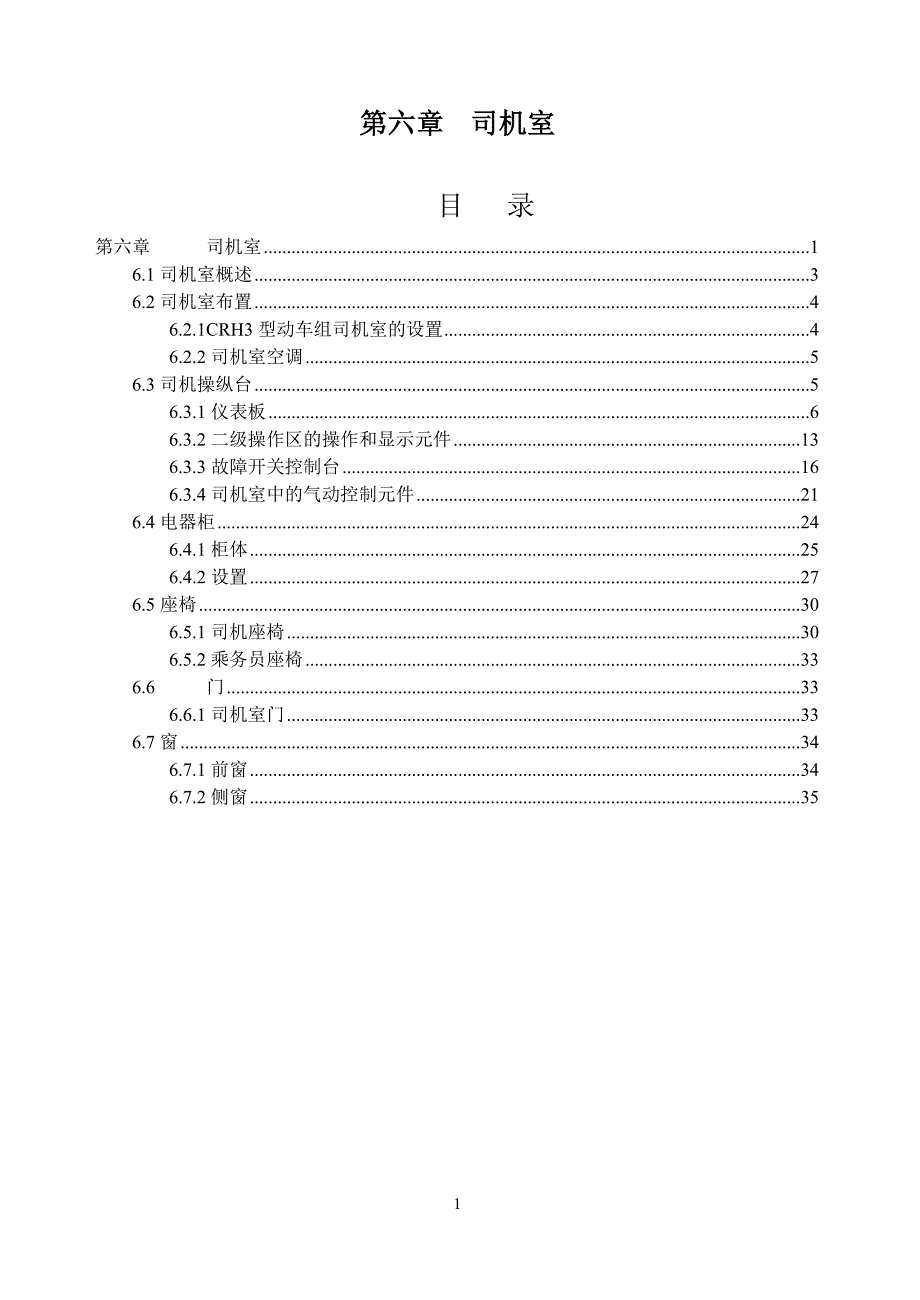

第六章 司机室目 录第六章 司机室 16.1司机室概述 36.2司机室布置 46.2.1CRH3型动车组司机室的设置 46.2.2司机室空调 56.3司机操纵台 56.3.1仪表板 66.3.2二级操作区的操作和显示元件 136.3.3故障开关控制台 166.3.4司机室中的气动控制元件 216.4电器柜 246.4.1柜体 256.4.2设置 276.5座椅 306.5.1司机座椅 306.5.2乘务员座椅 336.6 门 336.6.1司机室门 336.7窗 346.7.1前窗 346.7.2侧窗 356.1司机室概述CRH3为8车编制的电动车组，如图6- 1所示，在头车EC01和EC08上各设一个设司机室，两端的司机室具有相同设置与功能图6- 1 司机室的设置司机室设计为单人驾驶模式，司机操纵台在中央（如图6- 2所示）司机室的设置遵行UIC 651标准，符合现代的人机工程学设计原则图6- 2 CRH司机室司机室与客室紧密衔接，旅客在旅行途中可看到司机室通过将客室的内装设计风格延续到司机室从而使得司机室列车客室互为一体司机室的内装包括环氧树脂（FRP）和隐约可见的隐藏式条带，条带的色彩和形状设计考虑到司机室和相邻客室的一体化。
司机室提供如衣帽钩和小废物箱等小设备为保证空间透明性，可上锁司机柜设在紧邻的客室中6.2司机室布置6.2.1CRH3型动车组司机室的设置1 司机控制台11 内部通信装置2 旋球塞刮水系统，麦克风12 CIR 中心用打印机3 二级操作区13 辅助座椅4 故障开关控制台14 MVB 服务插座5 CCU1/215 总计 km 计数器6 LSS 面板 115.1016 “电压调节”旋转开关7 LSS 面板 115.2017 废物箱8 司机座椅18 手提灯9 LSS 面板 112.1119 杯托10 灭火器图6- 3司机室布置6.2.2司机室空调(一) 概述司机室设有空调系统，设计符合UIC 651标准司机室中的空调系统为分体式空调，即压缩单元(冷却单元)位于车底板下，而空调单元位于司机室后休息室的天花板区域所有的装置均是通过冷却管路进行连接的车 EC01 / EC08 配有相同的空调系统正常运行模式下，司机室中的空调系统独立于主客室空调系统运行新鲜空气是通过主空调系统的混合气体箱供应，并且完全独立于客室的新风和回风供应新鲜空气通过客室主风道附件的单独的风道供给到司机室的空调中然后新鲜空气同司机室（天花板上的格栅）的返回空气混合，根据温度设置进行空气调节然后通过不同位置的风道吹入室内（地板区，前窗，司机控制台上的可调节喷嘴，天花板）。
如司机室的冷却或空调系统功能失效，则通过阀控制，客室的主空调系统将取而代之，以确保司机室一直运转（有人驾驶和无人驾驶）二) 操作使用下列二级操作区域中的操作元件：使用旋转开关改变空调系统的温度设定点"Temperature"（温度） (–62–S01) ，使用旋转开关 "Ventilation"（通风） (–62–S02) 改变风扇速度 6.3司机操纵台司机控制台位于司机正前方，它包括通常需要或行驶期间需要使用的控制和指示元件司机室的操纵台主要包括下列主要的部分：l 操纵台（包括主控区）l 司机室右侧柜（包括第二和第三操纵区）l 司机室左侧柜（包括灭火器）司机室操纵台适于驾驶列车所需的各种控制和显示，不同部件的布置驾驶列车所需的电子和电气，空气和机械的设备设于司机室柜中设备组件按功能分组安装并有FRP遮盖元件脚部空间单元为左右侧司机柜的连接元件6.3.1仪表板司机操纵台（主控区）在司机前方居中布置，包括经常用到的元件或驾驶列车需要的元件而仪表板位于主操纵台的上部，以便于司机观察位置分布如图6- 4所示图6- 4司机控制台布置位置按钮/旋钮/指示器/组件说明用途1 “紧急停车”红色蘑菇形按钮紧急停车指令，断开主断路器，降弓2 “受电弓”拨动开关使列车中所有受电弓升起或降落。
降弓和撒砂”3 “主断路器”拨动开关操作主断路器4 “速度设定控制器”设置列车运行速度5 “行驶方向开关”方向开关确定行驶方向6 “牵引力控制器”使用电位计确定牵引力7 “钥匙开关”激活司机室只有钥匙要关处于“关闭”位置时，才可取出钥匙8 “司机制动阀”激活制动9 “模拟显示器”指示列车运行速度10 “司机 MMI 左侧，用于车辆控制”用于控制和监测车辆，与右侧司机 MMI 互为冗余11 “司机 MMI 右侧，用于车辆控制”用于控制和监测车辆，与左侧司机 MMI 互为冗余12 “指示灯调节”控制开关用于调节指示灯的明暗度13—“ASD 踏板”激活 ASD14 “Trainguard 系统显示器通告和操作15 “GSM-R 列车无线电对讲机”16 “火警”执行机构的照明按钮，红色指示火警回路已触发17 “前照灯/信号/远照灯”拨动开关起动外部照明设备 “远照灯” “远照灯变暗” “信号灯”（基本设置） “信号灯变暗” “关闭”18 “时刻表灯”为司机台上的时刻表照明19 “司机室照明设备”拨动开关起动司机室照明设备。
20 “挡风玻璃刮水器”旋转开关起动挡风玻璃刮水器0” － 关闭“I”－ 停止位置“II”－ 间歇刮水“III” － 连续刮水21 “清洗”白色按钮起动风挡玻璃刮水器的清洗装置22 “刮水器速度”旋转开关起动风挡玻璃刮水器的刮水速度（8 种速度设置）23 “喇叭”拨动开关手动起动喇叭24 “撒砂”拨动开关起动撒砂功能25 “前车钩罩开/ASC 2km/h”白色按钮点亮打开车钩罩，激活 ASC 联挂模式26 “左侧门释放”白色按钮点亮释放列车左侧门27 “关门”白色按钮点亮关上列车左右侧门28 “右侧门释放”白色按钮点亮释放列车右侧门29 “开门”按钮点亮开门30 31 32 33 34—“喇叭脚踏开关”同时脚踏激活两个麦克风35——时刻表框36 37 38 39 6.3.2二级操作区的操作和显示元件 二级操作区略低于司机室右侧的司机控制台它包括行驶时不需要但必需进行监测和部分操作的元件，例如司机室空调的操作元件图6- 5二级操作区的操作和显示元件概览位置按钮/旋钮/指示器/组件说明用途1 “快速制动阀”红色操作按钮快速制动阀直接使制动管通风。
紧急制动回路也是在阀打开时通过电气触点断开2 双压力计显示主储气管（MRP，红色指针）和制动管（BP，黄色指针）中的压力3 “HFBV 压力计”显示实施制动时的精确的制动管道压力4 “实施停车制动”黄色执行机构按钮点亮对整辆列车实施停车制动5 “缓解停车制动”执行机构按钮点亮，白色对整辆列车实施缓解停车制动6 “电池电压表”显示当前的电池电压 (110 V)7 “检测指示灯”按扭启用司机室中定义的指示灯以供测试用8 旋转开关更改司机室中空调系统的温度设定值（9 个设定值）9 “通风”旋转开关设置司机室的风扇转速（7 个设置值）10 “司机脚踏取暖”旋转开关用于控制司机脚踏取暖设置11 “已联挂”白色指示灯机械联挂时指示灯将闪烁并且在整个联挂程序成功完成后指示灯点亮12 “后车钩罩开”白色按钮点亮断开列车另一端的车钩罩车钩罩断开时指示灯点亮13 “近端解编”白色执行机构按钮触发近端司机室的解编程序14 司机制动阀电气直接作用制动器故障时，可通过控制制动管压力的司机制动阀控制制动器（备用模式）15 6.3.3故障开关控制台 故障开关控制台位于二级操作区下司机室右侧挡板后。
它包括维护期间或发生故障时需要的元件图6- 6故障开关控制台上的控制元件概览位置旋钮/组件说明用途1 “接地车辆 A 钥匙”钥匙开关“开”：列车的所有 A 钥匙均处于此位置时，列车处于就绪状态关”（至少一个司机室中）：CCU 将所有的主断路器断开并降落所有受电弓锁闭”（至少一个司机室中）：同“关”功能相同，但是执行接地程序的钥匙可以从此位置拔出2 “紧急停车回路”控制开关用于旁通紧急停车回路（牵引单元 1/2 近端）3 控制开关禁用 CCU 1 或 CCU 24 “紧急模式开关”控制开关启动紧急模式5 “电池”控制开关接通或切断整列列车的主电池接触器6 “使用 BD 的紧急系统”控制开关此开关启用后，紧急系统（紧急照明、列车无线电、固定对讲机站）均通过 “BD” 电池母线供电，即与主电池接触器无关7 “司机人机界面”控制开关禁用左侧和右侧司机人机界面8 控制开关用于旁通紧急制动回路9 控制开关用于旁通旅客紧急制动回路10 控制开关用于旁通制动缓解回路11 红色控制开关用于旁通停车制动监测回路12 “转向架监测回路”红色控制开关用于旁通转向架监测回路。
