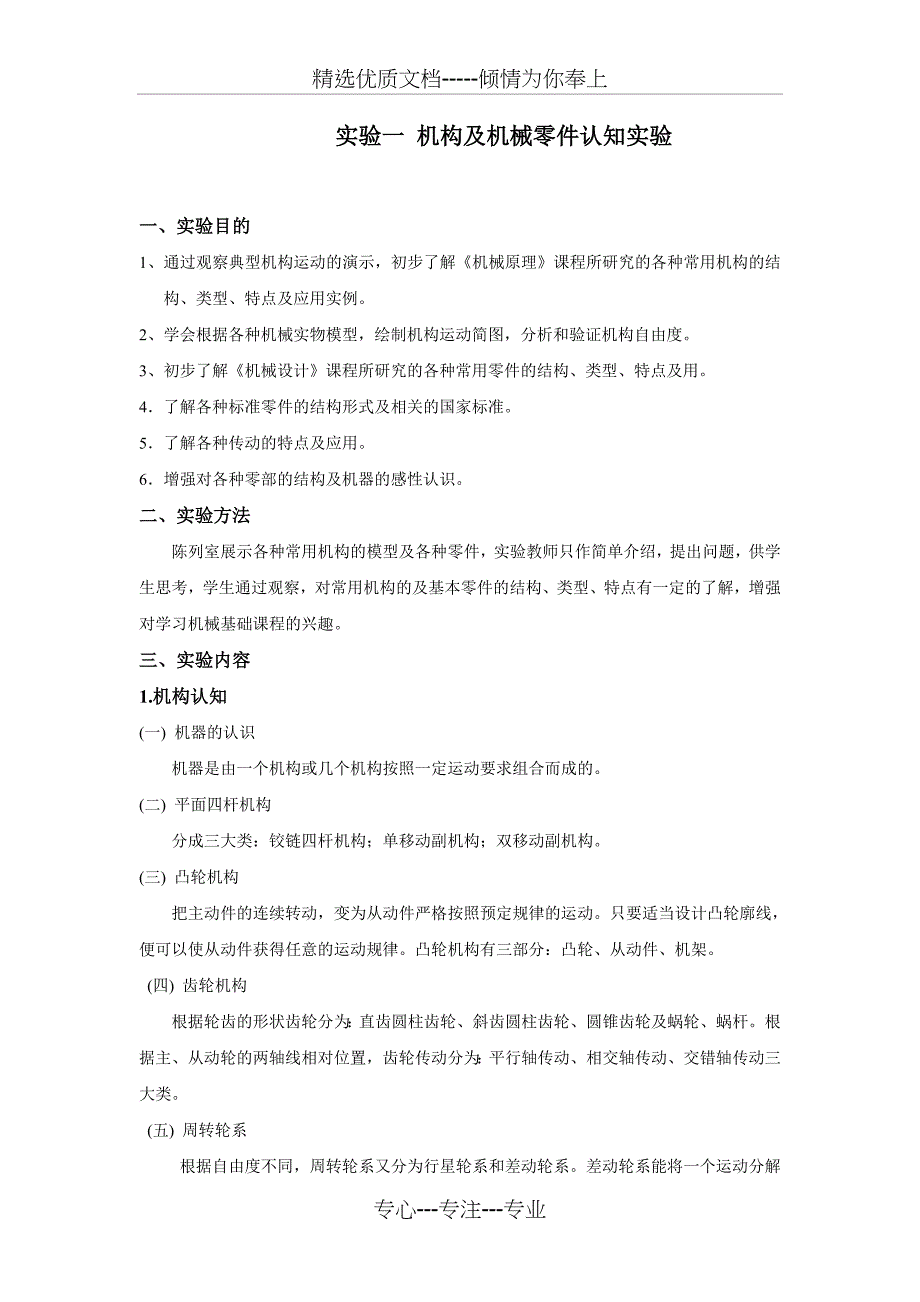

精选优质文档-----倾情为你奉上实验一 机构及机械零件认知实验一、实验目的1、通过观察典型机构运动的演示，初步了解《机械原理》课程所研究的各种常用机构的结构、类型、特点及应用实例2、学会根据各种机械实物模型，绘制机构运动简图，分析和验证机构自由度3、初步了解《机械设计》课程所研究的各种常用零件的结构、类型、特点及用4．了解各种标准零件的结构形式及相关的国家标准5．了解各种传动的特点及应用6．增强对各种零部的结构及机器的感性认识二、实验方法陈列室展示各种常用机构的模型及各种零件，实验教师只作简单介绍，提出问题，供学生思考，学生通过观察，对常用机构的及基本零件的结构、类型、特点有一定的了解，增强对学习机械基础课程的兴趣三、实验内容1.机构认知(一) 机器的认识机器是由一个机构或几个机构按照一定运动要求组合而成的二) 平面四杆机构分成三大类：铰链四杆机构；单移动副机构；双移动副机构三) 凸轮机构把主动件的连续转动，变为从动件严格按照预定规律的运动只要适当设计凸轮廓线，便可以使从动件获得任意的运动规律凸轮机构有三部分：凸轮、从动件、机架 (四) 齿轮机构根据轮齿的形状齿轮分为：直齿圆柱齿轮、斜齿圆柱齿轮、圆锥齿轮及蜗轮、蜗杆。
根据主、从动轮的两轴线相对位置，齿轮传动分为：平行轴传动、相交轴传动、交错轴传动三大类 (五) 周转轮系根据自由度不同，周转轮系又分为行星轮系和差动轮系差动轮系能将一个运动分解为两个运动或将两个运动合成为一个运动六) 其他常用机构其他常用机构常见的有棘轮机构；槽轮机构；不完全齿轮机构等2.机械零件认知（一）螺纹联接螺纹联接主要用作紧固零件常用的有普通螺纹、管螺纹、梯形螺纹、矩形螺纹和锯齿螺纹前三种主要用于联接，后三种主要用于传动基本类型有普通螺栓联接，双头螺柱联接、螺钉联接及紧定螺钉联接还有一些特殊结构联接，地脚螺栓联接，吊环螺钉等二）键、花键及销联接1．键联接：键是标准零件，用来实现轴与轮毂之间的周向固定以传递转矩，有的还能实现轴上零件的轴向固定或轴向滑动的导向其主要类型有：平键联接、楔键联接和切向键联接2．花键联接：花键联接是由外花键和内花键组成适用于定心精度要求高、裁荷大或经常滑移的联接3．销联接：主要用来固定零件之间的相对位置时，称为定位销，是组合加工和装配时的重要辅助零件；用于接接时，称为联接销，可传递不大的载荷；作为安全装置中的过载剪断元件时，称为安全销销有圆锥销、槽销、销轴和开口销等，均已标准化。
四）机械传动机械传动有螺旋传动、带传动、链传动、齿传动及蜗杆传动等螺旋传动：螺旋传动是利用螺纹零件工作的按其用途可分传力螺旋、传导螺旋及调整螺旋三种；按摩擦性质不同可分为滑动螺旋、滚动螺旋及静压螺旋等但其结构简单，加工方便，易于自锁，运转平稳，但在低速时可能出现爬行带传动：具有中心距大、结构简单、超载打滑（减速）等特点常有平带传动、V型带传动，多楔带及同步带传动等V型带为一整圈，无接缝，能产生更大的摩擦力，再加上传动比较大、结构紧凑，并标准化生产，因而应用广泛链传动：与属于摩擦传动的带传动相比，链传动无弹性滑动和打滑现象，能保持准确的平均传动比，传动效率高齿轮传动：效率高、结构紧凑、工作可靠、传动比稳定等可做成开式、半开式及封闭式传动失效形式主要有轮齿折断、齿面点锈、齿面磨损、齿面胶合及塑性变形等常用的渐开线齿轮有直齿圆柱齿轮传动、斜齿圆柱齿轮传动、标准锥齿齿轮传动、圆弧齿圆柱齿传动等齿轮传动啮合方式有内啮合、外啮合、齿轮与齿条啮合等蜗杆传动：蜗杆传动是在空间交错的两轴间传递运动和动力的一种传动机构，两轴线交错角常用的为90°蜗杆传动能实现大传动比在啮合处的有相对滑动，会产生严重摩擦与磨损，引起发热，效率低。
五) 轴系零、部件1．轴承：根据摩擦性质不同分为滚动轴承和滑动轴承两大类滚动轴承已标准化滑动轴承按其承受载荷方向的不同分为径向滑动轴承和止推轴承；按润滑表面状态又可分为液体润滑轴承、不完全液体润滑轴承及无润滑轴承(指工作时不加润滑剂)2．轴：轴的主要功用是支承回转零件及传递运动和动力按承受载荷的不同，可分为转轴、心轴和传动轴三类；轴上零件的固定，主要是轴向和周向固定轴向固定可采用轴肩、轴环、套筒、挡圈、圆锥面、圆螺母、轴端挡圈、轴端挡板、弹簧挡圈、紧定螺钉；周向固定可用平键、楔键、切向键，花键、圆柱销、圆锥销及过盈配合等六) 弹簧弹簧是一种弹性元件按承受的载荷不同可分为拉伸弹簧、压缩弹簧、扭转弹簧及弯曲弹簧四种；按形状不同又可分为螺旋弹簧、环形弹簧、碟形弹簧、板簧和平面涡卷弹簧等《机构及机械零件认知实验》实验报告一、实验目的二、实验内容三、回答问题：1. 何谓机构、机器、机械？2. 一般情况下，一对齿轮传动实现了怎样的运动传递和变换？常用的齿轮传动有哪些种类？举例说明齿轮传动的应用实例3．平带和V带的工作面有什么不同？摩擦力分析有何不同？4．滚动轴承有什么特点？四、机构运动简图的绘制及自由度计算机构的自由度计算公式：机构具有确定运动的条件：原动件数目=自由度数目机构名称机构运动简图机构自由度原动件数运动是否确定n=PL=PH=F=n=PL=PH=F=n=PL=PH=F=专心---专注---专业。
