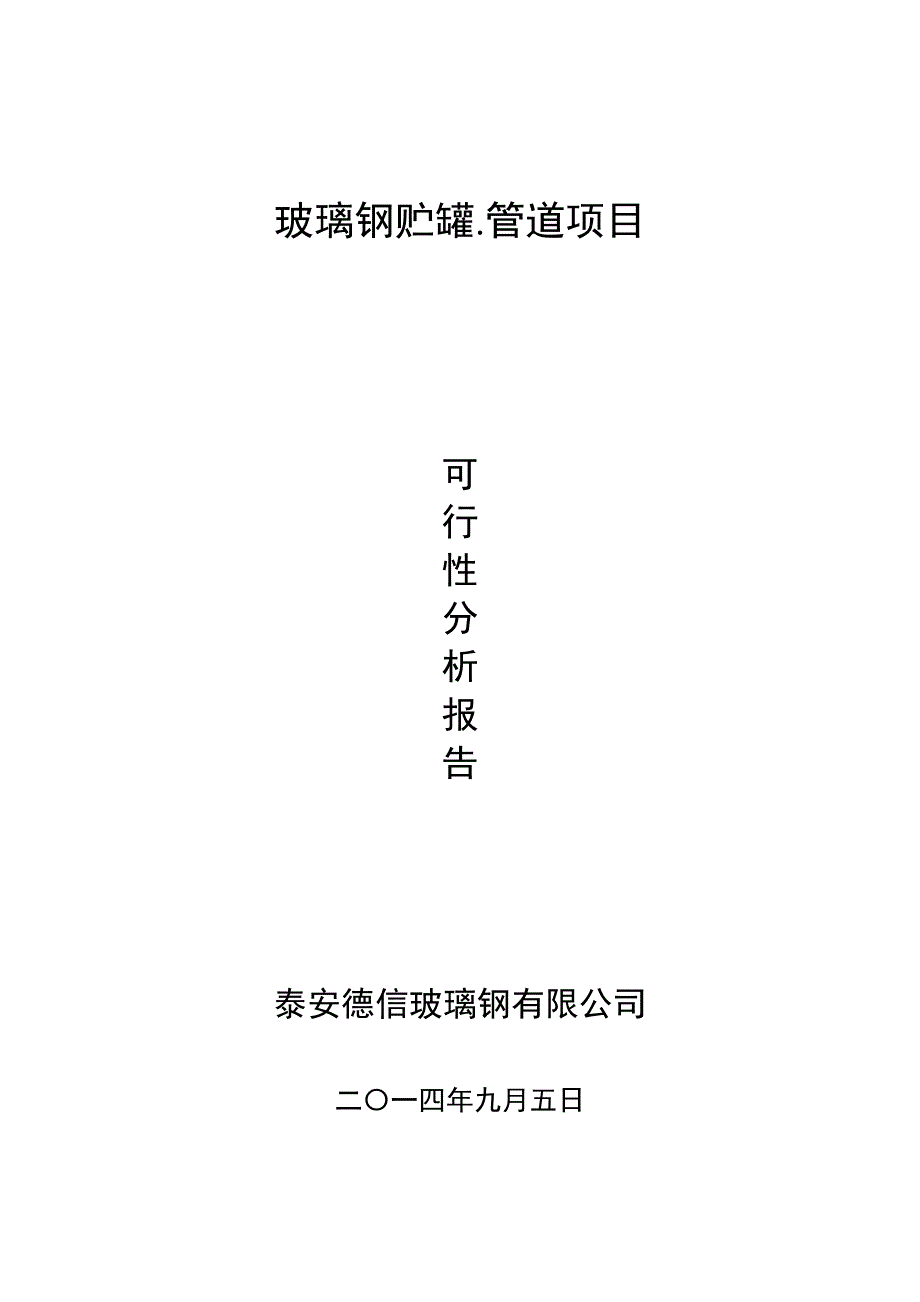

玻璃钢贮罐.管道项目可行性分析报告泰安德信玻璃钢有限公司二〇一四年九月五日一、 概论材料是人类赖以生存和发展的物质基础，是人类进步的里程碑当今是多种材料并存的时代，也是新材料发展最快的时期，其中，复合材料的发展更是突飞猛进，日新月异这主要是复合材料可以取各类材料之长，补各种材料之短，从而通过不同材料的复合以达到提高材料综合性能、节约资源的目的玻璃钢”是最典型的复合材料，国外称为“玻璃纤维增强塑料”，用缩写的英文字母FRP表示，因此玻璃钢实质上是纤维增强塑料用玻璃纤维去增强热塑性树脂，可称为热塑性玻璃钢，用英文字母FRTP表示；用玻璃纤维去增强热固性树脂，就叫做热固性玻璃钢，即通常说的FRP目前生产的玻璃钢主要是指热固性而言 FRP有如下特性1）轻质高强相对密度在1.5~2.0之间，只有碳钢的1/4~1/5，可是拉伸强度却接近，甚至超过碳素钢，而比强度可以与高级合金钢相比因此，在航空、火箭、宇宙飞行器、高压容器以及在其他需要减轻自重的制品应用中，都具有卓越成效某些环氧FRP的拉伸、弯曲和压缩强度均能达到400Mpa以上部分材料的密度、强度和比强度见表1-1 表1-1部分材料的密度、强度和比强度 材料密度/（gcm-3）拉伸强度/MPa比强度高级合金钢A3钢LY12铝合金铸铁环氧FRP聚酯FRP酚醛FRPDAP FRP有机硅FRP二苯醚FRP泥土容量混凝土容量87.852.87.41.731.81.81.651.61.72t/m32.4t/m31280400420240500290290360（手糊200）17032016005001600320280016001600210010001900注：比强度即强度除以密度。
2）耐腐蚀性能好FRP是良好的耐腐材料，对大气、水和一般浓度的酸、碱、盐以及多种油类和溶剂都有较好的抵抗能力已应用到化工防腐的各个方面，正在取代碳钢、不锈钢、木材、有色金属等3）电性能好是优良的绝缘材料，用来制造绝缘体高频下仍能保护良好介电性微波透过性良好，已广泛用于雷达天线罩4）热性能良好FRP热导率低，室温下为1.25~1.67kJ/（mhK），只有金属的1/100~1/1000，是优良的绝热材料在瞬时超高温情况下，是理想的热防护和耐烧蚀材料，能保护宇宙飞行器在2000℃以上承受高速气流的冲刷 （5）可设计性好① 可以根据需要，灵活地设计出各种结构产品，来满足使用要求，可以使产品有很好的整体性② 可以充分选择材料来满足产品的性能，如：可以设计出耐腐的，耐瞬时高温的、产品某方向上有特别高强度的、介电性好的，耐磨等等6） 工艺性优良① 可以根据产品的形状、技术要求、用途及数量来灵活地选择成型工艺② 工艺简单，可以一次成型，经济效果突出，尤其对形状复杂、不易成型的数量少的产品，更突出它的工艺优越性 正因为如此，玻璃钢的工业水平在某种程度上已成为一个国家和地区科技与经济水平的标志目前全世界玻璃钢年产量已达570万吨（2000年数据），美国、日本、德国居前三名，中国年产57万吨。
但按人均计，我国才440克/人；美国为7.1千克/人；日本则6千克/人到2010年，我国玻璃钢有望达到500万吨，成为新的经济增长点，发展空间巨大二、玻璃钢产品的特点、生产状况及市场前景产品种类：1.玻璃钢管：玻璃钢夹砂管；玻璃钢管煤矿用污水管、瓦斯管、泥浆管、通风管（有煤安认证、快速接头）；玻璃钢管高压管；2.玻璃钢储罐：厂内制作直径4000mm以下普通贮罐及管道，产品容积实现1 m3-150m3；（2）厂内制作直径4000mm以下各类设备罐，保证产品的多样化和高附加值；（3）现场立式缠绕直径4000mm以上的大型玻璃钢贮罐（100m3 -2000m3 ）这些产品可广泛用于轻工、石油、化工、食品酿造、煤炭、运输等领域，可以耐各种酸、碱、盐类腐蚀，通过选择食品级树脂，并经严格的后处理工艺，可用于酱油、醋及其它食品的贮存与运输近年来，我公司又成功开发了浓缩锅、离交柱、酸解桶、发酵罐、吸收塔、洗涤塔等罐类产品 由于玻璃钢性能具有可设计性，可按不同的用途设计各种贮罐及管道，有效地发挥材料的特长我国西部现在用的玻璃钢产品90%来自河北衡水地区，如果我们在银川市附近建立西部最大的玻璃钢生产基地，肯定对我们有利，我们的产品市场西可以到新疆、青海、甘肃、宁夏、陕西、山西、内蒙等地区，加大销售力度，做强做大，市场前景非常的好。
三、产品方案、生产规模、（一） 产品方案（1）厂内制作直径4000mm以下普通贮罐及管道，产品容积实现1 m3-120m3，厂内制作直径4000mm以下各类设备罐，保证产品的多样化和高附加值；（2）现场立式缠绕直径4000mm以上的大型玻璃钢贮罐（120m3 -2000m3 ）；（3）玻璃钢缠绕机生产直径50mm—1200mm的玻璃钢管二） 生产规模：年生产各类玻璃钢制品约1000吨三） 占地面积：10000平方米左右建筑面积：3000平方米左右若预留其它玻璃钢项目，占地面积可考虑增加一倍四、生产技术方案及设备选型产品方案中的1、2、3部分，我公司有多年生产经验，生产技术成型，人员可自行培训；设备的选用也有多年合作厂家，价格低，质量好，也可采用机械部分翻版我公司现有设备，程序控制方面引进的方案，这样可以节约投资现场缠绕玻璃钢大型容器立式缠绕生产线，主要生产DN4000-DN25000，容积100-3000立方米的大型容器该设备采用微机控制，可作89 的环向缠绕，也可作最小55 的螺旋缠绕，以保证制品的双向强度及整体性能芯模采用高精度型材的支撑结构和铝板护壳组成，绕丝头垂直上下运动，是目前国内最先进、最完整的现场缠绕大型容器生产线。
可制作大型立式贮罐的圆筒体、各种大型塔器、大直径烟道、烟囱等，广泛地应用于油田、化工、制药和环保等领域五、生产工艺及质量控制（一）玻璃钢贮罐制作的工艺流程贮罐制造在由专门工序组成的流水线完成，工艺过程包括内衬层、结构层、外保护层制作等工艺过程a. 准备配件及封头封底模具，准备并清理筒体模具上好脱模剂；b. 封头封底制作并固化修整，制作储罐内衬层凝胶固化，加强内衬层，固化后处理表面；c. 封头封底与筒身内衬对接，即组装内衬，上好缠绕骨架；d. 输入程序、备纱、配料、进行结构层缠绕，外表面处理，涂刷外防护层，等待固化完毕；e. 将前期准备好的管件及配件按照图纸要求安装并修整；f. 进行水压试验，交质检部门质检合格后办理入库手续二）制作过程的关键点控制序号控制点名称1配料控制点2内衬制作控制点3结构层制作控制点4外保护层及固化控制点5接管安装控制点（1） 配料控制点序号技术要求名称控制内容方法、工具岗位1树脂牌号与工艺单吻合核对工艺单配料工2固化剂、促进剂加入量根据配方指导单量杯、树脂泵计量配料工（2） 内衬制作控制点序号技术要求名称控制内容方法、工具岗位1树脂含量与工艺单吻合及时称量调整配料工2聚酯毡达接宽度按工艺单目测操作班长3聚酯毡贴覆性不起皱控制张力操作班长4厚度均匀性喷射纱铺覆均匀调整喷射密度小车操作工5碾驱气泡树脂浸润纤维，驱赶气泡网格布勒并滚压小车操作工6厚度≥设计厚度MIKROTEST测厚仪工艺员（3） 结构层制作控制点序号技术要求名称控制内容方法、工具岗位1排纱线形无间纱、迭纱、断纱目测操作班长2树脂含量与工艺单吻合及时称量调整配料工3厚度≥设计厚度MIKROTEST测厚仪小车班长（4） 外保护层及固化控制点序号技术要求名称控制内容方法、工具岗位1外表喷胶喷胶均匀目测检查工艺员2外观颜色均匀目测检查工艺员3固化度固化良好硬度计工艺员（5） 接管安装控制点序号技术要求名称控制内容方法、工具岗位1安装方位与高度按图纸卷尺及水平仪工艺员2接管糊制按工艺单要求开孔加强目测检查工艺员3修整无毛刺目测检查工艺员（三）制造验收标准Q/QB-05-2001玻璃纤维增强热固性不饱和聚酯树脂大型容器JC/T587-1995玻璃纤维增强塑料储罐CD130A19-85手糊法设备成型技术条件ASTM D3299玻璃纤维缠绕增强热固性树脂耐化学性设备标准规范GB/T 1447玻璃纤维增强塑料拉伸性能试验方法GB/T 1449玻璃纤维增强塑料弯曲性能试验方法GB/T2577-89玻璃纤维增强塑料树脂含量试验方法GB/T2576-89玻璃纤维增强塑料树脂不可溶成份含量试验方法GB/T3854-83玻璃纤维增强塑料巴氏硬度试验方法GB/T3857-87玻璃纤维增强热固性塑料耐化学药品性能试验方法GB/T5349-85玻璃纤维增强热固性塑料管轴向拉伸性能试验方法GB/T5351-85玻璃纤维增强热固性塑料管短时水压失效压力试验方法GB/T8237-85玻璃纤维增强塑料（玻璃钢）用液体不饱和聚酯树脂NPS15-69传统接触模塑成型增强聚酯耐化学侵蚀设备ASTM D2563玻璃增强塑料层合板部件外观检测分类方法标准JC/T277无碱玻璃纤维无捻粗纱JC/T281无碱玻璃纤维无捻粗纱布六、物料供应1、 主要原材料有玻璃纤维及其制品和各类树脂。
主要玻璃纤维制品我省均有大型生产厂家，且与我公司保持着 良好的供货关系；普通不饱和树脂，我公司就能生产，该类树脂引进常州253厂全套技术且已有近15年生产经验，应用效果也得到多方证实，质量稳定，相对成本低其它特殊树脂，我们均从全国最知名厂家购货，所以都保有良好的业务关系2、 根据国外（美国、意大利）检测鉴定与国内生产及实际使用情况表明，国产玻璃纤维与树脂均能满足质量要求3、 动力、燃料、供水玻璃钢生产最大的特点就是省电、节约能耗，根据上述生产方案分析，年用电量约计96000kwh，年用水量约计2400 m3，燃料基本不用七、生产组织、劳动定员和培训1、 本项目共需80人，其中厂部后勤管理人员15人，销售人员15人，车间人员50人根据生产规模的扩大，可适当增加销售人员和车间人员2、 销售人员和生产人员可在设备引进厂家培训，最好的办法是边实习边培训，理论和实践同时进行培训时间半个月八、经济效益和社会效益的分析及投资收回一、投资概算1、 生产用FW-4000卧式缠绕机（微机控制）及其配套设备和模具，总投资约60万元2、 大型立式缠绕机组（翻版美国TANK INETICS公司）及其配套设备和模具，总投资约80万元。
3、 玻璃钢管缠绕机（微机控制）及配套设备70万元4、 产品检测及检验设备以及其它生产工具总计约20万元5、 土地、车间厂房、办公室等需要160万元6、 水电配套设施、行车、叉。
