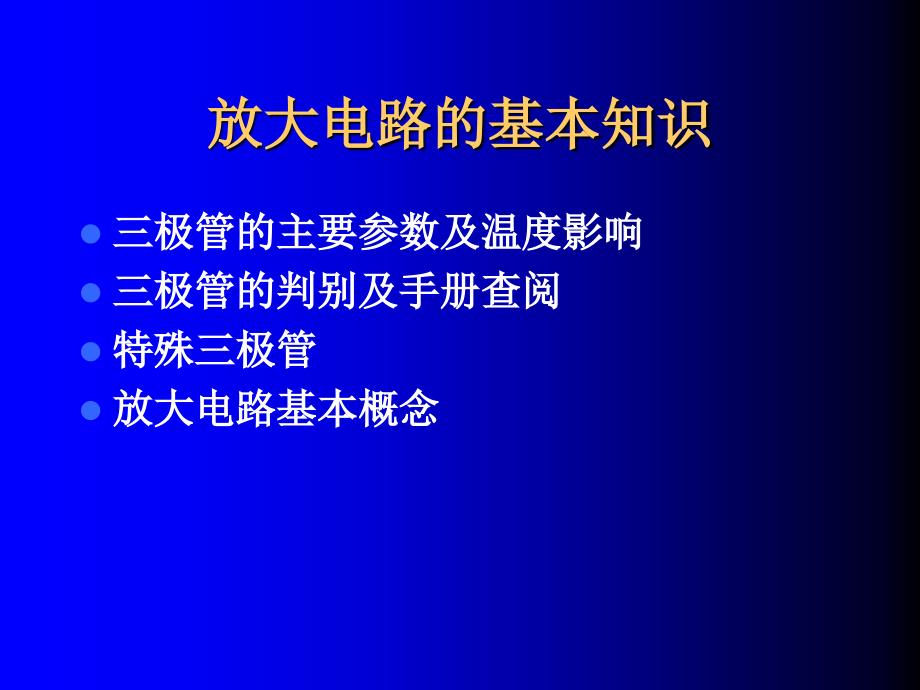

放大电路的基本知识,三极管的主要参数及温度影响 三极管的判别及手册查阅 特殊三极管 放大电路基本概念,四、三极管的主要参数及温度影响 1. 主要参数 三极管的参数是用来表征其性能和适用范围的,也是评价三极管质量以及选择三极管的依据常用的主要参数有: 1）电流放大系数,β放大能力； β管子工作不稳定,2）反向饱和电流ICBO ICBO 是发射极开路，集电极在反向电压作用下，形成的反向饱和电流由少子漂移形成 ICBO管子的稳定性越好3）穿透电流ICEO 基极开路，集电极—发射极间加上一定数值正向电压，流过集电极的发射极之间电流温度ICEO ,4）集电极最大允许电流ICM 5）集电极—发射极间的击穿电压U（BR）CEO 6)集电极最大耗散功率PCM 集电极最大耗散功率是指三极管正常工作时最大允许消耗的功率2． 温度对三极管的特性与参数的影响 1） 温度对uBE的影响,三极管的输入特性曲线与二极管的正向特性曲线相似,温度升高,曲线左移,如图（a）所示 在iB相同的条件下,输入特性随温度升高而左移,使uBE减小温度每升高1℃,uBE就减小2～2.5mV。
温度 uBE ,2）温度对ICBO的影响 三极管输出特性曲线随温度升高将向上移动 温度ICBO 3）温度对β的影响 温度升高,输出特性各条曲线之间的间隔增大 温度 β ,五、三极管的判别及手册的查阅方法,要准确地了解一只三极管类型、 性能与参数, 可用专门的测量仪器进行测试, 但一般粗略判别三极管的类型和管脚, 可直接通过三极管的型号简单判断, 也可利用万用表测量方法判断.下面具体介绍其型号的意义及利用万用表的简单测量方法1．三极管型号的意义,三极管的型号一般由五大部分组成,如3AX31A、3DG12B、3CG14G等下面以3DG110B为例说明各部分的命名含义1)第一部分由数字组成，表示电极数3”代表三极管 (2)第二部分由字母组成，表示三极管的材料与类型如A表示PNP型锗管，B表示NPN型锗管，C表示PNP型硅管，D表示NPN型硅管 (3)第三部分由字母组成，表示管子的类型，即表明管子的功能 (4)第四部分由数字组成,表示三极管的序号 (5) 第五部分由字母组成,表示三极管的规格号2．三极管手册的查阅方法 1）三极管手册的基本内容 (1)三极管的型号; (2)电参数符号说明; (3)主要用途; (4)主要参数。
2）三极管手册的查阅方法 （1）已知三极管的型号查阅其性能参数和使用范围 （2）根据使用要求选择三极管3．判别三极管的管型和管脚 (1）根据三极管外壳上的型号,初判其类型 (2）根据三极管的外形特点,初判其管脚 (3）用万用表判别三极管的管脚及管型,①基极的判别将万用表的欧姆挡置R× 1k(Ω)挡，用黑（红）表笔接三极管的某一极，用红（黑）表笔分别接三极管的另外两极，若测得两个电阻都很小，则黑（红）表笔接的是基极 此时，若黑表笔接基极，为NPN管；若红表笔接基极，为PNP管②集电极和发射极的判别,PNP管,基极开路，将万用表的欧姆挡置R× 1k(Ω)挡，用黑红表笔接另外两电极，测得一电阻值；再将黑红表笔对调，测得一阻值比较两次结果，阻值小的那次中，红表笔接的为集电极，黑表笔接的为发射极NPN管,将万用表的欧姆挡置R× 1k(Ω)挡，用黑红表笔接另外两电极，在基极与黑表笔间接一个100 Ω的电阻，测得一电阻值；再将黑红表笔对调，同样在基极与黑表笔间接一个100 Ω的电阻，测得一阻值比较两次结果，阻值小的那次中，红表笔接的为集电极，黑表笔接的为发射极③根据硅管的发射结正向压降大于锗管的正向压降的特点,来判断其材料。
一般常温下,锗管正向压降为0.2～0.3V,硅管的正向压降为0.6～0.7V4． 三极管的质量粗判及代换方法 1） 判别三极管的质量好坏 用万用表的欧姆挡测两个PN结（发射结、集电极）正反向电阻，若测得两个PN结正向电阻小，反向电阻大，则三极管正常 2） 三极管的代换方法 通过上述方法的判断, 如果发现电路中的三极管已损坏, 更换时一般应遵循下列原则: （1） 更换时, 尽量更换相同型号的三极管 （2）无相同型号更换时, 新换三极管的极限参数应等于或大于原三极管的极限参数, 如参数ICM、PCM、U（BR）CEO等 （3）性能好的三极管可代替性能差的三极管 如穿透电流ICEO小的三极管可代换ICEO大的, 电流放大系数β高的可代替β低的4）在集电极耗散功率允许的情况下, 可用高频管代替低频管， 如3DG型可代替3DX型 （5）开关三极管可代替普通三极管, 如3DK型代替3DG型, 3AK型代替3AG型管六、 特殊三极管简介,光电三极管也称光敏三极管，将光信号变成电信号，并能将之放大其等效电路和电路符号如右图所示1．光电三极管,2．光电耦合器 光电耦合器是将发光二极管和光敏元件（光敏电阻、光电二极管、光电三极管、光电池等）组装在一起而形成的二端口器件,其电路符号如图2.15所示。
它的工作原理是以光信号作为媒体将输入的电信号传送给外加负载,实现了电—光—电的传递与转换光电耦合器主要用作高压开关、信号隔离器、电平匹配等电路中,起信号的传输和隔离作用,2.2 放大电路的基本知识,一、放大电路的基本概念,1．放大的概念 所谓放大,从表面上看是将信号由小变大,实质上,放大的过程是实现能量转换的过程 三极管有三个电极,三极管对小信号实现放大作用时在电路中可有三种不同的连接方式（或称三种组态）即：共(发)射极接法、共集电极接法和共基极接法 这三种接法分别以发射极、集电极、基极作为输入回路和输出回路的公共端,而构成不同的放大电路,如图2.16(以NPN管为例)所示,放大电路中三极管的三种连接方法,(a)共(发)射极电路,(b)共集电极电路,(c)共基极电路,VCC(直流电源)：,• 使发射结正偏，集电结反偏 • 向负载和各元件提供功率,C1、C2(耦合电容)： • 隔直流、通交流,RB(基极偏置电阻)： • 提供合适的基极电流,RC(集电极负载电阻)： • 将 IC UC ， 使电流放大 电压放大,信号 ui 从AA’输入,信号 uo从BB’输出,2. 共发射极放大电路各元件作用,,,,,3． 放大电路中电压、 电流的方向及符号规定 1） 电压、 电流正方向的规定 电压的正方向以输入、输出公共端为负，其它各点曾 正；电流方向以三极管各电极电流的实际方向为正方向。
,2）电压、电流符号的规定,在交流信号ui的作用下，可得到下图所示三极管基极电流波形电压、电流的表示符号规定： (1)直流分量如图 (a)所示波形,用大写字母和大写下标表示如IB表示基极的直流电流 (2)交流分量如图 (b)所示波形,用小写字母和小写下标表示如ib表示基极的交流电流 (3)总变化量如图 (c)所示波形,是直流分量和交流分量之和,即交流叠加在直流上,用小写字母和大写下标表示如iB表示基极电流总的瞬时值,其数值为iB=IB+ib (4)交流有效值用大写字母和小写下标表示如Ib表示基极的正弦交流电流的有效值 电路中各电量符号规纳为表2.2,从左图可知，在放大电路中既有直流电源，又有交流信号源，在电路中交直流并存 电路中的直流电源主要使放大电路工作在放大状态，发射结正向偏置，集电结反向偏置对交流信号，放大电路是将小信号的交流信号放大成一个大信号的交流信号4．直流通路和交流通路 1）直流通路 所谓直流通路,是指当输入信号ui=0时,在直流电源UCC的作用下,直流电流所流过的路径在画直流通路时,电路中的电容开路,电感短路2）交流通路 所谓交流通路,是指在信号源ui的作用下,只有交流电流所流过的路径。
画交流通路时,放大电路中的耦合电容短路;由于直流电源UCC的内阻很小,对交流变化量几乎不起作用,故可看作短路判断一个放大电路要正常放大信号应满足: 1.发射结正偏，集电结反偏，有合适的直流工作状态 2. 必须保证输入交流信号能顺利加在发射结上； 3.有正常的交流通路，即输入的交流信号要能顺利的传送到输出2.4 判断图中电路能否对交流信号电压实现正常的放大 若不能, 说明原因例: 2.5 试画出图中电路的直流通路和交流通路, 并将电路进行化简。
