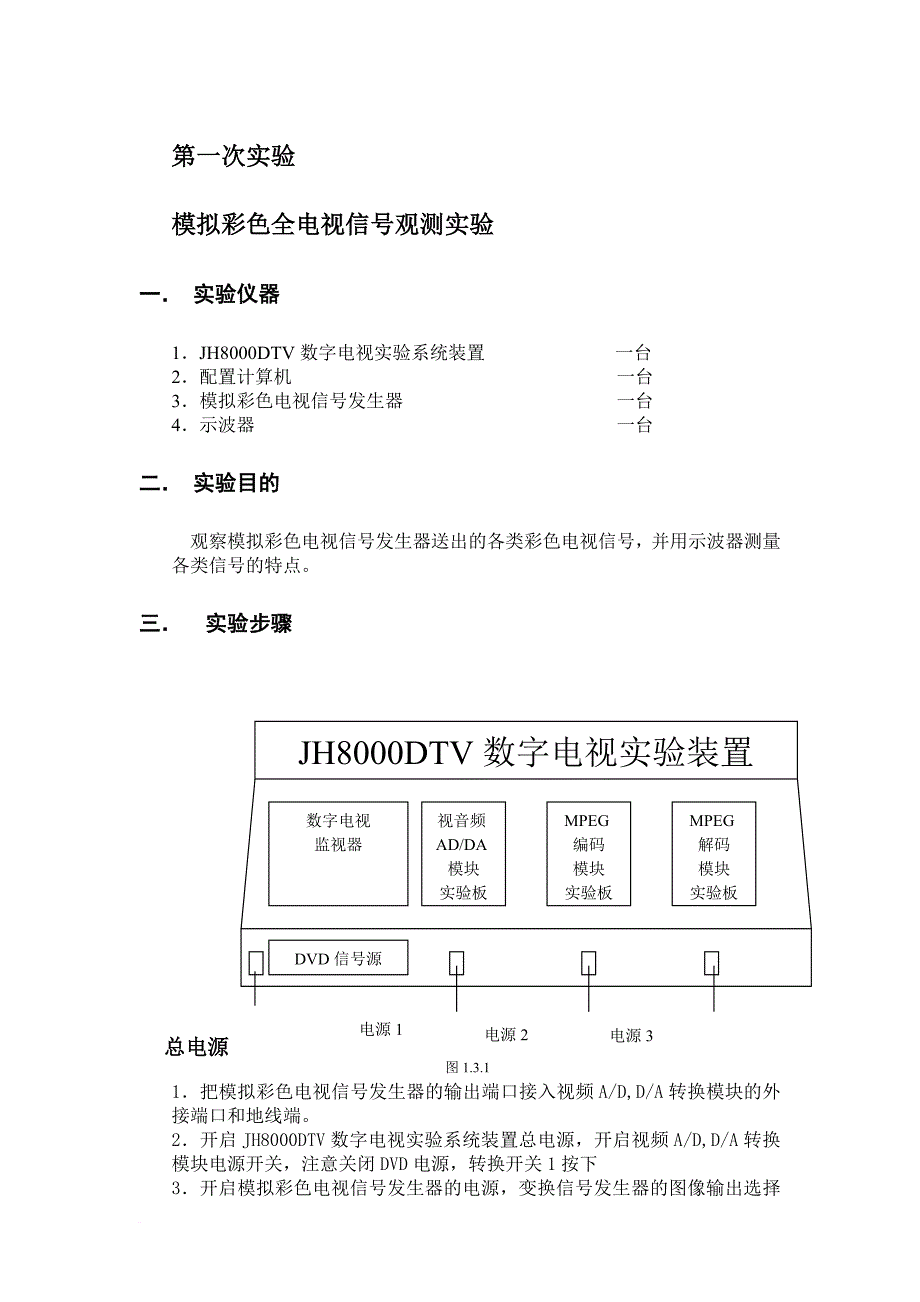

第一次实验模拟彩色全电视信号观测实验一． 实验仪器1．JH8000DTV数字电视实验系统装置 一台2．配置计算机 一台3．模拟彩色电视信号发生器 一台4．示波器 一台二． 实验目的观察模拟彩色电视信号发生器送出的各类彩色电视信号，并用示波器测量各类信号的特点三． 实验步骤总电源电源1电源3电源2JH8000DTV数字电视实验装置数字电视监视器视音频AD/DA模块实验板MPEG编码模块实验板MPEG解码模块实验板DVD信号源 图1.3.11．把模拟彩色电视信号发生器的输出端口接入视频A/D,D/A转换模块的外接端口和地线端2．开启JH8000DTV数字电视实验系统装置总电源，开启视频A/D,D/A转换模块电源开关，注意关闭DVD电源，转换开关1按下3．开启模拟彩色电视信号发生器的电源，变换信号发生器的图像输出选择开关，通过监视器观察各类图像信号。
4．将模拟彩色电视信号同时接入示波器，观测：1）图像正程期时间长度2）不同图像在正程期中的电信号的特点3）图像行消隐，场消隐，行同步，场同步，色同步信号四．实验要求1．记录两种图像的变化，正程期的图像变化情况2．记录模拟全电视信号的逆程期各信号数据视频A/D，D/A实验内容实验一 视频源的参数调整一． 实验仪器1．JH8000DTV数字电视实验系统装置 一台2．配置计算机 一台二． 实验目的调整图像的亮度、对比度、色饱和度、色调，观察图像的变化三． 实验步骤总电源电源1电源3电源2JH8000DTV数字电视实验装置数字电视监视器视音频AD/DA模块实验板MPEG编码模块实验板MPEG解码模块实验板DVD信号源 图1.3.11．将计算机的串口1通过串口连接线与编码模块的串行接口相连2．开启JH8000DTV数字电视实验系统装置总电源3．开启信号源DVD以及监视器的电源4．同时开启编解码模块的电源（即电源2、电源3，见图1.3.1，注意：此时电源1必须处于关闭状态）5．打开计算机并启动系统实验软件：双击桌面上的Encode图标启动软件，经过一个Flash界面后便进入欢迎界面，软件启动完成，如下图（图1.3.2）。
图1.3.2(1) 选做实验： 点击“进入”按钮进入主实验界面（图1.3.1-2） 图1.3.3选择“视频源的参数设置”实验项目，然后单击“进入”或者双击“视频源的参数设置”实验项目，进入具体实验面板图1.3.1-3）进入实验的基本设置：设置亮度值------------0-255 设置色饱和度值------0-255 设置对比度值---------0-255 设置色调---------------0-255图1.3.4（2）将示波器探头接到解码板左下方“图像输出”接口3）按下DVD“暂停”按键，选定一副静止图像，分别改变基本设置的亮度、对比度、色饱和度、色调各参数值，观察监视器图像的变化和示波器波形变化（4）选择“高级设置”按钮，分别改变高级的设置的相关参数：输入信号、电视制式、场信号模式、场信号标识以及行有效像素值，观察监视器图像的变化和示波器波形变化（5）选择视频源为“摄像机”，（可以将摄像机对准标准电视测试卡或对准层次丰富的图象），重复上述（2）、（3）步骤四． 实验要求1．记录不同参数值时图像的变化，并分析结果。
2．解释行有效像素值与图像水平宽度之间的对应关系实验二 亮色延时实验 一． 实验仪器1．JH8000DTV数字电视实验系统装置 一台2．配置计算机 一台3．数字存储示波器 一台4．标准电视信号发生器 一台二． 实验目的观察亮色延时差对图像质量的影响三． 实验步骤1．将计算机的串口1通过串口连接线与视频AD/DA模块的串行接口相连（视频AD/DA模块实验板上的串口通信模块U10）2．开启JH8000DTV数字电视实验系统装置总电源3．开启监视器的电源4．将标准电视信号发生器的VIDEO输出端接到视频AD/DA模块视频输入端口（左下，J13）（注意，关闭DVD）5．开启视音频AD/DA模块的电源（即电源1，注：此时电源2、电源3必须处于关闭状态）6．打开计算机并启动系统实验软件：双击桌面上的Encode图标启动软件，经过一个Flash界面后便进入欢迎界面，软件启动完成 （1）选择“视频AD/DA实验”实验项目，然后单击进入或者双击“视频AD/DA实验”实验项目，进入具体实验面板。
2）进入实验的“高级设置”： 图1.3.5（3）分别改变高级设置的关闭彩色和亮度延时，调整各参数值，观察监视器图像的变化（4）用示波器同时观测视频AD/DA模块的视频输入信号（J13）与视频输出信号（J14），记录两个信号中的亮色的延时四． 实验要求1. 记录不同参数值时图像的变化，并分析结果2. 记录亮色延时的参数值与示波器测量值之间的对应关系并进行适当分析实验三 量化比特数对数字图像质量的影响一． 实验仪器1．JH8000DTV数字电视实验系统装置 一台2．配置计算机 一台3．数字存储示波器 一台4．标准电视信号发生器 一台信号发生器D/A计算机监视器示波器（数字）A/D数据处理图1.3.6二． 实验目的1.改变量化比特数，观察各种情况下的图像质量及信号波形①只有高位②只有低位③只有奇数位（或偶数位）④只有Y信号2.掌握量化比特数对图像质量的影响三． 实验步骤1．将计算机的串口1通过串口连接线与视频AD/DA模块的串行接口相连（视频AD/DA模块实验板上的串口通信模块U10）2．开启JH8000DTV数字电视实验系统装置总电源3．开启监视器的电源4．将标准电视信号发生器的VIDEO输出端接到视频AD/DA模块视频输入端口（左下，J13）5．开启视频AD/DA模块的电源（即电源1，注：此时电源2、电源3必须处于关闭状态）6．打开计算机并启动系统实验软件：双击桌面上的Encode图标启动软件，经过一个Flash界面后便进入欢迎界面，软件启动完成 （1）选择“视频AD/DA实验”实验项目，然后单击进入或者双击“视频AD/DA实验”实验项目，进入具体实验面板。
2）进入实验的“高级设置”（3）将“关闭彩色”设置为“开启彩色”（4）将数据缓冲模块中的J57的最右端短路开关插入，如下图所示（只有高位）J57此时，监视器中显示高四位的图像，可以用示波器分别观测视频输入与视频输出信号的情况（5）将数据缓冲模块中的J57的右端短路开关插入，如下图所示（只有低位）J57此时，监视器中显示低四位的图像，可以用示波器分别观测视频输入与视频输出信号的情况(6）将数据缓冲模块中的J57的右端短路开关插入，如下图所示（只有奇数位）J57此时，监视器中显示奇数位的图像，可以用示波器分别观测视频输入与视频输出信号的情况（7）将数据缓冲模块中的J57的右端短路开关插入，如下图所示（只有偶数位） J57（8）将数据缓冲模块中的J57的右端短路开关插入，如下图所示(只有5bit数据)J57（9）将数据缓冲模块中的J57的右端短路开关插入，如下图所示(只有6bit数据)J57（10）将数据缓冲模块中的J57的右端短路开关插入，如下图所示(只7bit数据)J57(11)将“关闭彩色”设置为“关闭彩色”并重复上述（4）--（10）实验步骤四． 实验要求1．改变量化比特数，观察各种情况下的图像质量及信号波形①只有高位②只有低位③只有奇数位（或偶数位）④只有Y信号对上述视频输入以及视频输出信号波形进行分析，并讨论改变量化比特数对图像质量的影响实验四 视频A/D，D/A参数的观测一． 实验仪器1．JH8000DTV数字电视实验系统装置 一台2．配置计算机 一台3．数字存储示波器 一台4．标准电视信号发生器 一台信号发生器D/A计算机监视器示波器（数字）A/D数据处理图1.3.7二． 实验目的观测各信号之间的时间关系，要求掌握电视信号的组成，信号各部分的时序关系及电视信号数字化的国际标准。
a.观测模拟电视信号的行同步TPHS（J9），场同步TPVS（J10），奇偶场起始信号FID（J11）和参考时钟信号RTC（J12）之间的关系b．观测数据时钟DATACLK和10Bit输出数据YC7与行同步HS之间的关系三．实验步骤1．将计算机的串口1通过串口连接线与视频AD/DA模块的串行接口相连（视频AD/DA模块实验板上的串口通信模块U10）2．开启JH8000DTV数字电视实验系统装置总电源3．开启监视器的电4．将标准电视信号发生器的VIDEO输出端接到视频AD/DA模块视频输入端口（左下，J13）（注意，关闭DVD电源）5．开启视频AD/DA模块的电源（即电源1，注：此时电源2、电源3必须处于关闭状态）6．打开计算机并启动系统实验软件：双击桌面上的Encode图标启动软件，经过一个Flash界面后便进入欢迎界面，软件启动完成 （1）选择“视频AD/DA实验”实验项目，然后单击进入或者双击“视频AD/DA实验”实验项目，进入具体实验面板2）进入实验的“高级设置”（3）将“关闭彩色”设置为“开启彩色”（4）将数据缓冲模块中的J57的短路开关去除，如下图所示J57此时，监视器中显示正常图像，可以用示波器分别观测：a．行同步TPHS（J9）与视频输入信号（J13）b．场同步TPVS（J10）与行同步TPHS（J9）7、用示波器观察红场、蓝场、绿场、白。
