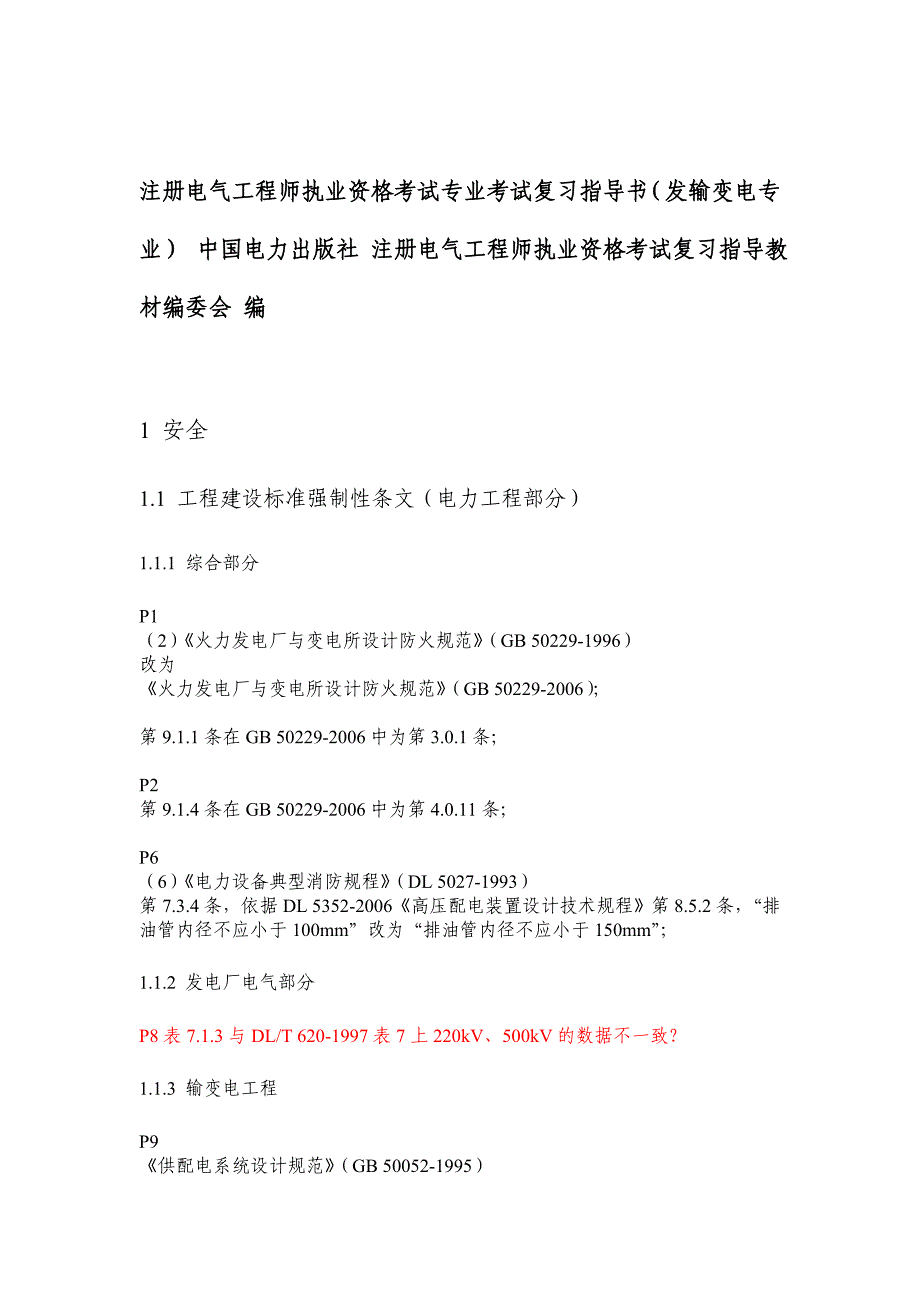

注册电气工程师执业资格考试专业考试复习指导书（发输变电专业） 中国电力出版社 注册电气工程师执业资格考试复习指导教材编委会 编1 安全1.1 工程建设标准强制性条文（电力工程部分）1.1.1 综合部分P1（2）《火力发电厂与变电所设计防火规范》（GB 50229-1996）改为《火力发电厂与变电所设计防火规范》（GB 50229-2006）；第9.1.1条在GB 50229-2006中为第3.0.1条；P2第9.1.4条在GB 50229-2006中为第4.0.11条；P6（6）《电力设备典型消防规程》（DL 5027-1993）第7.3.4条，依据DL 5352-2006《高压配电装置设计技术规程》第8.5.2条，“排油管内径不应小于100mm”改为“排油管内径不应小于150mm”；1.1.2 发电厂电气部分P8表7.1.3与DL/T 620-1997表7上220kV、500kV的数据不一致？1.1.3 输变电工程P9《供配电系统设计规范》（GB 50052-1995）改为《供配电系统设计规范》（GB 50052-2009）；P10《电力工程电缆设计规范》（GB 50217-2007）改为《电力工程电缆设计规范》（GB 50217-1994）P11《变电站布置设计技术规程》DL 5056-1996改为《变电站布置设计技术规程》DL 5056-2007《110～500kV架空送电线路设计技术规程》DL 5092-1999改为《110kV～750kV架空输电线路设计规范》GB 50545-2010P17《高压直流架空送电线路技术导则》（DL 436-1991）改为《高压直流架空送电线路技术导则》（DL 436-2005）P19《10kV及以下架空配电线路设计技术规程》（SDJ 206-1987）改为《10kV及以下架空配电线路设计技术规程》（DL 5220-2005）P23《送电线路对电信线路危险影响设计规程》（DL 5033-1994）改为《送电线路对电信线路危险影响设计规程》（DL 5033-2006）1.4 劳动安全卫生的有关规定1.4.2 变电所设计劳动安全和工业卫生P37防电伤的设计应符合SDJ5-1995、改为防电伤的设计应符合DL/T 5352-2006、2 环境保护与节能2.4 提高电能质量的措施2.4.1 电能质量的标准及其主要指标P49GB/T 12325-2003《电能质量 供电电压允许偏差》改为GB/T 12325-2008《电能质量 供电电压偏差》GB/T 15945-1995《电能质量 电力系统频率允许偏差》改为GB/T 15945-2008《电能质量 电力系统频率偏差》P50GB/T 15543-1995《电能质量 三相电压允许不平衡度》改为GB/T 15543-2008《电能质量 三相电压不平衡》GB 12326-2000《电能质量 电压波动和闪变》改为GB/T 12326-2008《电能质量 电压波动和闪变》3 消防3.1 电气设备消防安全的要求和措施3.1.3 水利水电工程部分P64GBJ 16-1987《建筑设计防火规范》改为GB 50016-2006《建筑设计防火规范》3.3 电气工程火灾报警的设计要求3.3.1 一般要求P72 表3-3-1注GBJ 16-1987《建筑设计防火规范》改为GB 50016-2006《建筑设计防火规范》6 设备选择6.2 发电机、变压器、电抗器、电容器的选择6.2.1 发电机的选择P140GB/T 7064-2002改为GB/T 7064-2008（共两处）P1426.2.1.3GB/T 7069-1996 3.6改为GB/T 7064-2008 4.10GB/T 7064-2002 第3.13条改为GB/T 7064-2008 第4.15条P145GB/T 7409.3-1997改为GB/T 7409.3-2007P146SDJ 161-1995改为DL 5429-20096.5 成套电器的选择6.5.1 气体绝缘金属封闭开关设备选择P170DL/T 617-1997《气体绝缘高压交流金属封闭开关设备技术件》改为DL/T 617-2010《气体绝缘高压交流金属封闭开关设备技术条件》7导体及电缆的设计选择7.1.1.13 导体载流量缺少4个表格，请以DL/T5222-2005为准。
7.1.1.16表7-1-9（C值表格）有误，请以DL/T5222-2005表7.1.8为准7.1.7.16 此条与DL/T5222-2005第7.4.5 条“当母线通过短路电流时，外壳的感应电压应不超过24V”是正确的，此处为封闭母线的要求而DL/T5352-2006第5.2.3条及GB50060-2008第6.0.5条均为对GIS配电装置的要求适用对象不同，原理解有误 有关电缆的内容修改过多，请执行GB50217-20078电气设备布置及配电装置设计8.2.2.1 （2）相序为A、B、C，取消U、V、W8.2.2.2 （4）“6个及以上断路器间隔”未找到规范依据，待查8.2.2.3 （9）关于静电感应的限制措施，应依据DL/T5352-2006第6.0.9条条文说明8.2.3.1 GB50060-1992应为GB50060-20088.2.4 GB50060-1992应为GB50060-20088.2.8.2 表8-2-4 不完整，应以GB50229-2006表11.1.4或DL/T5352-2006附录 表D.1 为准8.2.9.3 (2) 2) 50%~60%与一次设计手册 P659 50%~30%不附。
8.3.3.3 （1）4) 未找到规范或手册依据9过电压保护和绝缘配合请以DL/T620 -1997 、DL/T5090-1999及GB50545-2010为准10接地请以DL/T621 -1997和 DL/T5091-1999为准11仪表和控制13.3.3.3 GB50217-1994应为GB50217-200711.4.2.15 GB50217-1994应为GB50217-200712继电保护、安全自动装置及调度自动化请注意以下几本新规范中的相关内容：1） GB/T 50062-2008 《电力装置的继电保护和自动装置设计规范》2） GB50227－2008 《并联电容器装置设计规范》3） DL/T 5242-2010 《35kV～220kV变电站无功补偿装置设计技术规定》4） DL/T5014-2010 《330kV～750kV变电站无功补偿装置设计技术规定》13直流系统建议直接使用DL5044-2004，直流系统的规范单一，经初步核对，指导书的内容均源于DL5044-2004故个人认为：大家无需花时间去校对指导书，考试时直接查找DL5044-200414 发电厂和变电所所用电14.2.1.12（5）P580，将“宜”改为“应”14.4.8.2P610，表14-4-8，100及以下变压器与后壁侧壁之间的距离“800”改为“600”另外：经初步核对，指导书的内容均源于DL5153 DL5155 DL5164三本规范，建议考试直接查阅规范，大家无需花时间去校对指导书。
15照明本章涉及2本规范，DL5390和DL5140由于DL5390为更新的规范，建议考试直接查阅DL5390和DL5140，大家无需花时间去校对指导书16 送电线路16.1 送电线路路径选择16.1.4 依据GB 50545-2010《110kV~750kV架空输电线路设计规范》3.0.7修改轻、中、重冰区的耐张段长度分别不宜大于10km，5km，3km16.1.5 依据GB 50545-2010《110kV~750kV架空输电线路设计规范》3.0.9条文说明修改将“30~50”改为“50”16.2 送电线路导、地线选择16.2.2.2 （2）第1句话：依据GB 50545-2010《110kV~750kV架空输电线路设计规范》5.0.2条文说明修改增加“避免对无线电设施的干扰，同时也尽量降低了能量损耗，提高了电能传输效率”表16-2-3依据GB 50545-2010《110kV~750kV架空输电线路设计规范》表5.0.2修改表16-2-4依据GB 50545-2010《110kV~750kV架空输电线路设计规范》5.0.2条文说明表3修改16.2.2.3P657 第1段，依据GB 50545-2010《110kV~750kV架空输电线路设计规范》5.0.6-1，增加“必要时可采用80C”16.2.3.2P657表16-2-5及表格下面1句话，依据GB 50545-2010《110kV~750kV架空输电线路设计规范》表5.0.12及“注”修改。
P658第1段，依据GB 50545-2010《110kV~750kV架空输电线路设计规范》5.0.10-4增加相关内容16.4.2.1 杆塔塔头设计16.4.2.1P665 表16-4-1，依据GB 50545-2010《110kV~750kV架空输电线路设计规范》表7.0.2修改P666公式16-4-1，依据GB 50545-2010《110kV~750kV架空输电线路设计规范》公式7.0.8修改P666，依据GB 50545-2010《110kV~750kV架空输电线路设计规范》增加表7.0.9-2P666表16-4-3，依据GB 50545-2010《110kV~750kV架空输电线路设计规范》表7.0.10及“注”修改16.4.2.2P666，公式16-4-2，依据GB 50545-2010《110kV~750kV架空输电线路设计规范》公式8.0.1-1修改，增加表8.0.1-1P667，表16-4-4，依据GB 50545-2010《110kV~750kV架空输电线路设计规范》附录D修改建议在旁边标示规范页码，直接翻规范）16.4.2.3P667，表16-4-6，依据GB 50545-2010《110kV~750kV架空输电线路设计规范》表8.0.2修改。
为啥取消了设计冰厚15mm呢？条文说明没写）P668，第1句，GB 50545-2010《110kV~750kV架空输电线路设计规范》无此条16.6电线力学特性计算16.6.2P681，表16-6-2的“注”，风压不均匀系数和体型系数依据GB 50545-2010《110kV~750kV架空输电线路设计规范》10.1.18自我感觉：指导书的表16-6-2和表16-6-3，在使用时直接用手册P179和P180的表3-2-3与表3-3-1怎样利用好规范10.1.18的表10.1.18-1与表10.1.18-2及其他各系数，我现在还有点晕，1、风压不均匀系数和体型系数、风荷载调整系数不能套用手册表格的数据了2、增加了覆冰时风荷载增大系数3、增加了风压高度变化系数暂时总结以上几条，如有遗漏请补。
