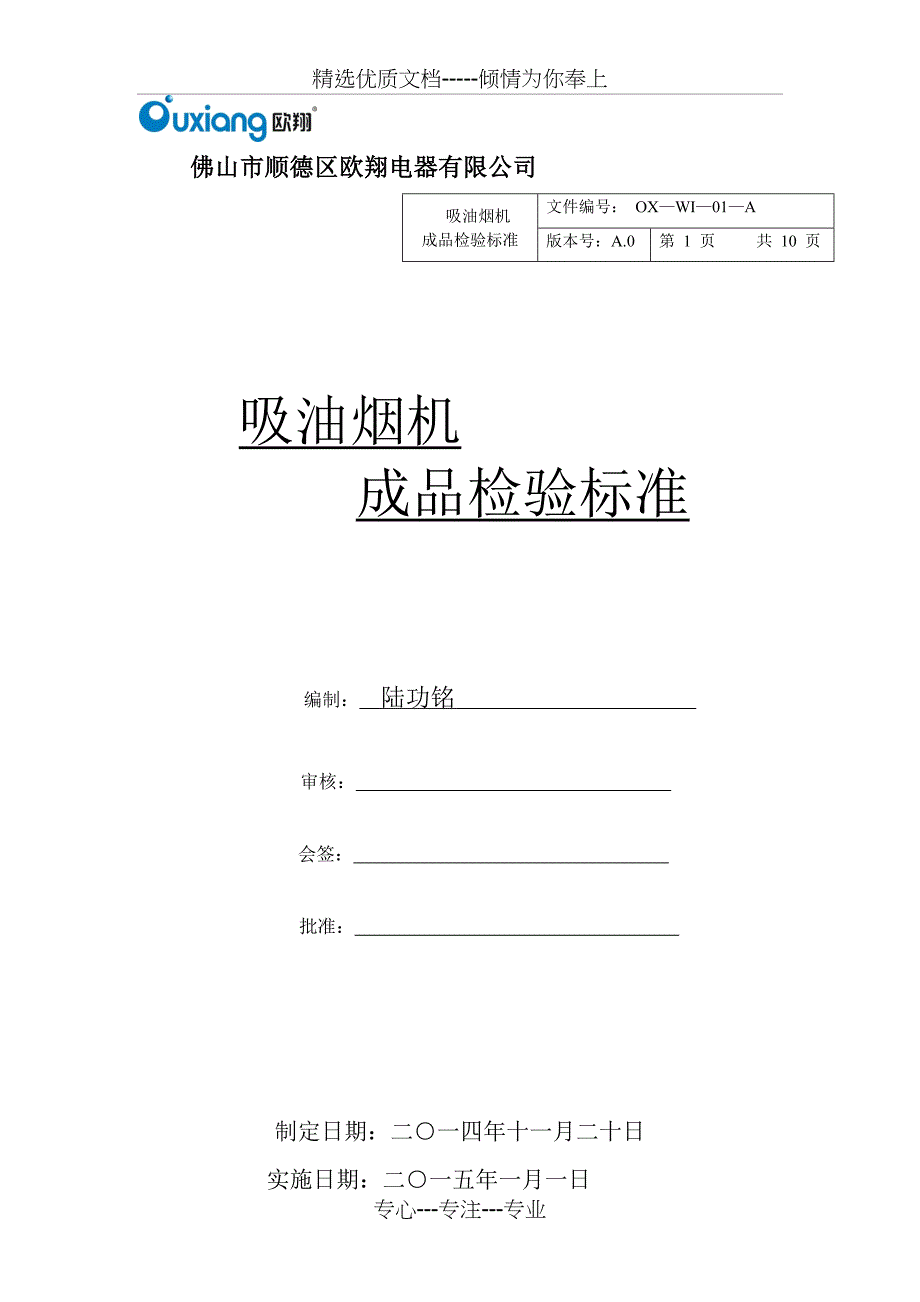

精选优质文档-----倾情为你奉上 佛山市顺德区欧翔电器有限公司吸油烟机成品检验标准文件编号： OX—WI—01—A版本号：A.0第 1 页 共 10 页 吸油烟机 成品检验标准 编制： 陆功铭 审核： 会签： 批准： 制定日期：二○一四年十一月二十日实施日期：二○一五年一月一日佛山市顺德区欧翔电器有限公司吸油烟机成品检验标准文件编号：OX-WI-01-A版本号：A.0第 2页 共10 页 适用范围： 本检验标准，适用于佛山市顺德区欧翔电器有限公司生产的欧式吸油烟机成品的检验和验收 名称 吸油烟机型号规格特价机型通用机型普通订做机型国标机型使用电压/频率220V~/50Hz220V ~/50Hz220V~/50Hz220V~/50Hz照明15W*2/1.5W*215W*2/1.5W*215W*2/1.5W*215W*2/1.5W*2电机额定功率单电机：180W双电机：180W*2单电机：180W双电机：130W*2单电机：180W双电机：130W*2单电机：180W双电机：130W*2总功率单电机：180W （+20%）双电机：360W （+20%）单电机：180W （+20%）双电机：260W （+20%）单电机：180W （+20%）双电机：260W （+20%）单电机：180W （+20%）双电机：260W （+20%）出风口φ160mmφ180mm/φ160mm看客户要求看客户要求整机转速1000R.P.M（20%）1100 R.P.M（20%）1100 R.P.M（20%）1100 R.P.M（20%）转速比%≤80%≤80%≤80%≤80%风量（m3 /min）≥111≥121≥131≥151整机震动手感无明显抖动实测位移＜0.5m/s手感无明显抖动实测位移＜0.5m/s手感无明显抖动实测位移＜0.5m/s手感无明显抖动实测位移＜0.5m/s待机功率（W）≤30W≤3.0W看客户要求≤2.0W关机功率（W）≤1.5W≤1.5W看客户要求≤1.0W常态气味 降低度%≥90%≥90%看客户要求≥95%电容容量4μF/500V~/4μF/450V~4μF/500V~/4μF/450V~看客户要求5μF/500V~6μF/500V~噪声（A）（dB）≤72≤72≤72≤68排烟方式外排式外排式外排式外排式吸油烟机成品检验标准文件编号：OX-WI-01-A版本号：A.0第 3 页 共10页序号检验项目技术要求质量 特性检验议器和方法11外观1、 烟机配合的外观要求和不锈钢、钢化玻璃等零件外观质量要求：见第6页。
C视检、整机装配符合公司的产品外观质量检验标准要求外观检测环境： 60Cm距离，自然光（40W的灯管），正前方观看，时间为10S 外观面特性： A类：重要的外观面 B类：比较重要的外观面 C类：一般外观面2、电源线路板，控制电路板等电器元件表面不应有破裂、露底和其它磕碰伤，电路板原件排列整齐，焊接工艺好，焊点圆滑光亮，无虚焊点表面应该有规格型号等标示各插接线要有明确的标示所有的标示必须能够经受“标志”的检验项目此所有外观面为C类3、开关键帽要光滑，无刮花不锈钢、喷漆或电镀的键帽表层光泽，色泽均匀，涂层牢固，此外观面为A类4、塑料件控制盒，电器罩的外露表面应光滑，色泽均匀，不应有破裂纹且无明显斑痕，划痕、凹缩和顶白缺陷，塑料件，无变形此所有的外观面为C类5、铭牌，商标及其它标贴粘贴位置及内容正确，无倾斜、翘曲现象，色泽均匀，各线条间不能有渗色现象，字体清晰周边切口应平滑，边缘无锯齿状此所有外观面为C类6、整机需清洁，表面干净C类7、附件要正确，油杯，排烟管要满足外观和使用要求C类2标志1、产品上应有耐久性标志：a.产品名称及型号；b.制造厂名及商标；c.额定电压；d.额定功率；e.额定输入功率；f.可替换灯的最大功率；h.使用标志及警告语；I.合格证；J.生产日期或者生产编码等。
C1、目检各内容是否正确，图样表示是否相符，有无错漏，表示内容是否清晰2、铭牌、电源线组件用浸水、汽油棉布各轻檫15秒后，目检内容是否会模糊不清导致无法辩认印刷内容参看说明书和纸箱封样2、包装应有如下的标志：a.产品名称、型号；b.制造厂名、厂址；c.商标；d.生产编号；e.毛重、净重（kg）；f.包装外型尺寸（mm）；g.包装储运图示标志；h.生产日期或生产编码3电气强度带电部件与壳体之间能经受电气强度试验时，应没有闪络或击穿现象，冷态1800V/3S交流电压，限定电流为＜5mAA用耐压测试仪检测4接地电阻接地电阻≤0.1Ω（额定输入电流25A）A用接地电阻测试仪检测 5泄露电流泄露电流≤0.75mA（常规电压1.06倍即234Va.c）A用泄露电流测试议检测 标记处 数更改文件号签 名日 期欧式吸油烟机成品检验标准文件编号：OX-WI-01-A版本号：A.0第4页 共10 页序号检验项目技术要求质量特性检测仪器和方法6开关及调速 开关控制说明：在整机电源接通的状态下：1、照明：控制照明灯的开关键，触动此键，灯泡亮，再触动此键灯泡熄灭。
总开关也可以控制照明2、 快、慢档：控制电机的快档和慢档触动调速键或慢档，电机慢档转动：再次触动调速键或快档电机快速转动电机快、慢档有公共电源断开档位各转速档位均要连续运转每个档位要动用灵活，可靠键帽要固定牢固，各档位互锁，不得有两操作档位同时接通；额定电压、额定频率下运行，其最低档的转速与最高档的转速之比在≤80%.B转换档位，手感灵活，接通电源视检其功能并在额定电压、额定功率下用转速表检测最低转速档与最高转速档的转速机械开关寿命至少能够经受5000次循环操作电子开关寿命至少能够经受10000次循环操作7电机输入功率不超过电机额定功率的20%B用功率表检测8电机温升B级绝缘≤80KE 级绝缘≤75K 按GB4706.28-1999，11章发热，吸油烟机试验状态，安装出风口、带出风口片，不连接排烟管A整机热稳定状态下用电阻法测主副绕组温升9照明功率≤5W*2：不超过额定功率的+20%＞15W*2：不超过额定功率的+10%B用功率表检测10启动在187V电压下，启动3次，应能正常启动B用调压器调整电压至187V，每次由静止启动电机11杂音在电机启动瞬间，或正常运行过程中均不允许有杂音；同时整机正常工作状态时；没有明显的振动。
B接通或断开电源听整机运行情况；振动以整机封样为准；包括叶轮的偏重和电机的相关振动要求12电源线外露部分长度应不短于1.3mB用2m拉尺测量13电气连接1、接线正确，各连接处无松动，脱落现象B视检接线，用10N的弹簧称对接线施加5N的拉力2、启动或正常工作时，所有电连接处不得出现闪弧现象接通电源后，起动和正常工作，视检电连接3、连接线按规定线径，材质，颜色装机，不得混装视检4、内部布线应绝缘良好，扎线捆扎牢固，线夹有护套保护，穿线孔有线孔套圈视检绝缘；手检扎线牢固程度；标记处 数更改文件号签 名日 期 吸油烟机成品检验标准 文件编号： OX-WI-01-A 版本号：A.0第5页 共10 页序号检验项目技术要求质量特性检验仪器和方法14结构1、 叶轮动平衡：如果无测试条件，以整机封样为准样 机上有双方相关人员签字，样机双方各持一台B手感和视检2、各种安装时不得有滑丝，坏牙，应连接可靠B用镙丝刀拧并视检3、各种零部件安装到位，且配合良好，并且能正常工作B视检且用镙丝刀检查其牢固程度4、焊接应牢固可靠，不应有松动、虚焊、焊穿等缺陷，焊点均匀，应无明显凹陷。
B视检焊点，并用适当的力掰两焊接面，检验焊接的牢固程度5、灯管或照明灯泡要拆卸方便15照明1、 通用机型照明灯盖上技术参数标识标识字样：生产厂家、额定功率、使用电压、频率等2、照明灯罩透光均匀，两边亮度一致，功率稳定不闪灯.B视检并手检其照明功能16印刷标志1、 印刷文字，图案应清晰、 正确 、 完整 ，不应有模糊，位置不正确等缺陷，且商标表面光滑 、 圆润C视检17包装检查附件检查1、 包装内应有：A、使用说明书；B、必备附件（如木架或木条，挂耳等）；C、吸油烟机；D、客户所需附件（如烟管，螺丝等）2、 各种配件不得有污损，破裂和严重变形3、 捆扎牢固（不能刮伤箱体）4、 在纸箱上根据客户的需求粘贴客户所需要的附件（这一般是客户自带）,要保证和烟机型号对上C视检包装方式1、 包装箱无用错，包装方式正确，包装箱上下端面均用胶带封合（客户不需要的话可以不封上端口），胶带封口每边至少达到60mm以不盖住提手孔为准2、 无明显的脏污、破损、变形视检标 记处 数 更改文件号签名 日期吸油烟机成品检验标准文件编号：OX-WI-01-A版本号：A.0第 6 页 共 10 页欧式吸油烟机外观检验基准一、如下图，欧式烟机整机装配质量要求；⒈国标（含A类客户订做）：大玻璃与玻璃条的间隙≤1.0mm通用：大玻璃与玻璃条的间隙≤1.2mm；特价：大玻璃与玻璃条的间隙≤1.5mm⒉国标（含A类客户订做）：大玻璃与大罩的间隙≤1.5mm 通用：大玻璃与大罩的间隙≤1.8mm 特价：大玻璃与大罩的间隙≤2.0mm 二、如下图： ⒈灯板与大罩无脱扣现象，配合间隙均匀≤1.5mm。
⒉六角风网与大罩配合间隙要均匀≤1.5mm注：此两种情况不分国标、通用、特价） 具体的吸油烟机成品外观检验标准以本公司的《抽油烟机成品外观检验标准》为准。
