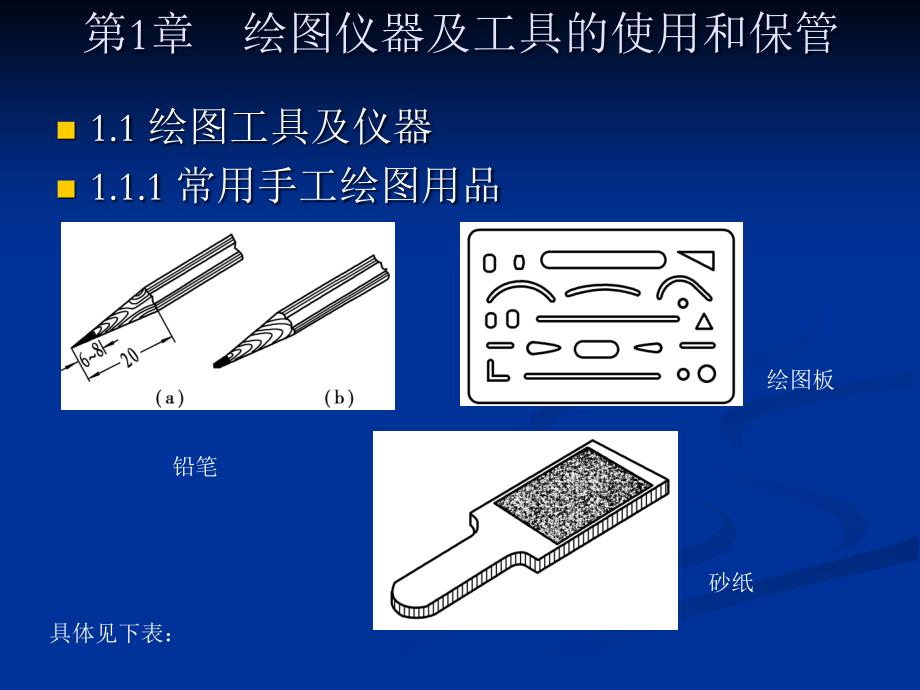

第1章 绘图仪器及工具的使用和保管n1.1 绘图工具及仪器 n1.1.1 常用手工绘图用品铅笔绘图板砂纸具体见下表：名 称分 类用 途使用要求及注意事项图纸绘图纸绘制图样质地坚硬，纸面洁白有正反面之分，橡皮擦拭不起毛为正面描图纸描制图样不能折、脏、受潮铅笔硬型绘制底图用小刀削成圆锥形，削切长度应在2028，露出铅芯68为了保持画线粗细一致，为使画线平直准确，用铅笔时边画边缓慢地旋转，并始终与尺的边缘保持一定的角度中等硬型 注写文字、尺寸软型加深图线小刀单面刀片削切铅笔双面刀片修整墨线橡皮软橡皮清洁图面使用时沿一个方向擦动、用力均匀、不能过猛，以免损伤图纸硬橡皮擦除墨线和墨污擦图片不锈钢薄片修改图线，控制擦图范围空隙对准需擦除的部份，左手按紧擦图片，右手执橡皮轻轻擦拭透明胶片胶带纸固定图纸砂纸修磨铅芯成粗细不同的锥形或圆规的插脚1.1.2常用手工绘图工具名 称用 途使用要求及注意事项图 板 垫平纸面，调整手工绘图时的倾角丁字尺 三角板 与丁字尺配合使用，画15角倍数的各种斜线，垂直线及平行线 曲线板 绘制非圆曲线比例尺 比例绘图时换 算尺寸建筑模板 绘制各种建筑标准图例和符号 用胶带纸把图纸固定在图板上，不使用图钉，图幅应与图板平行。
保护图板工作边，防止图板受潮、曝晒和重压变形 尺头应紧靠图板左边，上下推动，使尺身上边缘对准画线位置，左手按住尺身，从左向右画线不能在尺身下边画线，不能用小刀靠在尺身边上裁纸，用完后挂置妥当，以防止尺身变形和尺头松动定出曲线控制点，徒手轻轻画出曲线，根据曲线弯曲趋势和曲率大小，选择曲线板上合适的部分，分段画出每次至少有三点与曲线板吻合，前后段应有一小段重合，以保证曲线的平顺画水平线推动丁字尺到图线下方，左手按住尺身，靠上三角板，随后再用左手同时按住丁字尺和三角板画线，画线时由下往上、自左向右逐条绘制用分规在尺身量取线段时，不得把针尖扎入尺面，不能将比例尺作三角板和直尺使用图板、丁字尺、三角板曲线板比例尺建筑模板常用手工绘图用品与工具实物图1.1.3常用绘图仪器名称用途使用要求及注意事项计算机绘制工程图详见第七章手工绘图圆规分规等分线段和量取线段长度鸭嘴笔绘画墨线绘画铅笔圆及圆弧和墨线圆及圆弧由钢片和笔杆组成，描图上墨线绘图墨水笔调整针尖和铅芯分别垂直纸面，画粗线的铅芯磨成方头形，其他应磨成圆锥形，用右手大拇指和食指捏住圆规的手柄，按顺时针方向略向前倾1520匀速旋转一次画完分规两针尖尽量调平。
等分线段时应顺返交换量取调动两叶片间的间隔，以满足所需墨线粗细，注墨高度46mm，螺帽向外，笔杆前后方向与纸面成90，使两叶片同时接触纸面小指搁在尺身上，画线时笔杆往前进方向倾斜520，落笔时要轻，运笔速度均匀画线时笔身向画线前方倾斜520，速度适中，快慢均匀，不能反向画线常用绘图仪器实物图计算机绘图界面圆规分规鸭嘴笔 绘图墨水笔 1.2 手工绘制不同线型与文字书写1.2.1 图线1）图线类型图线共分为5种 实 线：分为粗、中、细，其比例规定为b、0.5b、0.25b 虚 线：虚线就是间隔线，线段长度和间隔宜各自相等 点画线：点画线有双点长画线和单点长画线线段长度和间隔宜各自相等，当在较小图形中绘制有困难时，可用实线代替 折断线：折断线是在断裂处斜画一个“Z”字型符号，用徒手绘制 波浪线：波浪线如水波一样上下起伏，用徒手绘制2）图线的线型、用途和画法名称线型线宽用途粗实线1、平、剖面图中被剖切的主要建筑构造（包括构配件）的轮廓线2.建筑立面图或室内立面图的外轮廓线3、建筑构造详图 中被剖切的主要部分的轮廓线4、建筑构配件详图 中的外轮廓线5、平、立、剖面图的剖切符号中实线0.51、平、剖面图中被剖切的次要建筑构造（包括构配件）的轮廓线2、建筑平、立、剖面图中建筑构配件的轮廓线3、建筑构造详图 及建筑构配件详图 中的一般轮廓线细实线0.25小于0.5的图形线、尺寸线、尺寸界线、图例线、索引符号、标高符号、详图 材料做法引出线等中虚线0.51、建筑构造详图 及建筑构配件不可见的轮廓线2、平面图中的起重机（吊车）轮廓线3、拟扩 建的建筑物轮廓线细虚线0.25图例线小于0.5的不可见轮 廓线粗单点长划线起重机（吊车）轨道线细单 点长划线0.25中心线、对称线、定位轴线折断线0.25不需画全的断开界线波浪线0.25 不需画全的断开界线 构造层次的断开界线注：地平线的线宽 可用1.4（1） 线型和用途（见下表）（2） 线宽组（见下表） 2.01.41.00.70.50.350.51.00.70.50.350.250.180.250.50.350.250.18 线 宽 组线 宽 比注：1. 需要微缩的图纸不宜采用0.18及更细的线宽。
2. 同一张图纸内，各不同线宽的细线，可统一采用较细的线 宽组的细线3）图线的画法同一类图线中相同比例的各图样应选用相同比例的线宽组点画线的两端不应是点，点画线交接处或点画线与其他图线交接时应是线段交接虚线交接或虚线与其他图线交接时应是线段交接图线不得与文字、数字或其他符号混淆，不可避免时可将图线断开，以保证文字的清晰1.2.3文字书写1）文字 汉字的基本笔划 名称横竖撇捺挑点钩形 状笔 法 长仿宋体字结构分析类 型字 例独 体 字上下对称 左右对称 中点对称 近似对称 不对称型合体字上下结构上下结构 上中下结构多层结构左右结构左 右 结 构 左中右结构包围结构 全包围 半 包 围 角包围 长仿宋体高宽关系 字高201410753.5字宽1410753.52.52）数字和字母 数字、字母有直体和斜体两种书写方式，汉字与数字和字母混合书写时 ，一般数字和字母应小一号或稍低于仿宋字体的高度直体 斜体 第一节房屋建筑施工图的组成内容简介一、建筑施工图的种类建筑总平面图建筑施工图结构施工图暖、卫施工图电气设备施工图第一节房屋建筑施工图的组成内容简介二、图纸的幅面规格及编排顺序图纸的幅面规格图纸的幅面规格就是图纸幅面大小的尺寸。
根据房屋建筑制图统一标准(GB/T500012001)的规定，图纸幅面的基本尺寸为五种，代号分别为：A0、A1、A2、A3、A4一个工程设计中，每个专业所用的图纸幅面不宜多于两种第一节房屋建筑施工图的组成内容简介横式和立式幅面图纸以短边作为垂直边称为横式，以短边作为水平边称为竖式一般A0A3图纸宜横式使用 A3横式幅面 A3竖式幅面 A4竖式幅面第一节房屋建筑施工图的组成内容简介图纸的幅面的缩放图纸的幅面根据需要，可以在基本尺寸的基础上进行微缩和加长，需要加长的图纸的短边一般不应加长.标题栏和会签栏标题栏有两种规格：240mmX40(30)mm200mmX40(30)mm会签栏的规格：100mmX20mm标题栏根据工程需要选择确定尺寸、格式和分区标题栏包括设计单位、设计人员、工程名称、图名、图别等 各专业负责人均需将所代表的专业、姓名、日期填入会签栏内，会签栏可并列增设第一节房屋建筑施工图的组成内容简介施工图纸的编排顺序图纸目录总图建筑图结构图给水排水图暖通空调图电气图绿化布置图等第一节房屋建筑施工图的组成内容简介 图纸目录为便于查阅图纸，通常放在全套图纸的最前面图纸目录上图号的编排顺序应与图纸一致。
一般单张图纸在标题栏的图号区用“X施XX”来表示其类别和编号而在图纸目录中，单张图纸在图标中图号用“X施XX/XX”来表示，分子代表该施工图是本专业施工图的第几张图，分母代表该专业施工图的图纸总张数图纸目录第二节建筑施工图上的有关名称简介一、图线粗线 线宽为b中粗线 线宽为0.5b细线 线宽为0.25b在建筑工程制图中，应根据图纸的内容，选用不同的线型和不同粗细的图线图线的基本线宽b为图中的粗线宽度，其宽度应选择：2.0、1.4、1.0、0.7、0.5、0.35mm可能用到的线型有：土建图纸的图线线型有：实线、虚线、点划线、双点划线、折断线、波浪线等除了折断线和波浪线外，其他每种线型又都有粗、中、细三种不同的线宽其中常用的线型有：(见下表)名称线型线宽用途粗实线b平、剖视图中被剖切的主要建筑构造的轮廓线，立面图的外轮廓线中实线0.5b平、剖视图中被剖切的次要建筑构造轮廓线平、立、剖视图中建筑构配件的轮廓线细实线0.25b细部可见轮廓线、分隔线、尺寸线、尺寸界线、图例线、索引符号、标高符号等中虚线0.5b建筑构造不可见的轮廓线平面图中的起重机（吊车）轮廓线拟扩建的建筑物轮廓线细虚线0.25b图例线，细部的不可见轮廓线。
粗点划线b起重机（吊车）轨道线细点划线0.25b中心线、对称线、定位轴线折断线0.25b不需画全的断开界线波浪线0.25b不需画全的断开界线构造层次的断开界线第二节建筑施工图上的有关名称简介二、字体字体的总要求：字体端正笔画清楚间隔均匀排列整齐字体的号数：即字体的高度，1.8，2.5，3.5，5，7，10，14，20mm汉字：长仿宋体，字宽是字高的2/3左右书写要点：横平竖直注意起落结构均匀填满方格第二节建筑施工图上的有关名称简介三、比例图纸的比例，应为图形与实物相对应的线性尺寸之比其数学表达式为： 比例 = 图上距离 / 实际距离 如何确定比例的大小？1：50和1：100谁大？比例的大小，是指其比值的大小 1：50 1：100第二节建筑施工图上的有关名称简介原值比例优先使用1:1 放大比例优先使用5:1 2:1510n:1 2 10n:1 1 10n:1 可使用4:1 2.5:14 10n:1 2 .510n:1 缩小比例优先使用1:2 1:5 1:101:2 10n 1:5 10n 1:1 10n可使用1:1.5 1:2.5 1:3 1:41:1.5 10n 1:2.5 10n 1:3 10n 1:4 10n总平面图 1500，11000，12000平面图、立面图、剖视图 1100，1200详图 15，110，120 , 150，第二节建筑施工图上的有关名称简介四、符号剖切符号索引符号和详图符号引出线其他符号第二节建筑施工图上的有关名称简介剖切符号剖切符号用于表示剖切位置和视线方向。
分为剖视剖切符号和断面剖切符号两类剖视剖切符号的规定：由剖切位置线及剖视方向线组成，均应以粗实线绘制剖切位置线长度宜为610mm，垂直于剖切位置线的射线方向线长度宜为46mm剖视剖切符号宜采用阿拉伯数字并注写在剖切方向线的端部建(构)筑物剖面图的剖切符号宜注在0.000标高的平面图上剖切符号不应与其他图线相接触第二节建筑施工图上的有关名称简介断面剖切符号的规定：断面剖切符号只用剖切位置线表示，为粗实线，长度为610mm断面剖切符号宜采用阿拉伯数字，并注写在剖切位置线一侧编号所在的一侧应为该断面的剖视方向断面剖切符号宜采用阿拉伯数字，并注写在剖切位置线一侧编号所在的一侧应为该断面的剖视方向 剖视的剖切符号 断面的剖切符号第二节建筑施工图上的有关名称简介索引符号图纸中的某一局部或构件，如需另见详图，应用索引符号索引索引符号由直径10mm的细实线圆和水平直径组成第二节建筑施工图上的有关名称简介索引出的详图如与被索引的图不在同一张图纸内，则下半圆内的水平细实线需换为该详图所在的图纸的编号，上半圆中保持不变索引出的详图，如采用标准图集中的示例，应在索引符号水平直径的延长线上加注该标准图册的编号索引符号如用于索引剖视详图，应在被剖切的部位绘制剖切位置线，并以引出线引出索引符号，引出线所在的一侧因为剖视方向索引出的详图如与被索引的图在同一张图纸内，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，并在下半圆中间画一段水平细实线 索引符号的标注规定：第二节建筑施工图上的有关名称简介详图符号详图的位置及编号，应以详图符号表示。
详图符号的圆应以直径14mm的粗实线绘制详图符号的标注规定与详图索引符号相似第二节建筑施工图上的有关名称简介引出线为细实线绘制，宜采用水平线或与水平方向成30、45、60、90的直线，或经上述角度再折为水平线索引详图的引出线应与水平直径相连接 引出线的不同形式第二节建。
