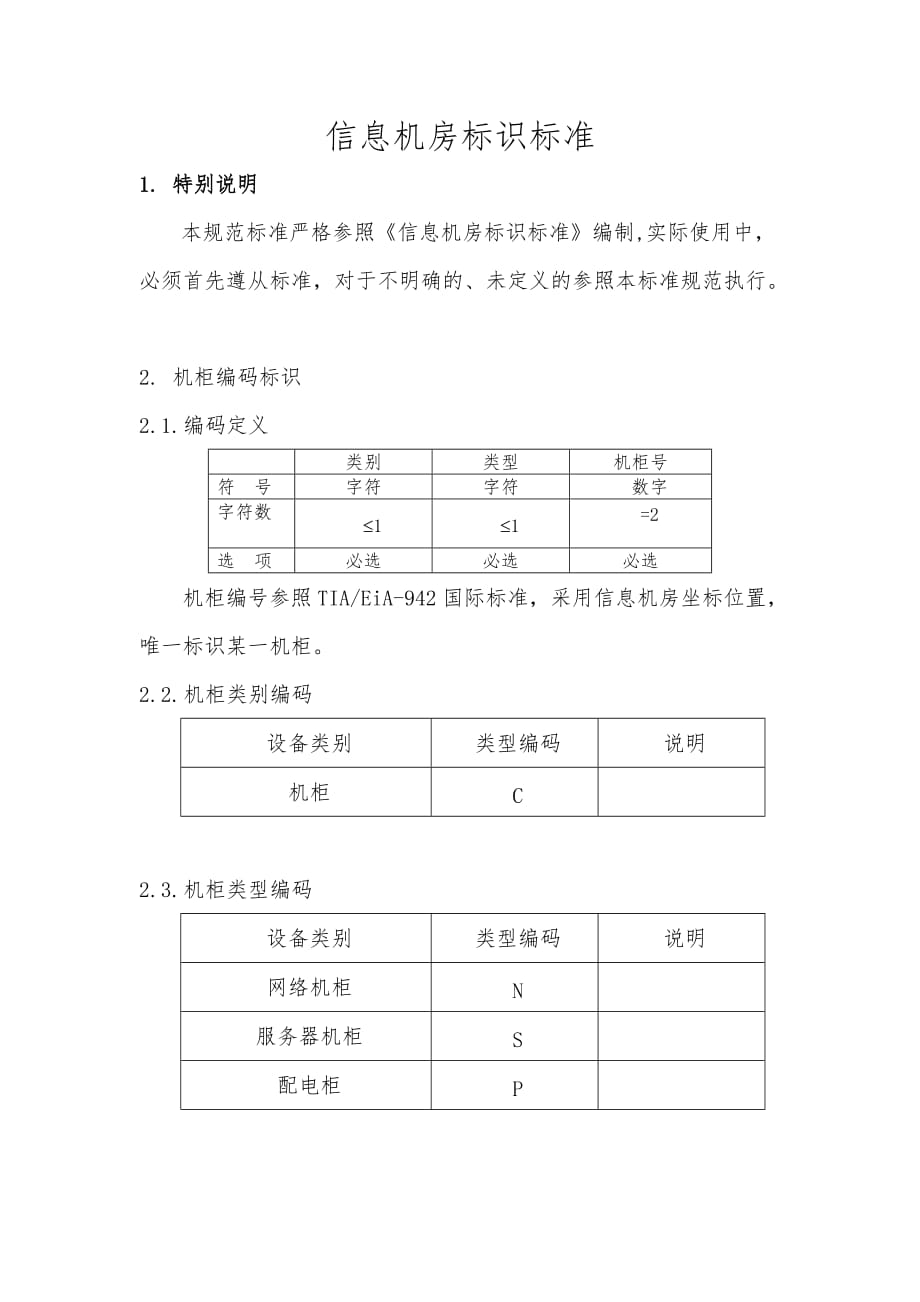

信息机房标识标准1. 特别说明本规范标准严格参照《信息机房标识标准》编制,实际使用中，必须首先遵从标准，对于不明确的、未定义的参照本标准规范执行2. 机柜编码标识2.1. 编码定义类别类型机柜号符 号字符字符数字字符数£1£1=2选 项必选必选必选机柜编号参照TIA/EiA-942国际标准，采用信息机房坐标位置，唯一标识某一机柜2.2. 机柜类别编码设备类别类型编码说明机柜C2.3. 机柜类型编码设备类别类型编码说明网络机柜N服务器机柜S配电柜P2.4. 机柜号编码设备类别类型编码说明机柜号01起始号为012.5. 机柜标识标签规范采用24mm白色标签纸打印并统一粘贴于机柜前门顶端左侧2.6. 机柜标签应用示意 机柜标签示意网络机柜：CN01——CN06服务器机柜：CS01——CS20配电柜：CP01——CP022.7. 机柜设备信息卡应用示意机柜设备信息卡序号位置设备名称及型号登记使用时间1 2 3 4 采用普通A4纸打印并统一粘贴于机柜前门左侧3. 设备编号原则3.1. 定义信息设备的编号格式如下：类别名流水号机柜号开始U号结束U号符 号字符数字字符字符字符字符数£3=2=4=2=2选 项必选必选必选必选必选说明：类别名：参照信息设备分类表。
流水号：设备流水号 信息设备类别编码设备类别类型编码说明路由器RT交换机SW防火墙FW入侵检测IDS入侵防御IPS服务器SRV存储阵列SA磁带库TL网闸GAP负载均衡ADKVMKVM电信设备或线路DX移动设备或线路YD联通设备或线路LT广电设备或线路GD电源插座PDU其他OTH说明：表中未列出部分，可根据日常管理习惯分类，原则上要求为英文缩写但已经约定成俗的可以采用英文缩写3.2. 信息设备编号应用案例设备信息编码中心交换机H3C S10508在第4个网络机柜10-18USW01-CN04-10-18U服务器在第10个服务器机柜12-14USRV01-CS10-12-14U4. 信息设备标识标签4.1. 标识定义设备标识信息包括设备名称、设备编号、设备型号、IP/掩码/网关设备应用名称+设备编号管理IP+掩码+网关上线时间说明：（1）设备应用名称设备应用名称（中文），要求小于5个汉字格式：设备应用名称样例：中心交换机、接入路由器、备份服务器（2）设备编号参照“信息设备编码”部分3）IP/掩码/网关IP采用十进制点分法，掩码采用位数表示，网关可以不填写格式：IP/MASK样例：172.18.1.2/244.2. 设备标识应用案例4.2.1. 服务器设备标识备份服务器SRV01-CS10-10-12U172.18.1.16/24 2013-084.2.2. 网络设备标签中心交换机SW01-CN04-10-20U172.18.100.1/322013-104.3. 标签规范标准采用24mm 白色标签纸打印并统一粘贴于设备空白挡板处5. 线缆标识5.1. 双绞线、光跳线标识5.1.1. 定义5.1.1.1. 起始端编码格式机架类别名流水号分隔端口号符 号字符字符数字-字/数字符数£4£3=2=1£8选 项必选必选必选必选必选5.1.1.2. 终止端编码格式机架类别名流水号分隔端口号符 号字符字符数字-字/数字符数£4£3=2=1£8选 项必选必选必选必选必选机架设备类型流水号分隔端口号符 号字符字符数字-字/数字符数£4£3=2=1£8选 项必选必选必选必选必选5.1.1.3. 字段说明（1）机架：在机房内部指机柜号（如CN01号柜）。
2）类别名：参照信息设备分类表3）端口号：按照信息设备端口惯例标注，如G1/0/15.1.2. 跳线标识应用案例5.1.2.1. 服务器-网络设备项 目标识内容备注A:起始端CS10SRV03-E1 B:终止端CN04SW01-G1/0/1 说明： CS10号服务器机柜中的SRV03服务器，通过本机的以太网E1端口号，连接到CN04号机柜的SW01上的G1/0/1号口5.1.2.2. 服务器-存储项 目标识内容备注A:起始端CS10SRV03-F1B:终止端CS04SW15-F1说明： CS10号服务器机柜中的SRV03服务器，通过本机的光纤口F1端口号，连接到CS04号机柜的光纤交换机SW15上的F1号口5.1.2.3. 网络设备-网络设备项 目标识内容备注A:起始端CN04SW01-G4/0/1 B:终止端CN02FW01-G1 说明： CN04号柜的SW01交换机通过G4/0/1口连接到CN02号柜的FW01防火墙的G1口5.1.2.4. 网络设备-外部设备项 目标识内容备注A:起始端CN02FW01-G2B:终止端CN01DX01-1说明： CN02号柜的FW01防火墙的G2口,连接到CN01号柜的电信设备DX01上的1号口口。
5.1.3. 标签规范标准采用8mm白色标签纸打印，使用旗型签，并统一粘贴于线缆头部5cm处5.2. 电源电缆标识5.2.1. 定义5.2.1.1. 起始端编码格式类别名流水号分隔端口号符 号字符数字-字/数字符数£3=2=1£1选 项必选必选必选必选5.2.1.2. 终止端编码格式类别名流水号分隔端口号符 号字符数字-字/数字符数£3=2=1£1选 项必选必选必选必选5.2.1.3. 字段说明（2）类别名：参照信息设备分类表3）端口号：按照信息设备端口惯例标注，如15.2.2. 电源线标识应用案例5.2.2.1. PDU1-设备1项 目标识内容备注A:起始端SRV03-1 B:终止端PDU01-1 说明： PDU01上的1号口连接服务器SRV03的1号口5.2.3. 标签规范标准采用8mm黄色标签纸打印，使用旗型签，并统一粘贴于线缆头部5cm处建立组织，明确分工 为保证活动成功开展，班级设多个工作小组，由文艺委员刘亚宁同学负责，明确任务，紧紧围绕迎新年这个中心，积极开展工作各小组成员全力以赴，保证在预定的时间内完成各项任务，为文艺演出做好充分的准备。
