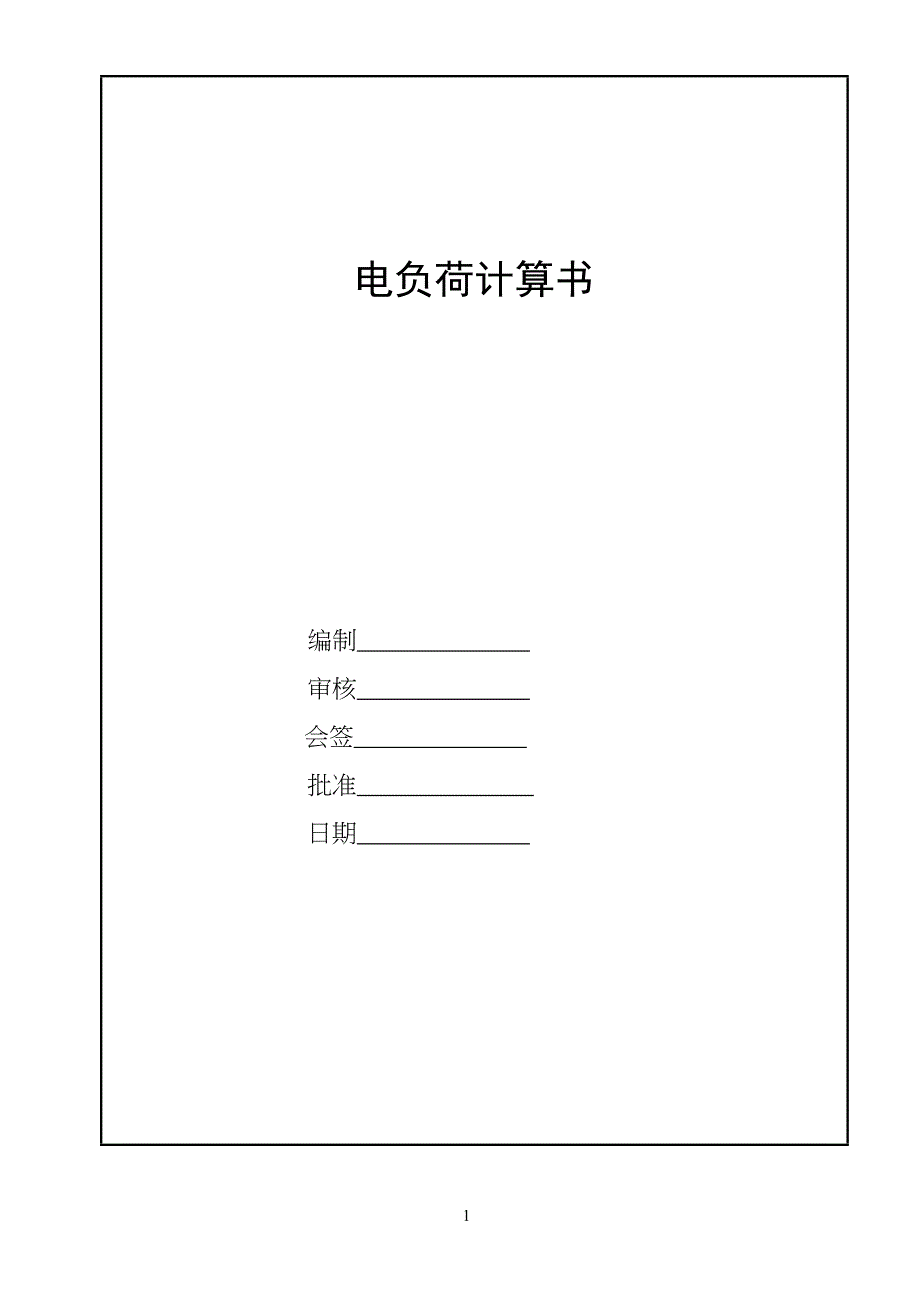

电负荷计算书 编制 审核 会签 批准 日期 电负荷计算书编号共 3 页 第 1 页一、发电机功率平衡计算：1、发动机、发电机基本状态发动机型号493发电机皮带轮外径发动机曲轴皮带轮外径发电机皮带轮传动速比发动机怠速（rpm）750±40发电机对应怠速（rpm）发动机最大扭矩点（rpm）发电机对应最大扭矩点（rpm）发电机初始临界转速（rpm）蓄电池容量（）80蓄电池补充充电电流（A）8蓄电池标称电荷量的10%发电机输出电压（V）折合充电功率108W额定电流80A发电机特性：额定电流120A发电机特性：电负荷计算书编号共 3 页 第 2 页2、发电机的功率确定按以下两条确定发电机的功率：1、发电机对应发动机怠速输出电流最低限度应超过永久及长期耗电器的耗电电流的~倍。
考虑倍乘因子后，即使短途行驶、发动机空转也可保证蓄电池充分充电；2、发电机额定电流应大于永久及长期耗电器、短期耗电器耗电电流之和3、整车耗电功率与发电机的功率平衡计算1）、按用电器耗电功率加权计算永久及长期耗电器短期耗电器部件功率（W）部件功率（W）计算值（W）发动机控制40转向灯5×42×蓄电池充电88制动灯21×2×仪表10室内灯5×20×0继电器16冷却风扇9648×收放机80前鼓风机322161×警灯报警器100后蒸发器风机7236×换气扇110点烟器200×0方灯6*6前位灯5×20×0室内灯8喇叭600×0扬声器120*2踏步灯50×0雨刮器电机50+3020× 雾灯（55+21）×2×压缩机离合器×远光灯55×255×小灯5×25×牌照灯5×25×合计728合计354折合电流（A）54折合电流（A）倍折合电流（A）发动机怠速输出（A）60/80折合总电流（A）发电机额定输出（A）801、选80A发电机，发电机怠速输出电流60A比永久及长期耗电器耗电电流乘后的小，不满足要求发电机额定输出电流80A大于永久及长期耗电器、短期耗电器耗电电流2、选120A发电机，发电机怠速输出电流80A比永久及长期耗电器耗电电流乘后的大，满足要求。
发电机额定输出电流120A大于永久及长期耗电器、短期耗电器耗电电流按用电器耗电功率加权计算，原80A发电机的功率不满足要求，120A满足要求电负荷计算书编号共 3 页 第 3 页2）、按黑天白天极限工况下用电器耗电功率计算（整车最大连续用电组合）永久及长期耗电器短期耗电器部件功率（W）部件功率（W）白天黑天计算值（W）计算值（W）发动机控制40转向灯5×400蓄电池充电88制动灯21×2010仪表10室内灯5×2010继电器16冷却风扇969696收放机80前鼓风机322322322警灯报警器100后蒸发器风机727272换气扇110点烟器2000方灯6*6前位灯5×2010室内灯8喇叭600×0扬声器120*2踏步灯50×0雨刮器电机505050 雾灯（55+21）×2152152压缩机离合器远光灯55×20110小灯5×2010牌照灯5×2010合计728合计697827折合电流（A）54折合电流（A）倍折合电流（A）发动机怠速输出（A）60/80折合总电流（A）（取最大值）发电机额定输出（A）80/1201、 选80A发电机，按白天、黑天爬长坡极限工况下用电器耗电功率计算，取折合总电流的最大值，发电机有的输出不足，发电机的功率不满足要求。
2、 选120A发电机，按白天、黑天爬长坡极限工况下用电器耗电功率计算，取折合总电流的最大值，发电机的功率满足要求按爬长坡极限工况80A发电机的功率不满足要求，120A满足要求综上所述：80A发电机的功率不满足要求，120A发电机满足要求换装120A发电机存在以下问题：1、 发电机分支（防火帽O3）现有主线束采用的是6平方的线径，安全额定电流50A，若采用120A蒙派克E现用发电机，该分支线径不满足要求（蒙派克E该处用的分支线径是16方）线束保护安全值见附表2、 主线束接发电机分支护套型号是1703611，引脚定义见附图1，蒙派克E发电机护套型号是余姚，若采用蒙派克E120A发电机，需更换主线束上发电机分支护套附图1附图2附表7。
