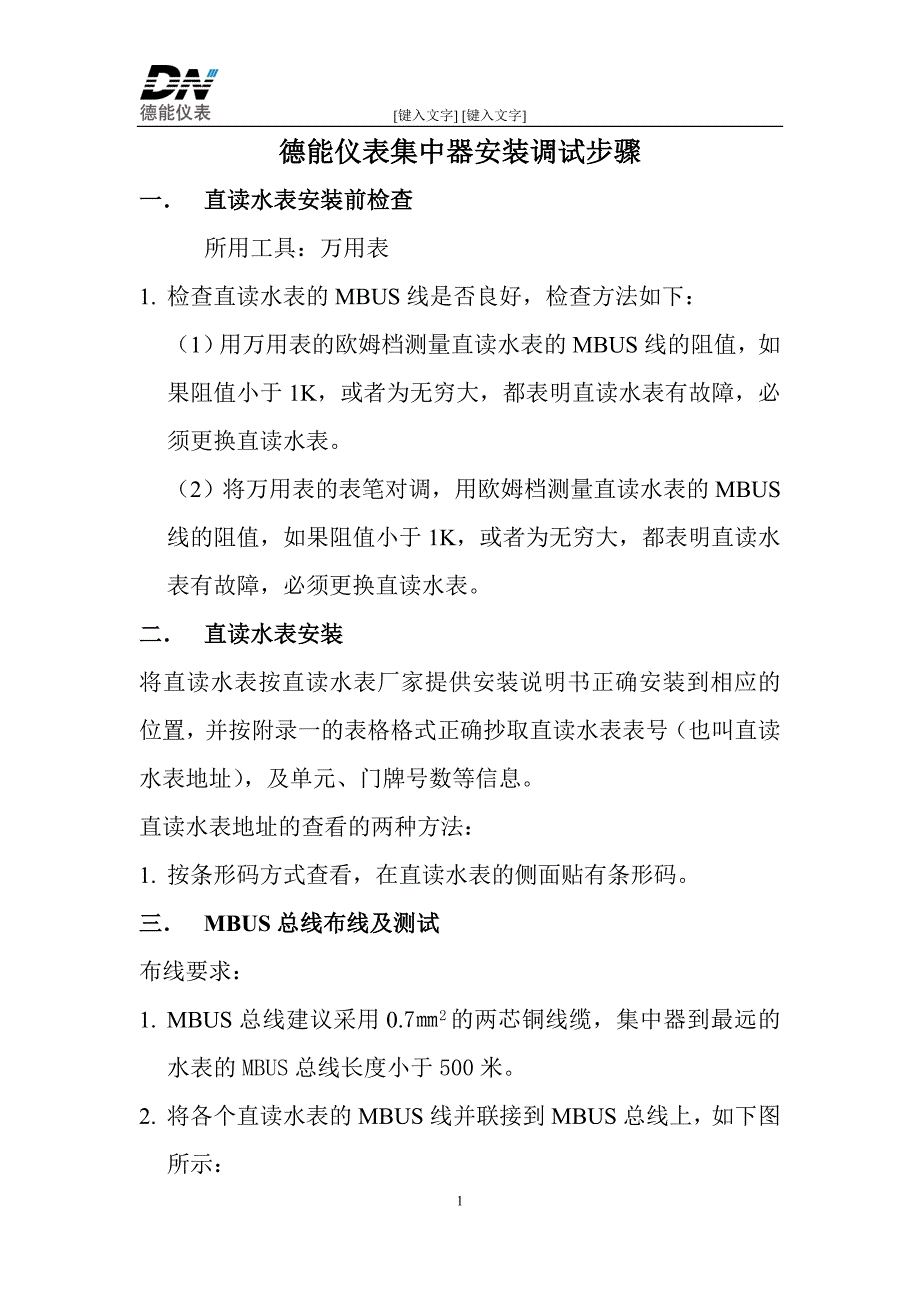

[键入文字] [键入文字]德能仪表集中器安装调试步骤一． 直读水表安装前检查所用工具：万用表1. 检查直读水表的MBUS线是否良好，检查方法如下：（1）用万用表的欧姆档测量直读水表的MBUS线的阻值，如果阻值小于1K，或者为无穷大，都表明直读水表有故障，必须更换直读水表2）将万用表的表笔对调，用欧姆档测量直读水表的MBUS线的阻值，如果阻值小于1K，或者为无穷大，都表明直读水表有故障，必须更换直读水表二． 直读水表安装将直读水表按直读水表厂家提供安装说明书正确安装到相应的位置，并按附录一的表格格式正确抄取直读水表表号（也叫直读水表地址），及单元、门牌号数等信息直读水表地址的查看的两种方法：1. 按条形码方式查看，在直读水表的侧面贴有条形码三． MBUS总线布线及测试布线要求：1. MBUS总线建议采用0.7㎜2的两芯铜线缆，集中器到最远的水表的MBUS总线长度小于500米2. 将各个直读水表的MBUS线并联接到MBUS总线上，如下图所示：水表1水表2水表3直读水表接线图1接线端子直读水表MBUS总线直读水表MBUS线直读水表接线图2MBUS总线3. MBUS总线千万不能短路.这点一定要注意，要求每接完一块表，及时用万用表检查一下MBUS总线是否短路，及时排查短路故障。
4. MBUS总线的节点一定要连接可靠，接好的节点一定要用绝缘胶带包扎好5. 一个MBUS总线上最多挂接120块直读水表MBUS总线要用20mm的PVC穿线管加以防护，如“集中器安装箱内部安装布线图”所示四． MBUS总线整体测试该步骤是在MBUS总线全部布完后进行的最后检查1. MBUS总线短路检查用万用表从集中器一侧对MBUS总线进行测量，如短路，应立即进行排查2. MBUS总线断路检查将MBUS总线离集中器最远的地方短路，在集中器一侧测量MBUS总线是否短路，如果测量结果不是短路，则MBUS总线必定在某个地方处于断路状态，应找出断路点进行线路故障排除；如果测量到是短路，则MBUS总线没有断路，测试完毕后将短路处断开，并用绝缘胶带包扎好五． 集中器安装安装位置要求：1. 集中器必须安装到集中器安装箱内如下图所示2. 集中器箱必须安装在信号质量好的地方信号质量以的信号质量为参考推荐使用移动的卡3. 集中器箱必须安装在无雨水的地方4. 集中器尽可能安装在人手不容易够到得地方，以防止人为破坏5. 集中器尽可能安装到MBUS总线的中心位置六． 集中器安装箱内部接线及装配1. 在集中器安装箱内装好集中器，空气开关，开关电源模块，如下图所示。
集中器安装箱内部安装布线图天线集中器空气开关开关电源220V交流电源线MBUS总线PVC穿线管集中器安装箱铜轴座2. 将220V的交流市电线缆接入空气开关的输入侧该电缆线在集中器安装箱外面的部分应用20mm的PVC穿线管加以防护，如上图所示3. 用电缆线将空气开关与开关电源连接起来，详细接线图如下图所示4. 用6芯电缆线将开关电源与集中器连接起来，详细接线图如下图所示5. 将MBUS总线接到集中器的绿色端子的MBUS1的位置上6. 将已开通上网功能的、已充值的卡（最好是动感地带）插入集中器的SIM卡槽,SIM卡应能接受呼叫，否则系统的呼叫功能将无法使用7. 将天线拧到铜轴座上，并将天线固定好，如上图所示8. 记录集中器地址号（在集中器侧面的条形码上），卡号码，安装位置信息，并填写到附录一的相应位置集中器的详细接线图集中器 电源保险MBUS1 MBUS2MBUS1 MBUS2AC-DC开关电源V1:12V 1.0AV2：+15V 0.5AV3：-15V 0.5AV1G1V2G2V3FGACAC空气开关MBUS总线220V市电绿白蓝黑红黄蓝红七． 集抄系统服务器软件及数据库安装安装方法详见《SQLServer2008安装说明书.doc》及《集抄系统安装说明.docx》。
八． 利用综合信息表模板录入集中器、水表信息1. 将“档案信息表template”的文件进行复制，并另存为其它名称，如“和平小区1号楼.xls”然后将另存的文件打开，将红色要求部分填入集中器信息和水表信息注：每一张表（即每一个EXCEL文件）记录一个集中器及挂接在其上面的所有水表信息详细填写说明请参阅”录入信息模板文件说明.TXT”，录入完毕的文件建议电子邮件发给技术支持进行格式审核2. 将所有的集中器及水表信息录入完毕后，检查所有表中的信息是否有冲突，如地址码重复等强烈警告：此表格必须认真检查，否则会导致后续的工作无法进行九． 服务器及以太网的准备该工作应由客户的专业的网管人员来负责处理网络配置，由于服务器开启服务进程监听某一端口等待集中器上传数据，所以应配置网络使之能通过公网与服务器监听端口进行通讯网管人员应向集中器维护人员提供服务器的公网IP地址或域名以上部分应由代理商按上面的步骤自行解决处理十． 服务器程序安装及配置详见“系统安装配置说明书”十一． 服务器定时参数及工作模式配置打开系统服务程序“AMRServer.exe”,“【系统】”菜单下的“自动抄表参数设置”，按下图进行配置，然后点击“保存”按钮即可。
十二． 集中器系统参数设置，在服务器IP地址(或者域名)明确的情况下，此步骤也可在集中器安装前统一完成，以加快工程进度1. 用交叉串口线（两端均为母头）将集中器(手持器/PC端口)与PC机或笔记本连接，然后给集中器上电交叉串口线的线序如下图所示，5 4 3 2 19 8 7 65 4 3 2 19 8 7 62. 在PC机或笔记本上打开“集中器调试助手.exe”，“系统”菜单下“通讯参数设置”里选择相应的端口号（如COM1），详细操作可参阅《集中器调试助手使用说明》3. 根据客户实际情况填入“IP/域名”及“端口”，其他参数如下图所示填写或选择；4. 点击系统参数中“设置”按钮，提示“成功”即可；5. 点击运行参数中“设置”按钮，提示“成功”即可；十三． 在服务器中导入集中器、水表信息1. 登录客户端系统，打开浏览器，输入地址为“公网IP(或域名)+/rl”,例如：服务器的公网IP为120.72.49.202，则输入：http://120.72.49.202/rl，如果域名为“”则输入： 输入工号和密码登陆（第一次安装时默认工号为1，登录密码为111111）。
3. 在“档案信息管理/EXCEL信息导入”页面中导入EXCEL表格4. 在“集抄管理/集中器管理”中检查集中器是否已正确导入5. 在“集抄管理/水表管理”中检查直读水表是否已正确导入详细操作见使用说明书十四． 集抄系统调试利用拨号器（或者自己的）呼叫待调试集中器的SIM卡号码，等待1分钟，查看上传数据信息，检查各个水表信息是否正常如有异常，按“附录三”的方法逐个排查，直到所有水表数据能够正确抄录为止十五． 按照用户的实际需求进行配置调整以下所有步骤的具体操作请参阅“操作手册”1. 调整定时模式2. 调整运行模式3. 客户档案信息完善4. 人员管理5. 权限管理6. 密码管理7. 价格设置19附录一 直读水表安装记录表小区名称： 楼号：集中器地址：号码：单元号门牌号直读水表地址表底数单元号门牌号直读水表地址表底数附录二 工程进度表序号项目完成情况备注1对水表（的短路）是否进行了认真检查2水表是否已经安装完毕3MBUS布线是否已经完毕4对MBUS总线是否已经做了短路，断路故障排查5集中器是否已按要求安装完毕6集中器电源是否接好7集中器是否安装了SIM卡8集中器的天线是否装好9水表地址，集中器地址，卡号等是否已经记录10综合信息表格是否已经填好11综合信息表是否经过认真的（重号、错号等）检查12服务器是否已经准备好13网络配置是否已经完成（最好有固定IP，并且能直接指向服务器）14拨号器是否已经准备好（包括拨号器1台，电源适配器1个，天线1个，串口线1根，SIM卡1张）15系统运行所需基础正版软件包括：1、 WINXP/WIN2003/Win2008/Win72、 SQL2008R2附录三常见错误原因及排查方法故障现象故障原因故障原因确认方法故障排除方法呼叫集中器后，长时间无法上传数据。
呼叫器没安装检查呼叫器是否已经安装安装呼叫器串口连接线接到了呼叫器的COM1上将串口连接线接到呼叫器的COM2上呼叫器串口连接线未接好检查串口是否连接良好重新将串口线连接好呼叫器串口连接线型号不对改用平行线（也叫串口延长线）呼叫器未上电给呼叫器上电呼叫器未装SIM卡用牙签等工具用力捅呼叫器上的的黄色小钮，使黑色的SIM卡托自动弹出，检查SIM卡托中是否装。
