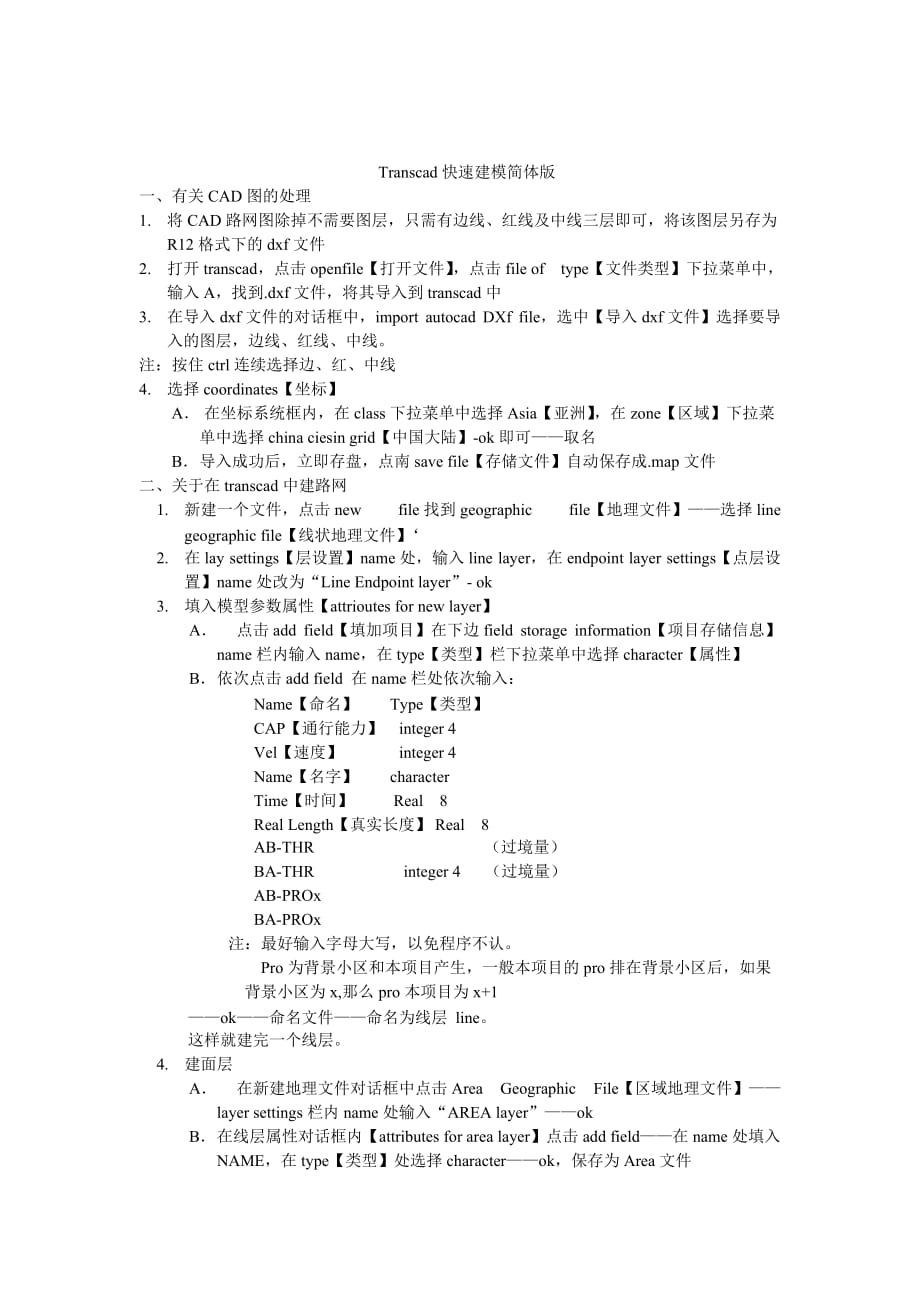

Transcad快速建模简体版一、 有关CAD图的处理1. 将CAD路网图除掉不需要图层，只需有边线、红线及中线三层即可，将该图层另存为R12格式下的dxf文件2. 打开transcad，点击openfile【打开文件】，点击file of type【文件类型】下拉菜单中，输入A，找到.dxf文件，将其导入到transcad中3. 在导入dxf文件的对话框中，import autocad DXf file，选中【导入dxf文件】选择要导入的图层，边线、红线、中线注：按住ctrl连续选择边、红、中线4. 选择coordinates【坐标】A． 在坐标系统框内，在class下拉菜单中选择Asia【亚洲】，在zone【区域】下拉菜单中选择china ciesin grid【中国大陆】-ok即可——取名B． 导入成功后，立即存盘，点南save file【存储文件】自动保存成.map文件二、 关于在transcad中建路网1. 新建一个文件，点击new file找到geographic file【地理文件】——选择line geographic file【线状地理文件】‘2. 在lay settings【层设置】name处，输入line layer，在endpoint layer settings【点层设置】name处改为“Line Endpoint layer”- ok3. 填入模型参数属性【attrioutes for new layer】A． 点击add field【填加项目】在下边field storage information【项目存储信息】name栏内输入name，在type【类型】栏下拉菜单中选择character【属性】B． 依次点击add field 在name栏处依次输入： Name【命名】 Type【类型】 CAP【通行能力】 integer 4 Vel【速度】 integer 4 Name【名字】 character Time【时间】 Real 8 Real Length【真实长度】 Real 8 AB-THR （过境量） BA-THR integer 4 （过境量） AB-PROx BA-PROx注：最好输入字母大写，以免程序不认。
Pro为背景小区和本项目产生，一般本项目的pro排在背景小区后，如果背景小区为x,那么pro本项目为x+1 ——ok——命名文件——命名为线层 line 这样就建完一个线层4. 建面层A． 在新建地理文件对话框中点击Area Geographic File【区域地理文件】——layer settings栏内name处输入“AREA layer”——okB． 层属性对话框内【attributes for area layer】点击add field——在name处填入NAME，在type【类型】处选择character——ok，保存为Area文件5. 建路网A. 在当前层下拉菜单中【working layer】选择线层【line layer】B. 点击map editing toolbox【地图编辑工具栏】点击add time【图标】即可以画线注：1.应先画小区内部中心点与外部道路连接线，双击即可结束该条道路——点击save edits【保存编辑】即绿灯图标则结束道路 2.若觉得所画道路不合心意，则点击cancel edits【放弃编辑】则该条道路将不再显示C.如果已经保存完编辑，想删除该条道路，则点击delete line ，然后点到该线上，点绿灯则删除，红灯则保留该线。
D.在桥区建模时，在匝道上最好严格按照交通流线画匝道，即交通车辆怎么走，则所画道路方向也按照车行方向画，这样在道路Dir中只有0，1 0：道路双向行驶 1:道路行车方向与所画方向一致 -1：道路行车方向与所画方向相反E．渲染 （1）点击selection toolbox——点击“selection settings”——add set——rename——style——选择所对应的颜色和线宽 快速路 红 4 主干路 蓝 3. 次干路 绿 2 支路 黑 1.5小区内部路 青 1 点击apply——close注：加路名：从点的启始至终点，下拉 右键菜单fill 在single value输入路名序列号，单击ID，右键 sort tncreasing 从小到大，sort decreasing 从大到小选择并单击high pop density选择集，labels弹出automatic labels对话框，选择希望的设置，单击ok，返回selection sets对话框。
2）其它按钮说明Status ——当前该层的状态 Active【可用】inactive【不可用】invisible【不可视】Drop set 清除当前渲染特性Move up 选择当前 向上 移动Move down选择当前 向下 移动关闭对话框——在“line layer selection”选择相应渲染层，层【line layer】下按住shift+ 进行渲染F．在工具栏中点击【new dateview】输入CAP，Vel数值并且输入路名 Vel快速路 80 三上三下主干路 60 三上三下次干路 40 二上二下支路 25 一上一下 G．计算real-length （1）在CAD中找到相应路网文件 （2）在CAD图上找到一段道路，量出实际长度，并记录 （3）在real-length处击右键——file——formula——在空白处：输入 在（cad中的长度/在本软件中的长度）*length Length：在本软件中长度（相应ID号所对应length长度）length可以在formula builder中找到 注：按 顺序做乘除，否则系统不认 H．计算时间 （单位：分钟） 在time处击右键——fill——formula，输入[real length]*60/1000/vel Real length \vel d formula builder中可以找到。
三、 渲染内外部点A． 在点层界面下[line endpoint layer]下，点击selection toolbox——selection settings[与建立线层同理]（可以起名为中心点）Add set——rename-style 建立点层，内外部点，大小一般用12，形式，用该点层来渲染内外部点 注：内外部点用同一个点层渲染四、 在transcad中填公式A. Dateview-modifytable[修改表]-在modifytable对话框内点击add file-增加背景小区和项目本身产生量一般 AB－PROn+1 BA－PRO n+1 为项目本身产生量AB-PRO1 BA-PRO1 AB-PRO2 BA-PRO2 为其它小区产生量AB-PRO3 BA-PRO3…… ……AB-PROn BA-PROn 说明：PROx的类型为integer 4,有多少个小区，则x有多少个B. 在Dateview-Formule File[公式文件]中 在空白处填加公式AB-TOTBJ－ AB-THR+AB-PROnBA-TOTBJ BA-THR+BA-PROx （有n个背景小区则x有个，则加n个 PRO）AB-TOTall AB-TOTBJ+AB-PROBA-TOTall BA-TOTBJ+BA-PROAB-VocBJ AB-ToTBJ/CAPBA-VocBJ BA-ToTBJ/CAPAB-Vocall AB-TOTall/CAPBA-Vocall BA-TOTall/CAPAB-RAT AB-PRO/CAPBA-RAT BA-PRO/CAP五、 形成路网(层界面下) Procedures[程序]-show allA. 点Networks/paths－creat-出现creat network[生成路网对话框]，Real Length from[读取长度]下拉菜单选择Real-length,左侧选择框所有特征数据全选—ok-保存相应的路网文件。
六、 生成摩阻矩阵A. 回到点层界面下—新建—matrix(矩阵)—name:FRICATION FACTOR SHELLRow from: Columns from: 均选择内外部点的同一渲染层注：相应渲染内外部点的渲染层名称应为同一层否则无法产生摩阻矩阵Martrices: 3HBW FFHBO FFNHB FF-ok-命名：FRICATION FACTOR SHELL生成一个空白文件B．回到线层line layer-Networks/paths-multiple paths[多路径]Minimize[最小]：Time－ok-保存From:渲染内外部点的那个渲染层To:渲染内外部点的那个渲染层 C.形成文件后，删除内部与内部点，外部与外部点的数据 快速删除方法：选中要删除的数据，击右键－fill-clear cells[清除单元]即全部清除 D.回到FRICATION FACTOR SHELL界面下，点planning-Trip distribution[交通分布]－synthenic-Friction[摩阻]-factors-选中use this matrix－ Matrix name :FRICATION FACTOR SHELL[摩阻系数] 输入： a b c HBW FF 28507 0.02 0.123 HBO FF 139173 1.285 0.094 NHB FF 219113 1.332 0.01 Matrix file :shortest path 七、导入矩阵A.打开dbf,设打开小区－（1） 注：dbf文件不能包括零，dbf内的ID号应严格与transcad内小区ID号一致，否则导致trancad找不到ID号而停止分配。
B.planning-trip distribution[交通分布]-gravity application[重力应用] –d。
