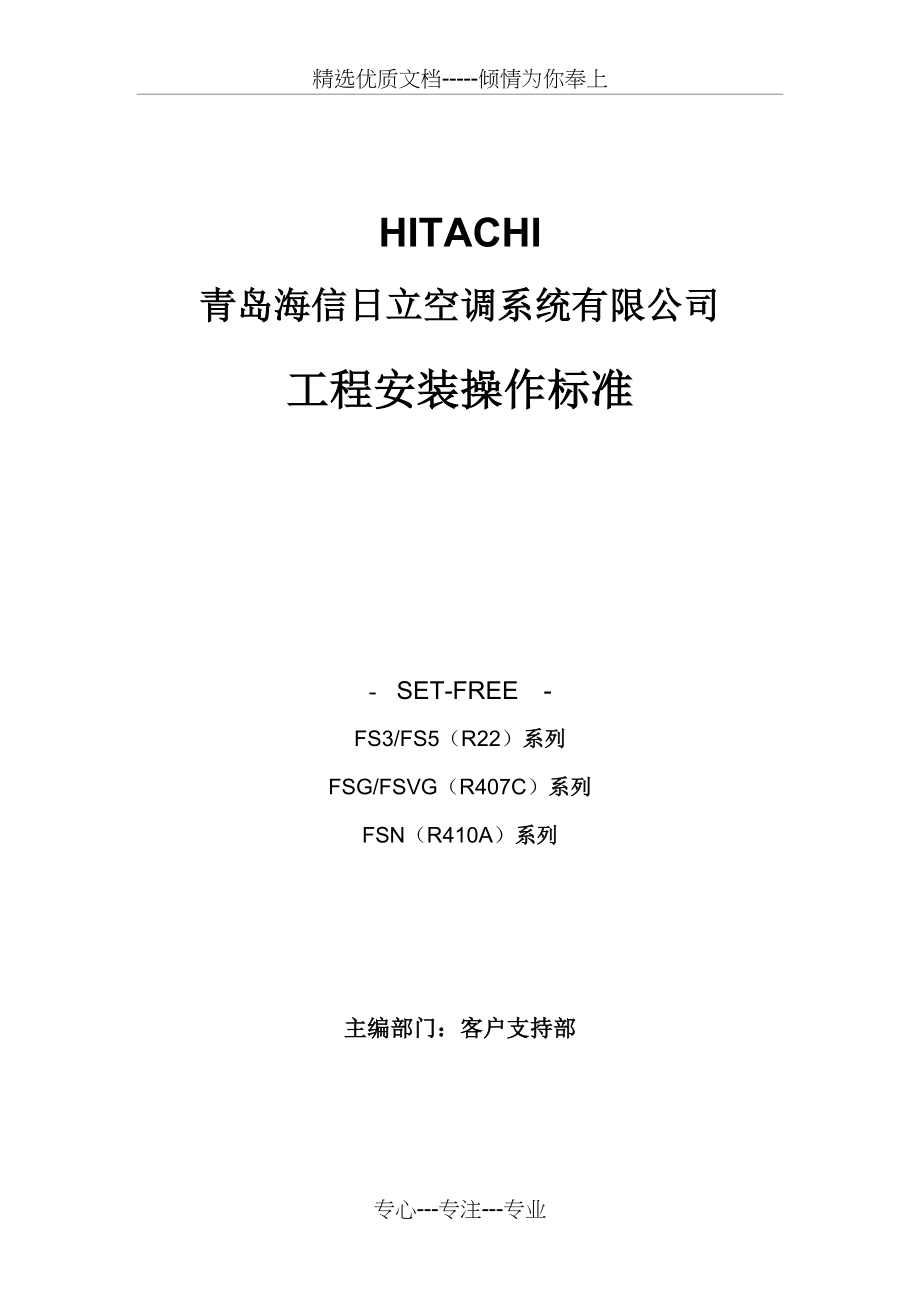

精选优质文档-----倾情为你奉上HITACHI青岛海信日立空调系统有限公司工程安装操作标准 - SET-FREE -FS3/FS5(R22)系列FSG/FSVG(R407C)系列FSN(R410A)系列主编部门:客户支持部目录专心---专注---专业一、总则● 为加强安装工程质量管理,统一空调系统安装方法,制定本标准● 安装应以正规的设计图纸为依据,未经允许,不得随意改动● 施工中采用的工程技术文件、承包合同文件对施工质量的要求不得低于本手册规定● 本空调系统只能作为普通空调使用,切勿用于干燥衣服、冷冻食品、冷却或加热等其它目的● 安装过程中应严格按照本标准的有关规定执行● 本标准作为本企业内空调安装工程质量检验和评定的依据● 本标准如有与国家及地方规范或行业标准要求不一致处,以后者为准● 违反本标准的有关技术要求而产生的一切后果,我公司不承担任何责任二、安装工程的顺序和准备1、安装工作的重要性多联式空调系统是由一台或一组含变容式压缩机的室外机,连接多台室内机而组成的单一制冷回路系统它可以通过对变容式压缩机和电子膨胀阀的控制,调节系统和室内侧换热器的制冷剂流量来实现系统的变容节能运行,并较精确地满足室内供冷和供暖要求。
一般由室内机组、室外机组、制冷剂管道系统以及电气、自控系统组成多联机的运行工质是各种高效制冷剂,室内机和室外机使用专用铜管连接,通过通讯线进行控制制冷剂管道内部进入灰尘、杂质、水分或存在渗漏都将会导致系统不能正常运行甚至瘫痪正是因为多联机设计精密、控制灵活,所以对安装质量的要求就特别高安装过程中,经常会出现的问题及影响见下表安装问题可能存在的影响制冷剂系统进入灰尘、杂质空调效果下降,增加压缩机的磨损,产生堵塞制冷剂系统混入水分制热时产生冰堵,机组无法运行制冷剂管道泄漏空调效果下降,压缩机长期过热运转导致寿命下降制冷剂充填量错误流量控制效率下降,空调效果不好压缩机湿运转(充填过量)或过热运转(充填不足),寿命下降制冷剂管道堵塞空调效果下降,压缩机长期过热运转导致寿命下降杂质混入冷冻机油,润滑效果不良机组安装空间不足气流循环短路,换热效率下降,空调效果不好维护和检修空间不足,操作时要破坏室内装饰电源配线错误电气部件损坏空调系统无法运行控制配线错误运行控制混乱,无法实现单独控制或集中控制整个系统无法连续运转冷凝水管路排量不足室内机组漏水,破坏室内装饰,引发电源线短路制冷剂管道超出限制管路损耗过大,能效比下降机组长期重载运行,导致寿命下降或易发生保护工作室内机组或送、回风口设置位置不当室内气流组织不当,存在空调死角区域,效果不好运行噪声偏高维修空间不足安装强度不够,存在异常的振动室外机组安装不当气流短路,换热不畅引起保护开关动作排出的冷热风和机组运转噪音影响周边环境为保证安装工程质量,要求安装商具有相应的专业工程施工资质。
否则,在安装前,必须经过厂家的技术人员培训工程施工中从事特种作业的焊工、电工、制冷工等必须具备操作上岗证及相应的职业技能资格证书空调工程所使用的主要材料、设备器具应具有合格证和检测报告有防火要求的产品应有防火检验证明并符合国家和有关强制性标准的规定2、与其它专业配合空调工程安装应与建筑、结构、电气、给排水、消防、装饰等各专业相互协调,精心组织与土建的配合要求:(1)立管尽量设在空调管井内,横管尽量设在吊顶内;(2)室外机基础应预留,以免后期破坏屋面防水层、保温层;(3)管道穿墙体或楼板处应预留洞口或设钢套管空调工程的施工,不应破坏结构的承重型式、建筑造型及装饰风格空调各管道尽量沿梁底敷设,如管道在同一标高相碰时,按下列原则处理:a.首先保证排水管,风管和压力管让重力管;b.保证风管,小管让大管3、安装工程的一般顺序(1)安装工程的一般顺序安装工程操作流程图:图纸自审、会审施工组织设计工具准备、人员组织材料、设备采购及品质检验定位放线、套管安装支吊架制作、安装室外机吊装、固定 室内机吊装、固定制冷系统 风管系统 排水系统 控制系统 配电系统管道保护与清洗 风管制作 校验坡度 选择线径 确定容量配管加工 风管安装 支管安装 穿管保护 选择线径管道非连接处保温 连 接 主管安装 线路连接 开关选择管道连接与安装 漏风量检查 系统连接 控制器连接 管路安装管道吹扫 通水试验 DIP开关设定 线路连接系统连接 满水试验 地址设定 接地及测试气密性试验 保 温 相序调整隐蔽验收 隐蔽验收 隐蔽验收 隐蔽验收 隐蔽验收系统保温 系统保温真空干燥 风口安装制冷剂追加 面板安装室外机通电预热、开机前的检查单机试运转与调试联机试运转与调试竣工验收根据工程情况和特点不同,一些分项工程可以同时或交叉施工。
4、施工图纸审核安装工程开始前应仔细阅读图纸,领会设计意图,然后对图纸进行审核,编写详细的施工组织设计施工图审核的内容有:室内、外机负荷应匹配,配置范围在50-130%之内,如果室内机同时运转的时间较长时尽量不要超配;室外机高于室内机时最大高度差不得超过50m,室内机高于室外机时最大高度差不得超过40m;室内机相互之间最大高度差不得超过15m;系统第一级分支距最远室内机的最大管路长度:室外机为5HP、8HP、10HP、16HP、20HP时为30m,室外机为24HP、30HP时为40m;最长配管(最不利回路)长度:室外机为5HP、8HP、10HP、16HP、20HP时为100m,室外机为24HP、30HP时为120m;室内机与室外机之间的气管立管每升高10m需安装一个存油弯头;当分歧管到负荷为1.5Hp(40)、2Hp(56)和2.3Hp(63)的室内机的距离大于或等于15m时,将此段的液管外径由6.35mm变为9.53mm;制冷系统管径、分歧管型号符合技术规定;冷凝水管道坡度、排水方式,保温做法;风管、风口做法,气流组织;电源线配置规格、型式及控制方式;控制线的做法、总长度及控制方式工程施工人员应严格按照施工图施工。
如需修改应征得设计认可,并形成书面文件即设计变更记录5、施工组织设计施工组织设计是施工单位用以指导施工准备和科学组织施工的全面性技术经济文件合理地编制和认真贯彻施工组织设计,是保证施工顺利进行,缩短工期、确保工程质量和提高经济效益的重要措施施工组织设计按编制对象不同,大致可分为三类:施工组织总设计、单位工程施工组织设计和分部分项工程施工组织设计空调分部工程施工组织设计的具体内容包括:a.分部(分项)工程施工方案:分部或分项工程的施工方案是针对新技术、新材料或复杂的工程部位以及冬、雨期施工编制的措施方案,具体指导分部或分项工程的施工活动;b.季节性的施工方案:季节性的施工方案是针对季节性施工中为保证工程质量,具体提出的相应施工准备和施工方法;c.吊装方案:吊装方案一般是针对高层建筑及其设备的吊装施工,根据施工气象条件,选择适用的吊装机械设备以及吊装程序、操作方法、保证质量和安全的措施施工方案的内容要简明扼要主要围绕工程的特点,对施工中的主要工序、施工方法、时间配合和空间布置等进行合理安排,以保证施工作业正常进行对操作工艺相同的一些工程项目和单体设备,一般应编制工艺卡,重点说明施工工序和技术要求。
6、安装工具及仪器仪表要求工具齐全、型号标准符合安装及技术要求仪器仪表经过检测或鉴定,量程满足要求多联机安装中常用的工具(制冷剂R22通用工具)见下表:序号名称规格、型号序号名称型号1切管器14称重计精确度0.01kg2钢锯15截止阀3弯管器弹簧、机械16温度计4胀管器根据管径规格17米尺5扩口器根据管径规格18螺丝刀“-”、“+”型6钎焊工具不同喷嘴大小19活动扳手7刮刀20电阻测试仪8锉刀21测电笔9充注导管22万用表10双头压力表4.0MPa23氮气减压阀2.5MPa、3.5MPa11压力表1.5MPa、4.0MPa24切线钳12真空表-756mmHg25内六角扳手4-12mm13真空泵4升/秒以上26检漏仪另外,安装过程中通常还会用到电焊机、切割机、人字梯、手电钻、折边机、风管制作工具等注意,根据使用的制冷剂不同,直接与制冷剂接触的工具和仪器不能通用制冷剂R407C与R22不能通用的安装工具及仪器见下表:名 称功 能不通用原因润滑油涂于纳子帽,润滑纳子帽表面应使用有机合成油(醚油,型号FVC68D)R22用的矿物油(Sunniso 4GS)与新工质R407C不相溶,混合后会出现油泥,可能发生循环阻塞制冷剂罐充注制冷剂R407C为非共沸点混合型制冷剂,应确保在液态下充注,以免破坏成分比例真空泵连接器抽真空真空泵可以通用,但应接装用于防止真空泵停止时泵内矿物油倒流的连接器,即在吸气管上加装止回阀高低压压力表抽真空,保持真空,充制冷剂,检查压力严禁通用。
一是耐压标准不同,二是附着的矿物油流入后会沉积下来,可能引起回路堵塞及压缩机故障充注导管检漏仪泄漏检测工质的结构成分不同,检测方式不同应使用氢检测型检漏仪制冷剂R410A与R22不能通用的安装工具及仪器见下表:名 称功 能不通用原因润滑油涂于纳子帽,润滑纳子帽表面应使用有机合成油(醚油,型号FVC68D)R22用的矿物油(Sunniso 4GS)与新工质R410A不相溶,混合后会出现油泥,可能发生循环阻塞制冷剂罐充注制冷剂R410A为疑似共沸混合型制冷剂,应确保在液态下充注,以免破坏成分比例真空泵连接器抽真空真空泵可以通用,但应接装用于防止真空泵停止时泵内矿物油倒流的连接器,即在吸气管上加装止回阀高低压压力表抽真空,保持真空,充制冷剂,检查压。
