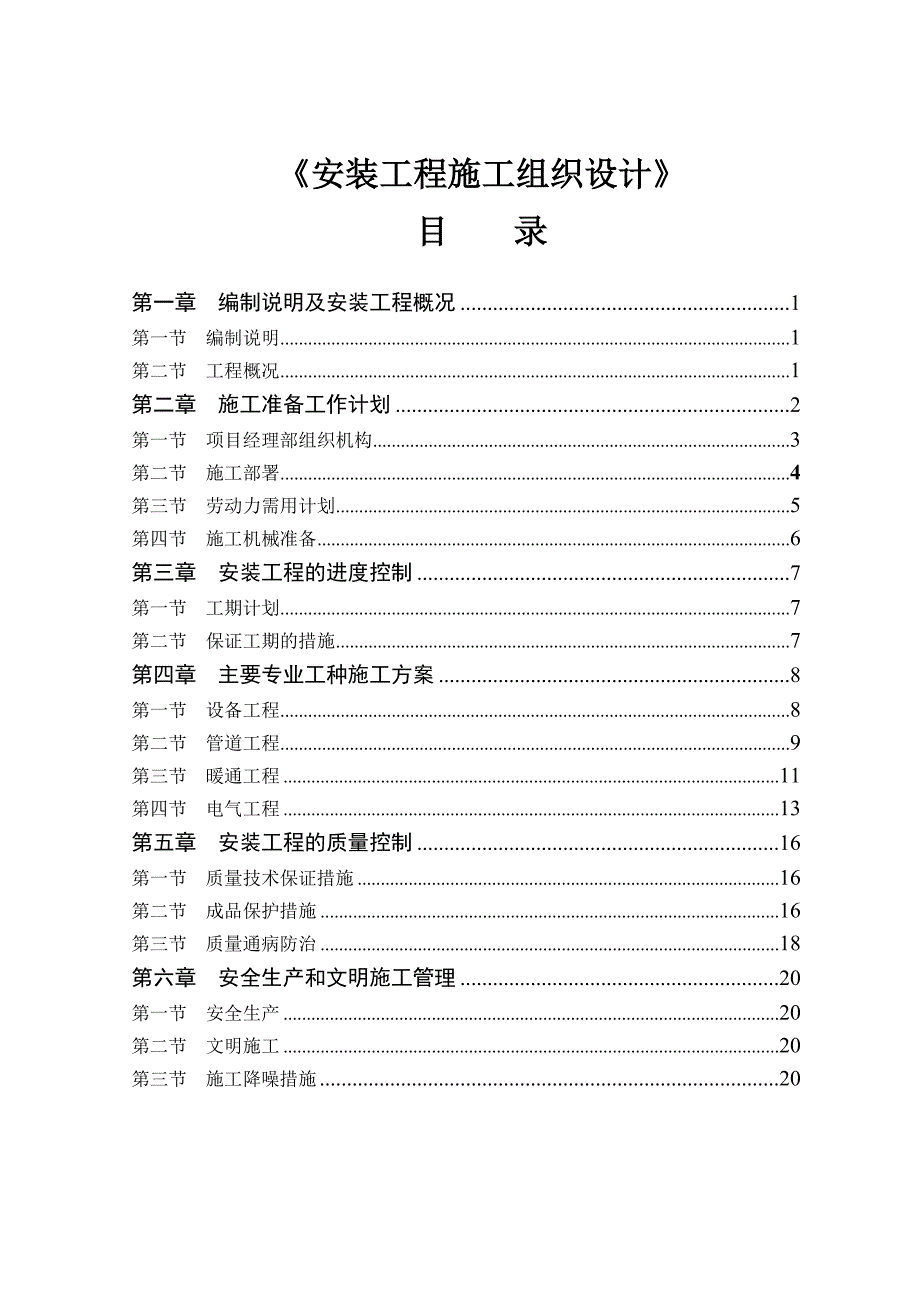

安装工程施工组织设计安装工程施工组织设计 目目录录 第一章编制说明及安装工程概况.1 第一节编制说明.1 第二节工程概况.1 第二章施工准备工作计划.2 第一节项目经理部组织机构.3 第二节施工部署.4 第三节劳动力需用计划.5 第四节施工机械准备.6 第三章安装工程的进度控制.7 第一节工期计划.7 第二节保证工期的措施.7 第四章主要专业工种施工方案.8 第一节设备工程.8 第二节管道工程.9 第三节暖通工程.11 第四节电气工程.13 第五章安装工程的质量控制.16 第一节质量技术保证措施.16 第二节成品保护措施.16 第三节质量通病防治.18 第六章安全生产和文明施工管理.20 第一节安全生产.20 第二节文明施工.20 第三节施工降噪措施.20 第一章第一章编制说明及安装工程概况编制说明及安装工程概况 第一节 编制说明 一、编制目的一、编制目的 为确保优质、高速、安全地完成施工任务,用以指导施工管理和组织施工 二、编制依据二、编制依据 1.中组部万寿路招待所会议综合楼施工蓝图及其有关技术资料 2.国家、行业、北京市及本企业颁布的现行有关技术标准、规范、规程和规定 第二节 工程概况 安装工程包括给排水及消防工程，暖通工程，电气工程。

一、给排水及消防工程一、给排水及消防工程 本专业包括给排水、消火栓、喷淋系统 1）本建筑有两路确保不间断的水源给两个水箱(总有效容积为 140 立方米)供水. 水箱为生活和消防合用.水泵房设三台生活水泵与两台消防水泵.地下一层污废 水通过潜污泵排至室外，地面以上生活污废水排入室外化粪池内，然后排入 市政污水管道地下室的一期工程已投入运行. 2）室外设两套消防水泵接合器室内每层设三个消火拴箱与九个灭火器.自动喷 洒系统采用湿式系统,设一个湿式报警阀,选用的快速反应型易溶合金喷头,反应 温度 68 度,厨房内的喷头反应温度 93 度. 二、暖通工程二、暖通工程 1) 地下室设 4 台模块化水冷式冷水机组,每台制冷量为 149KW.空调系统采用风 机盘管加新风的系统形式.卧式风机盘管设在各房间吊顶内.室外新风经新风机 组处理后送至各空调房间.三层大会议厅采用全空气系统. 2)供暖系统由地下室供热战直接供给热水,供暖系统为下供下回系统. 三、电气工程三、电气工程 1) 电气工程包括照明系统，动力系统，结构化综合布线系统，保安监视系统, 火 灾自动报警及消防联动控制系统, 有线电视系统，背景音乐系统,接地保护系统. 2) 本工程设计动力配电内容主要包括地下配电室.制冷机房,电梯配电以及地上的 厨房,新风机,空调机,冷却塔. 四、主要实物工程量 序号主要设备及材料名称型号及规格单位数量 一电气部分 1镀锌钢管DN15-DN150米9000 2电线BV2.5-BV70米19000 3开关、插座个420 4灯具套660 5照明配电箱台15 6动力配电箱台6 7动力配电柜台3 二给排水（含消防） 1焊接钢管DN65、DN100米50 2镀锌钢管米500 3UPVC 塑料排水管米140 4卫生洁具套60 5阀门个36 6消火栓箱DN65组9 7灭火器4 公斤个27 8喷洒头个156 9水表个9 三暖通工程 1无缝钢管米1400 2镀锌钢管米850 3镀锌钢板0.5-1.2mm吨5.6 4消声器只8 5静压箱只12 6风口只204 7防火、电动阀只7 8水阀门只367 9过滤器只8 10平衡、电动阀只156 第二章第二章施工准备工作计划施工准备工作计划 第一节 项目经理部组织机构 本工程的施工生产管理采取“项目法施工”的管理方法，成立安装项目经理部。

负责本工程全过程中的施工技术及管理工作 安装项目经理部下设技术组、生产组、质安组、器材组、内业组以及各专业施工 班组，由一名项目经理全面负责施工管理和与其它专业施工队伍的协调工作具体的 机构设置如下图： 各职能部门的主要职责及运作程序如下图所示 项目技术负责人 技术组生产组 管道工长 通风工长 电气工长 设备工长 器材组 材料 机械 内业组 财务劳资 行政计划统计 质安组 质量 安全 项目副经理 各专业施工班组 安装项目经 理 123 第二节 施工部署 一、施工部署一、施工部署 根据本工程施工工期紧,部分设计内容不齐全,场地狭窄等特点,紧密配合土建的预 留预埋,协调与装饰队伍的交叉施工,确保顺利完成施工任务具体的施工部署情况如 下： 施工准备阶段：在安装施工作业面未出来之前，所有管理人员要做好充分的施工 1材料设备的采购及管 理 2材料验收 技术组 1.图纸深化设计及图纸会审 2. 材料选用及质量要求 3. 施工方案的编制及工艺的确 定 4.技术交底 生产组 1材料、设备需用及进 场 计划的编制 2施工任务的下达 3施工进度和施工过程 控制 4技术、质量、安全交 底 施工班组 1. 材料和设备的领取、运 输。

2.施工任务的执行 质安组 器材组 准备工作，技术组要认真学习图纸，迅速完成图纸的深化设计工作，器材组根据各专 业工长的材料计划，进行订货、运输、保管工作，保证材料按时进场 施工配合阶段：主要配合土建施工单位进行预留、预埋，同时进行风管预制和管 道加工 施工阶段：在此阶段安装工程的作业面基本形成，地下室部分风管、管道及设备 开始安装 施工高峰阶段：安装工程的工作面全部形成，各专业施工全面铺开 调试及扫尾阶段：主要进行单机试运行，系统调试以及与装饰工程的配合施工， 基本可以交付使用 二、施工准备二、施工准备 1技术准备 组织有关人员认真学习图纸，并进行自审、会审工作，以便准确无误地施工 （1）通过熟悉图纸内容，了解设计意图以及施工技术标准，明确工艺流程，通 过图纸会审，消除疑问和差错，协商施工配合事项 （2）编制详细的操作性强的施工方案，经审批后，作为施工生产的指导性技术 文件 （3）施工前各工程技术人员根据各自的职责范围对施工生产操作人员进行全面 的技术交底 （4）完成施工图的深化设计，为预制加工（风管、管道）提供准确可靠的下料、 加工依据 2. 物质条件准备 （1）根据施工进度计划和施工预算中的工料分析，编制材料用量计划，作好订 货、供货、运输及保管等工作。

（2）组织材料按计划进场，确保施工材料的及时供应 （3）根据材料需用量计划和施工进度计划，制定风管、管道的预制加工计划 三、临建设施及临时水电三、临建设施及临时水电 管道加工车间、材料仓库等临建设施根据现场做出计划临时用水、电提出总计 划，由总包统筹安排 第三节 劳动力需用计划 一、根据施工的工程量及施工进度计划制定劳动力需用计划 二、确实做好劳动力需要计划的落实 三、劳动力需用计划见附表一安装工程劳动力计划表 第四节 施工机械准备 一、根据确定的施工方案及施工进度计划，编制施工机具设备配置计划 二、组织施工机具设备配置计划的落实，保证按期进场 三、主要施工机具设备的配备详见下表 安装工程主要施工机械设备配置计划表安装工程主要施工机械设备配置计划表 序号名称规格型号数量功率 1 交流焊机B*3-500（或 300） 416KW 2 直流焊机 AX7-500.AX-300112KW 3 套丝机 Z3T-R460.75KW 4 台钻 DP-2561.5KW 5 冲击钻 TE-20.TE-424 6 电钻 6-13mm10 7 手动试压泵 SY-54 8 电动试压泵 ZP-R500/521.1KW 9 咬口机 2 10 切割机 J3G2-4006 11 冲剪机 2 12 空压机 1 第三章第三章安装工程的进度控制安装工程的进度控制 第一节 工期计划 一、工期目标一、工期目标：积极配合土建施工，确保总工期的的完成。

二、控制点的设置二、控制点的设置 1安装与建筑主体同时开工，预留预埋与结构施工同步 2. 建筑主体施工前期，安装施工各专业工种的工作主要是做好各项施工准备地 上主体结构完成后各专业工种正式进入安装 3. 建筑主体结构封顶验收后，安装工程全面展开工程竣工前 1 个月进行调试 三、工期进度计划三、工期进度计划：见总包中的安装二级计划网络图 第二节 保证工期的措施 一、一、严密施工组织设计，合理安排施工 二、投入足够的人力和机械设备，满足施工工期的要求 三、提高机械化与工厂化施工程度，增加预制加工工作量所有的风管和管道预制加 工均在车间完成 四、大力推广“四新”成果，促使工效提高 五、服从现场统一管理，顾全大局，与土建、装饰施工队伍紧密配合 第四章第四章主要专业工种施工方案主要专业工种施工方案 第一节 设备工程 由于本工程的功能齐全，因而设备的种类和数量较多，主要设备有冷水机组、空 调机组、冷却塔、水泵等大型设备及通风机风机盘管等小型设备 一、一、执行标准：执行标准： 1.机械设备安装工程施工及验收通用规范(GB50231-98) 2.通风与空调工程施工及验收规范(GB50243-97) 二、施工程序二、施工程序 三、施工方法三、施工方法 1设备开箱检验时，根据设计要求与厂家提供的产品说明书、合格证等技术文 件对设备进行严格的外观检查。

2设备安装与设备基础施工密切配合设备进场后，将设计蓝图与设备几何尺 寸、固定方式核对清楚后进行基础的施工 3冷水机组等大型设备的运输在吊装前编制吊装方案，经审核、批准后方可实 行 4冷水机组等大型设备的安装在建筑围护结构施工前要预先考虑好运输通道 5冷水机组、水泵等大型设备在运输、就位的过程中，采取可行的保护措施， 防止设备变形或损坏零部件 6. 设备的安装调试严格按产品技术说明书与规范执行. 设备开箱检验 基础交接验收 大型设备初平设备安装就位 地脚螺栓灌浆养护大型设备精平 系统调试 单机试运行 四、四、 质量控制要点质量控制要点 1.设备安装前技术负责人对施工人员进行施工技术交底，并做好细致周密的安排 2.风机盘管在安装前除进行外观检查外，还应根据要求进行水压试验和电动机试 运转的抽查 3.冷水机组、空调机、水泵等安装时须要用防水帆布覆盖保护 4.涉汲设备所用控制监测等仪表首先考虑随机配备 5.各种吊装机械和施工机具提前供应调配，并应保证完好 6.施工过程应严格按规范、施工图及相应的施工方案执行，当设计与实际施工不 符时，应办理设计变更、洽商后，才能施工 7.设备吊装作业时，严禁在设备上焊接吊耳或临时支撑等。

8.对设备的备件及随机技术文件等进行妥善保管，待竣工后统一归还甲方 第二节 管道工程 一、执行标准一、执行标准： 1.给水排水管道工程施工及验收规范 （GB50268-97） 2.采暖与卫生工程施工及验收规范 （GBJ242-82） 3.工业金属管道工程施工及验收规范 （GB50235-97） 二、施工程序二、施工程序 三、施工方法三、施工方法 (一)管材及管道的连接 1.管材 室内给水管道、热水、消防喷淋管道、采暖管道均采用热浸镀锌钢管， DN100 丝口连接，DN100 焊接法兰连接室内消火栓管道采用焊接钢管焊 预留预埋 除锈防腐预制加工或预组装管道安装 试压吹洗设备安装配管消防设备和卫生器具安装 保温系统调试 接室内排水管采用 UPVC 管粘接空调水管50 时，采用无缝钢管，50 时采 用镀锌钢管冷凝水管采用镀锌钢管，冷却塔补水管采用镀锌钢管 2.管道的安装 (1)管道的预埋预留 管道穿梁、穿混凝土墙时预埋套管；管道穿楼板时预埋套管或孔洞 (2)管道的丝扣连接 (3)管道焊接 管道焊接由持有合格证的焊工施焊，并选用合格的焊条壁厚5mm 时，端口 开坡口焊接 (4) UPVC 管的粘接 承插式接口应平直，环向间隙应均匀，填料密实、饱满，表面平整，不得有裂 缝现象。

3.管道支架安装 (1)管道支吊架选型、活动和固定支架的设置要符合设计要求、技术规范，特别是 热力管道支吊架还要进行受力计算后选型设置 (2)冷冻机房管道较多，施工前各专业要进行统一的协调布署，对管道的横向和纵 向位置综合考虑。
