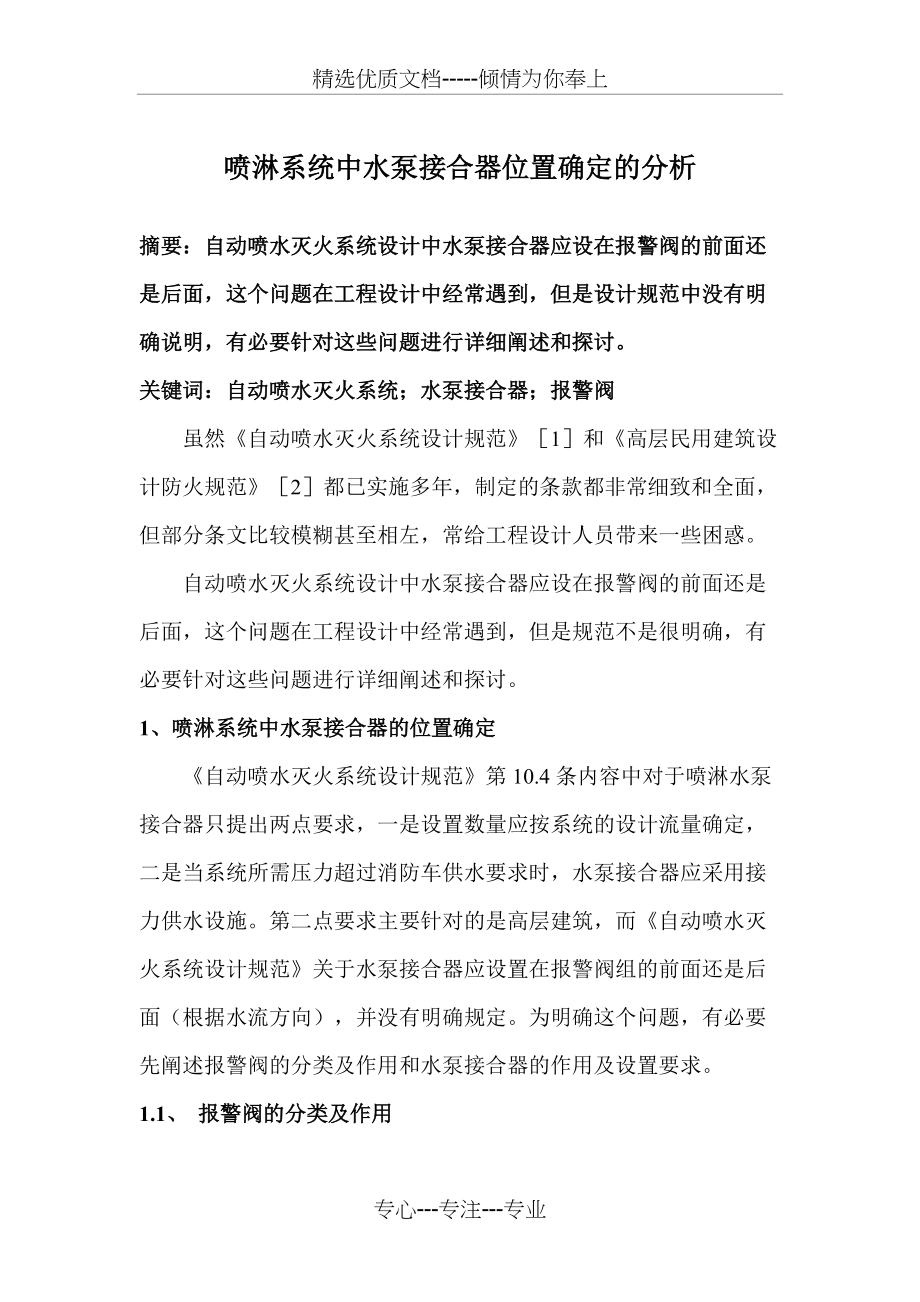

精选优质文档-----倾情为你奉上喷淋系统中水泵接合器位置确定的分析摘要：自动喷水灭火系统设计中水泵接合器应设在报警阀的前面还是后面，这个问题在工程设计中经常遇到，但是设计规范中没有明确说明，有必要针对这些问题进行详细阐述和探讨关键词：自动喷水灭火系统；水泵接合器；报警阀专心---专注---专业虽然《自动喷水灭火系统设计规范》［1］和《高层民用建筑设计防火规范》［2］都已实施多年，制定的条款都非常细致和全面，但部分条文比较模糊甚至相左，常给工程设计人员带来一些困惑自动喷水灭火系统设计中水泵接合器应设在报警阀的前面还是后面，这个问题在工程设计中经常遇到，但是规范不是很明确，有必要针对这些问题进行详细阐述和探讨1、喷淋系统中水泵接合器的位置确定《自动喷水灭火系统设计规范》第10.4条内容中对于喷淋水泵接合器只提出两点要求，一是设置数量应按系统的设计流量确定，二是当系统所需压力超过消防车供水要求时，水泵接合器应采用接力供水设施第二点要求主要针对的是高层建筑，而《自动喷水灭火系统设计规范》关于水泵接合器应设置在报警阀组的前面还是后面（根据水流方向），并没有明确规定为明确这个问题，有必要先阐述报警阀的分类及作用和水泵接合器的作用及设置要求。
1.1、 报警阀的分类及作用在自动喷水灭火系统中，报警阀是至关重要的组件，接通或切断水源、输出报警信号和防止水流倒回供水源，以及通过报警阀可以对系统的供水装置和报警装置进行检验报警阀根据系统的不同分为湿式报警阀、干式报警阀和雨淋阀1.湿式报警阀用于湿式喷水灭火系统它的主要功能是：当喷头开启时，湿式阀能自动打开，并使水流入水力警铃发出报警信号2.干式报警阀用于干式喷水灭火系统它的阀瓣将阀门分成两部分，出口侧与系统管路和喷头相连，内充压缩空气，进口侧与水源相连干式阀利用两侧气压和水压作用在阀瓣上的力矩差控制阀瓣的封闭和开启，一般可分为差动型干式报警阀和封闭型干式报警阀两种3.雨淋阀用于雨淋喷水灭火系统、预作用喷水灭火系统、水幕系统和水喷雾灭系统这种阀的进口侧与水源相连，出口侧与系统管路和喷头相连，一般为空管，仅在预作用系统中充气雨淋阀的开启由各种火灾探测装置控制作用有：1.自动控制水流：在管网平时不充水的系统中如干式系统、预作用系统、雨淋系统中报警阀组自动控制消防给水不进入管网，只是在消防灭火时向喷林系统管网供水；在湿式系统中，报警阀组控制管网中的水不倒流2.自动报警及启动水泵：一旦喷头喷水，水力警铃发出声响报警，压力开关给出消防泵启动指令，消防泵启动投入到灭火状态中。
1.2、 水泵接合器的作用及设置要求水泵接合器是消防车往室内管网供水的接口其主要作用有：一是当室内消防水泵因检修、停电或其它故障时，利用消防车从室外水源抽水，向室内消防给水管网提供灭火用水；二是当遇大火室内消防用水量不足时，必须利用消防车从室外水源抽水，向室内消防给水管网补充消防用水水泵接合器的设置要求有：1、水泵接合器的位置应设在便于消防车接近的人行道或非机动车辆行驶的地段，且距室外消火栓或消防水池15～40m范围内2、每个水泵接合器的流量按10L/s～15L/s计算，水泵接合器的数量按室内消防用水量计算确定高层建筑采用竖向分区供水方式的，各分区应分别设置水泵接合器3、地下式水泵接合器的阀门井井盖应铸有“消防水泵接合器”标志，并在附近设置指示其位置的固定标志，井盖底面与接合器接进水口的距离不应大于0.4m，且不应小于井盖的半径地上式水泵接合器应设与地上式消火栓相区别的固定标志墙壁式水泵接合器的安装应符合设计要求设计图纸未注明具体要求时，其安装高度宜为1.1m，与墙上设置的门窗孔洞的净距不应小于2m，且不应设在玻璃幕墙的下方4、为防止水泵接合器的阀门打开时，室内消防给水管网的水向外倒流，应在连接水泵接合器的管段上设止回阀，同时还应设检修用的闸阀和泄水阀。
水泵接合器的阀门，应能在建筑物的室外进行操作，且应有保护设施和明显的标志1.3、 水泵接合器的设置位置单从报警阀和水泵接合器主要作用来看，水泵接合器可以设于报警阀组后，因为水泵接合器必须由消防人员使用，来补充室内消防水量消防人员到达火灾现场时，无需再次启动压力继电器和水力警铃报警，也不必再次启动消防水泵等设施单个喷淋系统只需一个报警阀组，喷淋水泵接合器设于报警阀组前面还是后面（沿水流方向），对于系统影响不大但对于规模较大的自动喷林系统，需设置多个报警阀组时，水泵接合器就应设于报警阀前，因为喷淋系统与消火栓系统不同，消火栓系统成环状布置，在满足保护范围的情况下，消火栓系统水泵接合器可结合室外道路和景观情况布置，只要和消火栓环状管网相连即可对于喷淋系统，报警阀后的管道一般情况下为支状布置，若设置多个报警阀组时，根据《喷规》要求，报警阀组前管道应成环状而如前所述，湿式报警阀组只允许水流单方向流入自喷管网并在规定流量下报警并启动消防泵此时若在报警阀后设置水泵接合器，必将使水泵接合器的数量增加较多，不利于消防人员识别着火区域对应的水泵接合器，不能及时灭火，延误灭火时机鉴于以上分析，无论是单个报警阀组还是多个报警阀组，为安全和方便起见，自动喷水系统水泵接合器宜设置在报警阀组前，可以互为备用。
2、 结论自动喷水系统中，当只有一个报警阀组时，水泵接合器可以连接在报警阀组前或后的管道中（按水流方向）；当有多个报警阀组时，水泵接合器应连接在报警阀组前的环形管道中（按水流方向）参考文献：［１］ ＧＢ５００８４－２００１自动喷水灭火系统设计规范（２００５年版）［Ｓ］．北京：中国计划出版社，２００５．［２］ ＧＢ５００４５－９５高层民用建筑设计防火规范（２００５年版）［Ｓ］．北京：中国计划出版社，２００５．。
