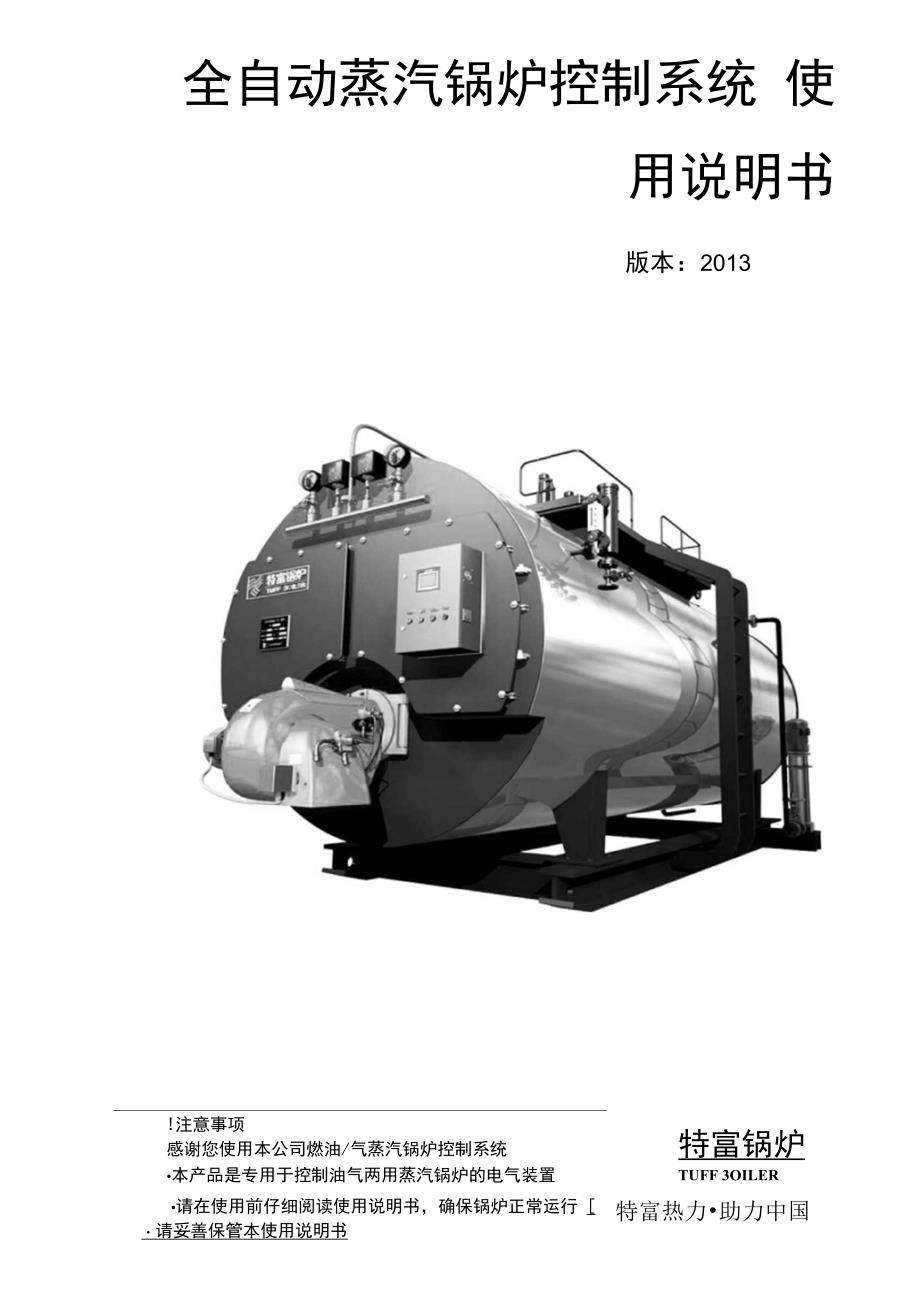

全自动蒸汽锅炉控制系统 使用说明书版本：2013特富锅炉TUFF 3OILER特富热力•助力中国!注意事项感谢您使用本公司燃油/气蒸汽锅炉控制系统•本产品是专用于控制油气两用蒸汽锅炉的电气装置•请在使用前仔细阅读使用说明书，确保锅炉正常运行 [・请妥善保管本使用说明书浙江特富锅炉有限公司公司简介特富锅炉一一国家A级锅炉和压力容器定点制造单位，公司以 先进的科技管理理念、精湛的工艺装备、高素质的员工队伍为基础， 经过二十余年的发展创业，已成为当今锅炉行业首屈一指的现代化 高科技企业公司拥有专门的科技研发机构“香港海基特科技热能有限公 司”，为特富锅炉在全球能源领域提供核心技术支持，专业研发各类 工业锅炉、余热利用锅炉、生物质锅炉等绿色工场“浙江特富热能科技有限公司”成立，专业研发制造 智能型、节能环保锅炉特富锅炉是日本HAMADA司国内制造合作伙伴，沸腾式燃烧锅 炉远销东南亚、日本等国；德国布德鲁斯锅炉公司OEM1牌制造单位，产品制造遵循德国 DIN、TRDfe准特富，将引领行业能源利用的“绿色”发展期目 录第1章概述 1第2章使用前确认 22.1 现场货物确认 22.2 使用环境条件 22.3 工作条件 2第3章电气安装及配线 33.1 安装 33.2 配线 3第4章电气操作说明 44.1 操作面板 44.2 操作步骤 5第5章人机界面操作说明 65.1 欢迎画面和主菜单 65.2 锅炉运行操作 75.2.1 工况监控 75.2.2 数据设定 85.2.3 数据分析 105.2.4 系统设置 115.2.5 维护指南 125.2.6 注意事项 125.3 锅炉操作说明 136.1 锅炉给水 136.1.1 功能 136.1.2 自动运行操作 136.1.3 软手动操作 136.1.4 硬件手动操作 136.2 锅炉负荷调节 146.2.1 功能 146.2.2 自动运行操作 146.2.3 软手动操作 146.2.4 硬件手动操作 146.2.5 故障连锁 14第7章电气原理图及附录 15浙江特富锅炉有限公司第1章概述该自动控制系统采用工业全自动蒸汽锅炉控制技术方案。
硬件按功能模块化设计，信 号输入、输出控制器件，全部采用知名品牌器件；软件面向对象，内嵌入精心设计，软硬 结合，对蒸汽锅炉全自动安全运行进行自动控制和工况检测 健全的故障检测、 故障报警、故障处理功能，保证了系统的安全可靠运行系统采用文本触摸屏，高亮度、全中文显示以人机对话方式与用户交换信息，司炉 操作通过触摸屏实现一指控制，现场工况参数由触摸屏显示，一目了然，给操作者带来极 大方便控制系统具有对蒸汽锅炉进行全自动控制及多级安全保护的功能，同时充分考虑锅炉 现场和操作检修工的实际，使得锅炉运行更可靠、更安全、更容易检修、降低停炉造成的 损失控制系统功能概括：1、自动功能：即控制器能根据系统当前采集到的现场信号按用户设置的模式自动对 系统进行控制2、软手动/手动：即用户通过触摸屏/操作面板上的功能键来实现对相应设备的启停 等操作以及相应参数的设置3、故障识别：系统具备丰富的多级故障检测、故障报警等功能，最大限度地保证了 锅炉的安全运行第2章使用前确认2.1 现场货物确认打开包装后，确认以下项目：(1) 请确认装箱清单里含有的控制箱、配件和说明书；(2) 请确认控制箱和配件是否完好；(3) 确认订购的产品是否和所订货物相符；2.2 使用环境条件环境温度：-20 C ~ +60 C相对湿度：5% ~ 95%2.3 工作条件接地要求：R & 4 a供电电源：AC 380V 土 10%; 50Hz第3章电气安装及配线3.1 安装(1)柜体和一次仪表配件安装时应遵守设计院提供的施工图规定；(2)当图纸无明确标注时，柜体的安装遵守下述规定：①当柜后或侧面有进线时，距墙距离不得小于 800mm;②靠墙安装的低压柜，距墙距离不得小于 25mm;(3) 一次仪表安装时，因一次仪表涉及到锅炉正常运行的控制，当设计院图纸无明 确标注时，应和锅炉厂家确认后，根据厂家提供的资料进行施工；3.2 配线(1)所有动力线缆安装时应遵守设计院提供的施工图规定；(2)动力电缆和信号电缆分开走线，防止电磁干扰；建议传感器信号线缆采用屏蔽 线；第4章电气操作说明4.1 操作面板1SE12HA1:急停开关 :故障报警1BV1:电源指示1SKL:电源开关2HG1:燃烧器启动3HG1:燃烧运行mfT 1t3HY1;燃烧故障HMI2SB1:启炉/复位2HA12SB2:停炉/消音2SA1;燃烧瑞控制手/自动2SA2:负荷控制手/自动® ® ® ® ®2HG1 3HG1 3HY1 4HG1 4HG22SA3;负荷调节增大/停/减小© © © ® 04HG1:1壮给水泵运行2SA1 2SA2 2sA3 4SA2 1HW14HG2:2#给水泵运行© @ O ® ®4SA1:给水泵 手动/停/自动2sBi 2sB2 4SA1 1SK14SA2:给水泵选择急停开关：当系统出现异常，通过开关无法操作时，按下此开关，能切断控制电源输入。
电源指示：指示当前控制电源状态电源开关：闭合与断开控制电源故障报警：指示当前运行过程中的故障状态燃气燃烧指示：燃气正常运行燃油燃烧指示：燃油正常运行燃烧故障：燃烧机出现故障启炉/复位：当系统处于燃烧器手动状态时，按该键复位故障；正常状态下启动锅炉运行停炉/消音：当系统处于燃烧器手动状态时，按该键消除报警；正常状态下停止锅炉运行燃烧器手/自动：选择燃烧器的工作模式，当模式选择为手动时，燃烧器由按钮直接控制不受PLC控制；当模式选择为自动时，燃烧器由 PLC直接控制，燃烧器从触摸屏启动，按钮启动不起作用负荷 手动/自动：选择燃烧器的工作模式，当模式选择为手动时，燃烧器不受压力控制，直接启动；当模式选择为自动时，燃烧器的负荷由 PLC控制负荷 增大/减小：当负荷手动时，可控制负荷输出1#/2#给水泵运行：1#给水泵运行状态/2#给水泵运行状态给水泵手/自动：给水泵手自动切换当切换至手动时，由 直接启动给水泵切换1#/2# :选择当前运行给水泵系统强制手动时：触摸屏上消音与复位起作用）4.2操作步骤1）确认输入电源和水泵转向；2）选择当前工作的给水泵；3）选择给水泵当前工作模式：当手动时，操作人员需随时观察锅炉水位状态，根据锅炉水位手动启停水泵；当自动时，由 PLC自动控制锅炉水泵和水位；4）选择当前燃烧器工作模式：当手动时，燃烧器直接启动，操作人员需随时观察锅炉压力状态，根据锅炉压力手动启停燃烧器；当自动时，由 PLC自动控制锅炉燃烧器；5）当前燃烧器在手动模式下，当燃烧器启动后，可根据当前负荷压力进行人工负荷增大减小调节；进行手动调节负荷时，操作人员应随时观察锅炉压力状态。
第5章人机界面操作说明5.1 欢迎画面和主菜单当系统上电后，触摸屏延时 1分钟后，进入启动画面，画面显示锅炉和厂家信息;冬粟雪鬻［全自动蒸汽锅炉控制器用户按屏 任意处可进入系统主菜单进入系统主菜单，用户可以看到屏幕左侧显示了 8个子菜单；用户可按需求点击相 应的按键进入对应界面进行查看具体操作详见5.2锅炉运行操作！5.2 锅炉运行操作5.2.1 工况监控点击主菜单中|工况监控用户可进入工况监控主画面，如下图；该画面显示了包括 蒸汽压力、排烟温度、锅炉水位、给水泵转速等实时数据，同时也显示燃烧器风机、负荷 状态和水泵运行状态； 按钮灰色表示当前状态，如燃烧控制按下手动时变灰色，表示已经工作在手动状态，其他原理一样工况监控特露锅炉A用户按故障提示;可进入故障查询画面查看当前发生的故障用户按|启炉|系统按设定的程序启动锅炉； 按|停炉|,系统按设定的程序停止锅炉当故障产生时，系统报警，用户按报警铃声消除；故障排除后，用户按故障消除，系统回复正常当锅炉启动完毕，正常燃烧后，用户可通过负荷手动操作，手动调节负荷启 一短当负荷处于手动状态中，按LU,燃烧器负荷增大输出；按燃烧器负荷减小 输出按下按设置时间进行液位计冲洗；上方进程条显示冲洗进行的时间。
备注：冲洗状态下，液位极低不连锁保护设备，再按 |冲 洗| + |关 闭|可取消冲洗状态风机测试（点击B）只有燃烧机旋钮在自动状态下才能进行，风机在测试中是无法 启动锅炉的5.2.2 数据设定点击主菜单中 散据设定,用户可进入数据设定主菜单，如下图；数据设定菜单中按内容分9个子项，用户可按需求点击相应的按键进入;数据设定主菜单密码更改操作员级特富肖炉TUFF BOILER操作人Cm返回备注：用户进入参数设置，需输入相应的权限密码;灰色图标为不可设定项或未输入密码当用户需要进行参数设置时，点击操作人旁 边的黑框，进行登陆才能对菜单内部数据进行修 改如右图：在用户处输入相应用户名；在口令处输入相 应密码，按|确 药,再点击|数据设定小的选 项进行参数设置操作缎别操作员级请输入密码:操作人［大写］]2145-90<-ABCDE七GEI[J1把LKLNUST>>1VX\7.确定取消注：具体的权限设定在后面的系统设定里有详细介绍设置步骤如下: 1、点击要设置的参数，有光标浮动时，进行下步操作；2、配合后退 口 取消 皈 消I确定 麻 定I键或数字键进行参数设置；3、设置完毕，按I确 定I键退出当前设置项。
注：如设置参数不在设置范围内，会跳出密码错误窗口，请核实用户名和密码，然后 应对其重新设置在所有参数设置画面中，按|恢复出厂设定|,可使相应参数恢复为出厂值登入成功后，用户可点击相应的图标进入菜单：备注：各参数设置中，灰色框为不可设定项!1）报警参数设置2＞报警参数设翼此项设置主要设置软报警的数值设定点， 当传感器 采样计算值大于（或小于）设定值时，对应的故障报警就 会输出因此此项数值设定要根据要求设定， 否则会影 响锅炉的正常运行！2）燃烧控制参数燃烧参数设置D:国自压力:3）数据修正数据修正一2快复出「慎创下一页TW ■□■,■1.1：如即, gWFM妇tB常矗碉 肥£皿岭总和I降艇I■4tf幅E的限TfflA如］修■文黑由和，乳火位直窣除鬻计算公式；(K-KO) * (C1 -co) /(K1 -KO) -KXI工程三国W070）果樽范的优如XI) :(B400-32000)j1立里也叫：色!.：：■・ ..F果桂范圉第门il i: （&4M-32000）燃烧控制参数设置里的参数控制燃烧机火焰的调节，不建议用户自行更改点火位置：表示锅炉停炉。
