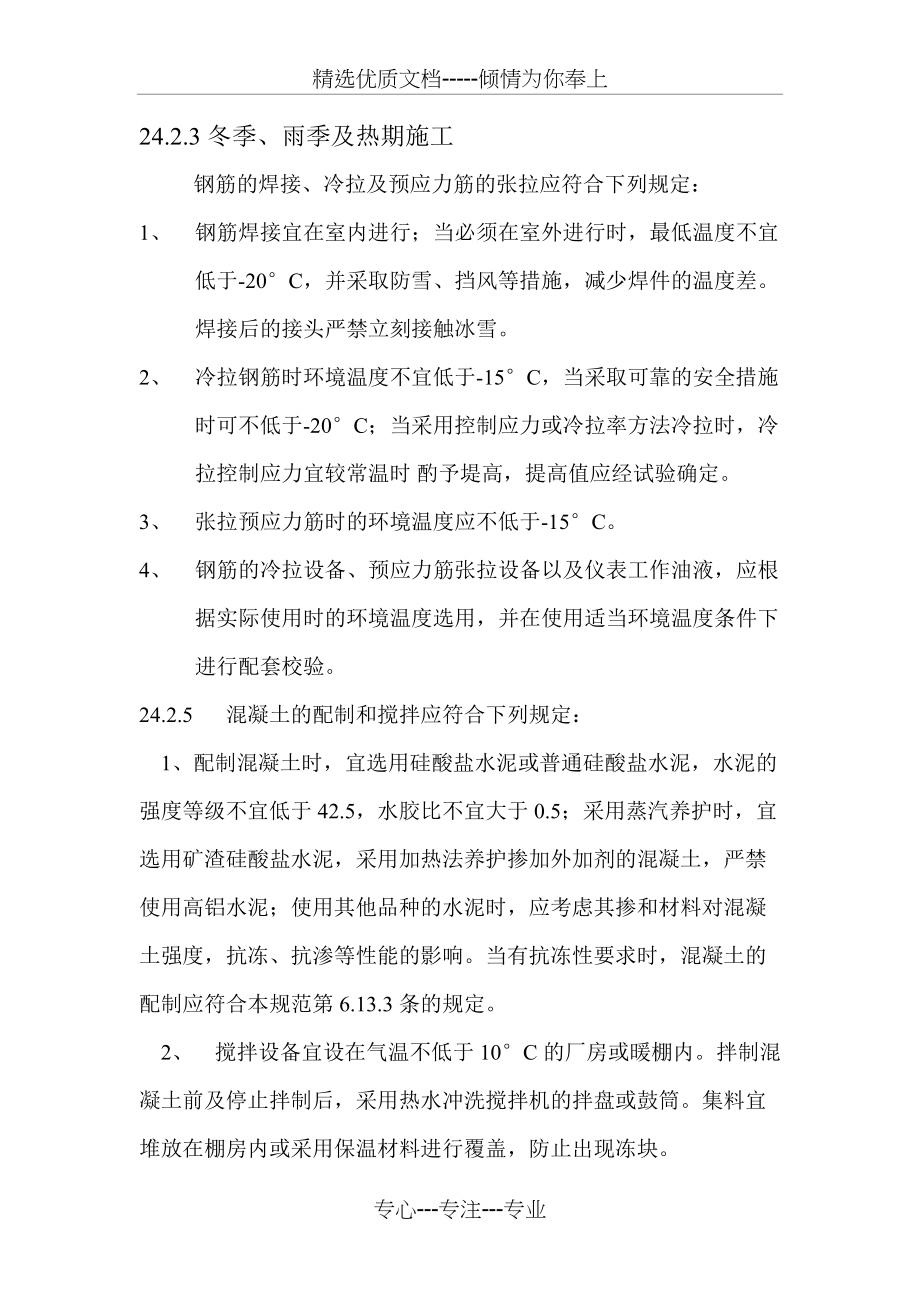

精选优质文档-----倾情为你奉上24.2.3冬季、雨季及热期施工钢筋的焊接、冷拉及预应力筋的张拉应符合下列规定：1、 钢筋焊接宜在室内进行；当必须在室外进行时，最低温度不宜低于-20C，并采取防雪、挡风等措施，减少焊件的温度差焊接后的接头严禁立刻接触冰雪2、 冷拉钢筋时环境温度不宜低于-15C，当采取可靠的安全措施时可不低于-20C；当采用控制应力或冷拉率方法冷拉时，冷拉控制应力宜较常温时酌予堤高，提高值应经试验确定3、 张拉预应力筋时的环境温度应不低于-15C4、 钢筋的冷拉设备、预应力筋张拉设备以及仪表工作油液，应根据实际使用时的环境温度选用，并在使用适当环境温度条件下进行配套校验24.2.5 混凝土的配制和搅拌应符合下列规定： 1、配制混凝土时，宜选用硅酸盐水泥或普通硅酸盐水泥，水泥的强度等级不宜低于42.5，水胶比不宜大于0.5；采用蒸汽养护时，宜选用矿渣硅酸盐水泥，采用加热法养护掺加外加剂的混凝土，严禁使用高铝水泥；使用其他品种的水泥时，应考虑其掺和材料对混凝土强度，抗冻、抗渗等性能的影响当有抗冻性要求时，混凝土的配制应符合本规范第6.13.3条的规定2、 搅拌设备宜设在气温不低于10C的厂房或暖棚内。
拌制混凝土前及停止拌制后，采用热水冲洗搅拌机的拌盘或鼓筒集料宜堆放在棚房内或采用保温材料进行覆盖，防止出现冻块3、拌制混凝土时各种材料的温度，应满足混凝土拌合物拌和后所需要的温度当材料原有温度不能满足要求时，应首先考虑对拌合用水加热；仍不能满足要求时，再考虑对集料加热；水泥仅能保温，不得加热各种材料需用加热的温度应根据冬季施工热工计算公式计算确定，但不得超过表24.2.5的规定 表24.2.5 拌和水及集料最高温度（C）项目拌和水集料强度等级小于42.5的普通硅酸盐水泥、矿渣硅酸盐水泥8060强度等级大于或等于42.5的普通硅酸盐水泥、矿渣硅酸盐水泥6040注：当集料不加热时，水可以加热到100C，但水泥不应与80C以上的水直接接触加料顺序为先加集料和已加热的水，然后再加水泥4、冬期搅拌混凝土时，应严格控制混凝土的配合比和坍落度，集料不得带有冰雪和冻结团块投料前吗，应先采用热水或蒸汽冲洗搅拌机加料顺序应先为集料、水，稍加搅拌后再加入水泥，且搅拌时间应比常温延长50%混凝土拌和物的出机温度不宜低于10C，入模温度应不低于5C24.2.6 混凝土的运输和浇筑应符合下列规定：1、混凝土的运输时间应最大限度地缩短，运输混凝土的容器应有保温措施。
2、混凝土在浇筑前应清楚模板、钢筋上的冰雪和污垢浇筑完成后开始养护时的温度，采用蓄热法养护时不得低于10C，采用蒸汽法养护时不得低于5C，细薄结构不得低于8C3、冬季施工在浇筑混凝土时，应在新混凝土浇筑前对接合面加热，其温度应保持在5C以上浇筑完成后，应采取措施使混凝土接合面继续保持正温，直至新混凝土达到规定的抗冻强度浇筑预应力混凝土构件的湿接缝时，应适当降低水胶比浇筑完成后应加热或连续保温养护，直至接缝混凝土或水泥砂浆抗压强度达到设计强度的75%4、喷射混凝土作业区的环境温度和进入喷射机的材料温度应不低于5C已喷射混凝土的强度达到5Mpa前不得受冻24.2.7 混凝土的养护应符合下列规定： 1、冬季施工期间，采用硅酸盐水泥或普通硅酸盐水泥配制的混凝土，在其抗压强度达到设计强度的40%以前；采用矿渣硅酸盐水泥配制混凝土，在其抗压强度达到设计强度的50%以前，均不得受冻 2、混凝土的养护方法，宜根据技术、经济比较和热工计算确定当室外最低温度不低于-15C时，地面以下的工程或结构表面系数不大于15m﹣的结构，宜采用蓄热法养护；当蓄热法不能适应强度增长速度要求时，可根据具体情况，选用蒸汽加热、暖棚加热等方法进行养护。
24.2.8 采用蓄热法养护混凝土时，应符合下列规定： 1、应根据环境条件，在经计算能保证结构物不受冻害的情况下方可采用蓄热法养护混凝土2、混凝土应采用交校的水胶比，养护过程中应采取加速混凝土硬化和降低混凝土冻结温度措施对容易冷却的结构部位，应特别加强保温，且不应往混凝土和覆盖物上洒水24.29 采用蒸汽加热法养护混凝土时，混凝土的升温速度不得超过表24.2.9的规定当采用普通硅酸盐水泥时，养护温度不宜超过80C；采用矿渣硅酸盐水泥时，养护温度可提高到85C对大体积混凝土，养护时的升、降温速度宜按温控设计的要求确定 表24.2.9 加热养护混凝土的升、降温速度（C/h）表面系数（m-1）升温速度降温速度≥61510＜610524.2.10 采用暖棚加热法养护混凝土时，暖棚应坚固、不透风，内墙宜采用非易燃性材料，且暖棚内应有防火、防煤气中毒的安全防护措施暖棚内的温度不得低于5C，且宜保持一定的湿度，湿度不足是，应向混凝土面及模板洒水24.2.11 采用蓄热法加热养护的混凝土结构，其模板的拆除应符合下列规定：1、应根据与结构同条件养护试件的试验，证明混凝土已达到要求的抗冻强度及拆模强度后方可拆除模板。
2、加热养护的结构模板和保温层，在混凝土表面冷却到5C以后，方可拆除拆除后当混凝土表面温度与环境温度相差大于20C时，仍应对混凝土表面加以覆盖保温，使其缓慢冷却24.2.12 对掺用防冻剂的混凝土，其养护应符合下列规定：1、在负温度条件下严禁洒水，外漏表面应采用塑料薄膜及保温材料双层覆盖养护养护温度不得低于抗冻剂规定的温度，当达不到规定温度时采取加热保温的措施2、拆模后混凝土的表面温度与环境温度差大于15C时，仍应对混凝土表面采取覆盖保温的措施24.2.13 灌注桩在冬期施工时，混凝土不得掺抗冻剂，灌注时混凝土拌和物的温度应不低于5C，对已凿除桩头预留混凝土的桩顶部位应采取措施进行覆盖保温养护24.2.14 砌体冬季施工时，所使用的材料应符合下列规定：1、砌块应干净，无冰霜附着；砂不得含有冰块或冻结团块被水浸泡后受冻的砌块不得使用2、砂浆宜采用普通硅酸盐水泥拌制，搅拌时宜比常温时增加0.5-1倍，且宜随拌随用，砌石砂浆的稠度宜较常温时适当加大砌筑时砂浆应保持正温，砂浆与石料或砌块表面的温差不宜超过20C24.2.15 砌体采用保温法在暖棚中砌筑时，砌块的温度应在5C以上；砂和水加温拌和的砂浆，其温度不得低于15C；棚内地面处的温度不得低于5C。
砂浆的保温时间应以达到其抗冻强度为准养护期间应洒水，保持砌体湿润24.2.16 采用抗冻砂浆砌筑体时，应符合下列规定： 1、抗冻砂浆在严寒地区宜采用硅酸盐水泥或普通硅酸盐水泥，其他地区可采用矿渣硅酸盐水泥、火山灰质硅酸盐水泥或粉煤灰硅酸盐水泥；抗冻砂浆宜采用细度模数较大的砂；抗冻剂参量宜通过试验确定2、抗冻砂浆使用时的温度不得低于5C当设计无要求且一天最低气温低于-15C时，承重砌体的砂浆强度应按常温时提高一级3、采用抗冻砂浆砌筑的砌体，应在砌筑后加以覆盖，但不得洒水对未采取抗冻措施的浆砌砌体，在砂浆抗压强度达到设计强度的70%前，不得受冻 24.2.17 冬期施工时，混凝土工程的质量检验除应符合本规范第6章的规定外，尚应符合下列规定：1、应对混凝土用水和集料的加热温度、混凝土的加热养护方法和时间等进行检查2、集料和拌和水输入拌和机时的温度、混凝土自拌和机输出时的温度及浇筑时的温度，每一工作班至少应检查3次3、对混凝土在养护期间温度的检查，当采用蓄热法养护时，每昼夜至少应定时检查4次；采用加热法养护时，升温及降温期间至少每小时应检查1次，恒温期间至少每2h应检查1次对室内外的环境温度，每昼夜应定时定点检查4次。
4、检查混凝土温度前，应绘制测温孔布置图并编号对测温孔的位置，当采用蓄热法养护时，应设置在易冷却部位；当采用加热法养护时，应在离热源不同位置分别设置；厚大结构应在表层及内部分别设置测温时温度计应与外界温度隔绝，并应在测温孔内留置不少于3min5、混凝土除应预留标准试件外，尚应制取相同数量与结构同条件养护的试件对采用蒸汽加热法养护的混凝土结构，除应制取标准养护试件外，尚应同时制取与混凝土结构同条件 后，再在标准条件下养护28d的试件，用以检查经过蒸养后混凝土28d的强度冬期施工混凝土的质量评定方法与常温施工混凝土相同24.2.18 砌体冬季施工的质量检验除应符合本规范第14章的规定外，尚应符合下列规定：1、对室外气温、暖棚气温及砂浆温度，每昼夜应定时检查不少于3次2、对抗冻剂的参量，每一工作班组的检查应不少于1次3、砂浆强度应以在标准条件下养护28d的试件试验结果为准，试件制取组数不应少于常温下施工的试件组数每一单元砌体（如墩台、拱圈、涵洞）应同时制取与砌体同条件养护的试件，用以检查砂浆强度实际增长情况砂浆强度的质量评定方法与常温施工的砂浆相同24.2.19 桥面沥青防水层不宜在低温下施工。
伸缩装置应按设计要求且在适宜的温度范围内安装；气温在5C以下时，不宜进行橡胶伸缩装置的安装施工专心---专注---专业。
