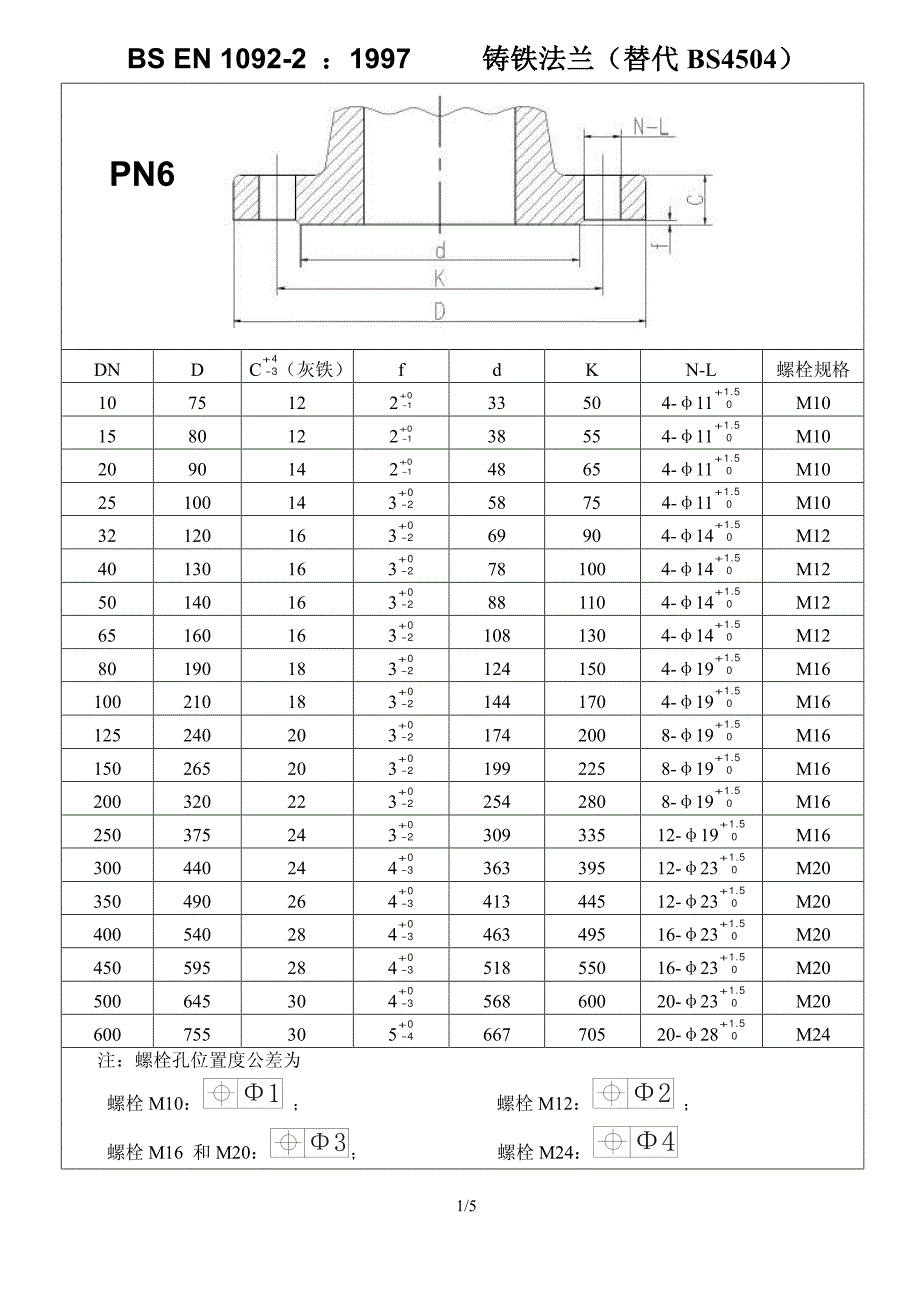

BS EN 1092- 2 ：：1997 铸铁法兰（替代铸铁法兰（替代 BS4504）） DN D C +4 - 3（灰铁） f d K N- L 螺栓规格 10 75 12 2 +0 - 1 33 50 4- φ11 +1.5 0 M10 15 80 12 2 +0 - 1 38 55 4- φ11 +1.5 0 M10 20 90 14 2 +0 - 1 48 65 4- φ11 +1.5 0 M10 25 100 14 3 +0 - 2 58 75 4- φ11 +1.5 0 M10 32 120 16 3 +0 - 2 69 90 4- φ14 +1.5 0 M12 40 130 16 3 +0 - 2 78 100 4- φ14 +1.5 0 M12 50 140 16 3 +0 - 2 88 110 4- φ14 +1.5 0 M12 65 160 16 3 +0 - 2 108 130 4- φ14 +1.5 0 M12 80 190 18 3 +0 - 2 124 150 4- φ19 +1.5 0 M16 100 210 18 3 +0 - 2 144 170 4- φ19 +1.5 0 M16 125 240 20 3 +0 - 2 174 200 8- φ19 +1.5 0 M16 150 265 20 3 +0 - 2 199 225 8- φ19 +1.5 0 M16 200 320 22 3 +0 - 2 254 280 8- φ19 +1.5 0 M16 250 375 24 3 +0 - 2 309 335 12- φ19 +1.5 0 M16 300 440 24 4 +0 - 3 363 395 12- φ23 +1.5 0 M20 350 490 26 4 +0 - 3 413 445 12- φ23 +1.5 0 M20 400 540 28 4 +0 - 3 463 495 16- φ23 +1.5 0 M20 450 595 28 4 +0 - 3 518 550 16- φ23 +1.5 0 M20 500 645 30 4 +0 - 3 568 600 20- φ23 +1.5 0 M20 600 755 30 5 +0 - 4 667 705 20- φ28 +1.5 0 M24 注：螺栓孔位置度公差为 螺栓 M10： Φ1 ； 螺栓 M12： Φ2 ； 螺栓 M16 和 M20： Φ3 ； 螺栓 M24： Φ4 1/5 PN6 BS EN 1092- 2 ：：1997 铸铁法兰（替代铸铁法兰（替代 BS4504）） C +4 - 3 DN D 灰铁 球铁 f d K N- L 螺栓规格 10 90 14 14 2 +0 - 1 41 60 4- φ14 +1.5 0 M12 15 95 14 14 2 +0 - 1 46 65 4- φ14 +1.5 0 M12 20 105 16 16 2 +0 - 1 56 75 4- φ14 +1.5 0 M12 25 115 16 16 3 +0 - 2 65 85 4- φ14 +1.5 0 M12 32 140 18 18 3 +0 - 2 76 100 4- φ19 +1.5 0 M16 40 150 18 19 3 +0 - 2 84 110 4- φ19 +1.5 0 M16 50 165 20 19 3 +0 - 2 99 125 4- φ19 +1.5 0 M16 65 185 20 19 3 +0 - 2 118 145 4- φ19 +1.5 0 M16 80 200 22 19 3 +0 - 2 132 160 8- φ19 +1.5 0 M16 100 220 24 19 3 +0 - 2 156 180 8- φ19 +1.5 0 M16 125 250 26 19 3 +0 - 2 184 210 8- φ19 +1.5 0 M16 150 285 26 19 3 +0 - 2 211 240 8- φ23 +1.5 0 M20 200 340 26 20 3 +0 - 2 266 295 8- φ23 +1.5 0 M20 250 395(灰铁灰铁) 400(球铁球铁) 28 22 3 +0 - 2 319 350 12- φ23 +1.5 0 M20 300 445(灰铁灰铁) 455(球铁球铁) 28 24.5 4 +0 - 3 370 400 12- φ23 +1.5 0 M20 350 505 30 24.5 4 +0 - 3 429 460 16- φ23 +1.5 0 M20 400 565 32 24.5 4 +0 - 3 480 515 16- φ28 +1.5 0 M24 450 615 32 25.5 4 +0 - 3 530 565 20- φ28 +1.5 0 M24 500 670 34 26.5 4 +0 - 3 582 620 20- φ28 +1.5 0 M24 600 780 36 30 5 +0 - 4 682 725 20- φ31 +1.5 0 M27 注：螺栓孔位置度公差为 螺栓 M12： Φ2 ； 螺栓 M16 和 M20： Φ3 ； 螺栓 M24 和 M27： Φ4 2/5 PN10 BS EN 1092- 2 ：：1997 铸铁法兰（替代铸铁法兰（替代 BS4504）） C +4 - 3 DN D 灰铁 球铁 f d K N- L 螺栓规格 10 90 14 14 2 +0 - 1 41 60 4- φ14 +1.5 0 M12 15 95 14 14 2 +0 - 1 46 65 4- φ14 +1.5 0 M12 20 105 16 16 2 +0 - 1 56 75 4- φ14 +1.5 0 M12 25 115 16 16 3 +0 - 2 65 85 4- φ14 +1.5 0 M12 32 140 18 18 3 +0 - 2 76 100 4- φ19 +1.5 0 M16 40 150 18 19 3 +0 - 2 84 110 4- φ19 +1.5 0 M16 50 165 20 19 3 +0 - 2 99 125 4- φ19 +1.5 0 M16 65 185 20 19 3 +0 - 2 118 145 4- φ19 +1.5 0 M16 80 200 22 19 3 +0 - 2 132 160 8- φ19 +1.5 0 M16 100 220 24 19 3 +0 - 2 156 180 8- φ19 +1.5 0 M16 125 250 26 19 3 +0 - 2 184 210 8- φ19 +1.5 0 M16 150 285 26 19 3 +0 - 2 211 240 8- φ23 +1.5 0 M20 200 340 30 20 3 +0 - 2 266 295 12- φ23 +1.5 0 M20 250 405(灰铁灰铁) 400(球铁球铁) 32 22 3 +0 - 2 319 355 12- φ28 +1.5 0 M24 300 460(灰铁灰铁) 455(球铁球铁) 32 24.5 4 +0 - 3 370 410 12- φ28 +1.5 0 M24 350 520 36 26.5 4 +0 - 3 429 470 16- φ28 +1.5 0 M24 400 580 38 28 4 +0 - 3 480 525 16- φ31 +1.5 0 M27 450 640 40 30 4 +0 - 3 548 585 20- φ31 +1.5 0 M27 500 715 42 31.5 4 +0 - 3 609 650 20- φ34 +1.5 0 M30 600 840 48 36 5 +0 - 4 720 770 20- φ37 +1.5 0 M33 注：螺栓孔位置度公差为 螺栓 M12： Φ2 ； 螺栓 M16 和 M20： Φ3 ； 螺栓 M24 和 M33： Φ4 3/5 PN16 BS EN 1092- 2 ：：1997 铸铁法兰（替代铸铁法兰（替代 BS4504）） C +4 - 3 DN D 灰铁 球铁 f d K N- L 螺栓规格 10 90 16 14 2 +0 - 1 41 60 4- φ14 +1.5 0 M12 15 95 16 14 2 +0 - 1 46 65 4- φ14 +1.5 0 M12 20 105 18 16 2 +0 - 1 56 75 4- φ14 +1.5 0 M12 25 115 18 16 3 +0 - 2 65 85 4- φ14 +1.5 0 M12 32 140 20 18 3 +0 - 2 76 100 4- φ19 +1.5 0 M16 40 150 20 19 3 +0 - 2 84 110 4- φ19 +1.5 0 M16 50 165 22 19 3 +0 - 2 99 125 4- φ19 +1.5 0 M16 65 185 24 19 3 +0 - 2 118 145 8- φ19 +1.5 0 M16 80 200 26 19 3 +0 - 2 132 160 8- φ19 +1.5 0 M16 100 235 28 19 3 +0 - 2 156 190 8- φ23 +1.5 0 M20 125 270 30 19 3 +0 - 2 184 220 8- φ28 +1.5 0 M24 150 300 34 20 3 +0 - 2 211 250 8- φ28 +1.5 0 M24 200 360 34 22 3 +0 - 2 274 310 12- φ28 +1.5 0 M24 250 425 36 24.5 3 +0 - 2 330 370 12- φ31 +1.5 0 M27 300 485 40 27.5 4 +0 - 3 389 430 16- φ31 +1.5 0 M27 350 555 44 30 4 +0 - 3 448 490 16- φ34 +1.5 0 M30 400 620 48 32 4 +0 - 3 503 550 16- φ37 +1.5 0 M33 450 670 50 34.5 4 +0 - 3 548 600 20- φ37 +1.5 0 M33 500 730 52 36.5 4 +0 - 3 609 660 20- φ37 +1.5 0 M33 600 845 56 42 5 +0 - 4 720 770 20- φ41 +2 0 M36 注：螺栓孔位置度公差为 螺栓 M12： Φ2 ； 螺栓 M16 和 M20： Φ3 ； 螺栓 M24 至 M33： Φ4 ; 螺栓 M36： Φ5 4/5 PN25 BS EN 1092- 2 ：：1997 铸铁法兰（替代铸铁法兰（替代 BS4504）） C +4 - 3 DN D 灰铁 球铁 f d K N- L 螺栓规格 10 90 16 - - 2 +0 - 1 41 60 4- φ14 +1.5 0 M12 15 95 16 - - 2 +0 - 1 46 65 4- φ14 +1.5 0 M12 20 105 18 - - 2 +0 - 1 56 75 4- φ14 +1.5 0 M12 25 115 18 - - 3 +0 - 2 65 85 4- φ14 +1.5 0 M12 32 140 20 - - 3 +0 - 2 76 100 4- φ19 +1.5 0 M16 40 150 20 19 3 +0 - 2 84 110 4- φ19 +1.5 0 M16 50 165 22 19 3 +0 - 2 99 125 4- φ19 +1.5 0 M16 65 185 24 19 3 +0 - 2。
