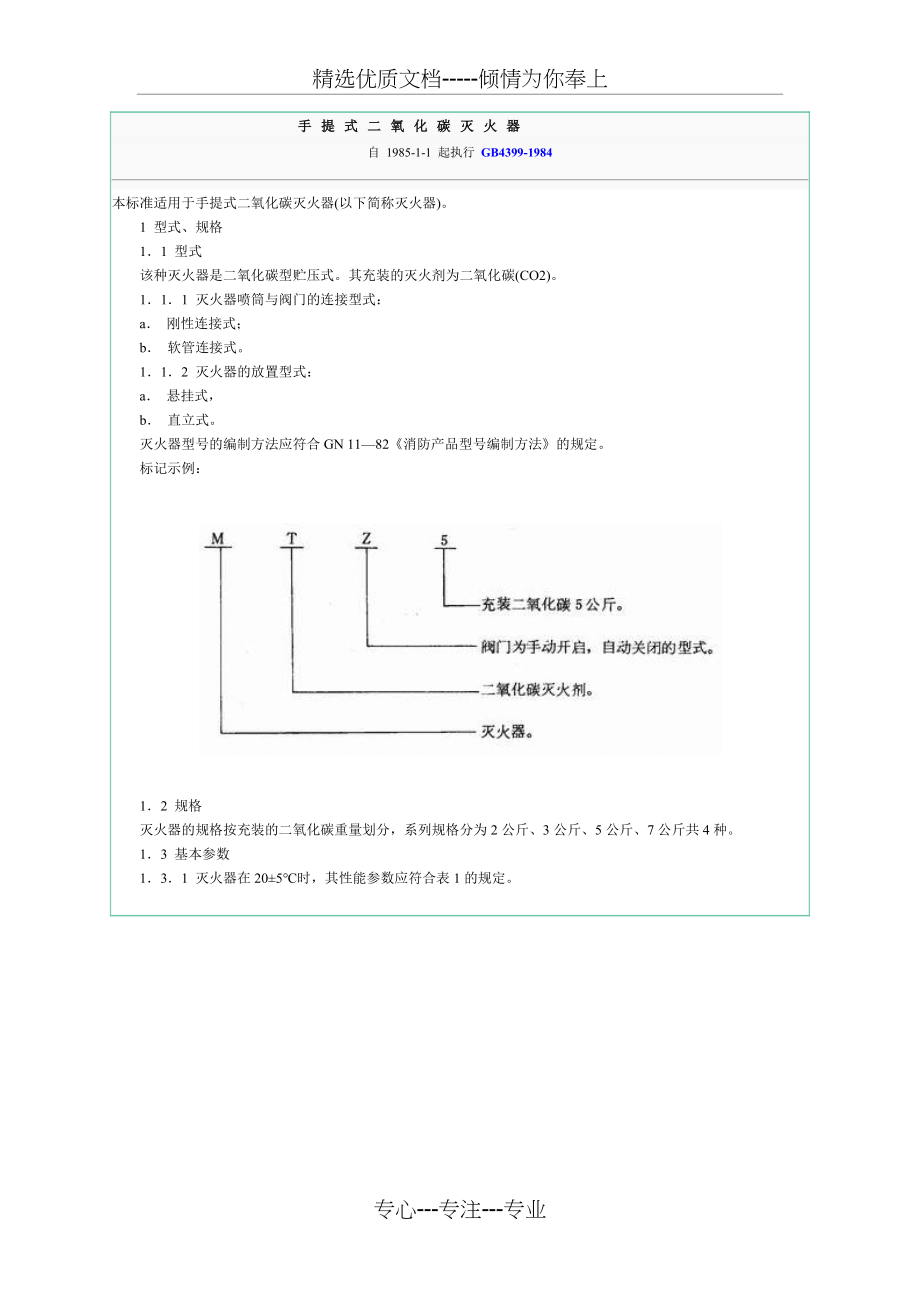

精选优质文档-----倾情为你奉上手提式二氧化碳灭火器自1985-1-1起执行 GB4399-1984本标准适用于手提式二氧化碳灭火器(以下简称灭火器) 1 型式、规格 1．1 型式 该种灭火器是二氧化碳型贮压式其充装的灭火剂为二氧化碳(CO2) 1．1．1 灭火器喷筒与阀门的连接型式： a． 刚性连接式； b． 软管连接式 1．1．2 灭火器的放置型式： a． 悬挂式， b． 直立式 灭火器型号的编制方法应符合GN 11—82《消防产品型号编制方法》的规定 标记示例： 1．2 规格 灭火器的规格按充装的二氧化碳重量划分，系列规格分为2公斤、3公斤、5公斤、7公斤共4种 1．3 基本参数 1．3．1 灭火器在205℃时，其性能参数应符合表1的规定 注：①有效喷射距离指由灭火器喷筒的顶端起，至喷出的二氧化碳气体最集中处中心的水平距离 ②充装系数指灭火器的单位容积内所装入的二氧化碳重量 1．3．2 灭火器的使用温度范围应符合GB 4351—84《手提式灭火器通用技术条件》中第3．3．1款的规定本标准推荐使用温度范围为-10℃～十55℃ 在使用温度范围内的喷射性能应符合GB 4351—84中第3．3．2款的规定。
1．3．3 灭火器的灭火性能应符合GB 4351—84中第3．4．2款的规定 1．3．4 灭火器的总重量不得大于28公斤 2 技术要求 2．1 机械强度 2．1．1 灭火器简体的最小壁厚的设计应符合GB 4351—84中第3．6．1款的规定 2．1．2 灭火器简体，受内压的器头及简体与器头的连接零件等应进行水压试验水压试验压力应为灭火器设计压力的1.5倍试验时不得有渗漏和宏观变形等影响强度的缺陷其残余变形率：新制造的筒体不得大于3％，定期检查的简体应不大于6％ 灭火器的喷射软管及接头的水压试验压力为9兆帕，试验时不得有泄漏、鼓胀及接头脱落等缺陷 2．1．3 灭火器的水压爆破强度应符合GB 4351—84中第3．6．3款的规定 2．1．4 灭火器抗振动性能应符合GB 4351—84中第3．6．4和3．6．5款的规定 2．1．5 灭火器抗冲击性能应符合GB 4351—84中第3．6．6款的规定 2．1．6 灭火器用橡胶、塑料件应符合GB 4351—84中第3．9条的规定灭火器的喷筒应具有足够的强度，在205℃时，喷筒口端应能承受25公斤重物的挤压不开裂和永久变形等 2．2 结构 2．2．1 灭火器的操作机构应符合GB 4351—84中第3．10．1款的规定。
2．2．2 刚性连接式的喷筒应能绕其轴线回转，并可在任意位置停顿软管连接式的喷筒应能绕阀门出口处的接头回转，并应设有能耐—50℃以下低温和绝缘的手柄 2．2．3 灭火器应设有超压安全保护装置，保护装置中与大气相通的排出孔应对称设置保护装置的动作压力范围应符合GB 4351—84中第3．10．5款的规定 2．2．4 灭火器的阀门应能手动开启，自动关闭 2．3 材料 2．3．1 灭火器的筒体应采用合金钢或优质碳素钢材料制造，其化学成分和机械性能不得低于表2的规定 制造简体的材料必须有质量合格证明书每批材料应进行化学成分和机械性能复验 2．3．2 灭火器的阀门等主要零件应选用铜合金、不锈钢、铝合金等耐腐蚀材料制造，其化学成分和机械性能应符合国家有关标准规定 2．3．3 超压安全保护装置中安全膜片应选用耐碳酸气和潮湿空气腐蚀的材料制造 2．3．4 灭火器的橡胶、塑料件应采用耐低温的材料制造，在—50℃时不得发脆和破裂喷射软管应采用耐压、绝缘的钢丝编织胶管 2．3．5 灭火器内二氧化碳应符合二氧化碳灭火剂的有关标准规定 2．4 制造工艺 2．4．1 灭火器简体应采用无缝结构制造，内外表面不得有裂缝、结疤及夹杂物等影响强度和外观的缺陷。
2．4．2 灭火器简体成形后应进行热处理热处理后筒体的金相组织应进行下列检查： a． 金属显微组织检查； b． 非金属夹杂物检查； c． 晶粒度测定； d． 脱碳层深度测定； e． 带状组织和魏氏体组织评定 检查方法和评定应符合本标准3．14条规定 2．4．3 金属零件的加工未注公差尺寸的公差等级应符合GB 1804—79《公差与配合 未注公差尺寸的极限偏差》中IT 14级的规定铸锻零件的加工未注公差尺寸的公差等级应符合GB 1804—79中IT 15级的规定非金属零件的加工未注公差尺寸的公差等级应符合GB 1804—79中ITl6级的规定 2．4．4 灭火器零件的螺纹公差应符合GB 197—81《普通螺纹 公差与配合》中内螺纹7H级，外螺纹8g级的规定 阀门与简体的连接螺纹应选用特种锥形密封螺纹，其在基面上的外径为 25.4毫米，内外螺纹在基面上的中径极限偏差为0.18毫米，每英寸14牙，锥度为3：25，牙形角55度，牙形角平分线应垂直于锥螺纹母线螺距应在平行于锥螺纹母线方向测量螺纹表面应洁净，不得有凹痕、裂纹、切口及断纹等缺陷 2．4．5 简体与器头的连接处应涂有性质稳定的密封填料。
连接后应留有3～4牙余螺纹 2．4．6 灭火器的内部不得有残留水分、油脂、铁屑、氧化皮及其他杂物 2．4．7 灭火器外部及其零部件表面应进行防腐蚀处理，其性能应符合GB 4351—84中第3．7．1款的规定灭火器内部应耐灭火剂的腐蚀，其性能应符合GB 4351—84中第3．7．2款的规定 2．5 密封性能 2．5．1 灭火器在使用过程中，阀和各接头处不得有泄漏二氧化碳应流畅地喷出，流道不得堵塞和冻结 2．5．2 灭火器的密封性能应符合GB 4351—84中第3．5．1，3．5．3款的规定 2．5．8 每具灭火器应按本标准中第3．4．1款的方法进行气密性能试验试验时不得有泄漏气泡，并前后二次称得的重量应相符 2．5．4 灭火器阀门应按本标准中第3．4．2款的方法进行气密性能试验试验中当阀门关闭时，不得有泄漏气泡出现当阀门开启时，不得有连续的泄漏气泡出现 2．6 外观质量 2．6．1 灭火器的漆膜厚度应均匀，无龟裂，无明显的气泡、划痕、流痕、皱纹等缺陷 2．6．2 电镀件表面应均匀、光洁，无明显划痕、碰伤等缺陷 2．6．3 贴花应端正、平服，不缺边少字，无皱褶，且经外部腐蚀试验后应不脱落。
2．6．4 筒体肩部应打钢印钢印应清晰、排列整齐钢印的字体高度为4～7毫米，深度为0.2～0.4毫米钢印标记的内容及位置排列见示例 简体钢印的内容及位置排列示例： 3 试验方法 3．1 喷射性能试验；将灭火器喷筒中心线离地面1米且平行后固定在试验架上，然后进行试验 3．1．1有效喷射时间、喷射滞后时间和喷射剩余率等试验的方法应按GB 4351—84中第4．1条的规定 3．1．2有效喷射距离试验应与3．1．1款的试验同时进行试验时，在喷射方向的地面上预先以250毫米为间隔定出长6米的标记线标记的零线应与喷筒顶端面对齐在进行连续喷射性能试验的同时，测定二氧化碳气体最集中处中心的位置所对应的标记线即是有效喷射距离(试验应在室内或室外无风时进行) 3．2 使用温度的喷射性能试验方法应符合GB 4351—84中第4．2条的规定 3．3 灭火性能试验的方法应符合GB 4351—84中第4．4条的规定 3．4 灭火器密封性能试验的方法应符合GB 4351—84中第4．5条的规定 3．4．1 制造厂对每具灭火器应进行气密性能试验： 3．4．1．1 浸水试验：将已充装完灭火剂的灭火器(不带喷射软管及喷筒)，浸没在55—2℃的温水中，水面应高于灭火器顶端50毫米以上，保持30分钟并观察灭火器的泄漏情况。
其结果应符合2．5．3款的规定 3．4．1．2 存放试验：将经过浸水试验合格的灭火器逐具称出重量，放置在室内常温下15天后再逐具复称前后二次测得的重量应相符称重的精度为10克 3．4．2 灭火器的阀门应在开启和关闭两种状态下进行气密试验 3．4．2．1 阀门关闭试验；将阀门关闭，在阀门虹吸管连接处接入等于设计压力的压力气体，把阀门全部浸没在不低于5℃的清水中，水面应高于阀体顶端50毫米以上，保持30秒并观察阀门的泄漏情况，其结果应符合2．5．4款的规定 3．4．2．2 阀门开启试验；将阀门开启，在阀门虹吸管连接处接人等于设计压力的压力气体，把阀门全部浸没在不低于5℃的清水中，水面应高于阀体顶端50毫米以上，保持30秒并观察阀门的泄漏情况，其结果应符合2．5．4款的规定 3．5 灭火器的水压试验和爆破试验方法应符合GB 4351—84中第4．6条的规定 3．6 灭火器振动试验的方法应符合GB 4351—84中第4．7条的规定 3．7 灭火器冲击试验的方法应符合GB 4351—84中第4．8条的规定 3．8 灭火器腐蚀试验的方法应符合GB 4351—84中第4．9条的规定 3．9 灭火器超压安全保护装置的试验方法应符合GB 4351—84中第4．14．1款的规定。
3．10 灭火器喷射软管及接头的爆破试验应按GB 4351—84中第4．13条的规定 3．11 喷射软管及接头的水压试验；将喷射软管及接头组合件，一端接入试压泵，另一端封闭，缓慢升压当压力达到9兆帕时保持30秒，试验结果应符合2．1．2款的规定 3．12 灭火器喷筒挤压试验；将灭火器喷筒放置在205℃环境中24小时，取出后在205℃环境中进行试验试验时将喷筒水平放置在试验台上，在喷筒口端上面放置重250.2公斤，底面直径为20厘米的压块，挤压5分钟试验结果应符合2．1．6款的规定 3．13 喷筒低温试验：将灭火器喷筒放置在 ℃环境中保持24小时，取出后在一分钟之内试验试验时按喷筒顶端向上、向下及水平三个方向分别从离水泥地面1米高处自由跌落各1次结果应符合2．3．4款规定 3．14 灭火器简体的金相组织检查；金相组织检查试样，应分别在简体上、中、下部位截取 金相显微组织检查按YB 28—59《金属显微组织检验法》规定基本组织应符合相应的热处理规范的要求 非金属夹杂物检查按YB 25—77《钢中非金属夹杂物显微评定法》规定显微夹杂物最高级别不得超过；氧化物及硫化物各为3级，二者之和5.5级。
晶粒度测定按YB 27—77《钢的晶粒度测定法》规定实际晶粒度(100倍)应在5级以上 脱碳层深度测定按GB 224—78《钢的脱碳层深度测定法》规定脱碳层深度：外壁不得超过0.3毫米，内壁不得超过0.25毫米 带状组织和魏氏组织评定按YB 31—64《钢的显微组织评定法》规定带状组织不得高于3级，魏氏组织应小于3级 3．15 灭火器操作机构试验的方法应符合GB 4351—84中4．12条的规定 4 检验规则 4．1 产品出厂应经制造厂技术检验部门检验，保证产品质量符合本标准要求 4．2 试验取样方法及结果的评定应按GB 2828—81《逐批检查计数抽样程序及抽样表》或GB 2829—81《周期检查计数抽样程序及抽样表》的规定 4．3 检验项目按表3规定 5 标志、包装 5．1 灭火器标志应符合GB 4351—84中第6章的规定 5．2 灭火器包装应符合运输和贮存的要求出口包装应按出口包装的规定执行 包装箱外面应印有下列内容： a． 产品型号及规格； b． 内装数量(具)， c． 包装箱。
