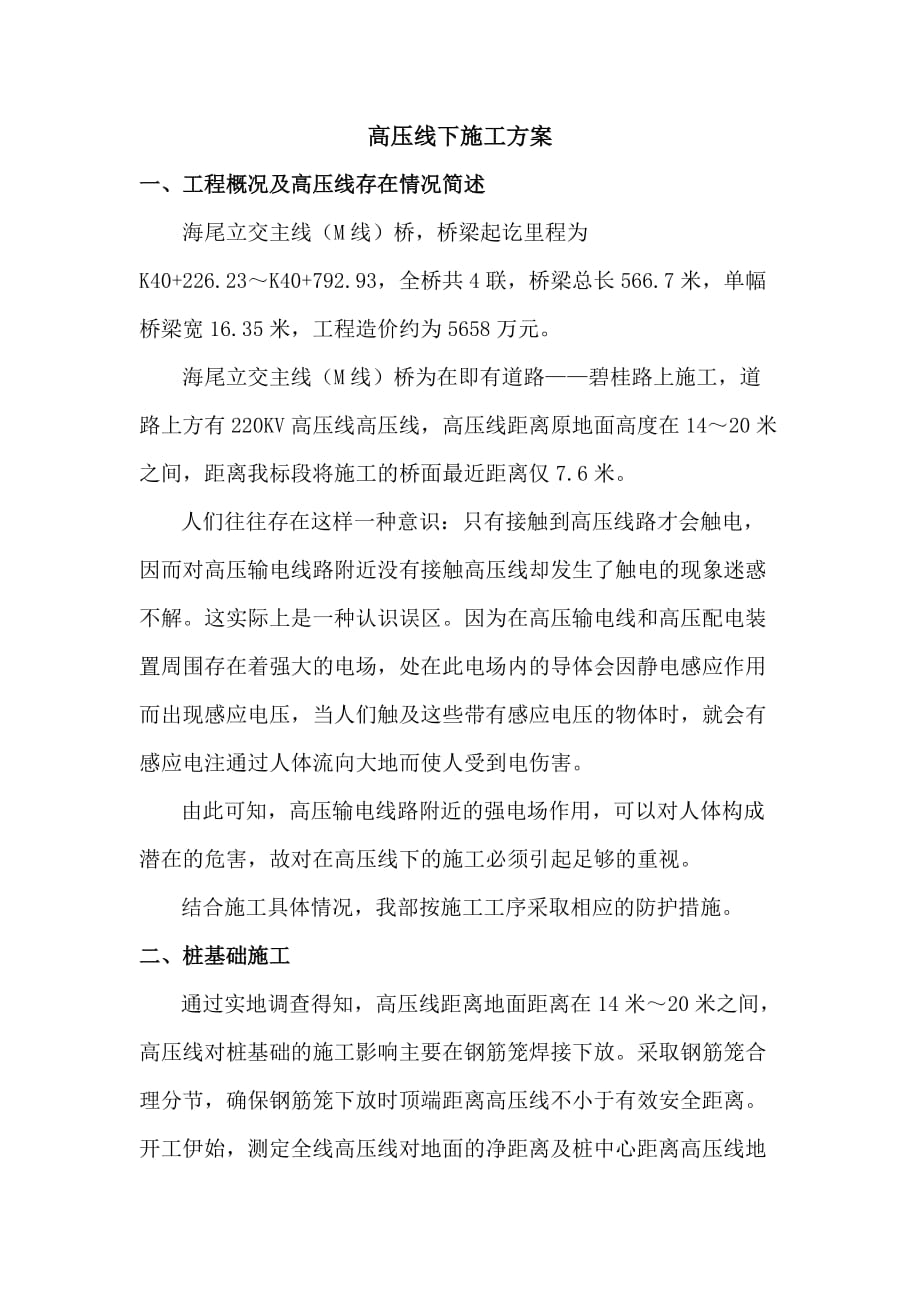

高压线下施工方案一、工程概况及高压线存在情况简述海尾立交主线（M线）桥，桥梁起讫里程为K40+226.23～K40+792.93，全桥共4联，桥梁总长566.7米，单幅桥梁宽16.35米，工程造价约为5658万元海尾立交主线（M线）桥为在即有道路——碧桂路上施工，道路上方有220KV高压线高压线，高压线距离原地面高度在14～20米之间，距离我标段将施工的桥面最近距离仅7.6米人们往往存在这样一种意识：只有接触到高压线路才会触电，因而对高压输电线路附近没有接触高压线却发生了触电的现象迷惑不解这实际上是一种认识误区因为在高压输电线和高压配电装置周围存在着强大的电场，处在此电场内的导体会因静电感应作用而出现感应电压，当人们触及这些带有感应电压的物体时，就会有感应电注通过人体流向大地而使人受到电伤害由此可知，高压输电线路附近的强电场作用，可以对人体构成潜在的危害，故对在高压线下的施工必须引起足够的重视结合施工具体情况，我部按施工工序采取相应的防护措施二、桩基础施工通过实地调查得知，高压线距离地面距离在14米～20米之间，高压线对桩基础的施工影响主要在钢筋笼焊接下放采取钢筋笼合理分节，确保钢筋笼下放时顶端距离高压线不小于有效安全距离。
开工伊始，测定全线高压线对地面的净距离及桩中心距离高压线地面投影距离，针对每一根桩制定详细的钢筋笼分节长度，对工人进行现场安全技术交底，尤其对吊车司机要进行专门培训、持证上岗三、桥墩（台）施工由于高压线距离我部桥墩顶部的高程在9～15米，桥墩施工时，高压线下安全控制的重点是钢筋的吊装对每一桥墩距离高压线的距离进行测定，摆上警示牌，警示牌标注高压线距离墩顶距离施工时对工人进行详尽的安全技术交底钢筋吊装时专职安全员现场指挥协调四、连续梁施工由于桥面距离高压线最短距离仅有7.2米，所以连续梁施工时安全隐患最大，故是防护重点《施工现场临时用电安全技术规范》（JGJ46－2005）第一部分 高压线防护要求如下：在建工程的外侧边缘与外电架空线路的边线之间必须保持安全操作距离最小安全操作距离应不小于4～6m第3.1.4 规定，旋转臂架式起重机的任何部位或被吊物边缘与10KV 以下的架空线路边线最小水平距离不得小于2m重点是在钢筋吊装阶段，为保证安全，我们考虑搭设双排脚手架，上面靠近高压线一端的防护须采用绝缘材料并保证一定的安全距离在脚手架上搭设安全防护网木杆选用剥皮的杉篙，小头直径不小于80mm，大头直径为120mm。
腐朽、折裂、枯节的木杆，一律禁止使用1、技术准备1.1 了解项目施工的具体情况及施工步骤1.2 熟悉防护架搭设的安全技术规程1.3 要向操作人员进行详细的技术交底和安全交底2 人员准备2.1 防护架施工设专业架子工长负责，对其安装、拆除、检查和围护设安全监督检查人员，确保桥架的搭设和使用符合设计要求2.2 配备体检合格并经《特种作业人员安全技术管理规则》考核和安全教育培训合格的架子工持证上岗进行施工2.3 劳动力准备：搭设高压线防护架劳动力计划，见下列搭设外电防护架劳动力计划:工种 架子工 电工人数 12 人 2 人3.施工方法3.1 搭设作业程序定位放线→支立杆→调直→扫地杆→搭大横杆→用8#铅丝绑大横杆→搭小横杆→用8#铅丝绑小横杆→接立杆并绑扎→加斜撑并加固→支设戗杆→搭马梁→支设顶层横杆→挂安全网→验收3.2 一般构造3.2.1脚手架的搭设应在底板钢铺装完毕之后钢筋吊装之前进行，杉槁立杆的底端要采取措施与底板有可靠的连接，且不能影响后期钢筋的绑扎3.2.2 在脚手架立杆底端之上200mm 处设纵向和横向扫地杆，并与立杆连接牢固3.2.3 杉篙搭接接头长度为1.5m，铅丝绑扎不少于3 道，间距不小于0.6m。
交叉节点处铅丝要绑十字扣3.2.4 脚手架左右相邻立杆和上下相邻横杆的接头应相互错开一个跨，并置于不同的构架框格内4 搭设4.1 木杆运到现场，应先选择分类，宜把头大粗壮者做立杆，直径均匀，杆身顺直者做横杆，稍有弯曲者做斜杆然后按构造要求的规定架设杆件，并力求做到横平竖直错开接头位置4.2 立杆中心间距1.8m，外排立杆距围墙300mm，最上端大头向上，最下端大头向下，相邻立杆竖向接头中心间距错开不小于1.5m，外排硬化地面上的立杆埋入路面下0.6m 并浇灌混凝土（埋入地下部分的做防腐处理）里排立杆直接立在硬化后的混凝土面层上4.3 封顶架子立杆应绑双扣立杆不得露出杆头接杆在封顶处的一根必须大头向上，上下垂直，保持重心平衡4.4 大横杆一般应绑在立杆里侧，力求做到平直，两杆接头应置于立杆处，并使小头压在大头上，6m 以下其间距为1.8m，6m 以上其间距为1.5m4.5 小横杆绑在大横杆上，靠立杆的小横杆则宜绑在立杆上，小横杆伸出立杆部分不应小于300mm，小横杆的间距为1.8m4.6 杉槁防护架搭设完毕，应由技术负责人、安全员、工长、架子工等有关人员对防护架各部分，进行全面的检查验收。
6、钢筋吊装与绑扎防护网架搭设完成之后，即可进行钢筋的吊装和绑扎，吊装钢筋时要注意不能对防高压线脚手架安全网进行碰撞，吊装作业必须要有专职安全员在场钢筋吊装、安装完成，之后可对脚手架进行拆除在混凝土浇注之前拆除防高压线脚手架安全网五、注意事项：5.1 施工人员开始操作前，必须进行技术安全交底，明确施工方法及措施，并对施工环境及所需防护用具做全面、认真的检查，必须消除隐患5.2 钢筋帮扎时工人要带上安全手套，并戴好安全帽5.3 气候恶劣时应停止高空作业在大风、大雨等恶劣天气过后，施工人员要全面检查防护架的稳定情况，保证安全使用5.4 进场工人必须要进行高压线下施工安全教育，现场施工时要听从指挥。
