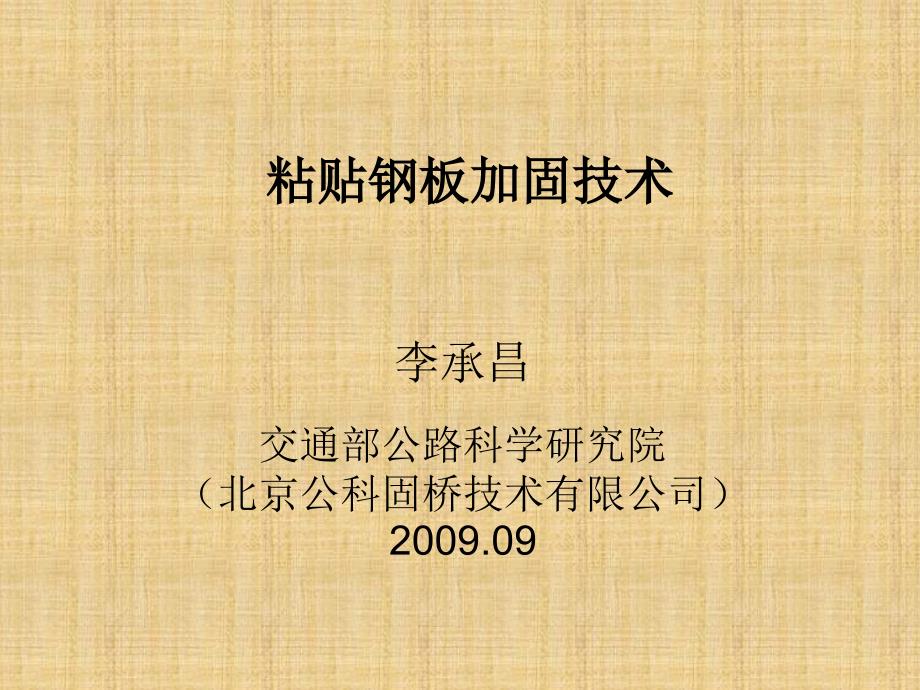

粘贴钢板加固技术粘贴钢板加固技术李承昌交通部公路科学研究院（北京公科固桥技术有限公司）2009.091 适用条件适用于大多数桥梁加固中小跨径梁板桥承载力不足大跨径桥梁局部开裂1.1 优点 (1) 技术先进，性能良好 (2) 所占空间小 (3)加固施工周期短 (4)材料消耗小 (5) 工艺简便 1.2 适用范围 (1)常温、无化学腐蚀 (2)不承受大幅度疲劳荷载、动载 (3) 对新胶种应慎重1.3 与其他加固方法比较 （1）与粘贴碳纤维比，造价低 （2）与增大截面比，工期短、工艺简单、不增加自重 （3）与体外预应力比，工期短、造价低、工艺简单1.4 材料要求 （1）结构胶：强度高、耐久性好、具有一定弹性2）混凝土：不低于C203）钢板：A3钢或16锰钢为宜1.4 材料要求性能项目性能要求抗拉强度30MPa抗压强度65MPa伸长率1.3%钢钢拉伸抗剪强度标准值15MPa与混凝土的正拉粘接强度2.5MPaA级结构胶主要力学性能指标1.4 材料要求混凝土抗剪强度2粘贴钢板施工工艺混凝土缺陷修补粘贴面混凝土凿毛混凝土植埋螺栓钢板打磨粘贴钢板养护工艺流程2.1施工准备工具：发电机、角磨机、电锤、剁斧、台秤、 腻子刀、电动搅拌机 劳保用品：防尘口罩、防尘眼镜、橡胶手套 2.1施工准备 原材料试验结结构胶构胶：抗拉强度、抗压强度、伸长率、与混凝土的正拉粘接强度。
钢钢板板：抗拉强度现场试验试试件：件：胶体抗压试件或钢钢拉伸剪切试件拉拔拉拔试验试验：有条件时可以做2.1施工准备 技术交底：施工工艺、质量标准、工期 安全教育：防火、防毒、防尘 2.2施工放样按照设计图纸对粘贴钢板的范围进行定位，其四边均要比实际粘贴钢板区域宽12cm 2.3混凝土凿毛凿毛工具：剁斧凿毛标准：2-6mm，使混凝土粗骨料外露孔 洞：用结构胶修补清 理：用压缩空气吹净表面粉尘2.3混凝土凿毛混凝土凿毛2.3混凝土凿毛 凿毛合格 凿毛不合格 2.3混凝土凿毛 刻槽法凿毛2.4钻孔植螺栓（1）孔距35cm，距钢板端部5-10cm2）植埋M812螺栓或膨胀螺栓3）探测钢筋分布，避开钢筋及主裂缝钻盲孔 （4）清理盲孔5）注胶植螺栓，或安装膨胀螺栓2.4钻孔植埋螺栓植埋螺栓2.5钢板下料等离子切割 钢板切割：长度6m以内用剪板机，超过6m用等离子切割机，长度14m以内不考虑搭接2.6钢板钻孔（1）依据植埋螺杆位置放样钻孔2）钢板先钻孔，再放样确定植螺栓位置2.7钢板打磨除锈（1）用角磨机，不能用钢丝刷2）打磨纹路应与钢板受力方向垂直3）用丙酮擦拭干净4）如果长时间不用，在钢板表面涂一层环氧基液防锈。
2.7钢板打磨除锈打磨钢板2.7钢板打磨除锈打磨合格 打磨不合格 2.7钢板打磨除锈打磨后生锈、污染2.8钢板试贴（1）钢板及粘贴位置对应编号2）适当弯曲螺栓穿入钢板孔内3）螺帽固定2.9配胶（1）称量准确2）拌合均匀3）搅拌方向一致4）超过可使用时间不得再用2.10粘贴钢板（1）用丙酮清洗混凝土表面和钢板粘贴面2）在钢板上涂抹一层中间厚两边薄的结构胶3）安装钢板4）安装垫片、螺母5）拧紧螺母6）敲打钢板检查结构胶的饱满性2.10粘贴钢板粘贴钢板2.10粘贴钢板加压固定2.10粘贴钢板粘贴合格2.10粘贴钢板 粘钢不合格3.1固化检验3质量检验（1）时间：钢板粘贴24小时后2）方法：小锤敲击钢板3）标准：固化面积不小于应粘贴面的95%3.2现场试验 （1）抗压试件 （2）剪切试件 （3）拉拔试验3.2现场试验抗压试件试模3.2现场试验制作剪切试件 试件加压固化3.2现场试验拉拔试验4防腐涂装（1）一般环境：采用普通醇酸漆2）潮湿及其他恶劣环境：采用重防腐体系，底漆采用富锌漆，中间漆采用环氧云铁，面漆采用聚氨酯漆。
