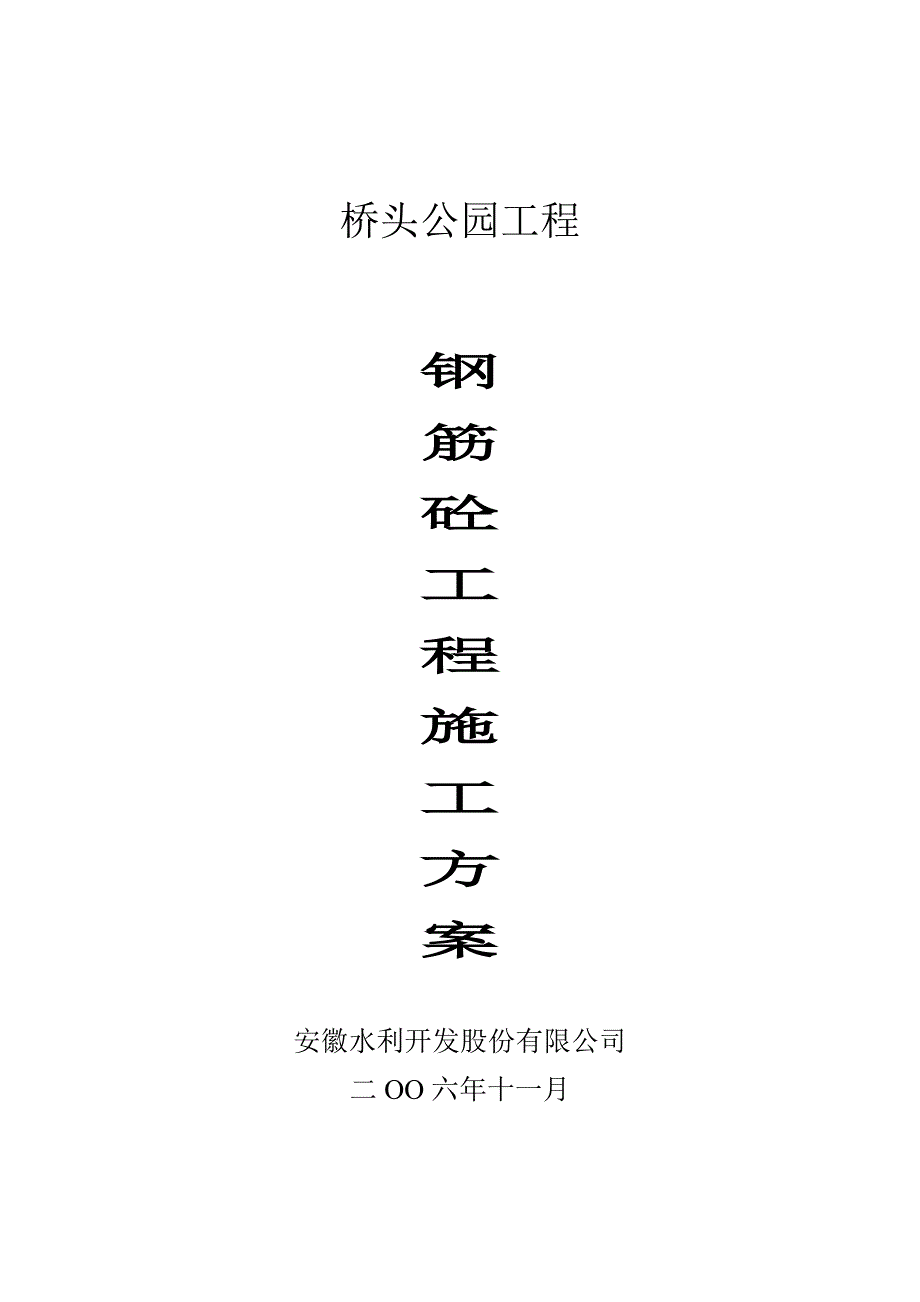

桥头公园工程钢钢 筋筋 砼砼 工工 程程 施施 工工 方方 案案安徽水利开发股份有限公司二 OO 六年十一月桥头公园工程 砼及钢筋砼施工方案安徽水利开发股份有限公司2目目 录录一、编制依据3二、工程概况3三、砼工程33.1 砼拌和33.2 砼的运输33.3 砼浇筑43.4 砼的养护53.5 模板工程63.6 钢筋工程12四、主要分部工程的质量控制保证措施134.1 钢筋工程134.2 模板制作安装144.3 混凝土工程15五、安全保证措施15桥头公园工程 砼及钢筋砼施工方案安徽水利开发股份有限公司3砼及钢筋砼施工方案砼及钢筋砼施工方案一、编制依据一、编制依据1、国家及安徽有关建设规范、规定和标准（含标准图集）2、蚌埠市桥头公园景观工程施工图二、工程概况二、工程概况龙子湖桥头公园工程中砼工程包括素砼和钢筋砼其中，素砼包括 C10、C15 垫层和 C20 挡墙基础。
钢筋砼主要是路面、墙体和柱三、砼工程三、砼工程3.1 砼拌和砼拌和本工程砼的总用量在 2 万方，因现场用地较为紧张，不具备建砼拌和站的条件，拟全部采用商品砼3.2 砼的运输砼的运输3.2.1 砼场外运输：砼的场外运输采用 6m3和 8m3砼搅拌车3.2.2 砼场内运输：由于受施工道路的影响，砼搅拌车不能到达工作面的，利用翻斗车、手推车将砼由场外运至工作面二次转运的砼坍落度存在经时损失，所以，在浇筑前要与拌和站进行沟通，桥头公园工程 砼及钢筋砼施工方案安徽水利开发股份有限公司4适当加大砼的坍落度3.2.3 砼垂直运输：游艇码头砼浇筑的工作面较高（3m）, 砼搅拌车不能直接入仓对于浇筑这样较高的砼仓面利用砼输送泵车浇筑3.3 砼浇筑砼浇筑⑴为避免拌和物浇筑时发生离析，在利用砼输送泵车浇筑时，出料口距浇筑面高度不超过 2m分层浇筑时，出料口距浇筑面的高度控制在 1m 以内，避免溅起的水泥浆污染模板当模板溅有水泥浆时，派专人及时清除⑵当浇筑厚度大于 50cm 时，为保证振捣密实，分层浇灌、分层捣实，并在下层拌合物凝固之前，将上层拌合物浇灌和振捣密实，其浇筑厚度不大于振捣棒作用部分长度的 1.25 倍。
⑶浇筑砼的最长间歇时间按所用水泥品种及砼凝结条件确定，不超过下表要求：桥头公园工程 砼及钢筋砼施工方案安徽水利开发股份有限公司5砼浇筑的最长间歇时间要求表砼浇筑的最长间歇时间要求表（本表包括砼的运输和浇筑时间，未包括特殊施工所采取的措施） 允许间隔时间（min）砼浇筑气温（℃） 普通硅酸盐水泥矿渣硅酸盐水泥及火山灰硅酸盐水泥20~309012010~201351805~10195—⑷砼的振捣①浇筑垫层采用平板振动器振捣，在振捣时平板振捣器拖动速度不能太快② 浇筑路面的振捣采用插入式振动棒和整平机，振动棒每一插点的振捣时间为 20～30 秒，并且到不出现气泡为止对于拌合物不能直接到达的边、角等部位，采用人工平仓，严禁采用振动器平仓对于振动后的砼，表面出现的泌水，要及时清除③浇筑墙体和柱时采用插入式振动棒振捣，每层的浇筑厚度不能超过振动棒长度的 1.25 倍，在浇筑上一层时，振捣器插入下层砼5~10cm 左右3.4 砼的养护砼的养护在平均气温 5℃条件下，用适当的材料把砼覆盖并适当浇水，使桥头公园工程 砼及钢筋砼施工方案安徽水利开发股份有限公司6砼在规定时间内有足够的湿润状态，符合下列规定：⑴开始养护时间：由温度决定，当最高气温低于 25℃时，浇捣完毕 12 小时内加盖浇水养护。
当最高气温高于 25℃时，浇捣完毕6 小时内加盖浇水养护⑵浇水养护时间的长短对于普通水泥或矿渣水泥拌制的砼，不少于 7 昼夜对掺有缓凝型外加剂的砼，不少于 14 昼夜⑶浇水次数保持足够的湿润状态，养护初期水泥水化作用较快，浇水次数要多气温高时，也增加浇水次数具体浇水次数见下表浇浇 水水 次次 数数 表表气温10℃20℃30℃40℃ABABABAB每天浇 水 次 数234669812说明：①A 为在阴影下，B 为日光照射下；②气温系指当日中午的标准气温⑷覆盖材料：大面积结构可采用塑料薄膜覆盖，小面积结构可用草帘覆盖养护覆覆 盖盖 时时 间间 表表最少遮盖天数（d） 水泥品种 10℃20℃30℃40℃普通硅酸盐水泥771010桥头公园工程 砼及钢筋砼施工方案安徽水利开发股份有限公司7矿渣水泥7710103.5 模板工程模板工程垫层浇筑厚度较小，模板采用截面积为 100×50mm 的方料用木桩固定墙体模板采用覆膜竹胶板拼装，立档用 100×50mm 的方料，横档用直径 48mm 的钢管，横档从地面开始 1~1.2m 设置一道。
横档与斜撑相联在模板安装时，根据边线先立一侧模板临时用支撑撑住，用线锤校正模板的垂直，然后上横档，再用斜撑和钢管桩固定为保证墙体的厚度正确，防止浇筑砼时墙身鼓胀，用直径 12 mm 螺栓对拉，螺栓的间距不能大于 0.75m梁、板模板采用覆膜竹胶板拼装纵横梁模板采用 15mm 厚的覆膜竹胶板，背楞采用 100×50mm 的方木支架采用钢管满堂支架具体施工方法如下：⑴承重模板支架基础处理由于采用满堂支架，为防止不均匀沉降对上部结构造成影响，支架基础处理显得相当重要具体方法如下：①支架基础处理的范围是以上部结构外边线各超出 20cm 的范围沿进行处理并设置排水沟②在基础土方回填时，上部的 50cm 厚的土层应选用粘土或粉质粘土，并进行分层回填，压实度要达到回填土的设计要求③将整个支架基础下进行整平，并用压路机压实桥头公园工程 砼及钢筋砼施工方案安徽水利开发股份有限公司8④提前放出支架立柱的位置，并在垂直与上部结构轴线的方向铺设 20cm 宽、15cm 厚的碎石垫层，垫层之上放置木板。
⑵支架搭设及模板安装①支架采用钢管扣件式，采用直径 48mm 钢管经过计算，支架搭设方式如下：横桥向立杆布置，最外一根立柱距纵梁底外边线为10cm；横向的立柱间距布置组合为：60+70+70+60cm，纵向间距为60cm水平横杆共设 3 层，底层距支撑面 30cm，上层横杆根据模板安装支撑要求，上层横杆顶部距纵梁底 12cm；在上下两层横杆之间设一道横杆进行加强②剪刀撑布置，横向剪刀撑每 6m 布设一道，纵向剪刀撑沿上部结构轴线方向依次搭设剪刀撑与地面交角一般为 40°～60°，最佳为 45°③支架搭设完成后，进行模板安装纵横梁模板采用覆膜竹胶板预先在内场根据纵、横梁的尺寸提前制作好梁底模及侧模，底模直接铺在钢管上的 100×5mm 的方木上为保证底模不致变形，100×50mm 方木中心距为 300mm侧模外楞采用 100×50mm，间距为300mm圆柱模板设计尺寸加工定型钢模，定型钢模可以有效保证圆柱的外观质量模板周围设钢管支撑体系桥头公园工程 砼及钢筋砼施工方案安徽水利开发股份有限公司9立柱简易支架剖面示意图栏杆工作平台面板111--1剖面示意图桥头公园工程 砼及钢筋砼施工方案安徽水利开发股份有限公司10基础及垫层模板安装示意图5cm厚垫板双钢管外楞方木内楞垫层或基础钢管桩排水沟碎石垫层木垫板10*10方木,间 距30cm5*5方木5*5方木背楞间距30cm剪刀撑5*5方木 间距30cm纵梁横梁梁、板模板安装横剖面示意图覆膜竹胶板钢管支架移动工作平台临时围护15.5桥头公园工程 砼及钢筋砼施工方案安徽水利开发股份有限公司11覆膜竹胶板100*50方木 间距30cm100*50方木100*50方木木垫板碎石垫层纵、横梁模板安装纵剖面示意图移动工作平台临时围护桥头公园工程 砼及钢筋砼施工方案安徽水利开发股份有限公司123.6 钢筋工程钢筋工程⑴所有钢筋严格按设计规格、型号采购，进场后严格按规范要求试验，合格后方可使用；⑵焊接钢筋使用的焊条必须严格符合规范要求，试件严格按规范要求进行试验，合格后方可施焊，搭接长度不得小于 10d，制作过程中取样频率严格按规范要求。
⑶钢筋在加工场严格按设计要求的规格、型号、尺寸、根数成批制作，挂牌堆放⑷绑扎前预先标出定位筋位置先绑扎底层钢筋，底层钢筋绑扎完成以后，安装上下层钢筋之间的支撑筋，支撑筋主要起支撑上层钢筋的作用，因此与下层钢筋的连接采用焊接形式，支撑筋全部焊好后，在其上测设高程，定出上层钢筋的高程，并在支撑筋上焊好上层的钢筋的下部纵筋，然后铺设上部横筋，按要求进行绑扎钢筋绑扎的搭接长度不小于 35d，焊接搭接长度不小于 10d⑸同一受拉截面钢筋焊接接头不大于 50%、绑扎接头不大于25%，并错开布置在钢筋与垫层和模板间设置保护层垫块，垫块与钢筋扎紧，保证钢筋混凝土保护层厚度⑹一个施工段内的纵横梁模板安装完成后，方可进行钢筋绑扎钢筋绑扎在现场进行，内场提前下料制作⑺钢筋绑扎在现场进行，在纵、横梁的上部架空绑扎，一定长度（不小于 6m）的纵梁绑扎完成后（含相应位置的横梁） ，将钢筋下的架子拿掉，慢慢放下纵、横梁的钢筋，下放时，应先放纵梁后桥头公园工程 砼及钢筋砼施工方案安徽水利开发股份有限公司13放横梁；纵、横梁钢筋就位后，进行调整，加保护层垫块，保护层垫块为工厂定型生产的 UPVC 垫块，该垫块具有强度高，厚度准确，使用方便等优点。
⑻精确定出各预埋件的位置，按设计要求进行预埋，并与钢筋焊接牢固，防止在混凝土浇筑时移动四、主要分部工程的质量控制保证措施四、主要分部工程的质量控制保证措施4.1 钢筋工程钢筋工程（1）严格按照审核的钢筋配料单进行断料制作成形2）加工成型的钢筋须挂牌，并按施工需用先后次序、分类堆放整齐3） 钢筋加工前，首先对加工钢筋核查钢筋出厂合格证、抽样试验报告，符合要求的才能进行加工制作，严禁未经抽样的钢筋用于工程上4） 钢筋焊接前必须根据施工条件进行试焊，合格后方能施焊焊工必须有焊工考试合格证，并按规定进行焊接操作焊接时为防止钢筋偏位，采取吊线方法以利下道工序施工5） 钢筋焊接头，必须严格按照施工验收规范规定进行抽样试验，符合质量要求才能交下道工序施工6）钢筋接头位置，必须严格按设计规定或施工验收规定错开设置桥头公园工程 。
