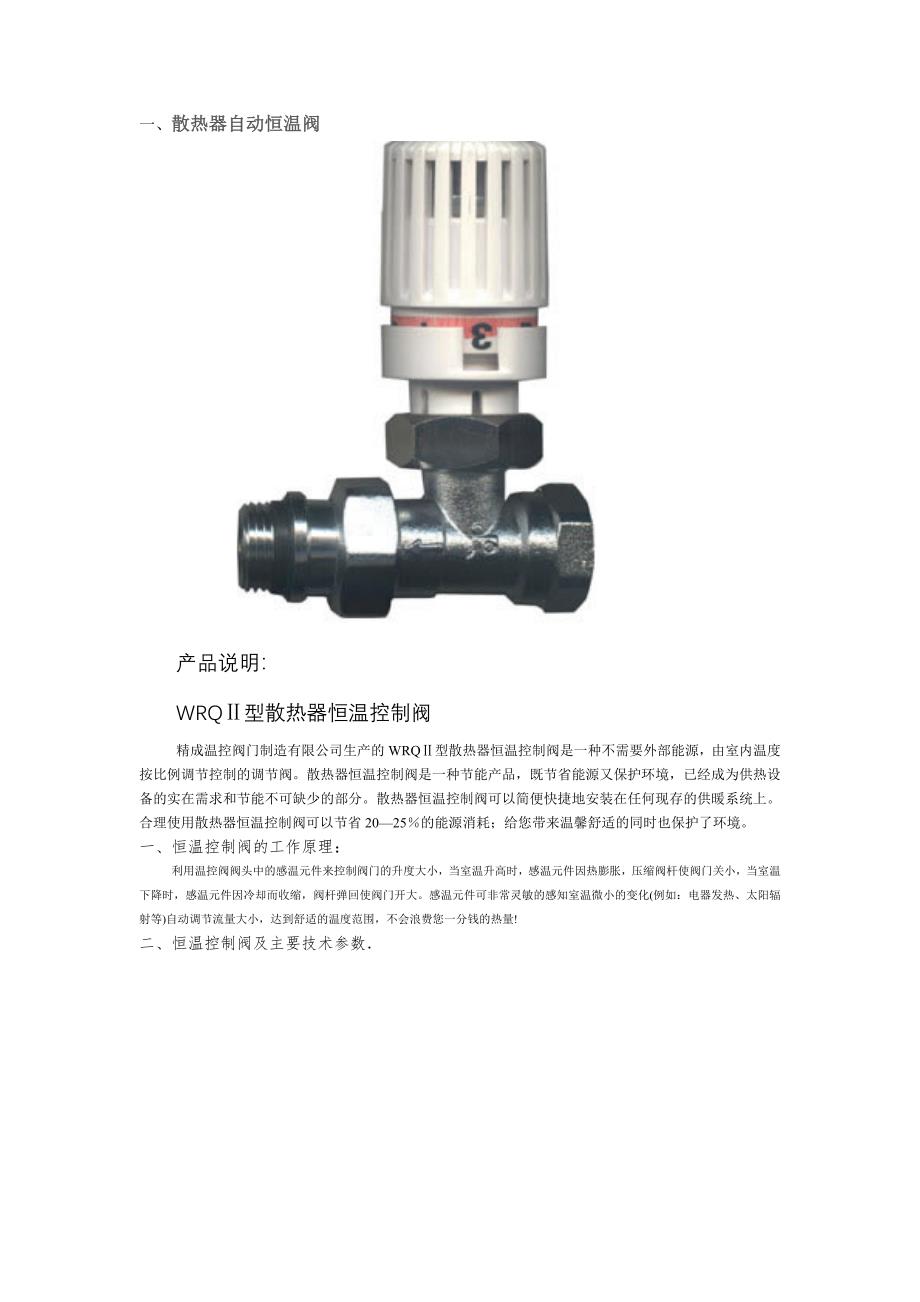

一、 散热器自动恒温阀产品说明：WRQⅡ型散热器恒温控制阀精成温控阀门制造有限公司生产的WRQⅡ型散热器恒温控制阀是一种不需要外部能源，由室内温度按比例调节控制的调节阀散热器恒温控制阀是一种节能产品，既节省能源又保护环境，已经成为供热设备的实在需求和节能不可缺少的部分散热器恒温控制阀可以简便快捷地安装在任何现存的供暖系统上合理使用散热器恒温控制阀可以节省20—25％的能源消耗；给您带来温馨舒适的同时也保护了环境一、 恒温控制阀的工作原理：利用温控阀阀头中的感温元件来控制阀门的升度大小，当室温升高时，感温元件因热膨胀，压缩阀杆使阀门关小，当室温下降时，感温元件因冷却而收缩，阀杆弹回使阀门开大感温元件可非常灵敏的感知室温微小的变化(例如：电器发热、太阳辐射等)自动调节流量大小，达到舒适的温度范围，不会浪费您一分钱的热量!二、恒温控制阀及主要技术参数． 恒温控制阀流量曲线图及KV值阀体全黄铜镀铬阀杆不锈钢弹簧不锈钢感温元件热力膨胀式外壳阻燃AABS工程塑料连接套全铜镀铬最大工作压力1.0Mpa最大工作压差0.1Mpa工作范围6-28℃ 口径KV(M3/H) 1/2"角型 0.643/4"角型0.811/2"直型 0.673/4"直型0.82规格尺寸ABCDH口 径81.51/2"481/2"104口 径973/4"483/4"110规格尺寸ABCDH口 径52.51/2"481/2"100口 径623/4"483/4"104三、使用指南：1．温度设定恒温控制器的温度设定范围很大，您可以选择您所需要的室温。
恒温控制器外壳上印有调温刻度数字刻度及对应的参考室温如下：室温(℃)61216202428刻 度*12345设定后，控制器为您进行精确调节如：温度设定在“3”时，室温会保持在20℃左右：若您需要室温保持在16℃，调节到“2”；如需稍高一点的温度，如室温24℃，可调节到“4”2．晚间设定为了提高舒适程度并节省能源，在晚间或房中无人时，调低设定温度3．通风采暖季节内如需长时间通风，应将恒温控制器调节到最低档“＊”档，以免造成能源浪费4．防冻保护当您长时间离家时，确保防冻5．清洁只要将恒温控制器调到“＊”档，室温即保持在6℃左右，恒温控制器应经常保持外壳通风孔畅通，以确保调温准确，外壳清洁要用柔性洗涤剂清洗，忌用酒精或漂白剂及有机溶液清洗四、安装方法及注意事项：1．安装方法：①、为了确保正确方便地安装恒温控制器，应在安装前完全打开控制头，将手轮设置在最大开启位置(数字5)；②、安装时，将控制阀上端轴封外套的六角棱边对准恒温控制器安装端口之内槽口(见图二)，并使控制器标记朝上(见图一)，固定在这个位置，旋紧连接螺母，这时即可按自己要求进行温度设定2．注意事项：①、恒温控制阀应设计安装在散热器入水口管道上，安装时注意水流箭头所指方向与水流方向一致，阀体与调温器连接使用中30x1．5连接螺母； ·②、恒温控制器应水平安装，高度离地面约1米，使室内空气能够畅通流经控制器，以便其正确感应室温，达到室内最佳舒适温度；③、恒温控制器应安装在室内空气流通的地方，不宜安装在狭小空间，并尽可能远离热源或太阳直射部位，也不可被窗帘或家具覆盖，以确保其准确感应室温。
二、手动温控阀可换自动温控头的手动温控阀(手动调节阀)可换自动温控头的手动温控阀的工作原理与自动温控阀的工作原理相同，手动温控阀没有自动控制头，不可以设定室内温度，但可以手动调节室温，它是一种线性很好的调节阀，流量和阀位开度成等比百分关系，调节性能很好可换自动温控头的手动温控阀的工作原理与自动温控阀的工作原理相同；用户在需要的时候，可随时将手动手轮更换为自动温控头手动温控阀主要技术参数：规格尺寸ABCDH口 径81.51/2"341/2"40口 径973/4"343/4"42规格尺寸ABCDH口 径52.51/2"341/2"42口 径623/4"343/4"441.连接： 用WRQl使铜管与1／2"×16、1／2"×18等型号的阀连接 用WRQ2使塑料管与1／2"×16、1／2"×18等型号的阀连接精成公司针对于供热系统中，由于重力作用引起的垂直水力失调，以及由于散热器远近和设计流量差异引起的水平失调的情况，专门设计生产具备预设定(调节)功能的手动温控阀，且可根据用户需要方便的更换自力式温控器、远传式温控器及电动执行器温包式手动温控阀可通过对手柄内的螺丝进行预设定，普通手柄可用定位销对手动温控阀进行预设定。
且两种产品都可非常方便的实现与自动温控器互换注：手动温控阀安装注意事项与恒温控制阀大体相同，安装使用时请参阅其注意事项在某些特殊环境下，可选用远程感温调节阀或电控执行器，以达到最佳控温效果三、温包式手动温控阀可换自动温控头的手动温控阀(手动调节阀)可换自动温控头的手动温控阀的工作原理与自动温控阀的工作原理相同，手动温控阀没有自动控制头，不可以设定室内温度，但可以手动调节室温，它是一种线性很好的调节阀，流量和阀位开度成等比百分关系，调节性能很好可换自动温控头的手动温控阀的工作原理与自动温控阀的工作原理相同；用户在需要的时候，可随时将手动手轮更换为自动温控头手动温控阀主要技术参数：规格尺寸ABCDH口 径81.51/2"341/2"40口 径973/4"343/4"42规格尺寸ABCDH口 径52.51/2"341/2"42口 径623/4"343/4"441.连接： 用WRQl使铜管与1／2"×16、1／2"×18等型号的阀连接 用WRQ2使塑料管与1／2"×16、1／2"×18等型号的阀连接精成公司针对于供热系统中，由于重力作用引起的垂直水力失调，以及由于散热器远近和设计流量差异引起的水平失调的情况，专门设计生产具备预设定(调节)功能的手动温控阀，且可根据用户需要方便的更换自力式温控器、远传式温控器及电动执行器。
温包式手动温控阀可通过对手柄内的螺丝进行预设定，普通手柄可用定位销对手动温控阀进行预设定且两种产品都可非常方便的实现与自动温控器互换注：手动温控阀安装注意事项与恒温控制阀大体相同，安装使用时请参阅其注意事项在某些特殊环境下，可选用远程感温调节阀或电控执行器，以达到最佳控温效果四、回水平衡(关断)阀散热器回水阀(回水调节阀、回水截止阀、回水限流阀)用途及作用：安装于散热器回水端，调节进水与回水之间的压差，保证散热器低噪声运行及实现末端水力平衡应用于双管系统时，调节各个供热环路的阻力平衡，应用于单管系统时，调节流量和用于散热器检修时的关断1． 供暖系统进行预调节； 供暖系统水力不平衡时，由于恒温阀阻力过大，而产生噪音，因此可用回水截止阀进行预调节，达到水力平衡恒温阀上的压差不应超过约0.2bar如果设计或安装、改造系统时，发现在部分负载区域出现高压差，那么应该使用压差调节设备，如精成公司生产的散热器回水调节阀、压差控制阀等2.切断系统与散热器的回水，进行故障排除或维修可单独关闭某个散热器，这使在不影响系统中其它散热器的情况下，对一个散热器的维修变的容易3.配合精成公司的泄水阀(可选)使用，可方便的对散热器进行充水和泄水。
阀体黄铜镀铬；最大工作压力：10Mpa;最高工作温度：120℃；规格尺寸与温控阀阀体大致相同：（温控阀阀体部分）安装示意图双管系统：1.温控阀；2.回水阀；3.自力式压差控制器； 单管跨越系统：1.温控阀；2.回水阀；五、电动执行器WRQ-Z电动执行器1． 用途及特点：: WRQZ电动执行器是一种全新的用于控制远程系统流量和热量的装置，用于房间温度控制执行器使用PTC(正温度系数热敏电阻)操作的电子加热膨胀装置，有自动调节温度的功能，膨胀装置动作原理和精成公司的恒温控制头相同使用执行器有很多优点，如：执行器没有转动部件或机械部件，所以不存在机械磨损，使连接件更耐用，并大大延长使用寿命执行器完成操作动作非常平稳，避免了“水锤”的产生执行器可以很容易的安装在：1.散热器恒温调节阀；2.两通阀；3.分水器；4.空调系统；W日Q—Z执行器用于散热器：WRQ—Z执行器应安装在供热管上，就不用一般的调节阀和回水平衡阀，可安装于供热管路或分水器中，安装于分水器时，用分水器的位置阀来完成平衡和调节调节流量只须在分水器处调节即可单个散热器的控制是通过安装在分水器上的WRQ—Z执行器来完成的，执行器来自控制器的打开或关闭指令来动作来对单个房间的温度控制，也可进行群组控制；WRQ—Z执行器不仅适用于公共建筑，也适用于住宅。
W日Q—Z执行器用于地板采暖系统：在地板采暖系统中使用WRQ—Z执行器调节非常方便只在必须调节室内温度的房间安装精确的温控器并连接执行器控制该回路的流量就足够了房间较大时，在同一房间可能需要几个回路，这时只须安装一个温控器并列控制这些执行器WRQ—Z执行器用于空调系统：在空调系统中，由于末端的安装位置受到空间限制，要成功的控制是比较难的安装在分水器上和温控器连接的执行器不受空间限制，既适合供热又适合空气调节，是空调系统最好的解决方案，可以避免很多在安装和运行中可能遇到的问题2． 安装使用：在同一房间，或室温要求基本相同的区域，多个执行器可共用一个温控器执行器安装简便，安装执行器时卸下已装在阀上的塑料盖或手轮，装上执行器即可用75cm长的电缆把执行器连接到选定的控制点(温控器、编程器、定时器或其它远程装)3.结构图及参数： 1.变阻器；2.PTC加热元件；3.弹簧；4.膨胀系统；工作电压-频率：24V AC/DC(25%/-10%)工作温度0℃～50℃抽取功率-工作时：持续工作功率3W(VA)介质温度最大100℃关闭和打开时间3分钟储存温度-20℃～70℃防护类型EN60529防护级别EN60335连接线：标准长度 1m fixed,2×0.75mm2阀身材料PC(抗震)白色RAL9010由于24V的工作电压较低，变压器必须适用于EN 60335并且要有足够的电容量。
要测量变压器的性能，需要考虑到工作值．同样这也适用于房间温度控制器的开关接触的选择变压器的最小输出功率：恒温器P的功率加上24VEMOT(工作状态)功率．房间温度控制器(ad．no．1946／48-00．500)不需要计算在内计算示例：2个each恒温器P24V每个1．5Vaeach =3VA (an．no1942-00．500)6个EMOT24V每个9Vaeach 54VA 。
