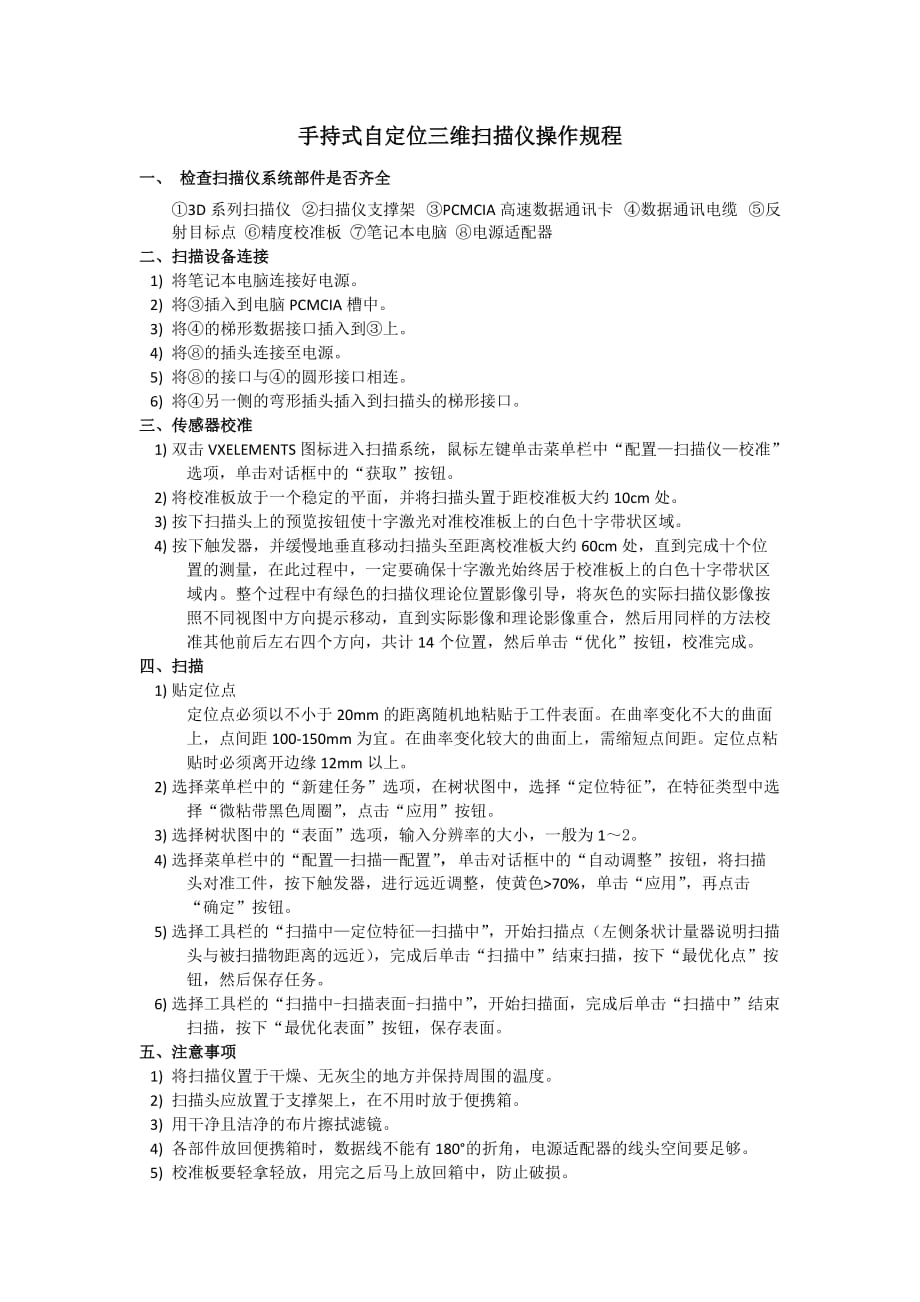

手持式自定位三维扫描仪操作规程一、 检查扫描仪系统部件是否齐全①3D系列扫描仪 ②扫描仪支撑架 ③PCMCIA高速数据通讯卡 ④数据通讯电缆 ⑤反射目标点 ⑥精度校准板 ⑦笔记本电脑 ⑧电源适配器二、扫描设备连接1) 将笔记本电脑连接好电源2) 将③插入到电脑PCMCIA槽中 3) 将④的梯形数据接口插入到③上4) 将⑧的插头连接至电源5) 将⑧的接口与④的圆形接口相连6) 将④另一侧的弯形插头插入到扫描头的梯形接口三、传感器校准1) 双击VXELEMENTS图标进入扫描系统,鼠标左键单击菜单栏中“配置—扫描仪—校准”选项,单击对话框中的“获取”按钮2) 将校准板放于一个稳定的平面,并将扫描头置于距校准板大约10cm处3) 按下扫描头上的预览按钮使十字激光对准校准板上的白色十字带状区域4) 按下触发器,并缓慢地垂直移动扫描头至距离校准板大约60cm处,直到完成十个位置的测量,在此过程中,一定要确保十字激光始终居于校准板上的白色十字带状区域内整个过程中有绿色的扫描仪理论位置影像引导,将灰色的实际扫描仪影像按照不同视图中方向提示移动,直到实际影像和理论影像重合,然后用同样的方法校准其他前后左右四个方向,共计14个位置,然后单击“优化”按钮,校准完成。
四、扫描1) 贴定位点 定位点必须以不小于20mm的距离随机地粘贴于工件表面在曲率变化不大的曲面上,点间距100-150mm为宜在曲率变化较大的曲面上,需缩短点间距定位点粘贴时必须离开边缘12mm以上2) 选择菜单栏中的“新建任务”选项,在树状图中,选择“定位特征”,在特征类型中选择“微粘带黑色周圈”,点击“应用”按钮3) 选择树状图中的“表面”选项,输入分辨率的大小,一般为1~24) 选择菜单栏中的“配置—扫描—配置”,单击对话框中的“自动调整”按钮,将扫描头对准工件,按下触发器,进行远近调整,使黄色>70%,单击“应用”,再点击“确定”按钮5) 选择工具栏的“扫描中—定位特征—扫描中”,开始扫描点(左侧条状计量器说明扫描头与被扫描物距离的远近),完成后单击“扫描中”结束扫描,按下“最优化点”按钮,然后保存任务6) 选择工具栏的“扫描中-扫描表面-扫描中”,开始扫描面,完成后单击“扫描中”结束扫描,按下“最优化表面”按钮,保存表面。
五、注意事项1) 将扫描仪置于干燥、无灰尘的地方并保持周围的温度2) 扫描头应放置于支撑架上,在不用时放于便携箱3) 用干净且洁净的布片擦拭滤镜4) 各部件放回便携箱时,数据线不能有180的折角,电源适配器的线头空间要足够5) 校准板要轻拿轻放,用完之后马上放回箱中,防止破损6) 注意安装先后顺序(扫描头先插后拔,软件后开先关)。
