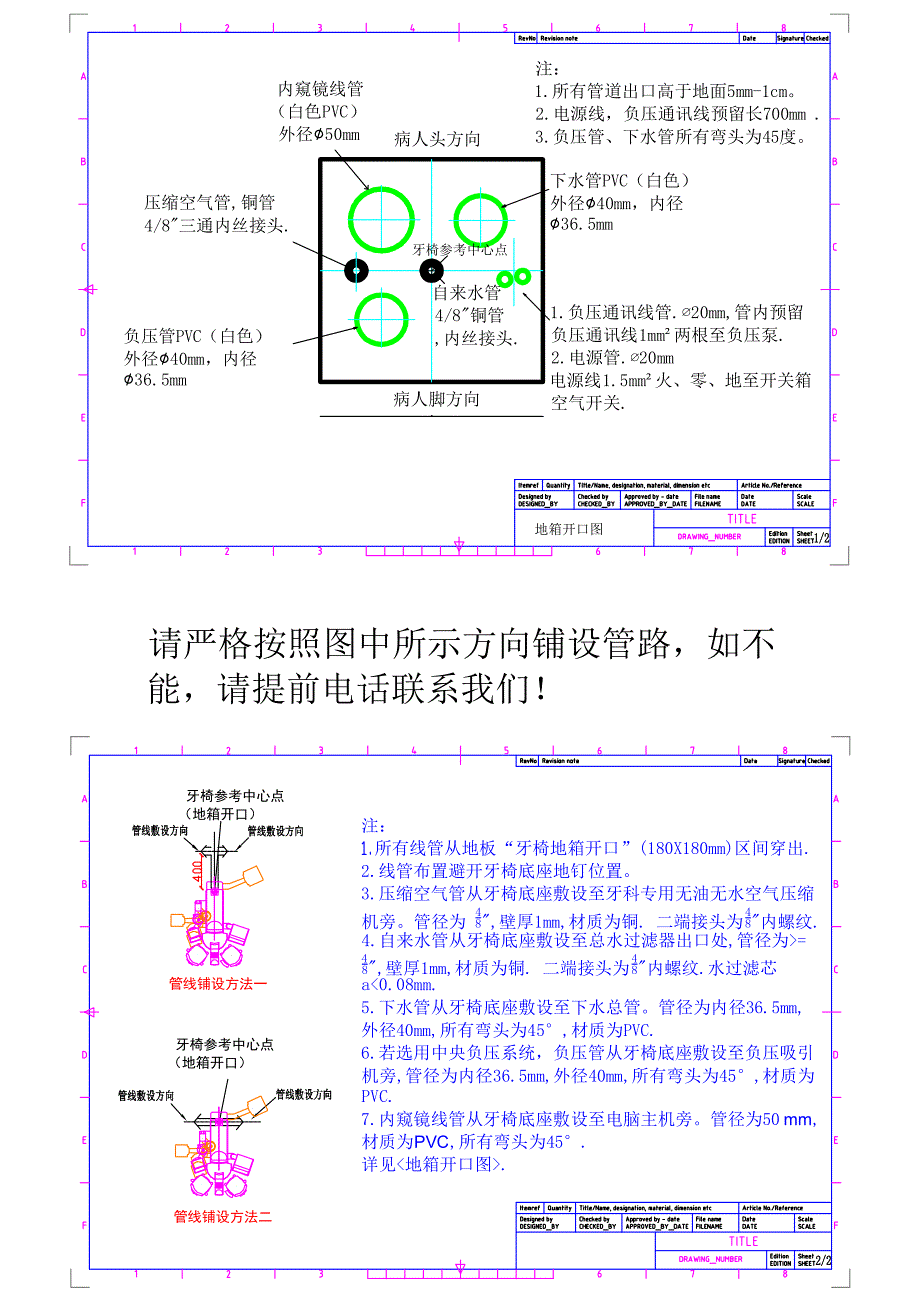

注： 所有线管从地板“牙椅地箱开口”(180X180mm)区间穿出. 2.线管布置避开牙椅底座地钉位置 3.压缩空气管从牙椅底座敷设至牙科专用无油无水空气压缩 机旁管径为 4 8“,壁厚1mm,材质为铜. 二端接头为 4 8“内螺纹. 4.自来水管从牙椅底座敷设至总水过滤器出口处,管径为= 4 8“,壁厚1mm,材质为铜. 二端接头为 4 8“内螺纹.水过滤芯 a. 自来水管 4/8“铜管 ,内丝接头. 下水管PVC（白色） 外径∅40mm，内径 ∅36.5mm 压缩空气管,铜管 4/8“三通内丝接头. 负压管PVC（白色） 外径∅40mm，内径 ∅36.5mm 1.负压通讯线管.∅20mm,管内预留 负压通讯线1mm²两根至负压泵. 2.电源管.∅20mm 电源线1.5mm²火、零、地至开关箱 空气开关. 病人头方向 病人脚方向 牙椅参考中心点 内窺镜线管 （白色PVC） 外径∅50mm 地箱开口图 注： 1.所有管道出口高于地面5mm-1cm 2.电源线，负压通讯线预留长700mm . 3.负压管、下水管所有弯头为45度 牙椅参考中心点 （地箱开口） 请严格按照图中所示方向铺设管路，如不 能，请提前联系我们！ 管线铺设方法一 管线铺设方法二 牙椅参考中心点 （地箱开口） 。
