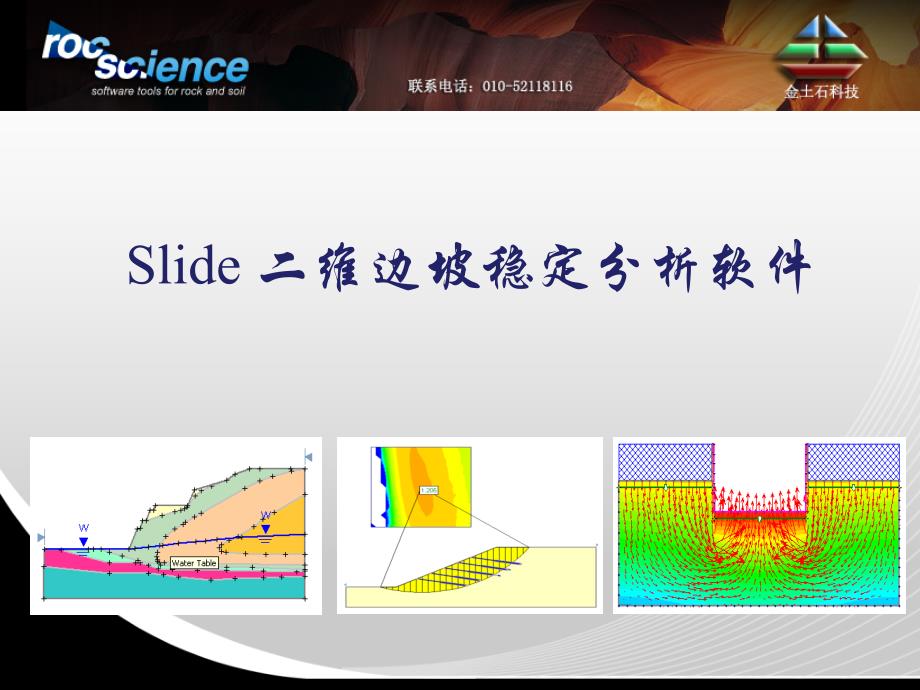

Slide 二维边坡稳定分析软件,Slide软件由加拿大多伦多 Rocscience公司开发 拥有遍布世界100多个国家5000多名用户 最新的V6.0版本,软件简介,主程序界面,软件简介,数据输入,软件简介,File菜单,View菜单,Analysis菜单,Boundaries菜单,软件简介,Support菜单,Properties菜单,Surfaces菜单,Help菜单,Window菜单,基本功能,,圆弧、非圆弧及复合滑移面等多种滑移面的自动搜索 Bishop、Spencer、GLE、Morgenstern-Price等多种极限平衡分析方法 各向异性、非线性等多种材料破坏准则 水位线、孔隙水压力系数、稳态有限元渗流分析等多种孔隙水压力分析方法 材料参数的灵敏性分析 随机稳定性分析 滑移面裂隙分析 线性、分布、拟静力等外荷载分析 土钉、土层锚杆、土工织物、桩等结构荷载 输出详细的滑移面分析结果,基本功能,Slide软件由三个模块组成： 模型定义（MODEL ） 计算（COMPUTE ） 结果查看（INTERPRET）,,边坡稳定分析方法,简化Bishop法（Bishop Simplified） 简化Janbu法（Janbu Simplified ） 陆军师团法-1（Corps of Engineers #1） 陆军师团法-2（Corps of Engineers #2） Spencer法 普通圆弧法（Ordinary） Lowe-Karafiath GLE(Generalized Limit Equilibrium),Tip: 可以任意指定一个、多个或全部分析方法，程序会同时用所有选中的方法对一个模型进行分析，不同计算方法的结果都可以在后处理中查看。
各种分析方法满足的条件,适用范围,整体设置,一般设置 分析方法 地下水设置 统计设置 随机数设置,新建一个Slide的分析文件后， 首先需要对软件进行分析设定 内容包括：,一般设置窗口,分析方法窗口,地下水设置窗口,,统计分析窗口,随机数设置窗口,材料模型边界定义,slide几何模型由一系 列的边界定义来实现 边界类型包括： 外部边界 材料边界 水位线 压力线 张拉裂缝,边界定义菜单,,外部边界,定义边坡轮廓线，是一条闭合的多段线，每个模型必须定义外部边界且外部边界是唯一的 Boundaries→Add External Boundary，然后在右下角处输入边界的坐标，输入最后一各点后输入C把边界闭合，外部边界一定要闭合，否则不能执行下要步操作外部边界窗口,Tip：输入坐标时，X、Y坐标之间要有空格材料边界,定义不同材料分界线 首先应该把透镜体状地层的界线分出来，最后要点输入完毕后回车 遵循从下到上的原则来划分地层 最好能把各地层包含的各个点按照逆时针或顺时针顺序全部输入一遍材料边界窗口,水位线,模拟自由水面，在外部边界之外的部分可以模拟池塘，一个模型只允许定义一条水位线,水位线窗口,,压力线,张拉裂缝,用于孔压计算，一个模型最多可有二十条压力线，不同的材料区域可使用不同的压力线,用于定义拉裂区域，一个模型只允许定义一条拉裂线,Tip：Slide允许导入.dxf格式的cad文件。
外载荷定义,分布荷载 集中荷载 地震荷载,荷载菜单,集中荷载菜单,分布荷载菜单,,地震荷载菜单,分布荷载,集中荷载,地震荷载,支护结构,Slide提供的支护形式： 锚杆（End Anchored） 土工材料（Geo Textile） 灌浆锚杆（Grouted Tieback&friction） 微型桩（Micro Piles） 土钉（Soil Nail） 用户自定义支撑（User Defined Support）,无效支护,有效支护,支护模型,滑面设置,Slide滑面类型包括： 圆弧形（包括复合形） 非圆弧形,圆弧形滑面,复合形滑面,非圆弧形滑面,圆弧形滑面搜索方法： 网格法（Grid Search） 边坡法（Slope Search） 自定义法（Auto Refine Search）,非圆弧形滑面搜索方法： 块体法（Block Search） 路径法（Path Search ）,圆弧形窗口,非圆弧形窗口,集中搜索（Search Focus）,窗口（Focus Windows） 直线（Focus Lines） 切线（Add Tangent Line） 点（Add Point）,边坡限制（Slope Limits）在程序中的作用 过滤无效滑裂面 辅助生成滑面,Mohr-Coulomb Undrained (j =0) No strength (water) Infinite strength Anisotropic strength Shear/Normal function Anisotropic function Hoek-Brown,Generalized Hoek-Brown Vertical stress ratio Barton-Bandis (joint) Power curve Waviness angle Hyperbolic Discrete function Drained-undrained,强度准则,强度准则菜单,主要的强度准则,Mohr-Coulomb认为：岩石发生剪切破坏时，破坏面上的剪应力应等于岩石本身的内聚力和作用于该面上由法向应力引起的摩擦阻力之和。
表达式为：,其中：C-内聚力，f-内摩擦系数，φ-内摩擦角,No Strength,应力与主应力的关系,地下水,,Slide提供如下几种方法定义土体中的孔隙水： 自由液面曲线（水位线或压力线） Ru系数 B-bar 孔压网格（总水头、压力水头、孔压大小） 有限元法计算,地下水设置窗口,水位线与压力线的区别： 水位线与压力线两种方法计算孔压是相同的 压力线不能产生积水荷载； 水位线允许用户定义不同的重度在水位线上下，压力线则不可以； 水位线可以与孔压网格联合使用，压力线则不可以Tip： 水位线为孔压计算定义自由液面，一个模型中只能定义一条水位线如果定义了Ru系数或者孔压网格，则水位线仅定义了浸润面，不参与孔压计算；如果采用有限元法计算水压力则水位线失效 压力线：一个模型中最多可有20条压力线，不同的材料区域可使用不同的压力线Ru系数+自由液面（或孔压网）,地下水定义为自由液面（或孔压网），在某一材料属性中为应用自由液面（或孔压网）的情况下，才能使用Ru系数 注意：在一种材料中只能使用一种地下水定义方式,当需考虑在不排水情况下由于瞬时加载作用对孔压的增长效应，则需要使用B-bar系数超孔隙水压力,单一水位线,水位线和压力线,孔隙压力网格,总水头网格,灵敏度分析,灵敏度分析作用是确定输入变量的灵敏度； 通过每次只改变一个变量值实现。
概率分析,参数的不确定性 变量 变量分布,变量 土体材料 支护材料 地震荷载系数 荷载 水位线 拉裂缝 水压力,变量分布 正态分布 均布 三角分布 Β分布 指数分布 对数分布 Gamma分布,采样方法窗口,变量分布窗口,统计菜单,安全系数直方图,积累分布,内摩擦角与安全系数散点图,实例应用 —土石坝稳定分析,Analysis,1,2,3,,,,Project settings,Boundaries,Add External Boundaries,Boundaries,Add Material Boundaries,Properties,Define Materials,Assign Material Properties,Groundwater,Mesh → Mesh Setup,Mesh → Set Boundary Conditions,Define Hydraulic Properties,Properties,Analysis,Compute (Groundwater),Interpret (Groundwater),流动矢量图（Flow Vectors）,Slope Stability,Surfaces,Surface Options,Boundaries,Add Material Boundary,Assign Material → Core,Groundwater,Discretize and Mesh,Define Hydraulic Properties,Compute,Interpret,如果您想了解软件更多强大功能，请您登录 “金土石科技官网” 申请免费试用版体验！,Questions? Suggestions?,THANKS!,。
